mich771

Instalacja elektryczna w szafce

Rekomendowane odpowiedzi

Witam chce zrobić sobie mała rozdzielnie prądu w szafce i zaplanowanej sobie takie rozwiązanie: 6 gniazdek połączonych z 6 wyłącznikami nadprądowymi 6A, połączonych z 1 16A i dalej z różnicowka. Myślę jeszcze o jakimś opóźniaczu załączenia do cyrkulacji i odpieniacza. Co o takim rozwiązaniu myślicie. Jak wpiąć do tego ten opóźniacz.





Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Opóźniacz u mnie wpięty jest po ostatnim bezpieczniku a przed gniazdkiem zasilającym odpieniacz.
U siebie zastosowałem hmmmm bezpieczniki B10 i B16 różnicówki nie posiadam. Przed całym szeregiem bezpieczników założyłem sobie szklany bezpiecznik tzw szybki ale nie pamiętam teraz jakiej mocy jest ten bezpiecznik. Całość posiada zabezpieczenie dodatkowe w postaci zasilania z sieci domowej - która również posiada swój szereg bezpieczników.

Gniazdka mam wyciągnięte nad akwarium i pod.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Jeśli masz wyłącznik różnicowy w głównej rozdzielnicy to go nie dubluj, 6A to raczej za dużo na zapotrzebowanie urządzeń w akwarium taniej zrobisz 16A bo i tak będą służyły jako ręczne wyłączniki i zliczysz ogólne zapotrzebowanie i dasz jeden dobrany bezpiecznik przed całym obwodem może być szklany czy też topikowy

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

A jak wygląda taki opóźniacz bo tylko o nim czytałem.

Chciałbym zrobić tak by w razie jakiego kolwiek przecięcia nie  wyłączyły się wszystkie urzadzenia

Bezpiecznik szklany ilu powinien być amperowy

Edytowane przez mich771 (wyświetl historię edycji)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
39 minut temu, mich771 napisał:

A jak wygląda taki opóźniacz bo tylko o nim czytałem.



sam sobie zrób - są na np. allegro  - układ tylko brakuje obudowy i wtyczek - za to będzie wyglądał ... jak będziesz chciał

o choćby cos takiego  / pierwszy z brzegu

https://allegro.pl/oferta/opozniacz-timer-schodowy-pwr-on-przekaznik-230v-7645760653

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
45 minut temu, mich771 napisał:

Bezpiecznik szklany ilu powinien być amperowy

wszystko zależy od ilości i mocy urządzeń

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Godzinę temu, mich771 napisał:

A jak wygląda taki opóźniacz

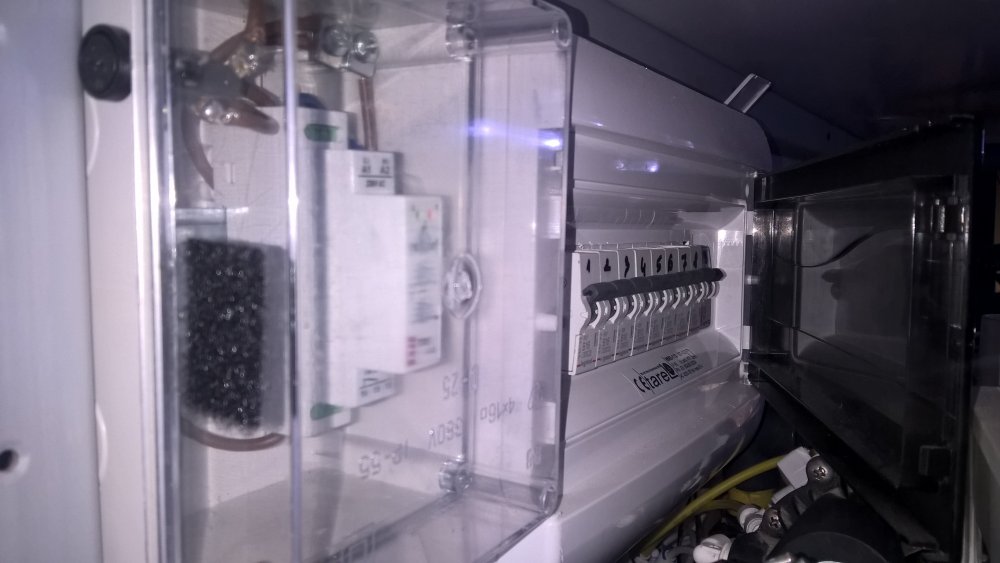

tak wygląda u mnie całość. Dalej są gniazdka i przewody


To małe okrągłe coś po lewo - tu właśnie mieści się bezpiecznik szklany i tu zaczyna się wejście całego zasilania dla akwarium.
Wcześniej jest przewód z wtyczką i wyłącznikiem podłączony do gniazdka za sumpem.
Od bezpiecznika szybkiego (szklanego) idzie całość zasilania na rozdzielnię widoczną w tle. Z której to jeden przewód cofa się na opóźniacz skąd wędruje pod zasilanie odpieniacza (gniazdo do którego jest podłączony odpieniacz) reszta gniazd ma zasilanie bezpośrednio z rozdzielni widocznej w tle.

Czy to dobre rozwiązanie - tak czy inaczej jak wywali zabezpieczenie na ten poziom domu to i tak nie będę miał zasilania dla akwarium.
Coś kiedyś odwaliłem ze zwarciem - wywaliło bezpiecznik automatyczny z rozdzielni akwariowej więc reakcja była prawidłowa - znaczy się działa.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
W dniu 30.11.2018 o 17:03, mich771 napisał:

Witam chce zrobić sobie mała rozdzielnie prądu w szafce i zaplanowanej sobie takie rozwiązanie: 6 gniazdek połączonych z 6 wyłącznikami nadprądowymi 6A, połączonych z 1 16A i dalej z różnicowka. Myślę jeszcze o jakimś opóźniaczu załączenia do cyrkulacji i odpieniacza. Co o takim rozwiązaniu myślicie. Jak wpiąć do tego ten opóźniacz.





wiesz a nie lepiej sobie podpiąć coś takiego, masz kontrole nad wszystkim funkcja opóźnienia, zużycie pradu, moc na kazdym gnieździe i wiele wiele innych wszystko dostępne przez wifi, mam taki pojedyńczy pod drukarką 3D super sprawa:

https://pl.aliexpress.com/item/SONOFF-4CH-Automatyki-Modu-y-WIFI-Prze-cznik-Smart-Wireless-On-Off-Prze-czniki-Sterowania-Zdalnego/32954802747.html?spm=a2g17.search0104.3.44.70927ebecKRWg9&ws_ab_test=searchweb0_0%2Csearchweb201602_2_10065_10068_319_317_10696_5729415_10084_453_454_10083_10618_10304_10307_10820_10301_10821_537_536_5730515_10843_10059_10884_10887_100031_321_322_10103%2Csearchweb201603_51%2CppcSwitch_0&algo_pvid=c462adfb-4779-4ff2-a983-909d11e84e8c&algo_expid=c462adfb-4779-4ff2-a983-909d11e84e8c-6

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
41 minut temu, Paragon napisał:

Gdzie w Sonoffie jest zuzycie prądu i moc na poszczegłonych gniazdach?? NIgdzie nie ma o tym w opisie tego modułu?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
