Prośba o ocenę projektu lampy - power led ze sterowaniem

[jacgues]

Cześć,

Założenie:

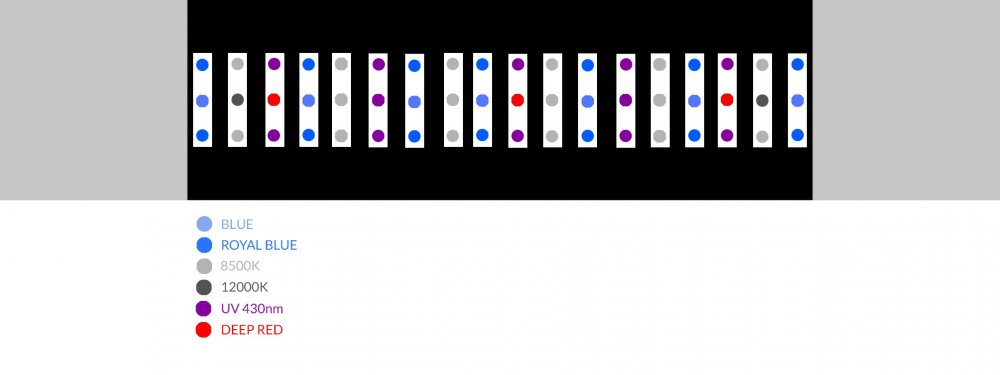

Belka led na profilu 80x16cm (z czego tylko 60cm szerokości będzie z diodami).
Zastosowane diody power led 3W
Połączenie szeregowo-równoległe
Każdy biały pasek do radiator PCB z dobranym rezystorem SMD
Zasilacz modułowy 12V
Kontroler to sterownik zmierzch świt z 5 kanałami i obsługą Wi-Fi
Sama lampa ma posiadać 3 kanały, oddzielnie sterowane (biały, niebieski, fioletowo-czerwony)
Lampa naturalnie będzie mocno skręcona - plan jest taki, aby działała na ok 50% mocy (zależnie od kanału).


Co sądzicie o takiej kombinacji?

Akwarium 80x40x40


[Sygen]

za dużo białych lub za mało niebieskich(średnio przyjmuje się 3:1 na korzyść niebieskich) i za dużo uv

[jacgues]

Lampa na 2x-3x zapas mocy, spokojnie można dostosować barwę do potrzeb sterując każdym z kanałów oddzielnie... Bardziej chodziło mi o ocenę rozwiązania i podejścia od strony elektryki - szeregowo-roównoległe połączenie z rezystorami na każdym potrójnym PCB.

[SU1]

To po co pakować tyle uv i białych jak nigdy nie użyjesz ? .
Oporniki to strata energii , pcb możesz sobie dać jakie  chcesz to tylko "podstawka" . Ja nie używam PCB wcale .
Opisów Lamp LED na forum jest masa , 99% lamp jest na sterowaniu od  Magu .

[gradiator]

Również uważam, że nie jest to najlepsze rozwiązanie z kilku powodów

- od strony elektroniki to nie jest dobre rozwiązanie, diody są sterowane prądem a nie napięciem. Największą wydajność z diod led uzyskuje się gdy są sterowane sygnałem PWM

- za mało niebieskiego minimum to 2:1 dla niebieskich

- za dużo uv

- polecam sterownik AQMA ma 6 kanałów sterowanie PWM, sterowanie przez BT

mam lampę o takim rozkładzie diod:

ch1 białe 3x6,5k 4x10k

ch2 białe 3x 10-15k 4x20k

ch3 20x RB 8xblue

ch4 3x395nm 4x420nm

ch5 7x500nm

ch6 3xFS 2xDR 2xamber

Edytowane 25 Lutego 2019 przez gradiator (wyświetl historię edycji)

[jacgues]

3 godziny temu, SU1 napisał:

To po co pakować tyle uv i białych jak nigdy nie użyjesz ? .
Oporniki to strata energii , pcb możesz sobie dać jakie  chcesz to tylko "podstawka" . Ja nie używam PCB wcale .
Opisów Lamp LED na forum jest masa , 99% lamp jest na sterowaniu od  Magu .



Odpowiedz jest prosta - zmniejszenie mocy wpływa bardzo dobrze na żywotność takiej diody. Zwiększa się także efektywność (czyli stosunek mocy pobieranej do generowanego światła).
I np. dioda 3W wysterowana na 1W świeci znacznie mocniej od diody 1W.

Poza tym diod jest tak dużo, ponieważ dzięki temu mam równomierne rozłożenie światła, większy zakres kontroli oraz lampa może zostać łatwo przerobiona, by wisieć nad znacznie większym zbiornikiem.

Przyznaję, że zastosowanie oporników mnie boli, bo to niewydajne rozwiązanie, ale jedyne nieskomplikowane, jeśli ktoś jest początkującym amatorem-elektronikiem

8 minut temu, gradiator napisał:

mam lampę o takim rozkładzie diod....

Pokazałbyś ją i jak jest zrobiona?

Jak rozumiem, sterownik AQMA pozwala na możliwość regulacji świecenia różnych kanałów pomimo zastosowania driverów led i połączenia szeregowego, co nie jest możliwe przez sterownik zmierzch / świt?

[gradiator]

sterownik AQMA ma możliwość dla każdego kanału ustawienia zmierzch/świt, oświetlenia nocnego i mocy świecenia

rozwiązanie z rezystorami jest bardziej pracochłonne. Jeśli chodzi o ograniczenie mocy świecenia diody led to tez jestem za tym rozwiązaniem. U siebie zrealizowałem to przez ustawienie driverów na prąd 510 mA zamiast na 700 mA

[SU1]

1 godzinę temu, jacgues napisał:

Odpowiedz jest prosta - zmniejszenie mocy wpływa bardzo dobrze na żywotność takiej diody. Zwiększa się także efektywność (czyli stosunek mocy pobieranej do generowanego światła).
I np. dioda 3W wysterowana na 1W świeci znacznie mocniej od diody 1W.

Poza tym diod jest tak dużo, ponieważ dzięki temu mam równomierne rozłożenie światła, większy zakres kontroli oraz lampa może zostać łatwo przerobiona, by wisieć nad znacznie większym zbiornikiem.

Tu się zgadza , niestety to niebieskie padają najczęściej a nie białe  , dlatego w nowszej lampie mam 5 do 1 , niebieskie 70% mocy białe 50 % mocy ,

Na  twoje  akwarium jakie planujesz  jest ich dużo za mało
Z tą efektywnością nie przesadzajmy . Raczej słabiej  świeci choć test w stylu oświetlam tło lub o bo tak oko widzi jest niemiarodajny bo różnej wielkości jest chip . Ale nie ma żadnego sensu drążyć tego tematu .

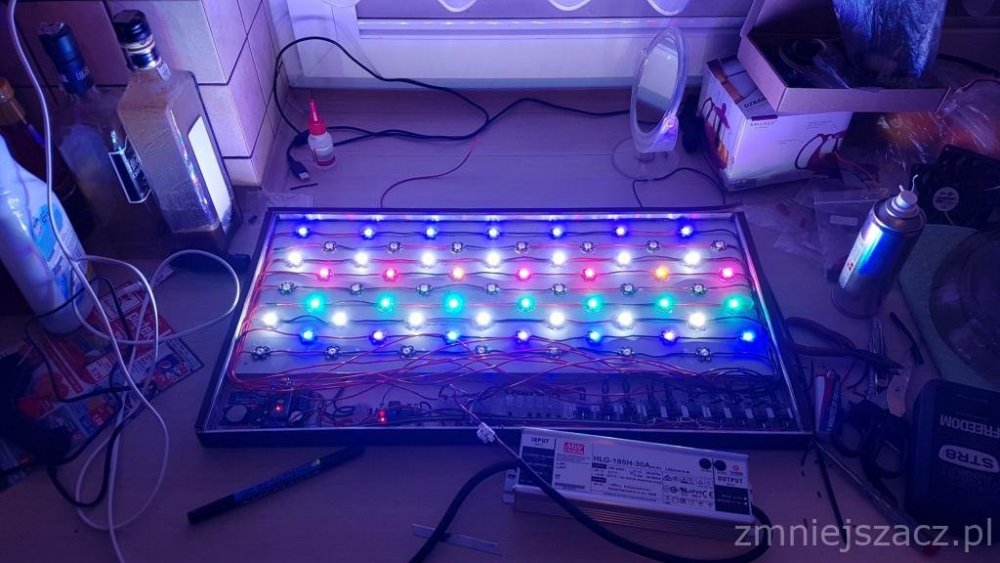

Tak dlatego mam 54 szt( x 3 W ) a i tak lampa ma max 100W  , przy czym świeci niecałe 70 W .Ale zupełnie inny zestaw " kolorów " . Zestawione na podstawie  korekt przy dwóch poprzednich lampach  .

6x 430-440 nm
6 x 450 nm
6 x 450 nm
6 x 450 nm
6x 465 nm
3 x 590 nm + 3 x 3000k CRI 95
3 x 525 nm + 3 x max blue ( cos jak biała tylko z podniesionym pasmem od 530 w górę )
6 x 20000 K
Wolne 6 miejsc  na inne barwy  LED .


Edytowane 25 Lutego 2019 przez SU1 (wyświetl historię edycji)

[Gość Paragon]

14 godzin temu, jacgues napisał:

Cześć,

Założenie:

Belka led na profilu 80x16cm (z czego tylko 60cm szerokości będzie z diodami).
Zastosowane diody power led 3W
Połączenie szeregowo-równoległe
Każdy biały pasek do radiator PCB z dobranym rezystorem SMD
Zasilacz modułowy 12V
Kontroler to sterownik zmierzch świt z 5 kanałami i obsługą Wi-Fi
Sama lampa ma posiadać 3 kanały, oddzielnie sterowane (biały, niebieski, fioletowo-czerwony)
Lampa naturalnie będzie mocno skręcona - plan jest taki, aby działała na ok 50% mocy (zależnie od kanału).


Co sądzicie o takiej kombinacji?

Akwarium 80x40x40


a wiec tak:

- mała belka w jaka moc celujesz co ile rozstawiasz diody

- zastanow się nad zmianą Power Led na Cree ( chyba ze już kupiłeś)

- w szeregu wygodniej się lączy przez drivery i jak ktoraś dioda padnie to albo na zwarcie albo na otwarcie wtedy albo cały kanał przestaje świecić albo tylko jedna dioda (loteria), a z połączeniem równolegle nie mam doswiadczenia to się nie wypowiem

- 12V przy lampach led to slaby pomysł malo diod na nitę mozesz dać, przewody się tez bardziej grzeja, polecam 36V lub 48V oczywiscie Mean Well

- kontroler od magu jest zaje na 6 kanałów BT nie ma Wifi ale cos widziałem że pracuje nad wifi

- z czerwonym nie szalej a diody ktore oznaczyles UV-430nm to nie UV, to pasmo zaczyna sie poniżej 400nm czyli typowe 395nm lub 380nm mozna tez dać 360nm to juz pełnoprawne UV

Co do skręcania lampy u mnie lampa pracowała na 90-100 % mocy bez problemu pierwsza przez ponad rok i zostala sprzedana nic sie nie działo, aha nie łącz UV z innymi diodami oraz na te 3W daj driver 350mA nie 700ma bo się pożegnasz z diodami w miesiąc jak nie szybciej

powodzenia
