LordMatthew

Prosta lampa

Recommended Posts

Witajcie

Urodził mi się w głowie pomysł zrobienia prostej acz efektywnej lampy led. Ogólne założenia:

1. Lampa ma stać na akwarium 60cm długie.

2. Chłodzenie pasywne, sam radiator.

3. 2 kanały wł/wył po 6 diod 3W na kanał.

4. 1 kanał same 3 RB i 3 aktynika, 2 kanał 3 białe 2 RB 1aktynika

5. Kazdy kanał z osobnym zasilaczem/driverem i wtyczką do gniazdka.

6.  Tanio ale estetycznie.

Czy założenia są poprawne? Może inny układ diod? Proszę o opinie.

Prosty schemat:




Np taki zestaw diod co o tym myślicie




Czy takie zasilacze będą dobre po 1 na nitkę?

https://led-byt.pl/pl/p/Zasilacz-stalopradowy-650mA-18-34V/52

I czym pomalować surowe aluminium?

Edited by LordMatthew (see edit history)

Share this post


Link to post
Share on other sites
1 godzinę temu, LordMatthew napisał:

Czy założenia są poprawne? Może inny układ diod? Proszę o opinie

Bym część RB zamienił na blue (460-470nm). Odpuścił bym, albo zmniejszył ilość "aktyniki" (to są diody fioletowe tak na prawdę). Zamiast połowy daj prawdziwe UV (poniżej 400nm), albo niebieskie.

1 godzinę temu, LordMatthew napisał:

Czy takie zasilacze będą dobre po 1 na nitkę?

Za mocne raczej. Szukaj takich na 6 diod, skora masz zamiar dać sześć w nitce. Nadmiar w driverze zwiększa straty energii, grzanie się drivera itd... Ale tego użyć też możesz jak najbardziej, nic się nie spali czy coś. Kwestia jedynie minimalnych różnic w sprawności drivera.

1 godzinę temu, LordMatthew napisał:

I czym pomalować surowe aluminium?

Najlepiej kupić już pomalowany profil. Polecam odwiedzić na allegro ofertę użytkownika leleszek i/lub tomislawus. led_byt też ma gotowe, pomalowane proszkowo profile.

Share this post


Link to post
Share on other sites

Czyli lepiej byloby:?

1 nitka - 3 białe, 2 RB, 1 niebieska

2 nitka - 2 RB, 2 niebieskie, 2 UV,

Zasilacze miały w opisie że od 6 do 10 diod, poszukam innych. I sprawdzę to co poleciłeś.

Z czasem do takiego zestawu będzie można dołożyć sterowanie aqma?



Share this post


Link to post
Share on other sites

12 diod po teoretyczne 3W to 36W , nie za mało ?

Share this post


Link to post
Share on other sites

Nie wiem. Bez sterowania nie chce przesadzić. Miałem na kostce 30l 18W. Teraz mam dokładnie 2x większe akwa, jakby 2 kostki połączyć. To myślałem że 36W będzie ok.

Chyba że można do tego jakieś potencjometry wsadzić?

Share this post


Link to post
Share on other sites
6 minut temu, LordMatthew napisał:

Czyli lepiej byloby:?

1 nitka - 3 białe, 2 RB, 1 niebieska

2 nitka - 2 RB, 2 niebieskie, 2 UV,

Tak:-)

7 minut temu, LordMatthew napisał:

Z czasem do takiego zestawu będzie można dołożyć sterowanie aqma?

Tak. Zastępujesz tylko drivery takimi sterowanymi przez PWM.

4 minuty temu, pdz napisał:

12 diod po teoretyczne 3W to 36W , nie za mało ?

W zasadzie to praktycznie 30W. Ja rozumiem, że kolega planuje to jako dodatkowe światło, do np t5.

3 minuty temu, LordMatthew napisał:

Nie wiem. Bez sterowania nie chce przesadzić. Miałem na kostce 30l 18W. Teraz mam dokładnie 2x większe akwa, jakby 2 kostki połączyć. To myślałem że 36W będzie ok.

Chyba że można do tego jakieś potencjometry wsadzić?

Chyba jednak nie planuje:-)

Ja mam 30W sterowane włącz/wyłącz w 4 kanałach w kostce 35x35x40 i to jakoś d...y nie urywa, ale miękkie rosną, nawet jakaś acra na samy czubku skały:-) Jeśli to ma być jedyne światełko to tak raczej bardziej 40-50W bym celował. A najlepiej od razu ze sterowaniem i 60-70W. Ja zrobiłem na czasówkach i teraz żałuję. Tu masz opis mojej konstrukcji: http://nano-reef.pl/forums/topic/105941-lampa-led-diy-do-kostki-35x35x40/. Kolega pdz też składał lampę (większą), i też opisał.

Share this post


Link to post
Share on other sites

Dałbym więcej diod chociażby ze względu na możliwość regulacji i żeby nie świeciły na 100%.

Share this post


Link to post
Share on other sites

Jako jedyne światło. Czyli albo tanio albo dobrze. Ponowie pytanie czy da się zrobić sterowanie na potencjometrach? Czy tylko aqma lub temu podobne?

W założeniu miało nie być sterowania stąd taka moc a nie inna. Zresztą z tego co kojarzę to sirius na taka długość też miał 36W w diodach?

Edited by LordMatthew (see edit history)

Share this post


Link to post
Share on other sites



Share this post


Link to post
Share on other sites
5 minut temu, LordMatthew napisał:

Ponowie pytanie czy da się zrobić sterowanie na potencjometrach?

Raczej jakiś driver z dimerem. Drivery MeanWeel standardowo montowane pod aqma też można sterować napięciem, a nie PWM. Więc "da się" potencjometrem, ale jak - to Ci nie powiem konkretnie, trzeba by pobawić się elektryką:-)

8 minut temu, LordMatthew napisał:

W założeniu miało nie być sterowania stąd taka moc a nie inna.

No ok. Tylko dorzuć jeszcze z 10-15W, bo 30W na 60L to przy mało będzie. I raczej bym więcej kanałów robił. Odpalanie czy zgaszenie nagle 15W w led to jednak jest pierdykniecie, korale będą się kurczyć, a ryby skakać.

Właśnie o to chodzi, że jak dasz kilka programatorów czasowych, to prawie na aqmę się zbierze:-) Możesz odpuścić bluetoutch, sterowanie wentylatorem, dać stary zasilacz z laptopa... i sporo zejdziesz z kosztów sterowania.

Share this post


Link to post
Share on other sites

Dzięki za pomoc. Muszę to przeliczyć jak z aqmą wychodzi. Bo bez sterowania w okolicach 200zl by wyszło, ale może warto. Napiszę jak cos wymyślę.

Biorąc pod uwagę dwa czynniki czyli potrzebę lepszej lampy i ograniczenia finansowe, plan jest taki:.

1. Zwiększam moc na 48W. 2 nitki po 8 diod 3W. Za można raczej nie będzie. No może po 9 diod wtedy 54W.

2. Zostawiam 2 kanały on/off - rozwiązanie tymczasowe.

3. W najbliższych miesiącach kompletuję aqmę i dodaję płynne sterowanie, ewentualnie zwiększenie ilości kanałów.

I tego się będę trzymał.

Jeszcze pytanie. Jaki zakres diody białej bo są różne i wszystkie określane mianem "biała zimna"?

Share this post


Link to post
Share on other sites

W swojej lampie finalnie doszedłem do rozwiązania.

Zasilacz MeanWell , płytki pod drivery AQMA , drivery MeanWell - 700 dla diod 3W i po 8 w nitce , 350 dla diod 1W UV i po 8 w nitce.

Kolory diod dobrałem tak jak dobrał je MAGU / AQMA w swoejj płytce pod diody , wersja morska.

Przejrzyj wątek np., mojej lampy albo poszukaj podobnych :





Share this post


Link to post
Share on other sites

Czytałem Twój temat. Takie tematy są powodem dla którego zdecydowałem się zrobić coś swojego.

Ale teraz potrzebuje pomocy w doborze zasilacza i driverow do tego aqma small led. Bo nie wiem jak się zabrać do tego.

Edited by LordMatthew (see edit history)

Share this post


Link to post
Share on other sites

Potrafię polutować , czytać proste schematy i to tyle, na elektronice się nie znam ale :

Zasilacz - powinien mieć odpowiednie napięcie a moc nieco z zapasem licząc moc maksymalnej ilości diod + zasilanie płytek + Arduino + mały zapas.

Diody - po kombinacjach z driverami 1200 i 1500 oraz nitkami po bodajże 16 i 24 przerobiłem wszystko na nitki 8-io diodowe, dla diod 3W driver 700 , dla UV 350

Sterowanie - zrobiłem swoje Arduino , bo lubię pogrzebać ale sądzę , że AQMA będzie prostsze do złożenia i lepszy soft.

Kolory diod dobrałem wg. propozycji Magu jak poniżej i przemnożyłem sobie to przez 8 , mam 88 diod ale nie robiłem na takich płytkach , ponieważ chciałem diody rozrzucić po całym radiatorze aby świeciły równomierniej i lepiej się chłodziły, dlatego polutowałem je na PCB pod diody i pokleiłem.

Moc diod jest z zapasem , watomierz pokazuje 100-110W przy teoretycznej mocy ok. 240W ale w ten sposób nie katuję diod i mam możliwość regulacji kolorów, chodzi o proporcję, mogę podciągnąć niebieski , skręcić białe.

Radiator - moim zdaniem lepiej dać droższy ale z zapasem, w ten sposób mam chłodzenie pasywne, więc odpadają wentylatory i hałas oraz zasilanie i sterowanie ich.




Moduły miałem na początku takie za względu na obsługę driverów 1200 i 1500

https://aqma.pl/index.php?route=product/product&path=61&product_id=70

a później przeszedłem na takie :

https://aqma.pl/index.php?route=product/product&path=61&product_id=77



Napisz do Magu co chcesz osiągnąć to Ci pomoże w doborze, mi pomógł z zasilaczem, płytkami itp.

Edited by pdz (see edit history)

Share this post


Link to post
Share on other sites

Napisałem, czekam na odp. Jeśli dobrze kombinuje to powinienem całość zasilić zasilaczem np tym:

https://aqma.pl/index.php?route=product/product&product_id=96&search=Zasilacz

Natomiast samo arduino nano zasilić tym ustawionym na 9V:

https://aqma.pl/index.php?route=product/product&product_id=63&search=Zasilacz

Do tego to z dwoma driverami MW LDD-700L

https://aqma.pl/index.php?route=product/product&path=59&product_id=70

Z głównego zasilacza plus idzie na zasilacz 9V dla arduino i do płytki z driverami. Minus idzie do zasilacza arduino, płytki z driverami i GND na arduino.

Do driverow nitki z ledami i mam lampę że wschodni i zachodami  której parametry mogę zmieniać zmieniając kod źródłowy.

Dobrze myślę? Czy coś pomieszałem?

Edited by LordMatthew (see edit history)

Share this post


Link to post
Share on other sites

Patrzyłem na te schematy. Ale wszystkie są pod Aqma Led Control. A niewiele jest na temat aqma small led control na arduino nano.

Tam też kupować nie muszę bo już są fabrycznie piny wlutowane.

Share this post


Link to post
Share on other sites

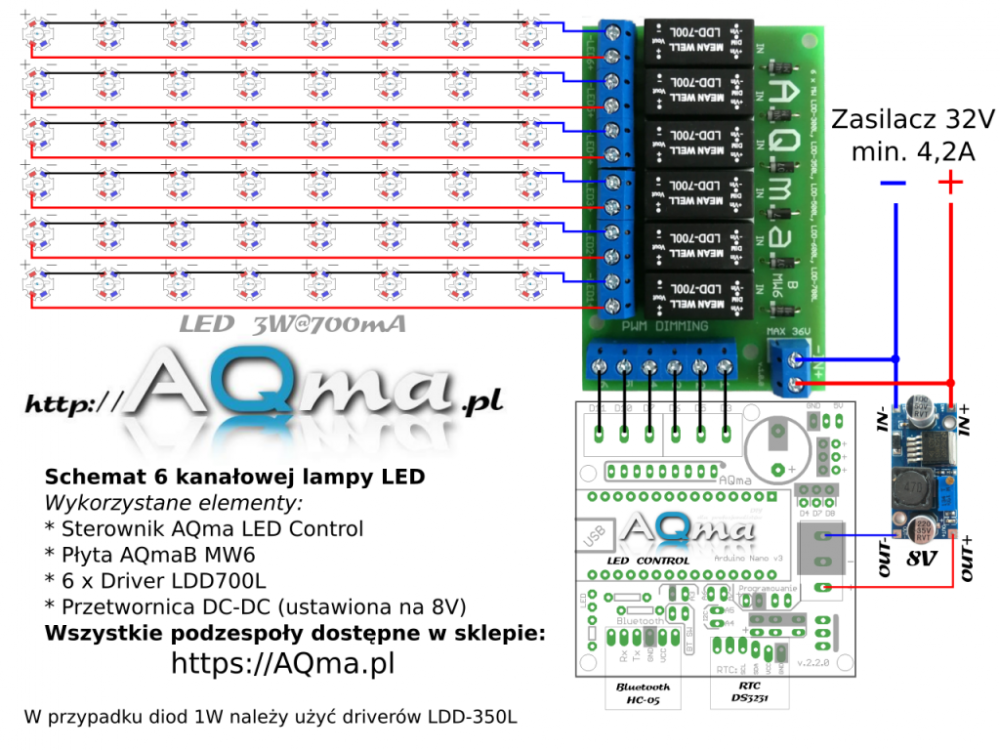

Na trzeciej fotce masz cały schemat, czyli płytka z driverami, połączenie do LED, konwerter napięcia dla Arduino, tylko samą płytkę masz inną, musisz więc te pin-y podłączyć między Arduino i płytką z driverami oraz zasilanie do Arduino.

Ja mam samoróbkę Arduino Nano + zegar RTC a dalej podobnie jak na schemacie.


Share this post


Link to post
Share on other sites
1 godzinę temu, LordMatthew napisał:

A niewiele jest na temat aqma small led control na arduino nano.

jasne

a to ?

http://magu.pl/aqma-small-led





Share this post


Link to post
Share on other sites

Z moją wiedzą to było za mało;)

Ale już Magu wyjaśnił mi co i jak. Skończy się pewnie na arduino nano v3 z pełnym oprogramowaniem aqma led control.

Jak pozbierać wszystko w całość to opiszę.

Share this post


Link to post
Share on other sites

To kup gotowe AQMA z płytką to co podawałem, magu pewnie to poskłada a Tobie pozostanie podpięcie nitek a to już dość proste.

Share this post


Link to post
Share on other sites

Już mam wszytko wyjaśnione. Teraz zostaje jeszcze ostateczna decyzja ile nitek i jakie kolory. Bo jak będzie sterowanie to lepiej żeby było więcej W i skręcić niż świecić na maxa.

Share this post


Link to post
Share on other sites

Klamka zapadła.

Lampa będzie na sterowaniu od Magu - AQma.

Po przeczytaniu wielu tematów zrezygnowałem z diod kolorowych. Stosunek niebieski/biały jest 3/1. Będą 4 kanały na diodach 3W:

1. 6x Cool White (jaka temperatura? 10k czy 20k)

2. 6x Blue

3. 6x Royal Blue

4. 6x UV poniżej 400nm

Poniżej szkic rozmieszczenia  diod:


Całość zostanie umieszczona na profilu aluminiowym 10x60 cm lub 16x60 cm.

Proszę o opinię na temat doboru diod.

I czy to się nie będzie za bardzo grzało? Oczywiście nie będzie chodzić na 100% ale wolę mieć zapas żeby móc skręcić poszczególne kanały.



Edited by LordMatthew (see edit history)

Share this post


Link to post
Share on other sites

Graty zamówione. Jak przyjdą, zdam relację z montażu i efektów.
