magu

Automatyczna dolewka - AQma Refill by magu

Recommended Posts

AQma Refill to bardzo prosta do zbudowania i zaawansowana co do funkcji automatyczna dolewka zbudowana na bazie Arduino Nano.

W wersji podstawowej należy zmontować układ, do Arduino wczyać kod i to koniec pracy :).

Dolewka działa w dwojaki sposób. Jeżeli czujnik dolewki sygnalizuje niski poziom wody i robi to przez określoną ilość sekund (domyślnie 3, ewentualnie można dostosować w "rDelayStart") to dolewka włączy obwód i będzie go utrzymywać w tym stanie, dopóki nie zostanie zasygnalizowany prawidłowy poziom wody, wtedy dolewka poczeka sekundę i wyłączy obwód.

Drugi mechanizm „silky smooth refill” oparty jest o cykle. Czujnik dolewki testowany jest co sekundę. Jeżeli dokładnie w chwili testu czujnik będzie wskazywał potrzebę dolewki i taki stan wystąpi zadaną ilość razy (histereza dolewki, "rDelayStart"), w dowolnym okresie czasu i za ostatnim testem czujnik jest zwarty, wtedy dolewka zacznie dolewać, do momentu zaraportowania przez czujnik prawidłowego poziomu wody (reset licznika cykli). Taki mechanizm powinien zadziałać nawet z odpowiednio ustawionym waveboxem, bo kto bogatemu zabroni, montować go w sumpie? Minimalny czas na jaki pompa może się włączyć to ok. jedna sekunda.

Dolewka (w wersji zaawansowanej) ma możliwość podpięcia sygnalizacji i dodatkowego czujnika bezpieczeństwa teraz już dwóch czujników bezpieczeństwa, przycisku do uśpienia na zadany czas i ustawienia alarmu o zbyt długim laniu :) (więcej na mojej stronie) https://magu.pl/sterowniki-do-akwariow/aqma-refill-ato-v-2-0-automatyczna-dolewka-arduino-nano/.

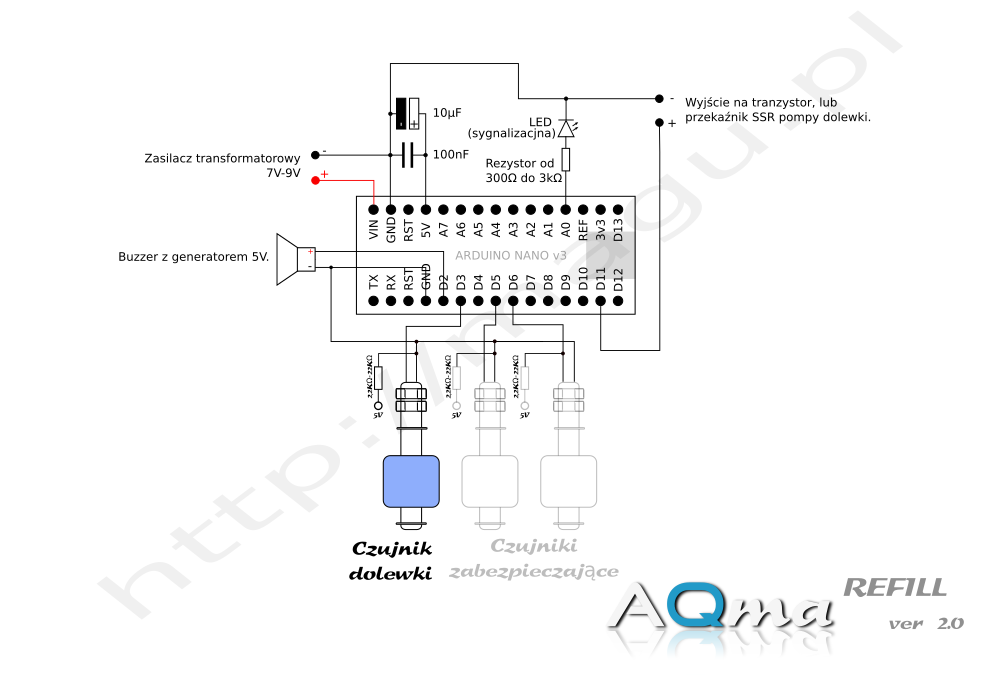

Podstawowy schemat z jednym czujnikiem wygląda tak:


Share this post


Link to post
Share on other sites

Ooo, wygląda super, może wreszcie zorganizuję sobie jakąś dolewkę :)

Share this post


Link to post
Share on other sites

Można jeszcze dodać opcję podobną do "karmienie" w pompach. Np. przy podmiance bez wyłączania pompy obiegowej poziom wody spada. Aby nie trzeba było na ten czas wyłączać ani pompy obiegowej ani dolewki taka funkcja by załatwiła sprawę (dla tych, którzy mają sporą ostatnią komorę sumpa i podmianki robią w niewielkich baniakach).

Mnie osobiście by takie urządzenie się przydało zasilane akumulatorowo, aby przy zaniku prądu na przykład w nocy wszczęło alarm (wysoki poziom wody w sumpie), aby mieć czas zareagować. Niby są osobne urządzenia, ale gdyby z dwóch, albo trzech urządzeń zrobić jedno- lepsze wtedy by był konkretny profit z przebudowy systemu. Do tego może jakieś czujniki rozszczelnienia w 2-3 miejscach na wypadek przecieku. Takie tam pomysły...

Share this post


Link to post
Share on other sites

Magu, dopisz zabezpieczenie polegające na ustawieniu maksymalnej ilości dolanej wody w ciągu dnia. Inaczej jak padnie czujnik wleje Tobie całą zawartość dolewki.

Share this post


Link to post
Share on other sites

Magu, dopisz zabezpieczenie polegające na ustawieniu maksymalnej ilości dolanej wody w ciągu dnia. Inaczej jak padnie czujnik wleje Tobie całą zawartość dolewki.

W linku jest opcja z 2 czujnikami. To powinno rozwiązać problem.

Share this post


Link to post
Share on other sites

Magu, dopisz zabezpieczenie polegające na ustawieniu maksymalnej ilości dolanej wody w ciągu dnia. Inaczej jak padnie czujnik wleje Tobie całą zawartość dolewki.

2 pływaki szeregowo - drugiego "odwrócić" i dać wyżej jako "poziom max"

Share this post


Link to post
Share on other sites

Zależy gdzie kupisz elementy:

Arduino Nano - od 13zł do 50zł.

Czujnik (za sztukę) - od 4zł do 40zł.

Gotowy moduł przekaźnika SSR - od 8zł do 20zł

Kondensatory (oba) - od 30gr do 6zł.

Zasilacz transformatorowy - od 5zł do (chyba brak górnej granicy :))

Share this post


Link to post
Share on other sites

Czyli po najniższych kosztach można za jakieś 30-35zł?

A czy jest to jakoś trudne do zrobienia? Nigdy nie miałem styczności z arduino i nie wiem czy dam sobie rady.

Edited by Pajutoja (see edit history)

Share this post


Link to post
Share on other sites

A jaki jest około koszt wszystkich elementów potrzebnych do jej zbudowania?

Zależy gdzie kupujesz

"Chińczyki" sprzedają pływaki po 1$ , arduino po 2.2 , przekaźnik SSR 1,8 $ :)

razem mniej więcej 5$ + pudełeczko zasilacz kabelki

ps. u mnie działa na zwykłym zasilaczu impulsowym :)

i wersja z pompą 12V :p (zamiast przekaźnika SSR - jest Tip120 bo nie mam SSRa na prąd stały)

(mam nadzieję @magu że nie popsułem Ci urlopu i jeszcze raz DZIĘKI za cierpliwość)

Edited by silvia (see edit history)

Share this post


Link to post
Share on other sites

A czy da się w prosty sposób rozbudować, żeby w razie braku możliwości wyrównania poziomu wody (wyschła butla i nie ma czego dolewać lub coś się popsuło w sterowniku i pompa nie chce przestać lać rodi, lub pompa obiegowa się wyłączyła i mamy zrzut wody z akwarium) jakoś psiejsko-czarodziejsko system wysłał powiadomienie na komórkę?

Share this post


Link to post
Share on other sites

(...) lub pompa obiegowa się wyłączyła i mamy zrzut wody z akwarium

jak się wyłączy obieg to poziom w sumpie raczej wzrośnie :) czyli dolewka nie doleje

(w panelu też bo czujnik/pływaki są/powinny być w komorze z pompą )

Share this post


Link to post
Share on other sites

...

ps. u mnie działa na zwykłym zasilaczu impulsowym :)

i wersja z pompą 12V :p (zamiast przekaźnika SSR - jest Tip120 bo nie mam SSRa na prąd stały)

(mam nadzieję @magu że nie popsułem Ci urlopu i jeszcze raz DZIĘKI za cierpliwość)

Pierwszy raz pisałem kod bez dostępu do Arduino i jeszcze po pijaku :). Ale dzięki temu, po kilku poprawkach i testach polowych powstał ten projekt. Urlop uważam za produktywny :).

Share this post


Link to post
Share on other sites

jak się wyłączy obieg to poziom w sumpie raczej wzrośnie :) czyli dolewka nie doleje

(w panelu też bo czujnik/pływaki są/powinny być w komorze z pompą )

Chodzi mi o to, żeby wykorzystać ten system dolewki nie tylko jako dolewke, ale jako monitoring poziomu wody.

Alarm o zbyt dużym lub zbyt niskim poziomie wody w sumpie, powstały z jakiejkolwiek przyczyny byłby dla mnie cenną informacją. Oczywiście nie chodzi o to, żeby wzbudzał się przy każdym załączeniu lub wyłączeniu dolewki, tylko wtedy, jeśli stan nie poprawi się na przykład w pół minuty ( dolewka uzupełniła poziom wody). Tylko nie wiem jak ogarnąc sytuację ze zbyt wysokim poziomie wody.

Share this post


Link to post
Share on other sites

Chodzi mi o to, żeby wykorzystać ten system dolewki nie tylko jako dolewke, ale jako monitoring poziomu wody.

Alarm o zbyt dużym lub zbyt niskim poziomie wody w sumpie, powstały z jakiejkolwiek przyczyny byłby dla mnie cenną informacją. Oczywiście nie chodzi o to, żeby wzbudzał się przy każdym załączeniu lub wyłączeniu dolewki, tylko wtedy, jeśli stan nie poprawi się na przykład w pół minuty ( dolewka uzupełniła poziom wody). Tylko nie wiem jak ogarnąc sytuację ze zbyt wysokim poziomie wody.

Zerknij na opis i drugi schemat (ten zaawansowany) http://magu.pl/aqma-refill-automatyczna-dolewka

Czujnik zabezpieczający ma możliwość konfiguracji (włącza alarm albo przy za niskim, albo przy za wysokim poziomie wody, wedle uznania). Sytuację ze zbyt wysokim poziomem wody najłatwiej ogarnąć wieszając czujnik w powietrzu, jak woda do niego dojdzie i go podniesie to włączy się alarm (zacznie piszczeć albo mrugać, albo i to i to wedle inwestycji w buzzer i diodę :))

Share this post


Link to post
Share on other sites

Od razu po przeczytaniu tego tematu poszłam na Twoją stronę i poczytałam o zaawansowanym :) Mnie chodzi o to, żeby pilnował wszystkiego i min i max, zachowując jednocześnie funkcję pływaka rezerwowego, ale po przemyśleniu chyba się nie da tego ustawić na 2 czujnikach.

Share this post


Link to post
Share on other sites

Zajrzyj jeszcze raz na stronę.

Share this post


Link to post
Share on other sites

O kurczę, przepraszam, nie zauważyłam tego trzeciego czujnika wcześniej, wczytałam się bardziej w treść, niż w schemat :(

No to przypaliłam głupa, ale o takie rozwiązanie systemu właśnie mi chodziło :thumbup:

Jeszcze tylko by się chciało, żeby z tych skrajnych czujników mogło pójść jakieś info na komórę.

Edited by Nik@ (see edit history)

Share this post


Link to post
Share on other sites

W mojej dolewce wydawało mi się że pomyślałem o wszystkim, trzy czujniki, histetezy, ciche alarmy zliczanie dolanych litrów itp.

Okazało się ze musiałem jeszcze dodać funkcję która zlicza ile razy dolewka działa podczas godziny i przy zbyt dużej liczbie włączeń odcina pompę. Przez moja nieuwagę, działając prawidłowo, wlała mi do baniaka 15l RO w 24h.

Aktualnie testuje program, mam też na wyświetlaczu licznik dolewkę w ciągu godziny.

System z dwoma czujnikami zadziała jako zabezpieczenie, trzeba tylko pamiętać że ten bezpieczeństwa musi być na tyle wysoko, żeby nie wszczynał alarmu np podczas kamienia(wylaczone pompy) bo wówczas poziom wody w sumpie rośnie. To z kolei powoduje, że warto pomyśleć o zabezpieczeniu o którym pisałem bo przy jakiejś blokadzie sporo wody może zostać dolane zanim czujnik bezpieczeństwa zadziała.

Jak zwykle świetna robota!

Magu jak zwykle wyznacza nowe standardy akwarystycznego DIY, gratuluję.

Na pytanie co jeszcze?

Oczywiście dedykowany dozownik płynów, taki na więcej niż trzy pompy itp.

PS Miłego urlopu! Jeśli jeszcze coś zostało :)

Wysłane z galaktyki S4

Share this post


Link to post
Share on other sites

O kurczę, przepraszam, nie zauważyłam tego trzeciego czujnika wcześniej, wczytałam się bardziej w treść, niż w schemat :(

No to przypaliłam głupa, ale o takie rozwiązanie systemu właśnie mi chodziło :thumbup:

Spostrzegawczość jeden :). Dwa czujniki były do wersji AQmaRefill_v1.2.1, teraz jest AQmaRefill_v1.3.0 i trzy czujniki :)

Jak zwykle świetna robota!

Magu jak zwykle wyznacza nowe standardy akwarystycznego DIY, gratuluję.

Na pytanie co jeszcze?

Oczywiście dedykowany dozownik płynów, taki na więcej niż trzy pompy itp.

Dzięki, mam dozownik 6-kanałowy z programową regulacją wydajności każdej pompy i możliwością ustawienia do 66 dozowań na dzień (dla każdej pompy). Umożliwia też dozowanie kropelkowe. Wykorzystuje go w moim 5l akwarium. Ale nie przygotowałem jeszcze instrukcji, schematów, muszę poukładać interfejs i jeszcze kilka szczegółów w windowsianej aplikacji a trochę z tym schodzi. Pewnie w końcu trafi na forum.

Share this post


Link to post
Share on other sites

Jednak nie tak źle z tą spostrzegawczością, skoro wydawało mi się, że wcześniej widziałam dwa ;) Nie miałam pewności, bo nie przyjrzałam się na tyle uważnie. Poza tym nie sądziłam, że w kilka minut zrobisz nowy schemat :)

Share this post


Link to post
Share on other sites

Nik@ czy naprawdę chciałabyś info na komórkę? Ja też kocham swoje akwarium ale to ono ma być dla mnie, a nie ja dla niego.

Wyobraź sobie, że dostajesz info, że coś nie tak, że za niski poziom więc gnasz do domu z wycieczki z wizją zalanego mieszkania. Na miejscu okazuje się, że tylko brakło wody w dolewce i te kilka godzinek by jeszcze poczekało :) 4

Ja wiem, że to wszystko da się tak ułożyć, napisać, zaprogramować żeby działało kiedy trzeba ale czy o to nam chodzi? Żeby się czujnikami po obstawiać?

Ok koniec marudzenia :p
