Coraz więcej osób robi własne projekty rolerków więc postanowilem pokazać swoje dzieło,może ktoś skorzysta z pomysłu,a teraz kilka słów o budowie:

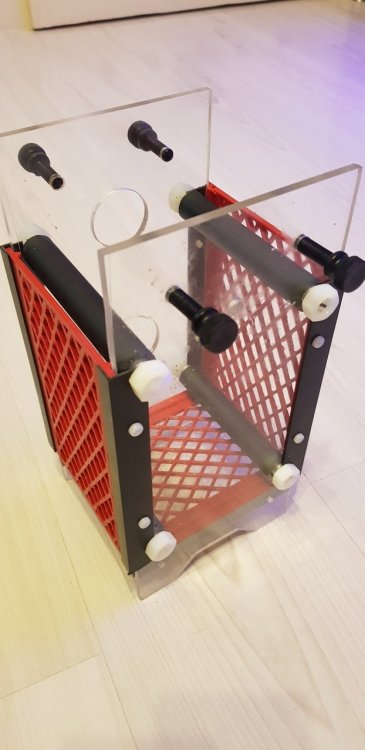

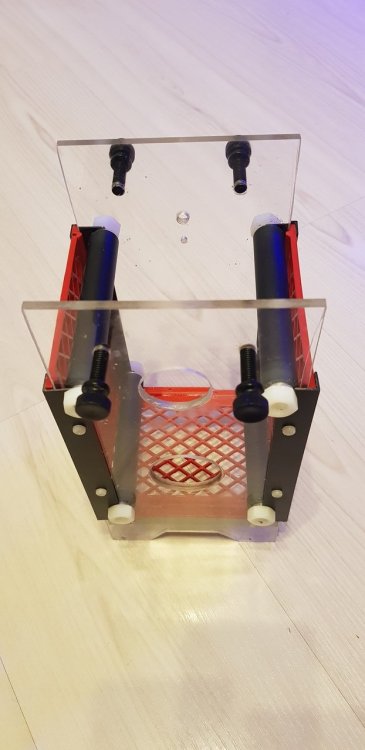

boki i góra plexi 5mm cięte piłą włosową,kratki,śrubki,rolki drukowane na drukarce 3d,nie projektowane(niestety jeszcze nie umiem) pliki pobrane z sieci i zmienione tylko na zasadzie szersze,węższe,grubsze drukowane z petg.

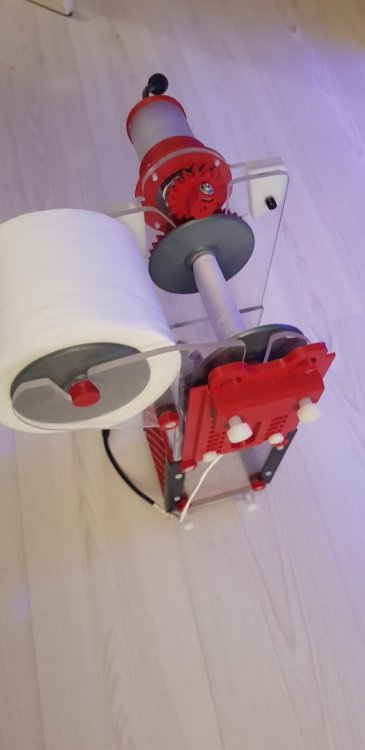

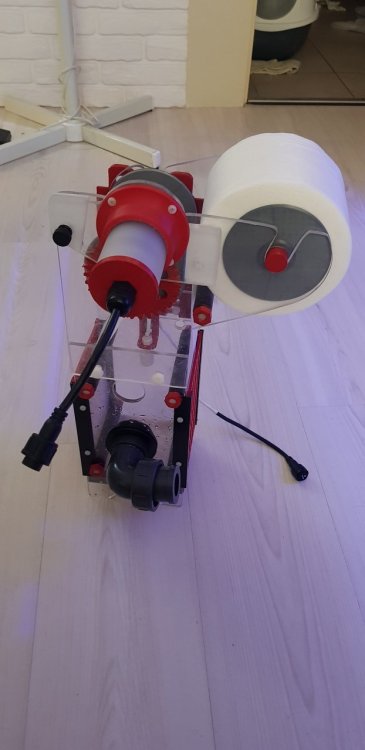

Kątowniki trzymające kratki z marketu budowlanego z pcv.Tryby z projektu wyciskarki do kleju,silnik krokowy,sterownik (niewidoczny na zdjęciach) obudowa uniwersalna a w środku układ opóźniający załączenie o  5sekund (nie włącza silnika od chwilowego podniesienia pływaka)krótko mówiąc nie cyka przekażnik,przycisk do ręcznego włączania silnika.Obudowa silnika to rura plexi mleczne 50mm,kołnierz i zaślepka tylna drukowane wzięte z projektu do rur 50mm.Działa drugi dzień i jak narazie działa super.Miałem wątpliwości,ale jednak dało się :)





Edited by any1977b (see edit history)

Share this post


Link to post
Share on other sites

Popieram takie projekty, super ci to wyszło pozdrawiam

Share this post


Link to post
Share on other sites
W dniu 17.08.2022 o 04:13, any1977b napisał:

Coraz więcej osób robi własne projekty rolerków więc postanowilem pokazać swoje dzieło,może ktoś skorzysta z pomysłu,a teraz kilka słów o budowie:

boki i góra plexi 5mm cięte piłą włosową,kratki,śrubki,rolki drukowane na drukarce 3d,nie projektowane(niestety jeszcze nie umiem) pliki pobrane z sieci i zmienione tylko na zasadzie szersze,węższe,grubsze drukowane z petg.

Kątowniki trzymające kratki z marketu budowlanego z pcv.Tryby z projektu wyciskarki do kleju,silnik krokowy,sterownik (niewidoczny na zdjęciach) obudowa uniwersalna a w środku układ opóźniający załączenie o  5sekund (nie włącza silnika od chwilowego podniesienia pływaka)krótko mówiąc nie cyka przekażnik,przycisk do ręcznego włączania silnika.Obudowa silnika to rura plexi mleczne 50mm,kołnierz i zaślepka tylna drukowane wzięte z projektu do rur 50mm.Działa drugi dzień i jak narazie działa super.Miałem wątpliwości,ale jednak dało się :)





Super! A jak cenowo wyszło?

Share this post


Link to post
Share on other sites

Drobiazgi jak kątownik,kable,rura plexi itp.ok.100 i trochę filamentu do drukarki.rolka włókniny 10cm szer.40zł.rolka filamentu 80 zł więc ze sporym zapasem max 300zł.

Share this post


Link to post
Share on other sites

Witam

@any1977b  Jak rozwiązałeś zdejmowanie zużytej  włókniny ?

Pozdrawiam

Share this post


Link to post
Share on other sites

Witam.umnie nawija się na rolke od papieru toaletoweg,jeden tależ z rolki nawijającej się zdejmuje.podnoszę silnik do góry,wyjmuje całą rolkę zwijającą ,zdejmuje tależ i wypada cała brudna rolka.na początku miało być w otwory w wałku wciskana listewka pcv z kolcami które trzymają początek włókniny.mam wyjmowalną rolkę wzijającą więc niema problemu.

Share this post


Link to post
Share on other sites
22 minuty temu, any1977b napisał:

Witam.umnie nawija się na rolke od papieru toaletoweg,jeden tależ z rolki nawijającej się zdejmuje.podnoszę silnik do góry,wyjmuje całą rolkę zwijającą ,zdejmuje tależ i wypada cała brudna rolka.na początku miało być w otwory w wałku wciskana listewka pcv z kolcami które trzymają początek włókniny.mam wyjmowalną rolkę wzijającą więc niema problemu.

U mnie podobnie z tym ,że na rolce mam ryrkę PVC  fi 25 i nawija się na rurkę . Jak się nawinie cała rolka czyli 100m to rurka nie do odzyskania , chyba ze nóż tapeciak. Ja wyrzucam wszystko.

Share this post


Link to post
Share on other sites

I pewnie,można odwijac jak ktoś woli.umnie 50m rolka, rurke od papieru nacinam i wkladam poczatek włókniny,dwa obroty ręcznie i dalej idzie samo.ale chociaż byłem sceptyczny to jednak wygodna sprawa,miałem włókninę i kłopotliwe było pilnowanie,cięcia pasków,a teraz śmiga samo :)

Share this post


Link to post
Share on other sites
29 minut temu, any1977b napisał:

I pewnie,można odwijac jak ktoś woli.umnie 50m rolka, rurke od papieru nacinam i wkladam poczatek włókniny,dwa obroty ręcznie i dalej idzie samo.ale chociaż byłem sceptyczny to jednak wygodna sprawa,miałem włókninę i kłopotliwe było pilnowanie,cięcia pasków,a teraz śmiga samo :)

Cała rolka , to spokój u mnie na kilka tygodni .

Share this post


Link to post
Share on other sites

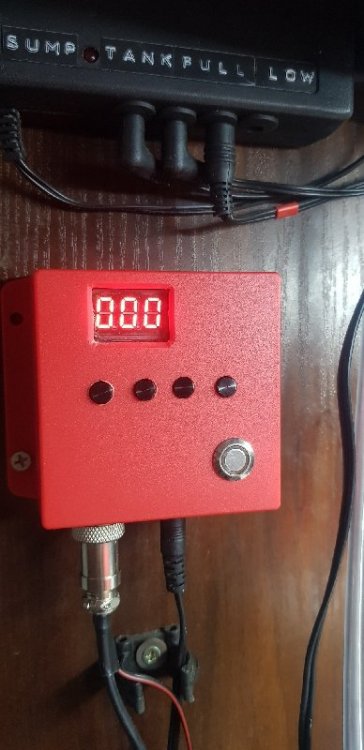

Jak to zwykle bywa w testach wyszły błędy.okazało się że załącza się tylko na chwilę,przewinie kilka cm. włókniny i poziom opada więc wyłącza,a skutkiem jest podmienione tylko 10cm włókniny,reszta brudna moczy się dalej.Wyrzuciłem sterownik,zmierzyłem ile czasu potrzebuje silnik na przewinięcie całej brudnej (u mnie wyszło 20sekund) kupiłem za 20zł. sterownik z przekaźnikiem,super sprawa ustawiony że po podaniu sygnału z pływaka włącza silnik na ustawione 20sekund.Teraz jest idealnie,dokupiłem czerwoną obudowę i wstawiłem włącznik ręcznego przewijania.Teraz uważam już za projekt zamknięty i skończony.


Share this post


Link to post
Share on other sites

A dlaczego wg. Ciebie brudna włóknina nie może moczyć się ? Ja mam na dwóch wył. pływakowych , i mimo to nigdy cały bród się nie przewinie.

Edited by JerzyB (see edit history)

Share this post


Link to post
Share on other sites

Jednak przez brudną włókninę woda ciągle przepływa więc chyba lepiej przewijać całość na raz,tak jakby wymieniony wkład na czysty,nie tylko w połowie.Tak mi się wydaje sensowniej,zapycha się więc jest podmieniana.ten programatorek jest naprawdę super,ustawia się przyciskami,mam taki też wstawiony do odpieniacza tylko pracuje jako opóźniacz,po zaniku napięcia i powrocie odlicza 50sekund zanim włączy odpieniacz.Zapobiega przelaniu zanim poziom w sumpie się ustabilizuje.polecam.

Share this post


Link to post
Share on other sites
28 minut temu, any1977b napisał:

Jednak przez brudną włókninę woda ciągle przepływa więc chyba lepiej przewijać całość na raz,tak jakby wymieniony wkład na czysty,nie tylko w połowie.Tak mi się wydaje sensowniej,zapycha się więc jest podmieniana.ten programatorek jest naprawdę super,ustawia się przyciskami,mam taki też wstawiony do odpieniacza tylko pracuje jako opóźniacz,po zaniku napięcia i powrocie odlicza 50sekund zanim włączy odpieniacz.Zapobiega przelaniu zanim poziom w sumpie się ustabilizuje.polecam.

Co do odpieniacza , to chyba normalne pewnie każdy to ma. A firmowy  rollormat pewnie tez nie przewija całej brudnej włókniny .

Share this post


Link to post
Share on other sites

Niewiem jak w oryginałach,wlasnej roboty więc musi się różnić od oryginału :) ważne że działa,teraz czekać kiedy rolkę zużyje,wychodzi 30cm na dzień jak narazie.

Share this post


Link to post
Share on other sites
2 godziny temu, any1977b napisał:

Niewiem jak w oryginałach,wlasnej roboty więc musi się różnić od oryginału :) ważne że działa,teraz czekać kiedy rolkę zużyje,wychodzi 30cm na dzień jak narazie.

W orginale przewija się o ileś cm , w orginale RS o tyle co zaprogramujesz .

Czyli syfek na rolce pod wodą zostaję jakiś czas .

Jak jest teraz w twoim ?

Jak zasyfi się to cała się przewija , czy co jakiś czas ?

Jeśli to drugie , to nie wypali , chyba że często będzie się przewijać.

Share this post


Link to post
Share on other sites

Teraz programuje czas,20sekund bo tyle trwa przewinięcie całej brudnej aż wyjedzie czysta .uruchamia pływak ,wystarczy chwilowy impuls i rusza,mimo że poziom opada odlicza pełne 20 sekund.przewija raz na dzień mniej więcej

Share this post


Link to post
Share on other sites
5 minut temu, any1977b napisał:

Teraz programuje czas,20sekund bo tyle trwa przewinięcie całej brudnej aż wyjedzie czysta .uruchamia pływak ,wystarczy chwilowy impuls i rusza,mimo że poziom opada odlicza pełne 20 sekund.przewija raz na dzień mniej więcej

A teraz dowal jedzenia i co się stanie jaj się zapcha ?

Podpowiem po prostu się przeleje .

Share this post


Link to post
Share on other sites

A w jaki sposób??? Poziom sie podniesie,plywak włączy impuls i 20sekund zwija włóknine,nie rozumiem to niejest programator kiedy ma się włączać jak w lampie tylko czas działania silnika po styknięciu pływaka

Share this post


Link to post
Share on other sites
1 minutę temu, any1977b napisał:

A w jaki sposób??? Poziom sie podniesie,plywak włączy impuls i 20sekund zwija włóknine,nie rozumiem to niejest programator kiedy ma się włączać jak w lampie tylko czas działania silnika po styknięciu pływaka

Czyli jak poziom się podniesienie  , to pływak załączy programator i ten przewinie całą rolkę ?

Share this post


Link to post
Share on other sites

Programator ustawiam na czas pracy,pływak załącza,silnik rusza i zwija przez 20sekund i wyłącza się do następnego impulsu z pływaka.20sekund bo tyle trwa umnie przewinięcie 35cm włókniny,zaznaczałem mazakiem,włączałem silnik i czekałem mierząc czas kiedy wyjedzie z drugiej strony.Dlatego 20 sekund.Niema możliwości ani przelania,ani zwinięcia za dużo czy za mało.tyle ile ustawione. Może się włączać co chwilę jakby był syf kompletny itak zwinie tylko 35cm.

Share this post


Link to post
Share on other sites
6 godzin temu, any1977b napisał:

Programator ustawiam na czas pracy,pływak załącza,silnik rusza i zwija przez 20sekund i wyłącza się do następnego impulsu z pływaka.20sekund bo tyle trwa umnie przewinięcie 35cm włókniny,zaznaczałem mazakiem,włączałem silnik i czekałem mierząc czas kiedy wyjedzie z drugiej strony.Dlatego 20 sekund.Niema możliwości ani przelania,ani zwinięcia za dużo czy za mało.tyle ile ustawione. Może się włączać co chwilę jakby był syf kompletny itak zwinie tylko 35cm.

Fajnie przemyślane.  Mój ze względu na konstrukcje i niski sump stoi na nóżkach przez co tak bym nie mógł ustawić , ale przy odpowiednim zanurzeniu działało by bez problemów.

Share this post


Link to post
Share on other sites
14 godzin temu, JerzyB napisał:

A dlaczego wg. Ciebie brudna włóknina nie może moczyć się ? Ja mam na dwóch wył. pływakowych , i mimo to nigdy cały bród się nie przewinie.

Dlatego że brud będzie się rozpuszczał i uwalniał nutrienty do wody. Przecież nam chodzi o usunięcie brudu z wody, jak najszybciej.


125x55x55 ogólnej rafy+50x45x45 konikarium - wspólny obieg "Powered by Twistman" - Twistman OB-200-EXT,  Reaktor Wapnia Calc+ Reactor Medium + DI-500-60, 3x maxspect ethereal , bujane przez maxpect gyre, sterowane przez NEMO

Share this post


Link to post
Share on other sites
4 godziny temu, dale napisał:

Dlatego że brud będzie się rozpuszczał i uwalniał nutrienty do wody. Przecież nam chodzi o usunięcie brudu z wody, jak najszybciej.

Witam

Rozumiem , a może ktoś się  wypowie jak to jest w firmowych rollormatach.

Edited by JerzyB (see edit history)
