W dniu 8.01.2022 o 11:28, heatbeat napisał:

Co Twoja odpowiedź wnosi do tematu? Jakie doświadczenia w zakresie konstruowania/użytkowania lamp DIY przekazałeś? Wrzucasz nam tu jakąś swoją ideologię która nikogo nie obchodzi i nic nie wnosi.

A porównanie z oponami to już jest w ogóle z nosa - bo widać że pojęcia o tym nie masz.

Może kolega się zgubił po paru głębszych na forum. Bo ze kocopoly wypisuje to widać gołym okiem ;)

47 minut temu, Alddo napisał:

witam

a ja sobie machnąłem coś takiego i mi wystarczy, na takich diodach

Dioda 10W hybryda 6x Royal Blue 450nm 3x Cool White 10000K - 4szt

Dioda 10W UV Aktynika 425nm niebieska - 1szy

tak jak mówią jeden woli córkę drugi teściową tak samo tu będzie



Dla niektórych może być zbyt fioletowo cukierkowo przełamałbym to dając ledy blue ;)

Share this post


Link to post
Share on other sites

Witam po latach :)

grzebię ostatnio w lampie, bo po 5 latach zaczyna się sypać, epiledy 10w lubią się wypalać, jest zmęczenie materiału.

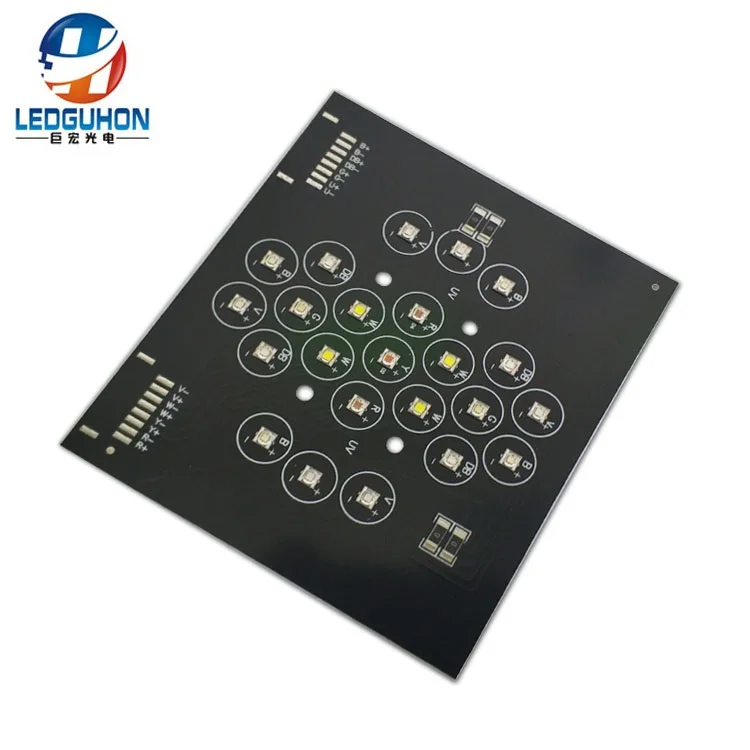

Myślę nad zastosowaniem tych modułów a'la XR30 z ALI :

https://pl.aliexpress.com/item/1005002624762658.html?spm=a2g0o.detail.1000014.1.3f671396Iebj2q&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.40050.281175.0&scm_id=1007.40050.281175.0&scm-url=1007.40050.281175.0&pvid=c1f2722f-fd0d-45a4-94ff-3ed9801ca2a3&_t=gps-id:pcDetailBottomMoreOtherSeller,scm-url:1007.40050.281175.0,pvid:c1f2722f-fd0d-45a4-94ff-3ed9801ca2a3,tpp_buckets:668%232846%238114%231999&pdp_ext_f={"sku_id"%3A"12000021450540043"%2C"sceneId"%3A"30050"}&pdp_npi=2%40dis!PLN!!301.36!!!!!%40211b4cf716522679558143957eb6a6!12000021450540043!rec

Mam pytanie do elektroników, jestem bardziej softwarowcem, nie do końca ogarniam kwestię zasady działania driverów stałoprądowych.

Jakie drivery i zasilacz do tego zastosować? Rozumiem, że driver reguluje natężenie prądu, ale czy również dopasuje napięcie ? Czy muszę podać odpowiednie napięcie dla kazdego drivera żeby nie spalić diód ?

czy 8x LDD-700H + zasilacz 36V/30V się nada ? (np. na 2 moduły szeregowo)















Bez nazwy.png

Share this post


Link to post
Share on other sites

Ten link przenosi mnie do strony głównej Ali, jak te wszystkie ledy chodzą na 700mA to taki driver-y zamawiaj, jeszcze ile tam będzie ledów podpięte pod jeden driver bo one mają też max input voltage.


Wysłane z iPhone za pomocą Tapatalk

Share this post


Link to post
Share on other sites

Z tej rozpiski ledów wynika że 13V to maksymalne napięcie w tej płytce, jeden zasilacz 20-24V co by miał tylko trochę więcej watów niż te deklarowane 68W przez nich i będzie śmigać, sterowniki już sobie rozdzielą co im potrzeba na dany kolor.


Wysłane z iPhone za pomocą Tapatalk

Share this post


Link to post
Share on other sites

To z tych trzech modułów chcesz np. jeden kolor pod jeden sterownik??

Bo taki popularny Mean Well LDD 700 ma Output 0.7A at 2-32Vdc a ty potrzebujesz 36V licząc że te diody biorą 12V na jeden panel.





Wysłane z iPhone za pomocą Tapatalk

Share this post


Link to post
Share on other sites

To są zdjęcia przedstawiające sterownik jednej z lamp tzw firmowych. To już po wstępnym czyszczeniu izpropanolem. Lampa mająca w cenie cztery cyfry i 5tke z przodu.

Rozbierałem kilka tzw lamp firmowych i ...szału nie ma.

Czy warto DIY, IMHO warto. Moduły z ali działają równie dobrze, zresztą Chińczycy już dawno przejęli rynek pcb. Mcpcb np w jlpcb też zrobią według naszego projektu w całkiem rozsądnych pieniądzach.

DIY nie oznacza te, że musi być tanio. Ma być dobrze. A psuje się wszystko. Tzw firmowki tez.
Dorzucam fotkę mojej obudowy lampy DIY ;) Anodowanie też nie kosztuje krocie.

Wieszaki do lampy ? Też robiłem ostatnio, na razie koszt 25zl i trochę materiału jeszcze zostało. Malowanie proszkowe około 50zl, choc całkiem możliwe, że będzie jeszcze taniej.

Niewątpliwą zaletą DIY jest to, że dostajemy produkt skrojony dokładnie na naszą miarę :) Mający to czego potrzebujemy i to osobiście w DIY cenie ;)

484a8b9e29688f681415e51ed8b1d0bd.jpg38fb6750ed2890927c9e98643eb25b97.jpge4bbf9d78553d0b8a5fa37666c4e137b.jpg0a4f7ecc1bcbfb8f12a8010798abf205.jpg390487ea2010716af0ac71878c5dea4b.jpg

Wysłane z mojego M2101K9C przy użyciu Tapatalka


110x50x50 ,sump 62.5x38x40, 3x Tunze 6045, nj4500, H&S 150-F2001

Dariusz 'VDR' Rubinkiewicz

http://nano-reef.pl/topic/35493-275l-radomskie-malenstwo/

http://art.debesciak.net http://www.klub-malawi.pl

Share this post


Link to post
Share on other sites
To są zdjęcia przedstawiające sterownik jednej z lamp tzw firmowych. To już po wstępnym czyszczeniu izpropanolem. Lampa mająca w cenie cztery cyfry i 5tke z przodu.

Rozbierałem kilka tzw lamp firmowych i ...szału nie ma.

Czy warto DIY, IMHO warto. Moduły z ali działają równie dobrze, zresztą Chińczycy już dawno przejęli rynek pcb. Mcpcb np w jlpcb też zrobią według naszego projektu w całkiem rozsądnych pieniądzach.

DIY nie oznacza te, że musi być tanio. Ma być dobrze. A psuje się wszystko. Tzw firmowki tez.
Dorzucam fotkę mojej obudowy lampy DIY ;).gif' alt='default_;).gif' alt=';)'>.gif'> Anodowanie też nie kosztuje krocie.

Wieszaki do lampy ? Też robiłem ostatnio, na razie koszt 25zl i trochę materiału jeszcze zostało. Malowanie proszkowe około 50zl, choc całkiem możliwe, że będzie jeszcze taniej.

Niewątpliwą zaletą DIY jest to, że dostajemy produkt skrojony dokładnie na naszą miarę default_).gif Mający to czego potrzebujemy i to osobiście w DIY cenie ;).gif' alt='default_;).gif' alt=';)'>.gif'>

484a8b9e29688f681415e51ed8b1d0bd.jpg38fb6750ed2890927c9e98643eb25b97.jpge4bbf9d78553d0b8a5fa37666c4e137b.jpg0a4f7ecc1bcbfb8f12a8010798abf205.jpg390487ea2010716af0ac71878c5dea4b.jpg

Wysłane z mojego M2101K9C przy użyciu Tapatalka



Zdradzisz co to za profil (ten od Twojej obudowy)?


Share this post


Link to post
Share on other sites
4 godziny temu, SHARK_2 napisał:


Zdradzisz co to za profil (ten od Twojej obudowy)?

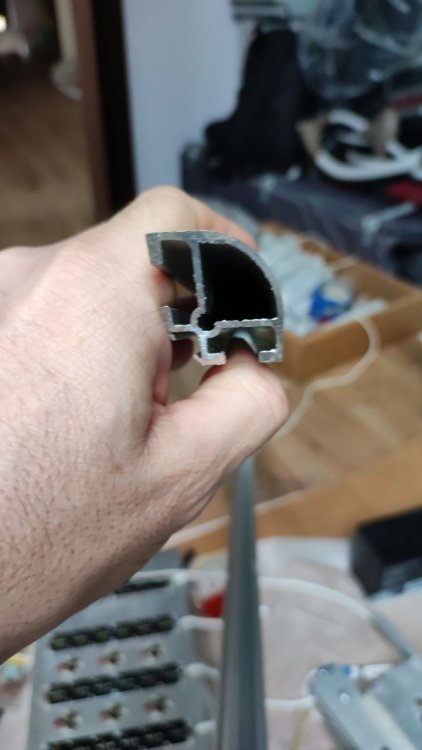

Bardzo chciałbym zdradzić :D Niestety nie byłem w stanie znaleźć identycznego - jak już to trafia się podobny ale o wyższym profilu :/  To jest jakis profil gablotowy. Przekroj taki jak na fotce. O tyle fajny ze jest miejsce aby zaczepic radiator - po prostu sie wsuwa ja na prowadnice. Jakbys gdzies znalazl taki daj znac - bo szukam od dluzszego czasu :/

Ps sciecie 45 stopni na fotce ale mysle ze oddaje jak to wyglada.



110x50x50 ,sump 62.5x38x40, 3x Tunze 6045, nj4500, H&S 150-F2001

Dariusz 'VDR' Rubinkiewicz

http://nano-reef.pl/topic/35493-275l-radomskie-malenstwo/

http://art.debesciak.net http://www.klub-malawi.pl

Share this post


Link to post
Share on other sites
Bardzo chciałbym zdradzić  Niestety nie byłem w stanie znaleźć identycznego - jak już to trafia się podobny ale o wyższym profilu :/  To jest jakis profil gablotowy. Przekroj taki jak na fotce. O tyle fajny ze jest miejsce aby zaczepic radiator - po prostu sie wsuwa ja na prowadnice. Jakbys gdzies znalazl taki daj znac - bo szukam od dluzszego czasu :/

Ps sciecie 45 stopni na fotce ale mysle ze oddaje jak to wyglada.

To jest profil 3x3cm?

Jeśli tak to podobno były dostępne w ProfMetKol-u albo w BoraMetal. Tyle, że podobno przez pandemię jest problem z jego dostępnością.


Share this post


Link to post
Share on other sites
1 godzinę temu, SHARK_2 napisał:


To jest profil 3x3cm?

Jeśli tak to podobno były dostępne w ProfMetKol-u albo w BoraMetal. Tyle, że podobno przez pandemię jest problem z jego dostępnością.


Taki masz na myśli?

Share this post


Link to post
Share on other sites
Godzinę temu, SHARK_2 napisał:


To jest profil 3x3cm?

Jeśli tak to podobno były dostępne w ProfMetKol-u albo w BoraMetal. Tyle, że podobno przez pandemię jest problem z jego dostępnością.

Suwmiarka pokazuje 2.85 x 2,85 wiec pewnie to 3x3. Dostepnosc to pół biedy. Cena teraz robi robote. Znalazlem jakis podobny to koszt na lampe o wymiarach 155x70 cm 900zl za sam profil, a jeszcze trzeba dokupic pare elementow by to skrecic do kupy ;/

5 minut temu, sith114 napisał:


Taki masz na myśli?

Ten wyjdzie bardziej prostokątny. Zaoblenie malutkie. W moim zaoblenie jest zdecydowanie wieksze - co daje wizualnie efekt, że lampa nie ma tych 6cm grubosci.


110x50x50 ,sump 62.5x38x40, 3x Tunze 6045, nj4500, H&S 150-F2001

Dariusz 'VDR' Rubinkiewicz

http://nano-reef.pl/topic/35493-275l-radomskie-malenstwo/

http://art.debesciak.net http://www.klub-malawi.pl

Share this post


Link to post
Share on other sites
