Cześć,
Na poniższych fotkach postaram się wyjaśnić bardziej szczegółowo problem:

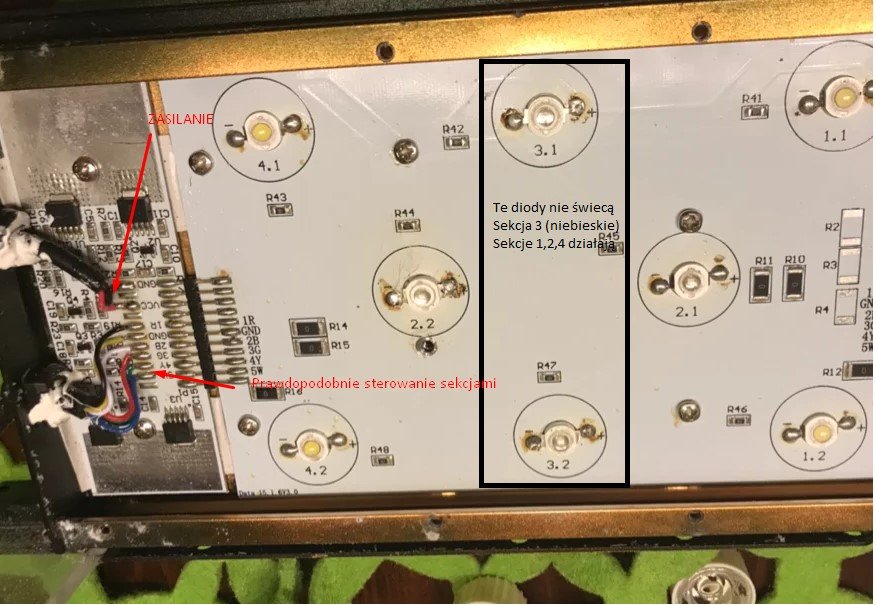

Obecna sytuacja
Sekcja 1,2,4 działa
Sekcja 3 nie działa - nie ma napięcia

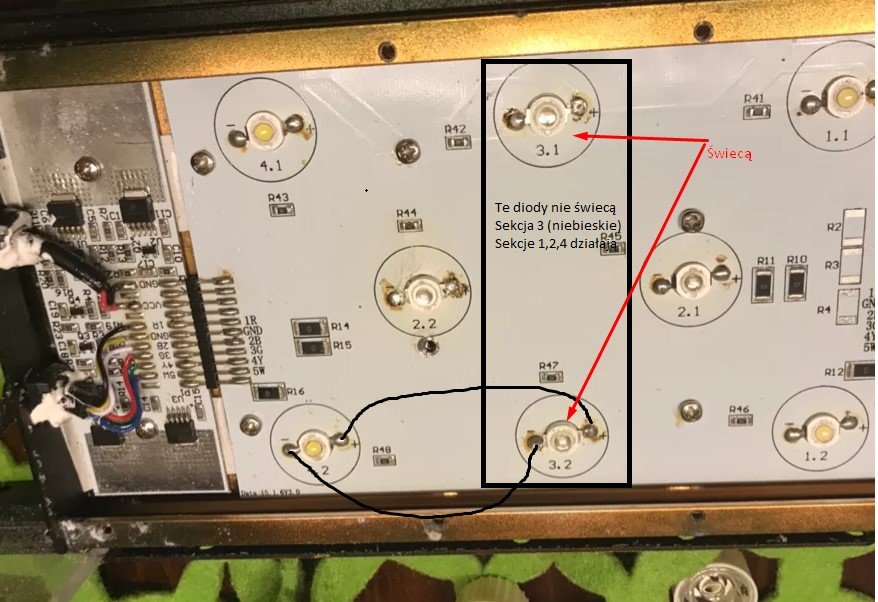

2. Jak podłącze w ten sposób to wszystkie diody z 4 sekcji (8szt) świecą diody 3.2 oraz 3.1 w pierwszym rzędzie (2szt)
UWAGA: Moja pomyłka przy malowaniu:
Jak podłącze jak na zdjęciu - to świeci tylko dioda 3.2
Jak podłącze 4.1 z 3.1 - to świecą 3.1 +3.2
Jak wiadomo przy tym rozwiązaniu, diody z sekcji 4 świecą słabiej oraz 2 diody (3.1&3.2) będę włączały się z sekcją 4.
Pozostałe 6 nie świeci (srawdzałem miernikiem to jest połączenie pomiędzy nimi wszystkimi)
Więc teraz pytanie jak mam doprowadzić prąc do sekcji trzeciej tak aby wszystkie diody świeciły w tej sekcji i nie było uzależnione od innej sekcji.
Ścieżka na płytce jest w środku - czyli brak możliwości dolutowanie itp - na "oko" nic nie jest w nich przepalone.
Jakieś sugestie ???
