robótki w pleksie... i nie tylko

[Gienek]

witam jak w temacie przedstawiam swoje nowe dzieło ; filterek przepływowy oparty o rurę 100mm wysokość ok 50 cm. Całość wycinana na laserze włącznie z grawerami. Póki co na rauarch nibco w tym tygodniu mam nadzieje że dojdzie do skutku zmiana na kształtki budmecha. Filterek w testach zasilany pompą 2500 l/h weipro i na próbę zasypany ryżem.

tu fota pokazująca gabaryty filtra

a tu dla porównania z młodszym bratem

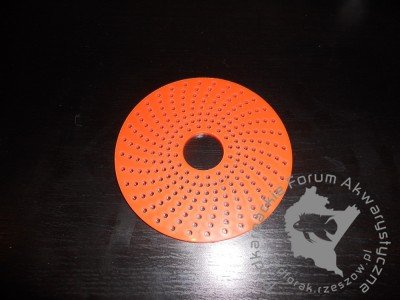

sito

tu w doborowym towarzystwie

i na koniec krótki filmik z działania

pozdrawiam

[Gienek]

witam jak w temacie przedstawiam swoje nowe dzieło ; filterek przepływowy oparty o rurę 100mm wysokość ok 50 cm. Całość wycinana na laserze włącznie z grawerami. Póki co na rauarch nibco w tym tygodniu mam nadzieje że dojdzie do skutku zmiana na kształtki budmecha. Filterek w testach zasilany pompą 2500 l/h weipro i na próbę zasypany ryżem.

tu fota pokazująca gabaryty filtra

a tu dla porównania z młodszym bratem

sito

tu w doborowym towarzystwie

i na koniec krótki filmik z działania

pozdrawiam

[Marqo]

Fajne, fajne ale nie byłoby lepiej dać wlot na spodzie filtr ? Wtedy wystarczy mniejsza pompa.

[Marqo]

Fajne, fajne ale nie byłoby lepiej dać wlot na spodzie filtr ? Wtedy wystarczy mniejsza pompa.

[Gienek]

moze i lepiej ale wtedy trzeba dorabiać podstawę lub wiercić otwór w rurze, a łatwiej było wstawić w autocadzie dodatkowy otwór w deklu pod dolot a pompa przy całej reszcie sprzętu to raczej detal..

[Gienek]

moze i lepiej ale wtedy trzeba dorabiać podstawę lub wiercić otwór w rurze, a łatwiej było wstawić w autocadzie dodatkowy otwór w deklu pod dolot a pompa przy całej reszcie sprzętu to raczej detal..

[Marqo]

No faktycznie więcej dłubania .... Dobra nie zaśmiecam tematu

[Marqo]

No faktycznie więcej dłubania .... Dobra nie zaśmiecam tematu

[Gienek]

mały update kolejny wytwór który wyszedł z moich rąk podobny jak poprzednio filtr przepływowy zaopatrzony tym razem w orurowanie budmecha i pompę new jet 1700

tym razem mały filterek lub jak kto woli reaktor do CO2 (taki był plan)

jeszcze jedna fota całości filtry i praktycznie skończony odpieniacz

Pozdrawiam

[krzlew]

:kapelusz

[Gienek]

dzięki jam nie godzien...

[rufio]

Witaj,świetna robota pozdrawiam

[R.I.P]

Robota pierwsza klasa.

PK

[Gienek]

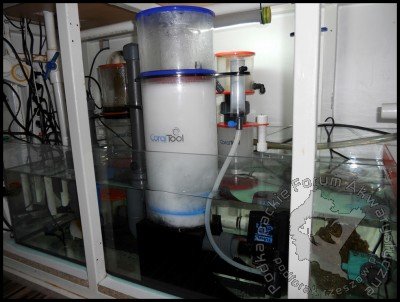

jakoś udało się uruchomić odpieniacz o tej godzinie a to krótki filmik z działania po kilku minutach, teraz jak piesze doszło ubłagane kolanko na spływie - przynajmniej tak nie chlupocze, jutro wstawię filmik z działania po nocy. Za napęd posłużył tunze hydrofoamer 9420.040 - jak dla mnie 1 klasa.

http://www.youtube.com/user/onet?feature=mhum

pozdrawiam

[Graber]

Furczy jak 150!!

[Gienek]

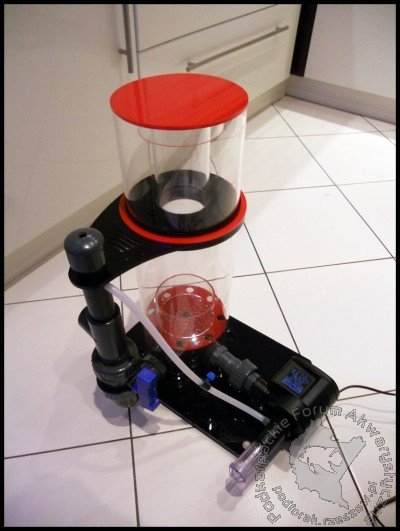

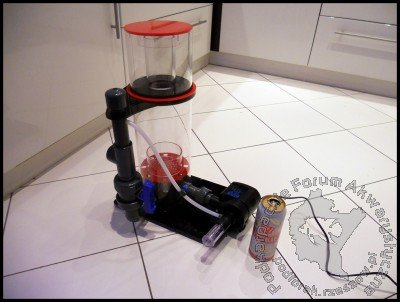

jeszcze dwie foty sprzed wodowania

[michal_natalia]

sprzęt pierwsza klasa...ale tyskiego nie pij

[Gienek]

witam ponownie. Minęła kolejna środa i kolejne zabawy z klejem Praktycznie udało się złożyć nowy odpieniacz :

rura reakcyjna 150mm wysokość ok 55 cm, rura reakcyjna posadowiona na pudełku. W podstawie dolot pompy i odpływ poprzez duże sita. Do wklejenia pozostało jeszcze parę rzeczy ale ogólnie na dzień dzisiejszy wygląda to tak:

niedługo wodowanie ...

[Gienek]

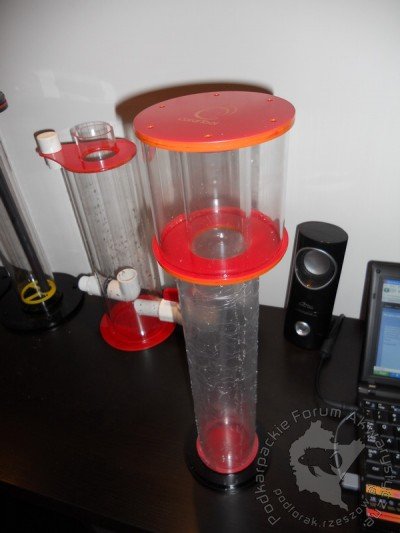

witam kolejny updacik nowy odpieniacz na rurze 100 i początki maleństwa na 70tce

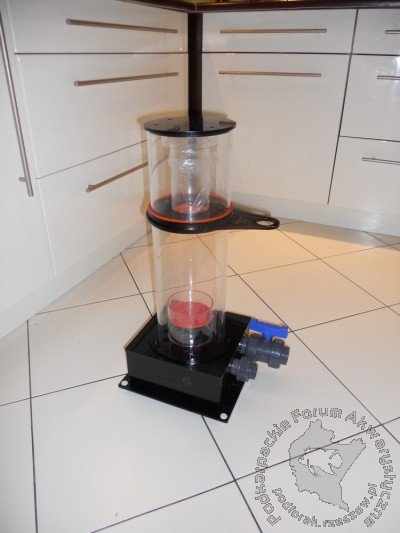

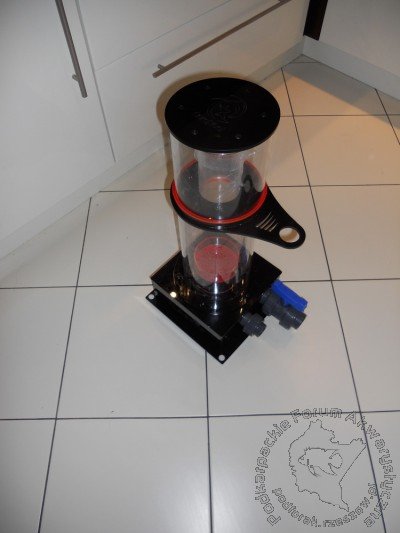

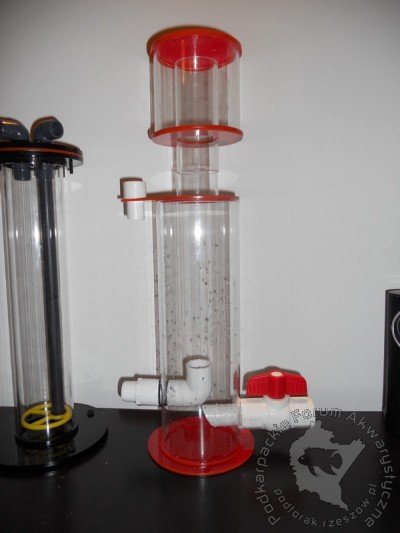

I jeszcze pare fotek skończonego nowego odpieniacza zaraz przed wodowaniem. - rura 150mm pudełko 8cm wysokości, całość wysokość ok 55cm. Powrót wody na sicie w podstawie, na wyjściu dodatkowy zawór kulowy. Za napęd posłużyła ponownie tunze hydrofoamer 9420.04

i na koniec filmik z wodowania zaraz po włączeniu.

Pozdrawiam

[Gienek]

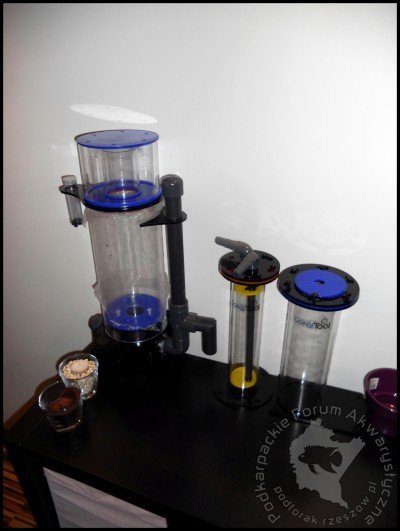

kolejny up. Dwa filterki przepływowe na rurze 100 i 70mm oraz nowy odpieniacz specjalnie sklecony pod panel na rurze 150mm

Pozdrawiam

[R.I.P]

Świetna robota !!

PK

[Gienek]

dzięki na fotce jeszcze nie dokońca posklejany ale ogólnie wyszedł całkiem fajnie. Dziś wodowanie a potem w świat

[Gienek]

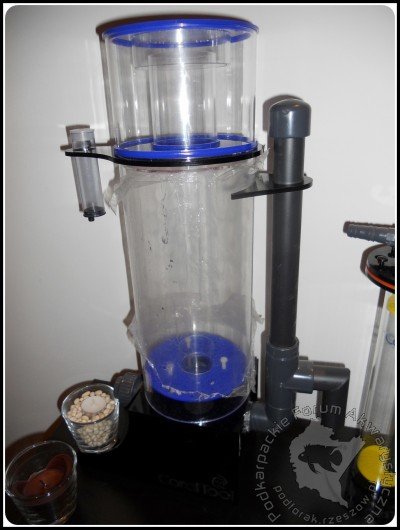

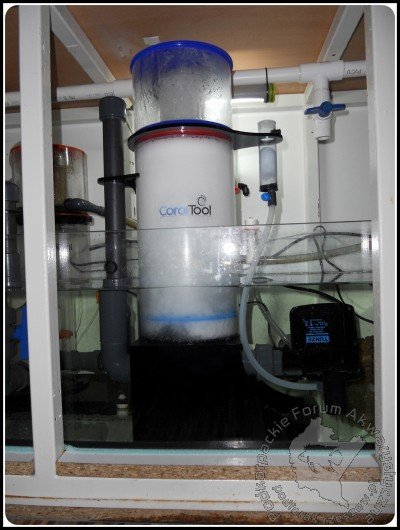

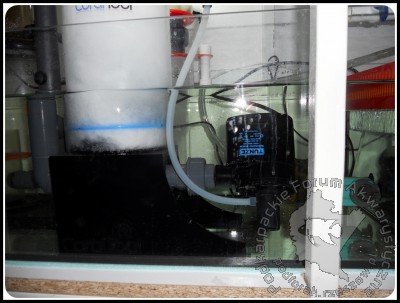

mały up z wodowania nowej pralki. Tak jak pisałem konstrukcja nietypowa przeznaczona do panela ze sporym poziomem wody

i kolejny up beta test nowego odpieniacza

i jeszcze filmik

jak zwykle pozdrawiam

[Gienek]

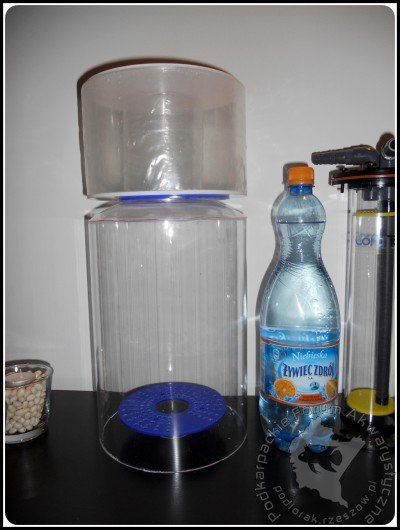

Właśnie rozpoczynają się pracę nad nowym odpieniaczem najpewniej do mojego baniaka, tak więcniedługo zwolni się dotychczasowe pienidło na 150tce. Projekcik przybrał oznaczenie kodowe : project monster z racjicałkiem sporych gabarytów. Rura 200mm wysokość z pudłem to ok 60 cm . Podstawa to pudło ok 25x35 cm jako wstępna komora, tak więc wyjdzie z tego konkretna miednica.

Na dzień dzisiejszy wygląda to tak:

rury wstępnie pocięte, a po weekendzie idą do wyrównania, pleksa do pocięcia i jak dobrze pójdzie na nast. tydzień pierwsze testy w wodzie. Za napęd na dzień dzisiejszy posłuży tunze9420.04, ale jak wszystko wypali

(żeby nie zapeszyć ) odpieniacz napędzać będzie reef octopus HY-5000S. Wtedy wreszcie z czystym sumieniem będzie mozna pomyśleć o większym szkiełku ....

[Gienek]

tym razem z innej beczki: obudowa do lampki led - ale jako że też jest z plexi więc wstawiam w tym wątku:

Obudowa zrobiona z plexy 2 mm, w dalszej kolejności dojdą potencjometry w obudowie i sensowne wyprowadzenie kabli z obudowy przez szybkozłączkę.

Pozdrawiam
