80x50x40 + 70x40x40 (3 komory)

[Stani]

Wode bedziesz co pare dni donosil czy zamontujesz RO/DI ?

Po co ta dolna czesc szafki (taka podniesiona nad podloge) ? To zmarnowane 30 cm...

Edytowane 27 Stycznia 2016 przez Stani (wyświetl historię edycji)

[Jointela]

Lepiej mieć zapas mocy jak by było za dużo możesz skręcić ale pamiętaj że wydajność ich spada wraz z wysokością podnoszenia więc tym bardziej bierz 6000l

[tommy80]

Jointela, zdaję sobię sprawę z zasad hydrauliki, więc pompa obiegowa będzie przewymiarowana.

Stani, woda RODI będzie dowożona raz na tydzień (zbiornik dolewki ok. 25 litrów), natomiast dolna część szafki celowo jest tak zaprojektowana, aby pomieścić w niej graty a dodatkowo obniżyć wysokość podnoszenia dla pompy obiegowej. W 80 cm wysokości spokojnie zmieści się sump z odpieniaczem.

Edytowane 27 Stycznia 2016 przez tommy80 (wyświetl historię edycji)

[karollo_c]

Fajny projekt. Ps. Ten zamek w avatarze to przypadek czy mieszkamy w tym samym mieście?

mobilnie

[tommy80]

Ciechanów, to moje miasto rodzinne

[karollo_c]

Życzę powodzenia i dodaję do obserwowanych.

mobilnie

[tommy80]

Pytanie techniczne. Planuję tło szyby tylnej w kolorze granatowym. Komin będzie z lewej strony. W jaki sposób wykonać taki sam kolor komina jak szyby tylnej? Chodzi o to, żeby nie widać było rur w środku komina.

Nie wiem jeszcze, czy będzie to komin zewnętrzny, czy też wewnętrzny.

Prośba o podpowiedź.

[marb]

Użyć takiego samego materiału do oklejenia z tym, że raczej nie może to być żadna folia, tylko np. lacobel.

[MateuszD]

albo szkła barwionego w masie.

[tommy80]

Ok, jak drogi jest ten lacobel? Cena prównywalna do Opti?

Silicon czarny do lacobelu, a pozostałe szyby Opti z silikonem bezbarwnym? Dobrze będzie to wyglądało?

[tommy80]

Zapadła decyzja odnośnie wymiarów akwarium i sumpa.

Mianowicie, główny zbiornik będzie wykonany w następujący sposób:

• 80cmx50x50h (szyby 8mm)

• szyba front, lewa i prawa ze szkła Optiwhite

• szyba dolna ze szkła Float

• szyba tylna ze szkła Float barwionego w masie na czarno

• klejenie bezfugowe na sylikon w kolorze transparentym

• wszystkie szyby szlifowane

• komin zewnętrzny w wymiarze ok. 20cmx10x20h

• regulowany grzebień

• spływy 2 x 32mm

• powrót 1 x 25mm


Sump:

• 70cmx40x40h (szyby 6mm)

• wszystkie szyby ze szkła Float klejone czarnym silikonem

• 2 przegrody: pierwsza - komora spływu/odpieniacza, następnie 3-szybowy "bubble stop", druga - komora pompy obiegowej

• dodatkowo jako wydzielona część - komora zbiornika dolewki


UWAGA: Podpowiedzcie proszę jakie przyjąć optymalne wymiary przegród sumpa, przy założeniu, że wydzielona przegroda dolewki musi mieć wymiary 20cmx40x40 (32litry).

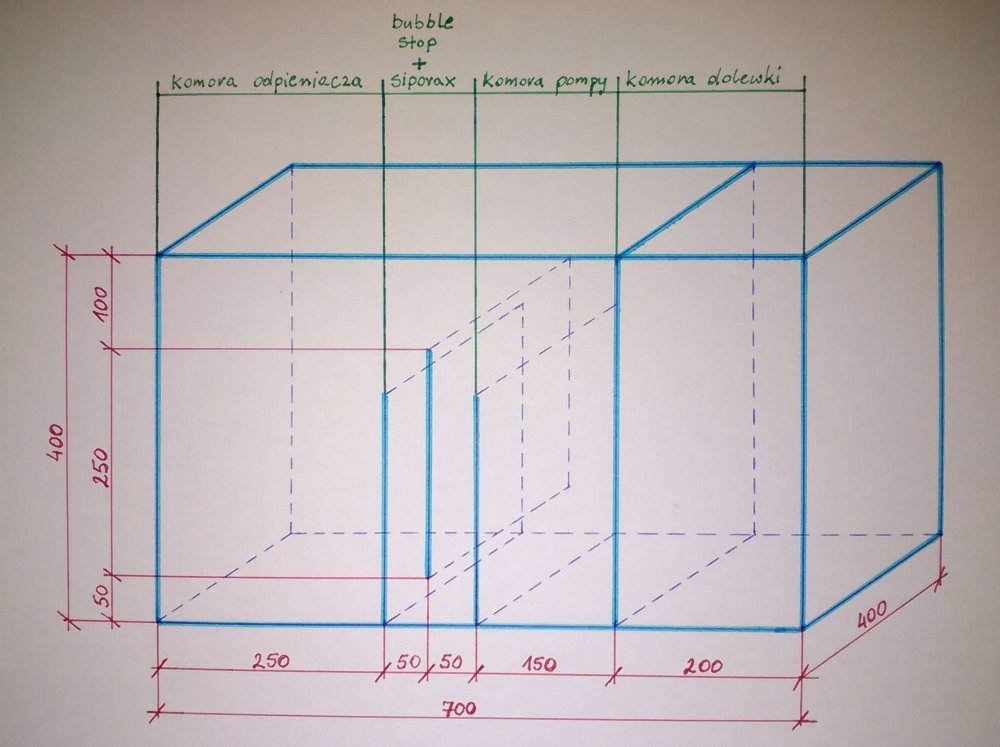

Szkic, tak na szybko...

Edytowane 5 Lutego 2016 przez tommy80 (wyświetl historię edycji)

[tommy80]

Kolejne pytanie: czy trzecia szyba przegrody "bubble stop" musi być niższa niż pierwsza? W komorze powrotu będzie ruchomy poziom wody więc zastanawiam się nad zasadnością tego rozwiązania.

[tommy80]

???

[Stani]

Z centymetr nizsza moze byc, ale chyba pytasz o wieksza roznice ?

A druga wystarczy gdy bedzie tej samej wysokosci co pierwsza.

Pod druga nie musi byc 5 cm wolnego, wystarcza 2 cm.

Widze coraz silniejsze parcie na Siporax. Czy jest potrzebny ? Na nim tez sie zbiera brud.

Moze po prostu odpieniacz moglby byc o numer silniejszy i bedzie czysto, bez bawienia sie w ustawianie rurek i ich plukanie ?

[tommy80]

Kompletowanie sprzętu...

patrz post nr 1

[tommy80]

Ostateczna wersja sumpa (tak myślę )

Proszę o uwagi do szkicu rzutu komina, który zrobiłem "na szybko".

Teraz znowu rozmyślam nad korzystniejszym usytuowaniem komina. Mianowicie jak będzie lepiej go ustawić, dłuższym bokiem wzdłuż tylnej czy bocznej ściany? Chodzi mi o montaż hydrauliki i ograniczenie oporów hydraulicznych. Wiadomo na spływie nie ma to znaczenia, ale już na powrocie będzie miało znaczenie. Pompę prawdopodobnie kupię Jebao DCT-6000.

Na logikę biorąc przemawia do mnie zaproponowane wyżej rozwiązanie.

Spływ schodzi pionowo z komina bezpośrednio do komory odpieniacza.

Rewizja identycznie.

Powrót będzie połączony za pomocą giętkiego węża z pionem hydrauliki komina (poprowadzony poziomo nad "bubble stop" i połową komory odpieniacza).

Czy dobre jest to rozwiązanie?

Edytowane 24 Lutego 2016 przez tommy80 (wyświetl historię edycji)

[ladyjj]

Cześć

Widzę,że profesjonalnie do tego podchodzisz. Jak już Ci pisałam o hydraulice nie mam pojęcia, ale mam 2 uwagi z racji na podobne wymiary zbiornika.

Po pierwsze kup filtr RODI. Nie masz pojęcia ile tej wody paruje! Ja też mam słodkie akwarium, miałam reefmaxa 105l z pokrywą i to wszystko to jest nic. Sprawdzę w najbliższym czasie dokładnie ile mi ubywa i dam znać. Dodam, że mam chłodno w domu.

I druga sprawa to pompa obiegowa. Ja mam DC 3000, chodzi na pól gwizdka i jest o.k.

Będę śledzić projekt.

Powodzenia

[tommy80]

Tylko czy pompa pod wpływem naprężeń węża nie będzie zmieniała swojego położenia (przydałby się jakiś mały kompensator drgań).

Lepiej będzie chyba poprowadzić hydraulikę powrotu nad komorę pompy obiegowej, stosując przejście z pionu w poziom i następnie znowu na pion + 2 kolana 90⁰.

Weterani od sumpów proszeni o słówko na powyższe

Ok, czekam na informacje odnośnie ilości parowanej wody. W moim Malawi 200l tygodniowo parowało 6 litrów. W morskim zakładam dwukrotnie większą ilość czyli 12 litrów. Pojemność komory dolewki max. 27 litrów. Więc myślę, że spokojnie będę w stanie zaspokoić odparowaną wodę poprzez automatyczną dolewkę raz w tygodniu a nawet większy okres.

[ladyjj]

To już na oko mogę powiedzieć, ze nie wystarczy. Mam dolewkę, a zbiornikiem na razie jest stare krewetkarium aquaela 20l i wystarcza na 4-5dni. Jutro wleję do pełna i rozpocznę obserwacje ;-)

[Alfik1980]

Za wysokie przegrody moim zdaniem. Odpieniacz pracuje w zanurzeniu ok 25 cm. Po co Ci tak wysoka przegroda aż 27 cm. Daj pierwszą na 25cm, druga może być 27cm, a trzecią możesz na 23cm. Więcej masz zapasu wody jeśli będzie brak prądu( sump pomieści spływ z komina i baniaka) a druga rzecz to łatwiej wyregulować odpieniacz nie trzeba będzie go stawiać na podstawce. Uwzględnij grubość szyb w sumpie aby pompa powrotu zmiesciła ci się w komorze.

[tommy80]

Dzięki za uwagi.

Policzyłem awaryjny zrzut wody w przypadku braku prądu. Spływ wody w ilości około 12 litrów pomieści się w zapasie sumpa około 20 litrów. Z tego co wyczytałem w dokumentacji odpieniacza na jakiejś stronie obcojęzycznej wychodzi, że optymalny poziom wody dla tego modelu oscyluje między 25-28 cm, więc przyjmuję wyższy poziom (po pierwsze na plus ilość wody w całym obiegu, po drugie do podstawy odpieniacza przykleiłem elastyczne odboje likwidujące drgania i wysokość ulega zmianie o jakieś 5 mm).

Kolejna sprawa, powyższy schemat uwzględnia wszystkie grubości szyb, więc w komorze pompy obiegowej (12 cm szerokości) spokojnie zmieści się Jebao DCT-6000, której szerokość wynosi 10 cm.

Edytowane 24 Lutego 2016 przez tommy80 (wyświetl historię edycji)

[tommy80]

Sump ewoluuje...

Zmiany nastąpiły w całkowitej wysokości oraz zmniejszeniu wysokości pierwszej przegrody "bubble stop" o 1 cm.

W szafce po ustawieniu sumpa pozostanie przestrzeń 35 cm. Jest to miejsce na montaż elektryki na tylnej ścianie, okablowania i hydrauliki.

Edytowane 26 Lutego 2016 przez tommy80 (wyświetl historię edycji)

[kepax]

Kibicuje i pilnie obserwuję.

Wysłane z mojego SM-G900FD przy użyciu Tapatalka

[tommy80]

Sump w trakcie wyceny w eRybce i w ReefShop`ie

Szafka w trakcie projektu i wyceny u kolegi...

W pierwszym poście zaktualizowana została lista zakupów.

Edytowane 2 Marca 2016 przez tommy80 (wyświetl historię edycji)

[tommy80]

Sump zamówiony w ReefShop`ie.

Ostatecznie projekt wygląda następująco (jedyna zmiana jaka nastąpiła już podczas składania zamówienia dotyczy grubości szyb, wybrałem 6mm, zmiana grubości szkła spowodowała na korzyść zwiększenie szerokości komory dolewki):

Edytowane 3 Marca 2016 przez tommy80 (wyświetl historię edycji)
