Diody led - kilka pytna

[kemaz200]

Witam,

Planuje lampe diy z ledami. Tyle ze w zyciu nie widzialem ledow na oczy tj. w takiej formie jak na ponizszych stronach ani zadnego doswiadczenia w łączeniu tego.

I tu moje pierwsze pytanie - czym sie roznia ?

https://www.maritex.com.pl/pl/creereg-xt-e-p-21522

od tych

http://led-byt.pl/pl/p/Dioda-CREE-XT-E-CoolNeutralWarm-White-1W-5W/209

cena dwa razy wieksza. Czy chodzi o ta plytke MCPCB?

Czy jak chce takich diod kilkanascie/ dziesiat to powinienem to miec - jedna dioda / jedna plytka czy moze montować ileśtam diód na jednej plytce?

Pozdrawiam,

[Sygen]

tak różnica jest że ma płytkę i w maritexie z płytką cena prawie taka sama

[kemaz200]

A nie mozna zamontowac klika diod na jednej plytce(jesli taka istnieje)?

[Sygen]

można intnieją różne

https://www.maritex....-p-26701?cpath=

ale lepiej juz kupić zamontowane diody przez profesjonalne firmy,bo samemu raczej to trochę skomplikowane

Edytowane 21 Czerwca 2016 przez Sygen (wyświetl historię edycji)

[Gość]

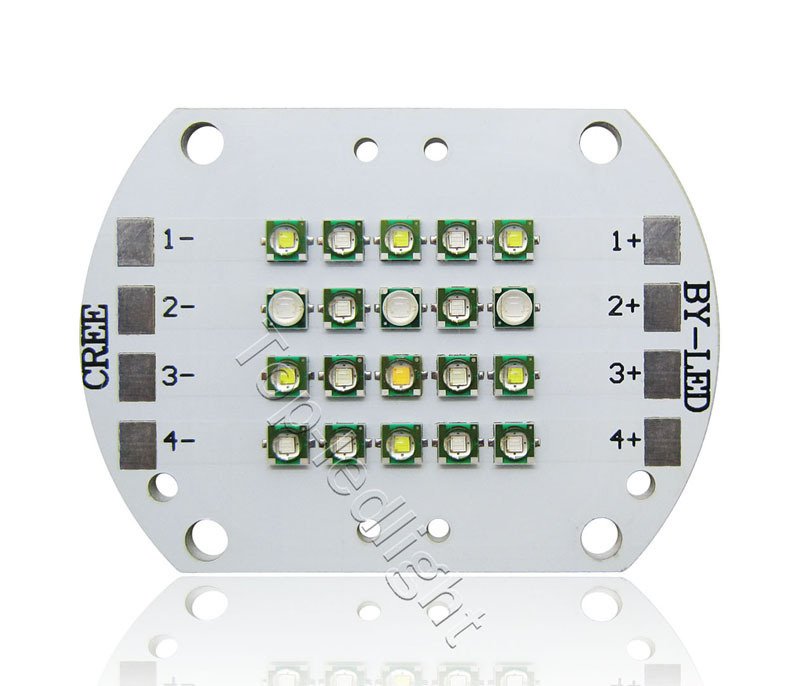

jak się porozglądasz po np. e bayu

to są np. takie

http://www.ebay.com/...8QAAOSwZG9WijGX

http://www.ebay.com/...sd=222122759299

Edytowane 21 Czerwca 2016 przez Gość (wyświetl historię edycji)

[kemaz200]

Skoro wszyscy robia na tych pojedynczych to rozumiem ze takie natezenie diod (jak na tej podanej matrycy) na tak malej powierzchni jest niepotrzebne, racja? Czy jakis inny powod?

[Gość]

wymiary lampy (wielkość zbiornika) i chłodzenie

poza tym raczej ciężko dostać np. panel od http://maxspect.pl/celestial.html

i zrobić sobie DIY

[kemaz200]

Ok. Dzieki.

Jeszcze jedno czy to

http://led-byt.pl/pl/p/DRIVER-LED-sterownik-CREE-XT-E-XP-G-1500mA/606

jest ok do diód Xt-e . W poradniku pisano że driver powinien być mniejszy ~1300mA. A tu jest niby dedykowany dla tych diód i ma 1500mA?

[Sygen]

driver można ustawić na dany prąd,kupując poproś z jakim prądem chcesz mieć ustawiony

[kemaz200]

OK. W końcu zaczyna mi się klarować całość. Wielkie dzięki.

[kemaz200]

Pytan ciag dalszy

Po co daje się sterownik ? żeby ograniczyć prąd dajemy opornik(za parę groszy).

A jeśli chodzi o stabilizację to praktycznie każdy zasilacz ma wbudowaną stabilizację.

Więc?

[Gość]

opornikami nie zrobisz wschodów i zachodów

driver ustala Ci prąd na stałe i można do niego podłączyć (bez zabawy w lutowanie dodatkowych oporników) np. 2 czy 6 diód

[kemaz200]

Ok. oporniki nie przejda. ale driver to nic innego jak zrodlo pradowe. A to mozna zrobic za pare zl, a nie kilkanascie http://led-byt.pl/pl...P-G-1500mA/606. A wschody i zachody to przeciez nie driver robi.

Edytowane 22 Czerwca 2016 przez kemaz200 (wyświetl historię edycji)

[Gość]

A wschody i zachody to przeciez nie driver robi.

driver - z PWM

zamiast do każdej diody osobny - kup np. taki

http://allegro.pl/przetwornica-driver-led-175ma-1400ma-co-175ma-p-i6263990786.html

i podłącz np. 6 sztuk (24V)

(jak widzę myślisz o cree które wymagają większego prądu)

[kemaz200]

Poki co szukam jaki jest spadek napięcia pod XT-E RB. W specu jest napisane że przy 350mA spadek od 2.85 do 3.4. To jaki będzie przy 1300mA??

Karta Charakterystyki

Pod mapka dojazdu pliki do pobrania.

http://led-byt.pl/pl/p/Dioda-CREE-XT-E-CoolNeutralWarm-White-1W-5W/209

[Gość]

w opisie stoi : Napięcie pracy: 2,9V-3,4V

dużą tą lampę planujesz ? ile ledów ?

(a przy okazji - ale wiesz że te ledy są sterowane pądem a nie napięciem ? )

[kemaz200]

Myslalem o 9 ledow na 1300mA.

2 szeregi ze sterownikami.

To moge wrzucic na 12V zasilacz.

Koszt tego sprzetu to 350zl(z przesylkami) + koszt obudowy

Słabo jak na male błazenkarium.

I dlatego zadalem to pytanie"

http://nano-reef.pl/...5-lampa-do-50l/

Dlatego tu raczej pytam teoretycznie, a nie konkretnie co i jak zrobić.

A że sterowane prądem to wiem. Kalkuluje tylko jakie napięcie zasilacza będzie pi razy oko potrzebne.

Edytowane 22 Czerwca 2016 przez kemaz200 (wyświetl historię edycji)

[Gość]

zobacz tu

http://nano-reef.pl/topic/77795-co-potrzeba-do-budowy-lampy-diy-led-3-kanaly-i-arduino-okolo-50w/

i tu

http://nano-reef.pl/topic/77673-6-kanalowy-sterownik-led-aqma-led-control-by-magu/

jak się postarasz to wyjdzie koło 300zł

chyba że 2 kanały (12 ledów) to oczywiście mniej

[Quest]

Silvia ten panel http://maxspect.pl/celestial.html

jest na tych diodach nie widzę w nich nic super chyba że coś przeoczyłem

Cree® XLamp® XR-E EZ1000

Viewing Angle: 90°

Chip size: 980um x 980um

LED size: 7mm x 9mm x 4.4mm

Efficacy: 73 lumens/watt at 1A Cree® XLamp® XR-E EZ1000

Viewing Angle: 90°

Chip size: 980um x 980um

LED size: 7mm x 9mm x 4.4mm

Efficacy: 73 lumens/watt at 1A

[Gość]

Silvia ten panel http://maxspect.pl/celestial.html

jest na tych diodach nie widzę w nich nic super chyba że coś przeoczyłem

Cree® XLamp® XR-E EZ1000

Viewing Angle: 90°

Chip size: 980um x 980um

LED size: 7mm x 9mm x 4.4mm

Efficacy: 73 lumens/watt at 1A Cree® XLamp® XR-E EZ1000

Viewing Angle: 90°

Chip size: 980um x 980um

LED size: 7mm x 9mm x 4.4mm

Efficacy: 73 lumens/watt at 1A

wymiary
