LAMPA LED DIY - parainstrukcja budowy

[big daddy]

Zostanę przy gwiazdkach gdym chciał zastosować sterowanie wentylatorów na wzrost temp. to muszę sobie jeden kanał pwm zostawić na to?

Wysłane z mojego LT26i przy użyciu Tapatalka

Ja zrezygnowałem z jednego kanału dla led o wykorzystałem go na chłodzenie , dopisałem sobie do oryginalnego kodu sterowanie wentylatorem w zależności od temp. lampy. Fajny bajer i jestem zadowolony, ale chyba nie chcesz się jeszcze uczyć programowania w C

Silvia podał Ci dobre rozwiazanie, zresztą u maga też znajdziesz patenty na ten problem.

Wysłane z galaktyki S4

Edytowane 3 Lipca 2016 przez big daddy (wyświetl historię edycji)

[pecetowiec]

http://allegro.pl/wylacznik-termiczny-5a-250v-otwarty-30c-i6195572853.html

i

http://allegro.pl/wylacznik-termiczny-5a-250v-otwarty-35c-i6195573326.html

i masz "sterowanie" 2 coolerów

To ja zdecydowanie wolę ten sposób

Wysłane z mojego LT26i przy użyciu Tapatalka

Rozumiem że ten czujnik mocuje do radiatora a kabelek na drodze prądu płynącego z drivera stepdown do wentylatora, tylko na plusie czy minusie?

Edytowane 4 Lipca 2016 przez pecetowiec (wyświetl historię edycji)

[pecetowiec]

Tak samo, wyliczyłem Ci już że będziesz miał 7 driverow, czyli siedem nitek. Każdy kolor osobno i dwa driver z RB.

Nie nie pisze o cree, kupiłem 5W Power Led na chipie Epistar.

Sprzedający tomislawus, allegro.

Jestem na kom nie dam ci linka

Tak, też uważam że po dwie z koloru wystarczą.

Driver darelteka pociągnie max 36V

Wysłane z galaktyki S4

Te drivery co ma na alledrogo z pwm http://www.allegro.pl/ShowItem2.php?item=6237528814 brać w ciemno? Tylko ampery policzyć afkorse

Wysłane z mojego LT26i przy użyciu Tapatalka

Edytowane 4 Lipca 2016 przez pecetowiec (wyświetl historię edycji)

[big daddy]

Tak brać w ciemno, tylko zwróć uwagę co kupujesz, potrzeba Ci 680mA i jeden na 350mA(blue 1W)z tego co pamiętam. Oni mają różne aukcje na te drivery, różne wartości prądu.

Wysłane z galaktyki S4

[Gość]

Rozumiem że ten czujnik mocuje do radiatora a kabelek na drodze prądu płynącego z drivera stepdown do wentylatora, tylko na plusie czy minusie?

plusie (jak każdy inny wyłącznik - odcinasz napięcie przed urządzeniem)

[pecetowiec]

http://allegro.pl/ar...6209858199.html

czy takie arduino jest ok?

bo bym z driverami zamówił...

i jeszcze dla pewności

do nitek 700mA zamawiam takie drivery http://allegro.pl/dr...6059214119.html

a do nitek 350mA takie http://allegro.pl/dr...6014080500.html

wg obliczeń zasilacz wychodzi mi 7-7,5A

Edytowane 4 Lipca 2016 przez pecetowiec (wyświetl historię edycji)

[Gość]

drivery jak zamawiasz napisz @ żeby ustawili firmowo na tyle ile potrzeba czyli 680mA i 320mA

i zasilacz ,,,

jakie 7A ??? robisz lampę 150W ? - policz jeszcze raz (1V x 1A = 1W)

[big daddy]

Arduino będzie ok

6x0.7A 4.2A +0.35=4.55A

Na siłę wcisniesz 5A bo i tak nie będziesz świeci na 100%, ale lepiej 6A, nie wiem skąd Ci wyszło 7.5

Wysłane z galaktyki S4

[pecetowiec]

6x 680 + 320 to 4.4A dodać zapas wychodzi 7... Przeliczam wg pierwszego postu... 15% do sumy z driverów i ekstra 50% chyba że coś źle zrozumiałem

Wysłane z mojego LT26i przy użyciu Tapatalka

Edytowane 4 Lipca 2016 przez pecetowiec (wyświetl historię edycji)

[big daddy]

Za duży ten zapas moim zdaniem, jeśli coś jest przewidziane na 5A to może normalnie pracować przy 5 amperach. Zapas dajemy żeby nie wysilac systemu. Dłużej popracuje. Zobacz co i za ile uda Ci się znaleźć i sobie zdecydujesz czy kupisz 5, 6 czy 8A. Za czyjąś kase to łatwo dodawać zapas 50 procent

Pamiętaj też, że musisz mieć zasilacz stałonapieciowy. Jest trochę problem z wyborem bo ceny nie da niskie tych z większą mocą.

Wysłane z galaktyki S4

Edytowane 4 Lipca 2016 przez big daddy (wyświetl historię edycji)

[pecetowiec]

Też mam z tym nie lada problem :/ już mam ponad 160zł w koszyku a to samo andurino diody i drivery... Jak piszecie że 5A starczy to co ja się będę z Wami spierał zawsze trochę grosza w kieszeni

Zastanawiam mnie jeszcze zasilanie andurino, jego można zasilać również z zasilacza lampy tak jak wentylatory.

Wysłane z mojego LT26i przy użyciu Tapatalka

Edytowane 4 Lipca 2016 przez pecetowiec (wyświetl historię edycji)

[Gość]

"szpeje" do lampy wychodzą jakieś 300 - 350zł

[pecetowiec]

Zaczynają się piętrzyć koszty... gdyby wpadł wam w oko jakiś zasilacz 24V 5A to będę serdecznie wdzięczny, jak na razie znalazłem taki https://www.neoled.com.pl/zasilacz_led_glg_150_24A.html ale syczy mi w kieszeni...

Już lekką ręką widzę jakieś 400zł za lampę do 64l.... pociesza mnie fakt że będzie również odpowiednia do minimalnie większego zbiornika ale na początek z przygodą zaciśnięte zęby na razie mam.

[big daddy]

To nie jest niestety tak tanio, robisz sam ale pewnych kosztów nie da się oszukać, na pocieszenie możesz poszukać gotowych lamp z takim sterowaniem

Zasilacz to największy koszt, oczywiście że lepszy bylby większy tylko jak pisałem...

Cóż mogę jeszcze poradzić...

Jak mówiłem, zaczyna się liczenie sił na zamiary, miałem to samo

Możesz szukać jakiś zasilaczu tańszych od laptopów, plus taki że kypisz już za 40 zł minus że zazwyczaj mają tylko około 20V więc liczenie od nowa, pewnie więcej driverow potrzeba. Mógłbyś użyć dwa, lub nawet trzy zasilacze w zależności jaki amperaż dorwiesz. Szukaj może znajdziesz coś tańszego.

Arduino można oczywiście zasilić z tego zasilacza, tylko trzeba zastosować jakiś stabilizator napięcia np LM7812 lub mniejszy to zależy ile mocy traconej będzie na stabilizatorze, nie można przesadzić. choć dla zdrowia samego stabilizatora na płytce, przydało by się jakeś 7.5V(arduino może być zasilane napięciem od 7 do 12V, sieć radzi jednak oszczędzać chinskie stabilizatory), ja mam dwanaście i działa na razie. Jeszcze jedno ważne, musi to być zasilacz transformatorowy, nie powoduje zakłóceń i zwiech płytki. W Twoim przypadku jest to lampa więc podlaczenie pod zasilacz impulsowy szkód nie narobi, może tylko denerwować.

Taki zasilacz typowo do samego arduino można kupić za kilka złotych na allegro.

Edit:

Przypomniało mi się że jak ja szukałem znalazłem 100W przetwornice na ebayu za 10 dolarów, była do zabudowy ale cena niziutka

http://m.ebay.com/itm/100W-AC-DC-Converter-110V-220V-to-24V-DC-6A-Power-Supply-Switching-Transformer

Edytowane 4 Lipca 2016 przez big daddy (wyświetl historię edycji)

[pecetowiec]

Czyli jak dołożę kolejny (dobry) driver czy tam stabilizator stepdown to wszystko idzie z jednej wtyczki, mi to gra.

Powiedz mi zatem tak szczerze, jak będę świecił 75% całkowitej mocy lampki to mogę na chwilę obecną kupić 5 A bo nic nie znalazłem taniej jak ten powyżej... jak będę zwiększał moc w przyszłości to najwyżej wymienie sobie sam zasilacz.

Przypomniało mi się że jak ja szukałem znalazłem 100W przetwornice na ebayu za 10 dolarów, była do zabudowy ale cena niziutka

http://m.ebay.com/it...ing-Transformer

dobra tylko jak to ugryźć? to jest do ustawienia, mostkowania bóg wie co jeszcze? coś do tego jeszcze potrzebuję czy przykręcam gdzieś w lampie i bangla?

Edytowane 4 Lipca 2016 przez pecetowiec (wyświetl historię edycji)

[Gość]

zasilacza szukaj na allegro - poniżej stówki powinien się jakiś znaleźć

np za 70zł

http://allegro.pl/zasilacz-montazowy-do-napedow-bram-24v-5a-120watt-i6256244319.html

ja poskładałem lampę 3 kanały 54W za 300-320zł czy cos koło tego (bez obudowy)

albo mocniejszy za 85

http://allegro.pl/zasilacz-mean-well-24v-6-5a-156w-lrs-150-24-nowosc-i6011693163.html

poszukaj dalej to może znajdziesz lepszy

[big daddy]

Jak widzisz Silvia jest mistrzem w wyszukiwaniu , lepiej to teraz wygląda?

Wodoodporność olej , zrób tak żeby nic mu się nie stało, albo raczej tobie

Wysłane z galaktyki S4

[pecetowiec]

zasilacza szukaj na allegro - poniżej stówki powinien się jakiś znaleźć

np za 70zł

http://allegro.pl/za...6256244319.html

ja poskładałem lampę 3 kanały 54W za 300-320zł czy cos koło tego (bez obudowy)

albo mocniejszy za 85

http://allegro.pl/za...6011693163.html

poszukaj dalej to może znajdziesz lepszy

mistrzu!

zasilanie zawsze mogę wyprowadzić po za zasięg akwarium:) Andurino zatem zasilę oddzielnie jak ma mi się wieszać a rzeczywiście za parę złotych kupię zasilacz więc tyle samo co za przetwornicę do niego.

[Gość]

zawsze możesz też dać 2x "laptopowe" 24V 3,5A .. po 30pare zł używane

moja 54W śmigała na jednym .. podobnym do tego

http://allegro.pl/zasilacz-do-laptopa-sieciowy-110-240v-3-5a-15-24v-i5744101434.html

[pecetowiec]

a jak zniesie to andurino? nie będzie się gryzło? bo tam mase bierze się chyba z zasilacza? czy coś mylę

Edytowane 4 Lipca 2016 przez pecetowiec (wyświetl historię edycji)

[big daddy]

Nic się nie będzie "gryzło"

Pamiętaj o połączeniu razem mas wszystkich zasilaczy i arduino.

Wysłane z galaktyki S4

[pecetowiec]

zamówię ten jeden 6,5A będzie na zaś i bez kombinowania.

350zł jak na razie o_O jeszcze kable i jakieś spienione pcv na obudowę

[big daddy]

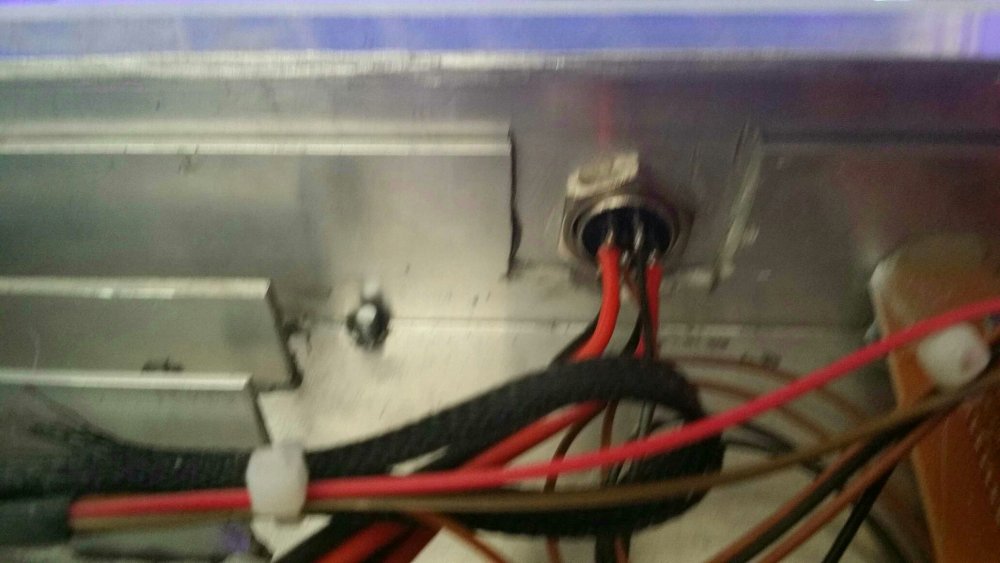

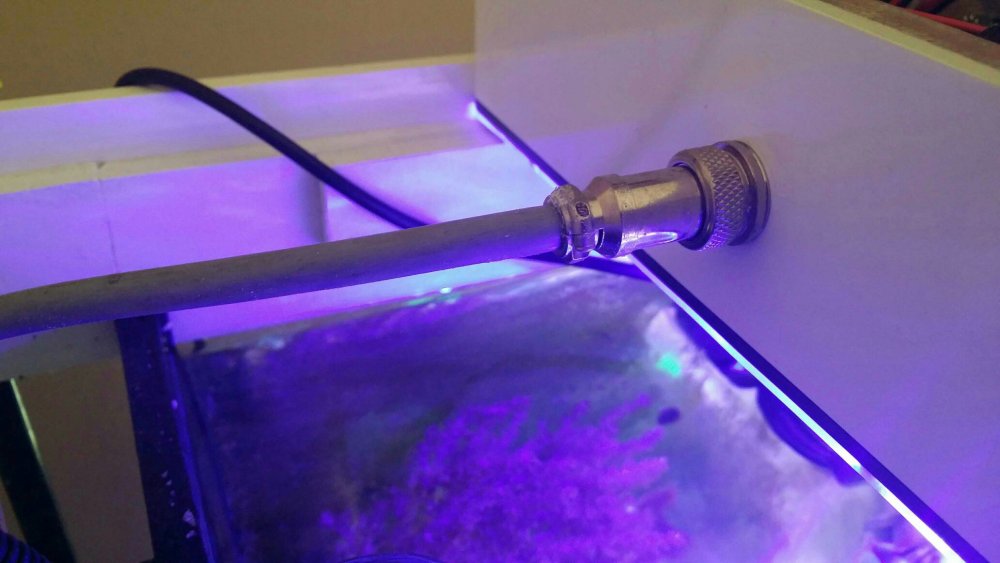

Jeśli chcesz w miarę estetycznie ogarnąć te kable polecam wtyk i gniazdo mikrofonowe, jest toto rozkręcenie i kosztuje parę groszy. Kupisz pięcio pinowe to podepniesz 230 i 12 do arduino jednym przewodem. Wszystko puścisz jednym kablem.

Wysłane z galaktyki S4

[pecetowiec]

Zrobię z siebie idiotę ale chyba nie kumam? na końcu kabla masz wtyczkę do gniazda i wewnątrz podajesz prąd 230V do tych pinów a z nich rozdzielasz prąd oddzielnie do zasilacza, lampy, andurino i np do wentylatora? tam się nie iskrzy pomiędzy tymi pinami?

[Gość]

nie 230 a 24V i zasilanie arduino 7-12V (czy ileś tam), wentylatory można dać przetwornicę obniżającą i zasilać z 24

230 tez się da podpiąć - tylko po co ? (i pewno trzeba by na piny pozakładać koszulki termokurczliwe ... dla spokojności)
