Nietypowy sump dla akwarium 300 litrów

[Toyo]

Robię projekt akwarium do istniejącej szafki w kuchni. Problem polega na tym, że nie mogę przerobić mebla. Akwarium zaś ma służyć za ściankę oddzielającą kuchnię od jadalni. Uprzedzając obawy dot. stuków i straszenia ryb poprzez klepanie schabowych - nie przewiduję takich czynności na tej części kuchni..

W szafce miałem półki które zdemontuję, niestety pionowa gródź musi zostać - dlatego muszę podzielić sump na 2 części. Pojemność całkowita - 70 litrów.

Proszę Was o ewentualne porady / komentarze.

W akwarium będzie trochę miękkich korali, 8 typowych rybek - bez szaleństw.

Odpieniacz - DIY by mieścił się w komorze zrzutu

[volf]

Pionową przegrode można zdemontować i wstawić dwie pionowe kantowki. Przy pompie obiegowej o większej wydajności te przeloty mogą mieć za małą przepustowość.

[Gość]

albo wyrzynarka ale kantówki lepsze bo zawsze można wykręcić i swobodnie wyjąc sumpa

[Toyo]

Pionową przegrode można zdemontować i wstawić dwie pionowe kantowki. Przy pompie obiegowej o większej wydajności te przeloty mogą mieć za małą przepustowość.

Dałem 3 przeloty 30mm każdy... Ale przeliczę jeszcze raz....

Co do kantówek to nie jestem pewien, czy moja małżonka to przeżyje.... No i pozostaje problem tego, że gdy będę chciał wyciągnąć sump to wcześniej będę musiał spuścić wodę z akwarium, gdyż wyciągnięcie kantówki mogłoby spowodować zarwanie się mebla....Muszę to przemyśleć..

Edytowane 17 Października 2016 przez Toyo (wyświetl historię edycji)

[karollo_c]

Ciekawe jak Ty to policzysz .

mobilnie

Edytowane 17 Października 2016 przez karollo_c (wyświetl historię edycji)

[Toyo]

Ciekawe jak Ty to policzysz .

mobilnie

Przyjmuje się w instalacjach wodnych maksymalną prędkość wody w grawitacyjnych spustach 1 m/sek.

Mając średnice 3 spustów (przekrój poprzeczny) wiadomo ze w ciągu sekundy maksymalnie przeleci 3 (bo 3 rurki) x Pi x 0,015 x 0,015 m2 gdzie 0,015 - promień światła rurki.

Stąd wiadomo ile litrów przeleci na sekundę. Z tego przeliczamy m3/h i porównujemy z pompą + pewien współczynnik bezpieczeństwa (0,5).

Wychodzi mi 3,2 m3/h....

Przy rurociągach tłocznych zakładamy prędkość maksymalną 4 m/s... Ale to zupełnie inna historia... :-)

Edytowane 17 Października 2016 przez Toyo (wyświetl historię edycji)

[karollo_c]

Okay ale zwróć uwagę że jest jeszcze ciśnienie słupa wody.

Szczerze wątpię żebyś przy takim zastosowaniu rur uzyskał prędkość 1m/s przepływ. Ale wg mnie te rury warto uzbroić w spory zapas bezpieczeństwa. Pewnie nawet nie zapełnią się do połowy podczas zwykłego przelewania o ile będą na tej samej wysokosci.

mobilnie

Edytowane 18 Października 2016 przez karollo_c (wyświetl historię edycji)

[Toyo]

Ok. Postanowiłem pokazać jak się zakończył projekt - Panelem bocznym

Akwarium skrócone do 165 cm tworzy wraz z panelem literę L o długości 190 cm i szrokości 50 cm. Ściana akwarium przyległa do panela jest o 4 cm obniżona względem pozostałych. Tu zabudowałem grzebień. Komory: 2,5 - Komora odpieniacza, wąska komora na siporax oraz duża komora pompowa. Pompowa jest duża bo nie wiedziałem czy czegoś jeszcze do niej nie wstawię. Zobaczymy poczekamy. Dzięki zastosowaniu panela mam:

 - głośniej w pokoju :-(

- wolną szafkę na graty pod akwarium :-)

- mniejsze akwarium :-(

- nie musiałem wiercić w blacie ze stali nierdzewnej :-)

- brzydki widok na panel :-( (ale to załatwię panelami z nierdzewki)

- mniejszą (1000 l/h) i cichszą pompę obiegową bo poziom wody jest utrzymywany w komorze pompowe wysoko - i pompa się nie napracuje... :-)

- możliwość zastosowania wysokiego odpieniacza (zbudował go dla mnie Erni) o dużej wydajności przy zastosowaniu małej sterowaneniej - Jebao 2000  DC (cichej)  pompy igiełkowej  :-)

- jak się później okazało pompa Jebao 2000 DC ze sterownikiem ma problem z utrzymaniem stabilnych obrotów przy innej wydajności niż maksymalna. Gdy leci na max problem znika. :-

- zlew  wody i nieczystości z odpieniacza prosto do zlewu kuchennego:-)

- brak stersu z utratą zasilania - nic mi się nie przeleje

Na przed ostatnim zdjęciu stan obecny (tylko ukwiał zmienił sobie lokalizację - mam na dzieję że ostatecznie....).



Dziękuję za podpowiedzi a w szczególności koledze Erni'emu który podsunął mi ten pomysł.

PS. Zapomniałem dodać, że podczas klejenia akwarium postanowiłem zmniejszyć komorę pompową a powiększyć środkową. To umożliwiło mi wygospodarowanie miejsca na Siporax. Nie mam komory na dolewkę. Załatwiłem to automatyką - zastosowałem sterownik PLC Wago który dzięki podłączeniu do niego czujnika ultradźwiękowego kontroluje poziom wody w komorze pompowej. Sygnał jest uśredniany z 200 próbek (sterownik odczytuje ok. 80 pomiarów na sekundę) co umożliwiło ustalenie wąskiej histerezy na tolerancje odparowania. W sumie wystarczy że odparuje ok. 0,2 l wody by sterownik otworzył elektrozawór na wodę do filtra RODI skąd czysta woda trafia bezpośrednio do środkowej komory panelu bocznego. Generalnie zaletą czujnika ultradźwiękowego jest to że nic nie moczy się w wodzie a lokalizacja w komorze pompowej umożliwia płynną regulację ilości wody  w panelu.

Sterownik także kontroluje w sposób ciągły oświetlenie LED poprzez wyjścia analogowe 0-10V sterujące 5 zasilaczami z możliwością regulacji natężenia prądu. Pozwala to na płynne odzwierciedlenie zmian oświetlenia w zależności od pory dnia. W przyszłości podłączę pomiar temperatury może jakieś pomiary - zobaczymy. Napisałem też programik na PC który pozwala mi monitorować stan pracy kontrolera i pokazuje co się aktualnie dzieje.

Pokrywę wykonałem ze stali nierdzewnej, kwasoodpornej o gr. 1mm. Jest 2 częściowa - przykrywa zarówno akwarium jaki i panel. Nic z niej nie wystaje  dzięki klapce wyciągam kubek odpieniacza.  Utrzymując wysoki poziom wody w komorze pompowej napotkałem problem zbierania się osadu na powierzchni wody w tej komorze - problem rozwiązałem nawiercając rurę odpływową z pompy obiegowej tuż na d pompą wiertłem fi 2,5 w taki sposób by woda zaburzała powierzchnię. To z kolei spowodowało zakłócenia pomiaru poziomu widoczne na wykresie z programu. Filtracja poprzez uśrednienie 200 pomiarów uspokaja temat i znowu mogłem zawęzić histerezę dolewki wody RODI

Jakiś syf mi się z niepotrzebnym odnośnikiem wstawił.... na razie nie wiem jak to cholerstwo wywalić....

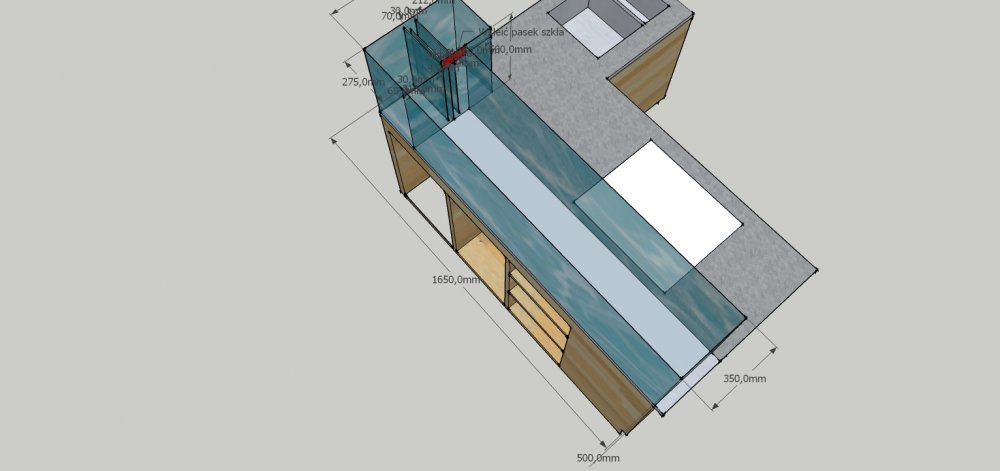

Widoku z góry wraz z blatem kuchennym (płyta indukcyjna więc nic nie pęknie....)

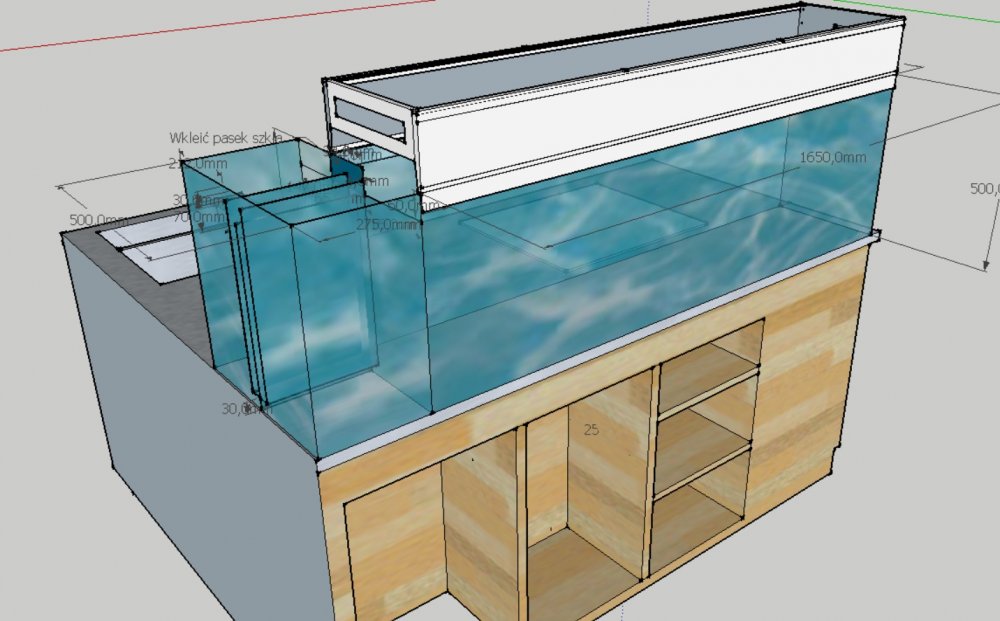

Akwarium i panel - na modelu tylko pokrywa akwarium

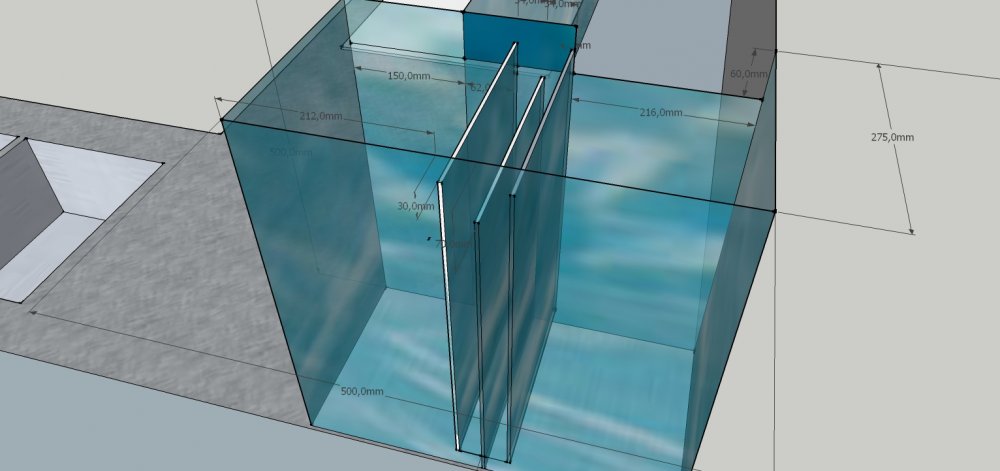

Panel z boku

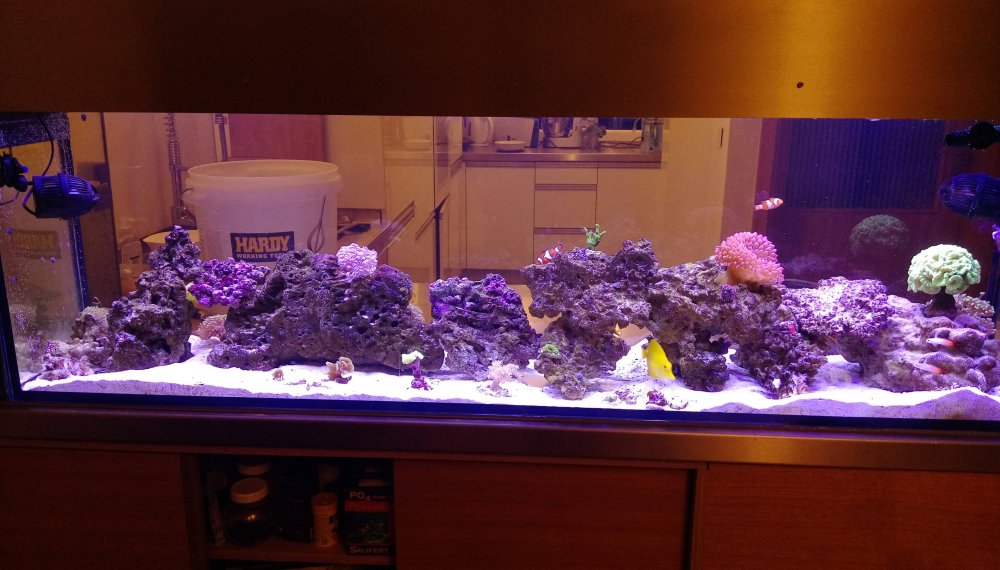

Stan obecny

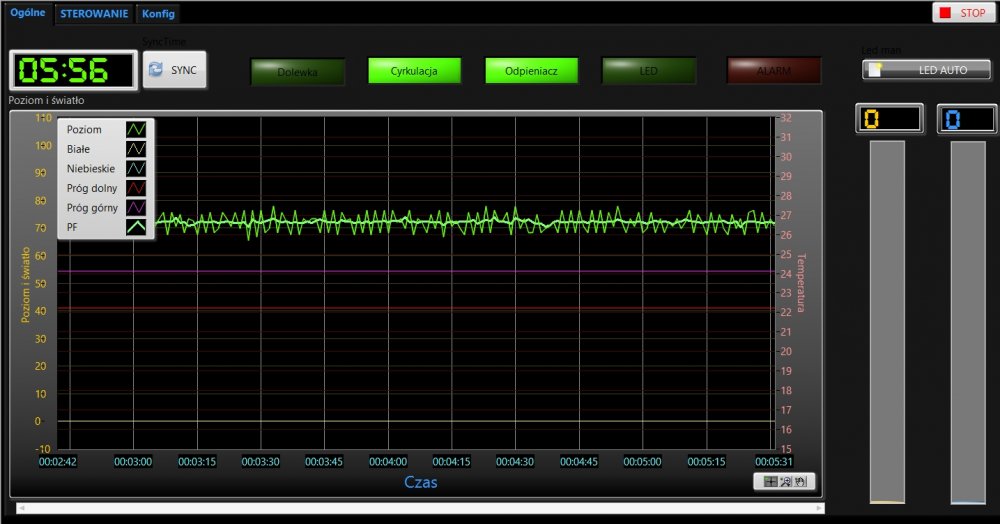

Program na PC - nazwałem go AquaVis (mam nadzieję, że nazwa nie jest zastrzeżona.. :-) )
