Lampa led 40 cm

[wally]

Witam wszystkich,

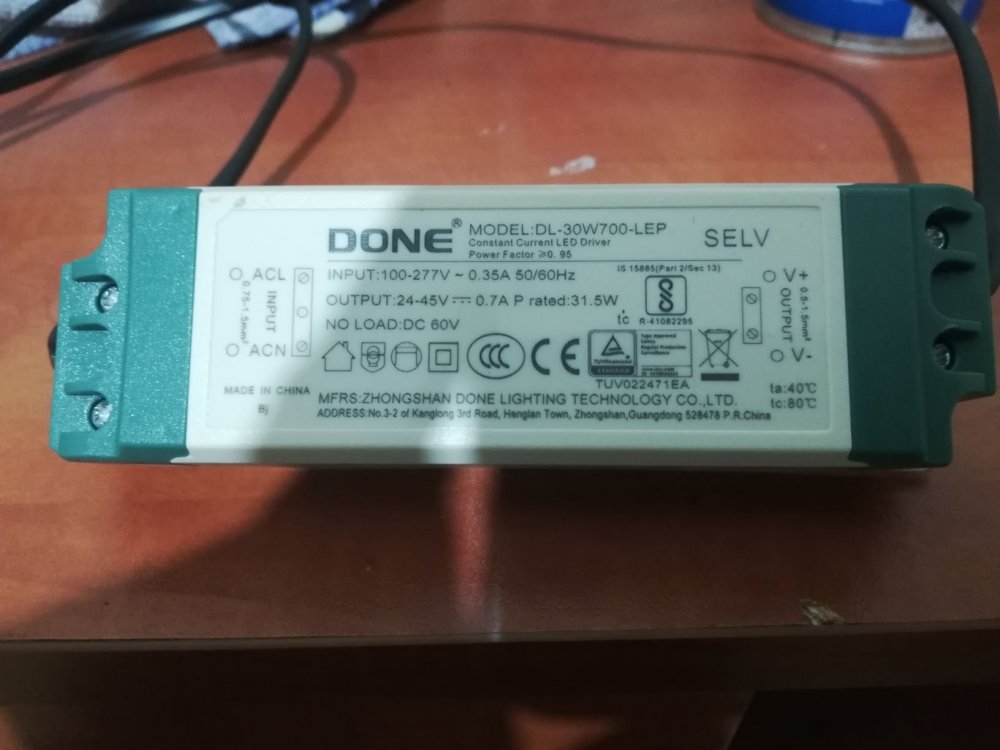

Jest to mój pierwszy post na forum, więc może zacznę od przedstawienie się i kilku informacji. Mam na imię Michał. Akwarium, jakie planuję, to kostka 40x40x40 z sumpem. Powoli kompletuję sprzęt i chcę uruchomić swoje pierwsze morskie akwarium.  Może tyle na wstępie teraz do konkretu. Zbudowałem lampę led DIY, która składa się z: radiatora 40cm x 16cm, 6 diod royal blu 3w i 6 diod blu 3w. Tych 12 diod połączone jest równolegle w jeden kanał i zasilane driverem. Drugi kanał składa się z 10 diod: 3 diody 6500k 3w, 3 diody 8500k 3w, 2 diody red 3w, 2 diody green 3w zasilane drugim driverem. Lampa ładnie świeci, ale bardzo się grzeje radiator, a raczej tak nie powinno być. Mam zamiar dołożyć dodatkowe 2  radiatory. Jeśli to nie pomoże, to dorzucę jeszcze wentylator 12v. Ale pojawił mi się jeszcze jeden problem: podczas mierzenia belki miernikiem zaobserwowałem pewien problem przynajmniej w mojej ocenie. 12 diod (royal blu i blu) powinny pobrać maksymalnie 40,8v. Diody według specyfikacji powinny pobrać od 3,3 do 3,4 v czyli wspomniane 40,8v. U mnie na wyjściu drivera jest 42,24 v i diody pobierają 3,593 v oraz 3,480 v, czyli przekraczają maksymalną wartość, co w mojej ocenie, skróci ich żywotność i powoduje ich przegrzewanie. Podobnie jest w w przypadku drugiego kanału. Z wyliczeń po maksymalnych wartościach wychodzi mi 32,2 v, jednak na wyjściu drivera mam 33v. Sumaryczna różnica mała, ale problem jest na diodzie 8500k, która powinna pobierać 3,1-3,4 v, a pobiera  3,524v. Czerwona i zielona mieści się w specyfikacji, czyli czerwona 2,2-2,3v na mierniku wychodzi 2,279v , zielona 3,5-3,6v miernik 3,470v, biała 6500k 3,1-3,4v pomiar 3,340. Chociaż są to maksymalne wartości, jednak wciąż w specyfikacji diod.

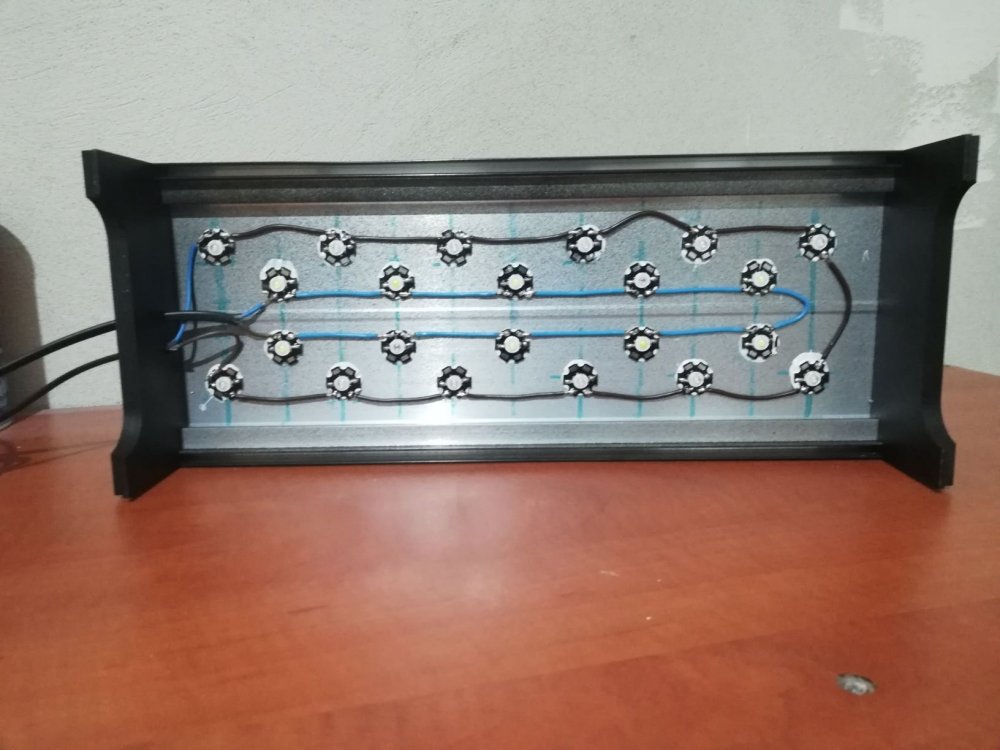

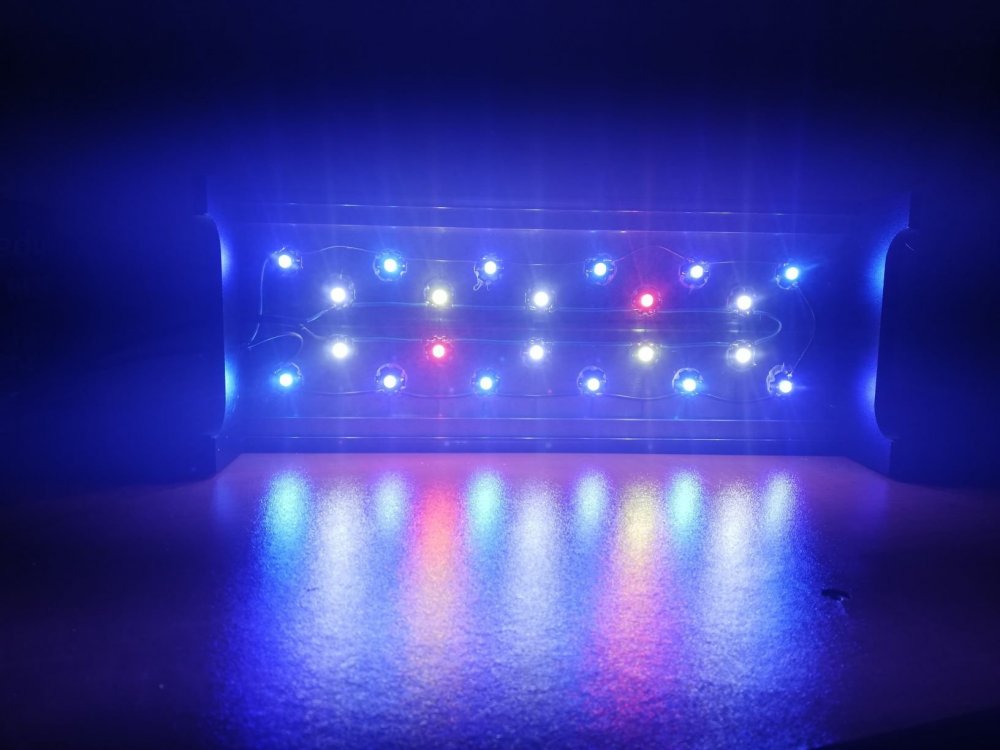

Moje pytanie jest takie: w czym może tkwić błąd, czy może diody nie odpowiadają specyfikacji, czy może ja przesadzam i dołożenie radiatora rozwiąże problem? Dorzucam kilka fotek, jak to wygląda.

Będę wdzięczny za wszelkie sugestie.

Pozdrawiam,

Michał

[fannadil]

Ja bym się chyba tym nie przejmował, diody mogą się różnić między sobą w końcu pewnie były "lepione" przez chińczyka :). Daj chłodzenie pasywne i zobacz co się będzie działo sam jestem w trakcie robienia lampki na 40 cm i dałem na górę dwa radiatory 7x40cm mam 40W łącznie i lampka ma poniżej 40 stopni.

[lukanus]

Witajcie.

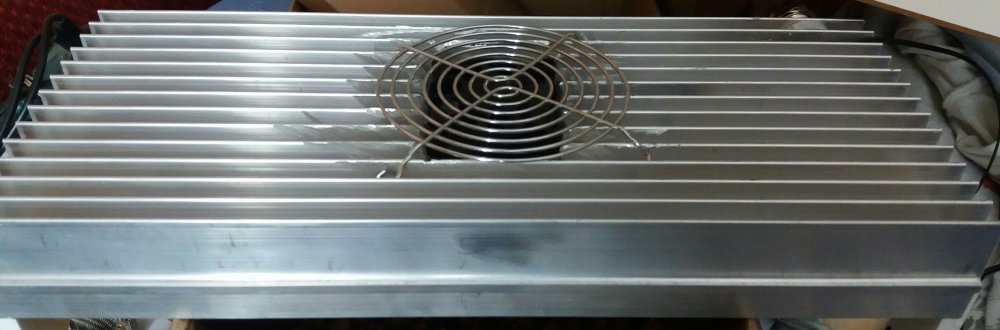

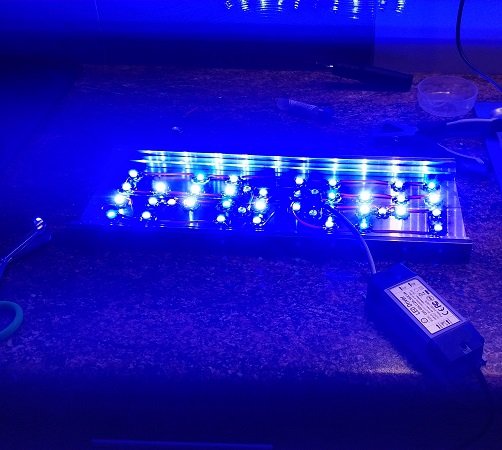

Zrobiłem podobną lampę tylko 26 diod 3W ale do tego jeszcze radiator 40/16/35. I co, dalej się grzeją pomimo zastosowania regulatora od Magu i skręcenia mocy na 50 % to po około 30 min temp na radiatorze osiągała 40 stopni. Więc niestety musiałem zastosować wentylator 70x70 i teraz temperaturę nawet na mocy 100% mam w ryzach.

[pdz]

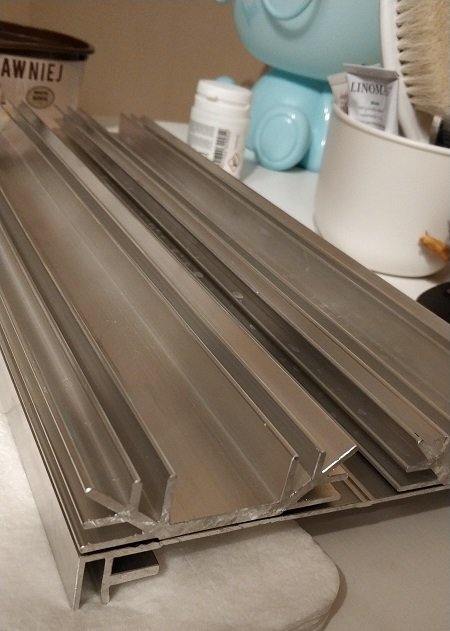

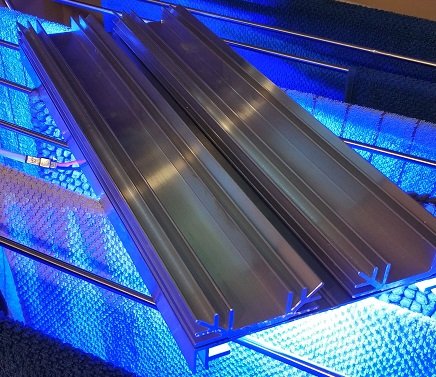

Dzisiaj odpalę swoją , dwa radiatory 90 cm x 16.5 cm x żebra 5 cm , razem 88 diod - 80 x 3W i 8 UV.

Teoretycznie powinno dać radę , na 1 diodę 30 cm2 , drivery od Magu , 1200 i 1500.

Dałeś pod diody dobrą pastę ? Dobry klej do PCB ?

[fannadil]

Lukanus ja na Twoim miejscu włożyłbym zamiast tego małego wentylatorka jakiegoś dużego wolnoborotowca. Pasta pod diodę to podobno podstawa chyba że kupuje się gotowca na pcb to tylko na klej do alu i wsio.



[lukanus]

Pasta a raczej klej termo jest wszędzie tak jak powinno być.

Dałem 70 bo wystarczy a i tak prędkością steruje sterownik od Magu.  Próbowałem 120 a i tak włączał się i wyłączał non stop. Ta 70 troszkę dłużej pracuje, jest cichutko ale on ma przynajmniej 1,5 cm grubości więc frezowania miałem mniej o 1 cm.

[wally]

Dzięki za zainteresowanie i sugestię ja zastosowałem klej termoprzewodzacy AG TermoGlue

Wysłane z mojego RNE-L21 przy użyciu Tapatalka

[Axelf88]

Warto wywiercic otwory w radiatorze gdyz powietrze nie ma jak uchodzic i radiator robi za grzejnik. Mozna tez zrobic naciecia dremelem
