Lampa LED DIY do kostki 35x35x40

[fannadil]

Słony kup chociaż radiator alumiowy na alledrogo na wymiar da radę, ja mam takie dwa przyklejone na klej termo super trzyma, no i temperatura przy 40W jest w okolicach 44 stopni.

Edytowane 11 Marca 2019 przez fannadil (wyświetl historię edycji)

[Słony leszcz]

21 minut temu, fannadil napisał:

kup chociaż radiator alumiowy

No tak, tak. Taki jest plan. Albo radiator, albo wiatrak (żeby przy okazji przećwiczyć zasilanie go i sterowanie przez termostatowy czujniczek), albo i to, i to dla wprawy i nabrania doświadczeń. Ale to za chwilę, trochę odsapnąć muszę od dłubaniny przy tej lampie, bo ileś tam wieczorów ostatnio nad tym przesiedziałem, że i ja już trochę tym zmęczony jestem, i żonka się irytuje. A i tak jeszcze te trafione dwie diody będzie trzeba przelutować...

A i tak sobie myślę, że jak w lampce aquaelowej (paski led zamknięte w szklanym profilu na szczelnie, też gorące nieźle się robi) się diody nie popaliły przez rok, to i u mnie chwilę wytrzymają. Co zrobić, taki już mam okres w życiu, że w stałym niedoczasie funkcjonować muszę chwilowo:-)

A z tym czasem świecenia (czy nie za długo i czy można dłużej "nocnym UV" świecić?) i zasadnością zastosowania diod UV/purple zamiast blue/RB w celu pobudzenia fluorescencji? Ktoś? Coś?...

[Luigi]

Witaj kolego. Jestem pełen podziwu twojemu zaangażowaniu w projekt morski. Sam wiem ile to DIY kosztuje nerwów i czas. Jeszcze jak się ma małe szkraby w domu to robota tylko po nocy. Sam robiłem lampę i wiem jedno ze jak człowiek za dużo kombinuję to z tego robi się wielki chjdjjhdj. Ja dopiero po pół roku jestem z lampy zadowolony.

A zrobiłem to tak

* Wywaliłem jeden kanał mieszany to znacZy blue i aktyniczny różnice w wartościach były niewielkie i tak się niektóre spaliły.

* Złota zasada niemieszkalnych na kanałach

* Zrób jeden kanał blue drugi RB, trzeci biały, a czwarty jakiś UV na ranek i wieczór.

*Wywal te cyjan itp. tak i tak w w białym są te pasma. A jak sobie zobaczysz jak ludzie w markowych lampach. Mają poskręcane kanały Red Green itp. to tylko do picu jest by slonecZko wschodziło i zachodziło.

* Co do fluo to UV ch*ja daje, najlepiej robi RB i blue.

Cholera pierwszy mój taki długi post.

Kolego powodzenia będzie pięknie.





Wysłane z mojego SM-A750FN przy użyciu Tapatalka









[Słony leszcz]

47 minut temu, Luigi napisał:

Witaj kolego.

A czołem, czołem:-)

Z tym mieszaniem kolorów to jest tak, że nie mam sterowania mocą kanałów, a tylko włącz/wyłącz. Wiec sobie umyśliłem, żeby diody na poszczególnych kanałach dobrać tak, żeby w miarę załączania kolejnych kanałów mieć światło zgodne z "wizją". Czyli na start "nocne" (minimalna ilość niebieskiego) + mocne UV. Potem świt, czyli więcej niebieskiego, potem solarium w okolicach południa, a potem w odwrotnej kolejności.

Cyjan - tak sobie wyobrażałem, że to będzie taki turkusowy bardziej kolor, a okazało się, że to zielony praktycznie jest. No i wszystkie diody białe mają tam dziurę, to wymyśliłem uzupełnić pasmo. No i ostatnio modny jest cyjan:-) Za to "zwykłe" niebieskie wychodzi, że mi się podoba najbardziej chyba. A cyjan do wywalenia faktycznie kiedyś, tylko wykombinuję, czym go zastąpię.

Generalnie, wszędzie piszą, że najlepszy zestaw to blue + RB + cool white, iż żeby nie bawić się w kolorki. No ale ja, jak chyba dosłownie każdy, myślałem że zrobię lepiej:-) Mam nauczkę. Z resztą, w wielu kwestiach podobną już otrzymałem, że lepiej na początku podążać utartą ścieżką i nie kombinować za bardzo.

Godzinę temu, Luigi napisał:

Co do fluo to UV ch*ja daje, najlepiej robi RB i blue

Sam bym tego lepiej nie ujął:-)

Ale, żeby nie było, to mimo wszystko jestem strasznie zadowolony z tej lamki. Gdzieś tam odcień trochę nie taki, ale generalnie każdą wolną chwilę siedzę i się gapię na akwarium w nowych kolorkach. A korale nigdy nie były tak napompowane, więc im też chyba pasuje.

[Luigi]

A korale nigdy nie były tak napompowane, więc im też chyba pasuje.

No to super.
Teraz sobie tylko wyobraź sobie jak to będzie robić, jak po składasz lampę do porządku.
Światło w morskim to podstawa sam to zaczynam doceniać.


Wysłane z mojego SM-A750FN przy użyciu Tapatalka

[Słony leszcz]

10 godzin temu, Luigi napisał:

jak po składasz lampę do porządku

W zasadzie to na razie nie planuję już robić rewolucji. Nie jest idealnie, ale nie jest też źle (a wręcz bym powiedział, że jest rewelacyjnie w porównaniu do wcześniejszej lampeczki). Dam sobie czas na eksperymenty, przysłanianie tych czy innych diod i obserwowanie, jak to wpłynie na barwę światła, efekt fluo itp... A za ewentualne wymiany diod wezmę się, jak już będę miał wnioski konkretne. No i jeszcze trzeba trochę całość ogarnąć, poukrywać kabelki różne luźne, chłodzenie jakoś rozwiązać, zadbać o porządne uszczelnienie lampy i inne drobiazgi, które się pomija w "fazie prototypu", a mają duże znaczenie w codziennej eksploatacji.

[Słony leszcz]

Przelutowałem te dwie walnięte diody, cyjan i biała 8500-10000K. Długo się zastanawiałem, czy tego cyjanu nie zamienić od razu na coś innego, ale ostatecznie zdecydowałem się zrealizować pierwotną koncepcję i dać ten cyjan. Efektu nad wodą jeszcze nie widziałem, bo późno już było i nie chciałem już odpalać lampy (akwa stoi w sypialni).

Zamówiłem też wentylator aab 14-o centymetrowy, taki o: https://allegro.pl/oferta/aab-silent-force-14-15-lopatek-50-mocniejszy-8db-7495597662, do tego zasilacz regulowany 1-12V i termostat na 35 stopni. A, i jeszcze porządny przewód, żeby to spiąć wszystko razem. Jakoś z 70zł w sumie, więc koszt materiałów do lampy przekroczył już 400zł (nie licząc kosztów wysyłek).

Od razu wyjaśniam, dlaczego wentylator, a nie po prostu radiator do naklejenia na górę. Otóż zanim nakleję radiator (pewnie na amen, bo wątpię żeby po sklejeniu klejem termoprzewodzącym, dało się to łatwo rozkleić potem), to chcę sobie to wszystko przemyśleć dokładnie jak to ma wyglądać. Ułożenie samego wiatraczka tej wielkości na profilu powinno spokojnie schłodzić lampę do akceptowalnej temperatury. A wentylator i tak się przyda, nawet jak się potem okaże, że chłodzenie pasywne samym radiatorem wystarczy. Przy okazji będzie okazja pobawić się wentylatorkiem, zobaczyć jak on dmucha, jak się steruje nim. Wiosna idzie, zaraz lato i znów upały... Już zaczynam powoli myśleć o chłodzeniu, to akurat będzie okazja poeksperymentować.

Pytanie do praktyków co mają lampy na takim właśnie profilu 16-o centymetrowym. Czy są jakieś sprytne patenty (bez wiercenia dziur i użycia śrub) na mocowanie pleksy szczelne? Wklejanie za każdym razem na silikon trochę upierdliwe jednak.

Edytowane 14 Marca 2019 przez Słony leszcz (wyświetl historię edycji)

[fannadil]

Ja u siebie plekse mam wklejoną na dość mocna taśmę dwustronną, wczoraj zrywałem bo montowałem włącznik termo do wentylacji i dało rade. Nie jest 100% szczelna ale nie musi być bo jest około 10 cm nad krawędzią akwarium.

Edytowane 14 Marca 2019 przez fannadil (wyświetl historię edycji)

[Słony leszcz]

21 minut temu, fannadil napisał:

nie musi być bo jest około 10 cm nad krawędzią akwarium

10 cm nad krawędzią też jest dość wilgotne powietrze i w nocy, kiedy lampa wystygnie może się potencjalnie coś skraplać w środku. Chyba już wolę oblecieć silikonem krawędź dookoła niż z tą taśmą się mocować. Silikon dość łatwo potem odchodzi od pleksy, ale jak się pleksy i spoiny nie rusza, to się trzyma ok. Bardziej mi chodzi o patenty jakieś typu uszczelka okienna założona na krawędź pleksy... no nie wiem, jakieś takie niestandardowe sposoby, które się sprawdzają w praktyce dobrze.

31 minut temu, fannadil napisał:

wczoraj zrywałem bo montowałem włącznik termo do wentylacji

Nie będzie taki termostat zawyżał temperatury, jak go zamontujesz pod pleksą? Nie lepiej przykleić go gdzieś do górnej powierzchni profila/radiatora?

[fannadil]

Też o tym myślałem ale montaż na górze narażało by go na prace w chłodnym powietrzu z wentylatora. Wczoraj testowałem to rozwiązanie i załącza się wszystko zgodnie z oczekiwaniami.

[Słony leszcz]

4 minuty temu, fannadil napisał:

Wczoraj testowałem to rozwiązanie i załącza się wszystko zgodnie z oczekiwaniami.

No to się zastanowię jeszcze, może też poprowadzę kabelek do środka. Przy okazji był by czujnik chroniony przez wilgocią dodatkowo... i by ładniej było jednak chyba. Tak, zrobię tak samo. Dzięki za radę:-)

[Słony leszcz]

Wentylator zamontowany. Na razie prowizorycznie jeszcze i bez termostatu, ale już widać, że to zda egzamin. Obroty na zasilaczu mocno skręcone, żeby go nie było słychać w ogóle, a przy pełnej mocy lampy profil zimny, no może "letni". Na pewno poniżej 36 stopni, bo tę temperaturę (z racji młodszej córy trzymiesięcznej) rozpoznaję bez żadnych dodatkowych termometrów.

No i od razu pojawia się pytanie. Skoro chłodzenie pozwala, to czy jest sens zamontować więcej diod? Obecnie mam 9W blue, 9W rb, 6W białego (mieszane), 2W cyjan, 2W UV, 2W fiolet (~420nm). Czy to koralowcom wystarczy, czy warto dołożyć jeszcze więcej mocy? A może więcej byłoby już za dużo dla miękasów? Dla przypomnienia, akwarium 35x35x40.

A tak ta prowizorka wygląda:

[Słony leszcz]

Wreszcie podłączyłem to jako-tako ostatecznie, w czujnikiem temperatury, z przyzwoitym przewodem... i niestety d...a:-( Czujnik który niby powinien zwierać przy temperaturze 35 stopni, jest zwarty cały czas, nawet przy wyłączonej lampie i mocno zimnym profilu.

Podłączyłem czujnik w obwodzie zasilania zasilacza (230V~), co by zasilacz (raczej marnej jakości) nie generował strat bez sensu. Fizycznie wkleiłem czujnik w zakamarek w profilu klejem termoprzewodzącym. Czujnik taki: https://allegro.pl/oferta/termostat-bimetaliczny-5a-250v-ksd9700-no-35c-7809607723. A dalej, wyjście z zasilacza na wentylator.

Oczekiwany rezultat - wentylator włącza się, kiedy lampa rozgrzeje się powyżej ~35 stopni, wyłączy się, kiedy temperatura spadnie w okolice 30 stopni. W praktyce chcę wysterować obroty wentylatora tak, żeby się nie wyłączał co chwilę, a raczej startował sam po odpaleniu całej mocy lampy przed południem i wyłączał się wieczorem.

Obecnie niestety wentylator działa cały czas. Ktoś ma jakiś pomysł, co zrobić, co poprawić, co jest nie tak? Zawsze niby mogę podpiąć zasilacz pod programator czasowy razem z kanałem 17W niebieskim i też będzie podobny efekt. No ale jednak bym chciał z tym czujnikiem uruchomić, trochę jako eksperyment i wprawka przed większymi lampami.

[fannadil]

Nie wiem czy to ma jakies znaczenie ale wlacznik dales na plusowym przewodzie?

[Sygen]

22 minuty temu, Słony leszcz napisał:

Wreszcie podłączyłem to jako-tako ostatecznie, w czujnikiem temperatury, z przyzwoitym przewodem... i niestety d...a:-( Czujnik który niby powinien zwierać przy temperaturze 35 stopni, jest zwarty cały czas, nawet przy wyłączonej lampie i mocno zimnym profilu.

Podłączyłem czujnik w obwodzie zasilania zasilacza (230V~), co by zasilacz (raczej marnej jakości) nie generował strat bez sensu. Fizycznie wkleiłem czujnik w zakamarek w profilu klejem termoprzewodzącym. Czujnik taki: https://allegro.pl/oferta/termostat-bimetaliczny-5a-250v-ksd9700-no-35c-7809607723. A dalej, wyjście z zasilacza na wentylator.

Oczekiwany rezultat - wentylator włącza się, kiedy lampa rozgrzeje się powyżej ~35 stopni, wyłączy się, kiedy temperatura spadnie w okolice 30 stopni. W praktyce chcę wysterować obroty wentylatora tak, żeby się nie wyłączał co chwilę, a raczej startował sam po odpaleniu całej mocy lampy przed południem i wyłączał się wieczorem.

Obecnie niestety wentylator działa cały czas. Ktoś ma jakiś pomysł, co zrobić, co poprawić, co jest nie tak? Zawsze niby mogę podpiąć zasilacz pod programator czasowy razem z kanałem 17W niebieskim i też będzie podobny efekt. No ale jednak bym chciał z tym czujnikiem uruchomić, trochę jako eksperyment i wprawka przed większymi lampami.

ja mam osobny czujnik do wentylatorów który załącza je przy 30 stopniach radiatora a reguluję jak potrzebuję zasilaczem regulowanym do którego są podłączone tylko wentylatory.Drugi czujnik mam też na radiatorze i odcina zasilanie całej lampy przy 40 stopniach radiatora aby diody się nie usmażyły

[SU1]

Czujnik zrypany albo przykleiły się styki  . Dobrze jest sprawdzić działanie w/w przed montażem bo rozbieżności w działaniu są spore .
" Rekordzista" mając na "metce " 35c  , startował od 27 c a rozłączenie miał poniżej 22 c

[Słony leszcz]

36 minut temu, SU1 napisał:

Czujnik zrypany albo przykleiły się styki  . Dobrze jest sprawdzić działanie w/w przed montażem bo rozbieżności w działaniu są spore .
" Rekordzista" mając na "metce " 35c  , startował od 27 c a rozłączenie miał poniżej 22 c

No to fajnie, że dareltek pisze w opisie, że +-2 stopnie, histereza 5. Cóż, jakość allegro:-( Nawet się nie opłaca tego g. odsyłać, a na "dla zasady" nie mam czasu. Dużo osób tu wspomina o tym sprzedawcy, to trochę zaskoczony jestem tym bublem.

54 minuty temu, Sygen napisał:

a mam osobny czujnik do wentylatorów który załącza je przy 30 stopniach radiatora a reguluję jak potrzebuję zasilaczem regulowanym do którego są podłączone tylko wentylatory

Dokładnie taki sam cel mi przyświecał, tylko załączenie przy 35. No ale nie pykło:-(

W miedzy czasie odpisał i sam dareltek. Że niby histereza może być nawet 10 stopni (Tak jak napisał @SU1. Tylko po co pisać bzdury w opisie?) i najlepiej to do lodówki włożyć, bo może faktycznie zepsuty. Jednym słowem, z pełną świadomością sprzedaje się badziew.

[Sygen]

Godzinę temu, Słony leszcz napisał:



Dokładnie taki sam cel mi przyświecał, tylko załączenie przy 35. No ale nie pykło:-(

W miedzy czasie odpisał i sam dareltek. Że niby histereza może być nawet 10 stopni (Tak jak napisał @SU1. Tylko po co pisać bzdury w opisie?) i najlepiej to do lodówki włożyć, bo może faktycznie zepsuty. Jednym słowem, z pełną świadomością sprzedaje się badziew.

Ja mam z takiego modelu i na początku też wentylatory wyłączały się przy 25 stopniach a powinny przy 30 ale teraz po czasie jakby jest ok.Włącza się przy 30-31 stopni a wyłącza 29 stopni

https://allegro.pl/oferta/wylacznik-termiczny-bimetal-10a-250v-90-c-7681526632?bi_s=ads&bi_m=listing%3Adesktop%3Aquery&bi_c=Y2FtcGFpZ24AMzYwODA0OTMAMTE5MjgyAA&bi_t=ape&referrer=proxy&emission_unit_id=9bceada9-d40a-42c8-a3c1-77e1afce377c

Edytowane 22 Marca 2019 przez Sygen (wyświetl historię edycji)

[Gość]

2 godziny temu, Słony leszcz napisał:

 Nawet się nie opłaca tego g. odsyłać,

ale wiesz że koszty wysyłki powinien pokryć sprzedawca ?

sprawdź temperatury włączenia wyłączenia i pisz @ niech się wypowie ... pewno po prostu przyśle Ci kolejny - tym razem sprawdzony czujnik

w mojej lampie jest taki sam czujnik i działa OK tzn. włącza wentylatory w okolicach 30 kilku stopni , bujają się kilka minut (no chyba że jest lato i gorąc max w pokoju ) i wyłącza po schłodzeniu

[Słony leszcz]

36 minut temu, silvia napisał:

ale wiesz że koszty wysyłki powinien pokryć sprzedawca ?

Ale to nie chodzi o te 10zł, tylko o zawracanie d. z tym. I o fakt sprzedawania baziewia, i pisania w opisach specyfikacji wyssanych z palca.

Jak pisałem, zawsze mogę to podłączyć pod timer i też będzie ok. W tej lampie to chodzi mi w zasadzie tylko o to, żeby się automatycznie wiatrak wyłączył na noc i włączył rano. Bardziej chciałem zrobić ćwiczenie na przyszłość, żeby tego termostatu użyć. Ale jak mam 10x wymieniać, zanim trafię na działający jak należy (pytanie, czy za miesiąc też się nie popsuje, jak to taki badziew), to chyba nie ma sensu.

Tak czy inaczej, trzeba będzie ten czujnik wydłubać kiedyś, to pewnie z ciekawości włożę go do tej lodówki i sprawdzę, czy w ogóle rozłącza:-) Kontroler elektroniczny bym użył, ale to kable dodatkowe i komplikacja większa... ten termostat by eleganckim w miare rozwiązaniem był. Ech...

[Gość]

6 minut temu, Słony leszcz napisał:

Ale to nie chodzi o te 10zł, tylko o zawracanie d. z tym. I o fakt sprzedawania baziewia, i pisania w opisach specyfikacji wyssanych z palca.

 jak mam 10x wymieniać, zanim trafię na działający jak należy (pytanie, czy za miesiąc też się nie popsuje, jak to taki badziew), to chyba nie ma sensu.

dlatego mówię : napisz maila z reklamacją do sprzedawcy - właśnie dlatego by się zastanowił czy warto sprzedawać badziewie

mam 2 takie "pstrykacze" i oba mniej więcej trzymają parametry (2 st.C +/- w tą czy tamtą dla lampy nie robi różnicy, ale 10 to już do wymiany) i oba pracują od 2 czy 3 lat i jestem zadowolony

Edytowane 22 Marca 2019 przez Gość (wyświetl historię edycji)

[SU1]

3 godziny temu, Słony leszcz napisał:

No to fajnie, że dareltek pisze w opisie, że +-2 stopnie, histereza 5. Cóż, jakość allegro:-( Nawet się nie opłaca tego g. odsyłać, a na "dla zasady" nie mam czasu. Dużo osób tu wspomina o tym sprzedawcy, to trochę zaskoczony jestem tym bublem.

Dlatego kupiłem 5 szt na ali  i wybrałem dwa działające  jak chciałem  . A i w opisie  np :  włączenie przy 40 c wyłączenie możliwe nawet przy 25c .

38 minut temu, Słony leszcz napisał:

Ale to nie chodzi o te 10zł, tylko o zawracanie d. z tym. I o fakt sprzedawania baziewia, i pisania w opisach specyfikacji wyssanych z palca.

Dlatego biorę z Ali ,nie dość że tam 2,50 pln to jak nie działa jak trzeba oddają kasę  , nawet po terminie ochrony . Testowałem

[pawel23]

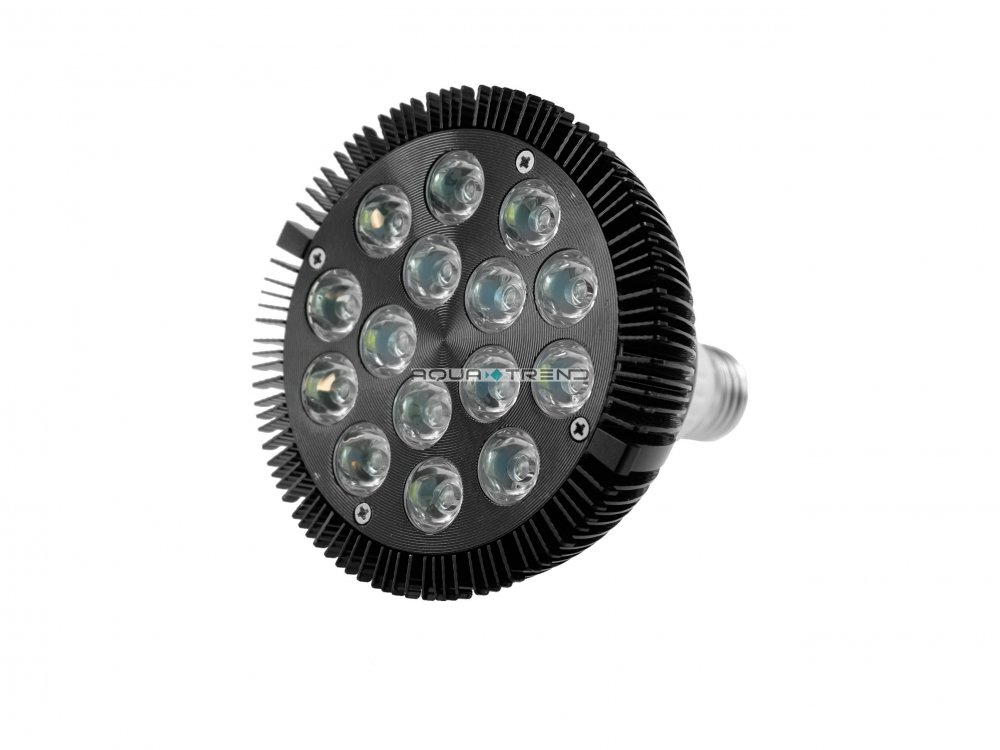

ja do swojej kostki 35x35x35  będę dawał cos takiego

[Gość]

11 minut temu, pawel23 napisał:

ja do swojej kostki 35x35x35  będę dawał cos takiego

u chińczyków dostaniesz "za miskę ryżu" dokładnie to samo

[Słony leszcz]

Jakby ktoś rozważał użycie tego sterownika "sonof" do sterowania lampą, to szczerze nie polecam. Żałuję, że nie dorzuciłem kilku złotych i ie poszedłem normalnie w aqmę.

Rozczarowania sterownikiem:

1. Może to kwestia mojego dostawcy netu (lokalny operator tv kablowej), że zrywa połączenie albo coś, ale komputer sobie radzi, telewizor sobie radzi, a sonof prawie cały czas offline. A sterowanie tylko przez wifi, więc jak coś by się chciało zmienić w ustawieniach, to restartowanie rutera i zastanawianie się, czy sonof zaskoczy tym razem.

2. Ograniczenie do 8 timerów, co jest absolutnym minimum przy sterowaniu czterema kanałami (dla każdego kanału jeden timer na włączenie i jeden na wyłączenie). Jakby ktoś chciał np włączyć sobie któryś kanał dwa razy dziennie, to już problem.



Do tego fakt, który od początku mi nie do końca pasował, i nadal gryzie, to że urządzenie z jednej strony ma dostęp do domowej sieci, a z drugiej - łączy się z jakimś chińskim serwerem nie wiadomo gdzie i nie wiadomo co tam przesyła (lub może przesyłać).
