Podlaczenie świetlówek

Rekomendowane odpowiedzi

Witam powie mi ktoś jak to podłączyć?'mecze się już jakiś czas ale nic mi nie wychodzi.

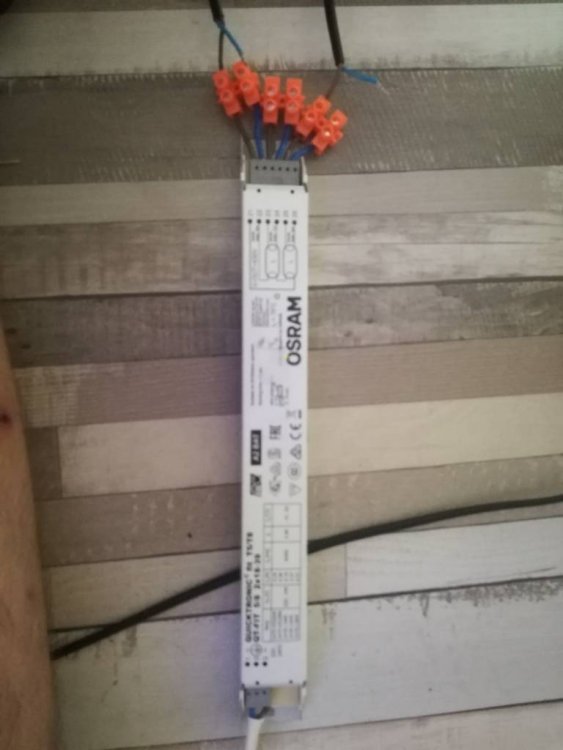

Mam tylko dwie oprawki więc chce podłączyć tylko jedna świetlówke. Mam dwie gdyż myślałem że są sprzedawane w kompletachadc01e31fd839560e46573cac93b1056.jpg540a8d7cc70b76fd987e82636c2372a9.jpg

Wysłane z mojego HUAWEI VNS-L21 przy użyciu Tapatalka


Zbiornik 150x50x60 450l sump 211l.obieg maxspect 10000 l/h, cyrkulacja 2x sow8 8000l/h, maxspect mjk4 15000l/h. Lampa 300w led 2x t5 54w 2x orphek blue sky. Filtracja: 40kg mixu suchych skał, 10kg żywej w sumpie, 4kg Kulek maxspect i 3l life bio fil w reaktorze, buble King 250. Balling ati pro

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Na tym stateczniku nie podłączysz jednej świetlówki ,tylko i wyłącznie dwie .Zdjęcie trochę nie wyraźne tego statecznika ,ale tam pisze 2 x....i coś tam .Zrób lepsze zdjęcie statecznika to będzie wiadomo na 100%.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

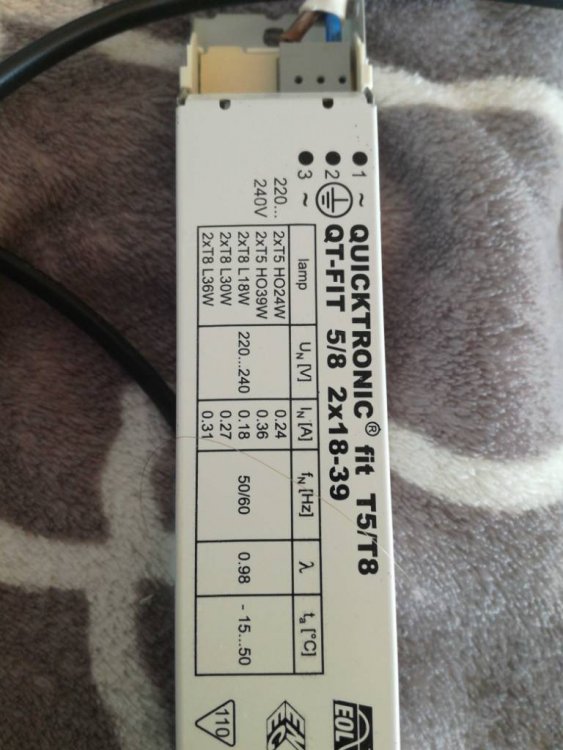

Tak by to wyglądało 4fc47a4e6cf0f542ea7d5e32ac9006a9.jpg8e7567dadfde0768068ba8563d3c9847.jpg

Wysłane z mojego HUAWEI VNS-L21 przy użyciu Tapatalka


Zbiornik 150x50x60 450l sump 211l.obieg maxspect 10000 l/h, cyrkulacja 2x sow8 8000l/h, maxspect mjk4 15000l/h. Lampa 300w led 2x t5 54w 2x orphek blue sky. Filtracja: 40kg mixu suchych skał, 10kg żywej w sumpie, 4kg Kulek maxspect i 3l life bio fil w reaktorze, buble King 250. Balling ati pro

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Dobrze napisałem tylko i wyłącznie dwie świetlówki .W pozycji ''lamp'' na stateczniku nasz wypisane jakie masz możliwości podłączenia świetlówek i w jakiej ilości .

Nie pozostaje Ci nic innego jak kupno dwóch oprawek i wtedy bez problemu podłączysz do tego statecznika dwie świetlówki.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Rozumiem. Dzięki za odpowiedź

Wysłane z mojego HUAWEI VNS-L21 przy użyciu Tapatalka


Zbiornik 150x50x60 450l sump 211l.obieg maxspect 10000 l/h, cyrkulacja 2x sow8 8000l/h, maxspect mjk4 15000l/h. Lampa 300w led 2x t5 54w 2x orphek blue sky. Filtracja: 40kg mixu suchych skał, 10kg żywej w sumpie, 4kg Kulek maxspect i 3l life bio fil w reaktorze, buble King 250. Balling ati pro

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Zwróć uwagę że z jednej strony masz link między oprawkami,to znaczy że 21 idzie do jednej oprawki 22 do drugiej i połączone są linkiem.Ważne jest żeby kable układały się na przeciwko tak jak na schemacie 22 na przeciwko23 a 21 na przeciwko26 pozdrawiam.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Wszystko się zgadza do pierwszej lampy powiedzmy po prawej stronie podłączasz23 i 24 po przeciwnej stronie tylko22.Do drugiej lampy po prawej stronie25 i 26 a po przeciwnej tylko 21,zostaje ci po jednym pustym miejscu  w każdej oprawce po lewej stronie i w te właśnie miejsca wpinasz link krótki kabelek który połączy dwie oprawki. Przypominam Ci Żeby było wszystko tak jak na rysunku to znaczy:21 na przeciwko 26 a 22 na przeciwko 23 to ważne . Te elipsy z literką L to Twoje lampy pozdrawiam.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Zrozumiałem. Dzięki bardzo. Pozdrawiam

Wysłane z mojego HUAWEI VNS-L21 przy użyciu Tapatalka

A link to rozumiem, że łącze dwa przewody które zostają od zasilania dwóch oprawek ze sobą czyli osobne oprawki szt2 które są połączone jednym przewodem pod 21 i 22 to, to co zostaje łącze ze sobą kostka. W końcu to zrozumiałem. A powiedz mi @Caveman czy jak to wcześniej próbowałem podłączyć jedna świetlówke i raz udało się ze blysla na 2sek to mogła się spalić?


Zbiornik 150x50x60 450l sump 211l.obieg maxspect 10000 l/h, cyrkulacja 2x sow8 8000l/h, maxspect mjk4 15000l/h. Lampa 300w led 2x t5 54w 2x orphek blue sky. Filtracja: 40kg mixu suchych skał, 10kg żywej w sumpie, 4kg Kulek maxspect i 3l life bio fil w reaktorze, buble King 250. Balling ati pro

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Zapomniałem dodać że powinieneś podpiąć jeszcze uziemienie, kabel zasilający powinien być trzy żyłowy

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Przerobie[emoji6]

Wysłane z mojego HUAWEI VNS-L21 przy użyciu Tapatalka


Zbiornik 150x50x60 450l sump 211l.obieg maxspect 10000 l/h, cyrkulacja 2x sow8 8000l/h, maxspect mjk4 15000l/h. Lampa 300w led 2x t5 54w 2x orphek blue sky. Filtracja: 40kg mixu suchych skał, 10kg żywej w sumpie, 4kg Kulek maxspect i 3l life bio fil w reaktorze, buble King 250. Balling ati pro

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

nie łączysz dwóch przewodów tylko dwie oprawki i chyba nie trzeba kostki

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Tzn zostają dwa przewody luźne z oprawek i łącze je ze sobą?'

Wysłane z mojego HUAWEI VNS-L21 przy użyciu Tapatalka

Tak jak w tym linku. Dobrze rozumiem?
https://www.zoolight.pl/Podlaczenie-statecznika-elektronicznego-2xT5-T8-clinks-pol-22.html

Wysłane z mojego HUAWEI VNS-L21 przy użyciu Tapatalka


Zbiornik 150x50x60 450l sump 211l.obieg maxspect 10000 l/h, cyrkulacja 2x sow8 8000l/h, maxspect mjk4 15000l/h. Lampa 300w led 2x t5 54w 2x orphek blue sky. Filtracja: 40kg mixu suchych skał, 10kg żywej w sumpie, 4kg Kulek maxspect i 3l life bio fil w reaktorze, buble King 250. Balling ati pro

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

nie spaliła się żle podłączone

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
nie spaliła się żle podłączone
Tyle dobrego[emoji6]

Wysłane z mojego HUAWEI VNS-L21 przy użyciu Tapatalka

Czyli 3 i 4 z podanego linka to kaszę 21 i 22. I łącze je ze sobą Tak jak jest w artykule rak?

Wysłane z mojego HUAWEI VNS-L21 przy użyciu Tapatalka


Zbiornik 150x50x60 450l sump 211l.obieg maxspect 10000 l/h, cyrkulacja 2x sow8 8000l/h, maxspect mjk4 15000l/h. Lampa 300w led 2x t5 54w 2x orphek blue sky. Filtracja: 40kg mixu suchych skał, 10kg żywej w sumpie, 4kg Kulek maxspect i 3l life bio fil w reaktorze, buble King 250. Balling ati pro

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

tak właśnie jak na rysunku 21 do jednej lampy a 22 do drugiej to co zostaje łączysz kostką

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
tak właśnie jak na rysunku 21 do jednej lampy a 22 do drugiej to co zostaje łączysz kostką
Elegancko. Wszystko rozumiem. Dziękuję

Wysłane z mojego HUAWEI VNS-L21 przy użyciu Tapatalka


Zbiornik 150x50x60 450l sump 211l.obieg maxspect 10000 l/h, cyrkulacja 2x sow8 8000l/h, maxspect mjk4 15000l/h. Lampa 300w led 2x t5 54w 2x orphek blue sky. Filtracja: 40kg mixu suchych skał, 10kg żywej w sumpie, 4kg Kulek maxspect i 3l life bio fil w reaktorze, buble King 250. Balling ati pro

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Powiedz czy działa?
Akurat nie ma mnie w domu. Zresztą brakuje mi dwóch oprawek ale będę miał.je jutro po południu. Więc dam jutro znać jak mi to wyszło

Wysłane z mojego HUAWEI VNS-L21 przy użyciu Tapatalka


Zbiornik 150x50x60 450l sump 211l.obieg maxspect 10000 l/h, cyrkulacja 2x sow8 8000l/h, maxspect mjk4 15000l/h. Lampa 300w led 2x t5 54w 2x orphek blue sky. Filtracja: 40kg mixu suchych skał, 10kg żywej w sumpie, 4kg Kulek maxspect i 3l life bio fil w reaktorze, buble King 250. Balling ati pro

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Spoko powodzenia
Dzięki

Wysłane z mojego HUAWEI VNS-L21 przy użyciu Tapatalka


Zbiornik 150x50x60 450l sump 211l.obieg maxspect 10000 l/h, cyrkulacja 2x sow8 8000l/h, maxspect mjk4 15000l/h. Lampa 300w led 2x t5 54w 2x orphek blue sky. Filtracja: 40kg mixu suchych skał, 10kg żywej w sumpie, 4kg Kulek maxspect i 3l life bio fil w reaktorze, buble King 250. Balling ati pro

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Witam.

Podłącza się do tematu kolegi żeby nie zakładać podobnego.

Mam problem z odpaleniem świetlówek t5 54W z tego balastu elekteonicznego OGJG LIGHTING z mozliwoscia sciemniania ale u mnie ma pracować włącz wyłącz .... podłączone zgodnie ze schematem na balascie i nic nawet nie drgnie, próbowałem również polaczyc razem dwa przewody które wchodzą w wejście nr 4 .I dalej nic ... może ktoś ma jakiś pomysł?

Poniżej foty




Pozdrawiam Wojtek



Edytowane przez 88malolat (wyświetl historię edycji)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Prawdopodobnie na wejście "control" musi być podane jakiekolwiek napiecie z przedziału 1-10v . W tej chwili jest tam 0v więc świetlówki są wygaszone.  To tak na logigę bo nigdy nie używałem balastów ściemnialnych .

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Witam

Powinno zadziałać bez podania napięcia sterowania.

Pozdrawiam

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Pół nocy się zastanawiałem czy trzeba podać napięcie do sterowania czy nie. I tak na logikę wyszło mi że nie, jak nie ma napięcia z zakresu 1-10v wtedy balast uruchomi świetlówki od razy na 100%, ale mimo to dalej nie odpala. :/ dzisiaj wyciągnęłam balast z lampy i będę próbował jakiś to zrobić. Wszystkie propozycje mile widziane.

Wojtek





Dzisiaj podszedłem do tematu na chłodno i rozwiazalem jeden problem.

Po podłączeniu tylko fazy i zera do balastu na obudowie(balastu) miałem napięcie i to dało mi do myślenia...

W między czasie napisałem maila do z prosba o pomoc PS bo od nich kupowałem zestaw... fakt w 2016r. Ale i to nie stało na przeszkodzie żeby pomóc od razu zaproponowali żebym wysłał balasty do sprawdzenia. Za co serdecznie dziękuję.

Pierwsza myśl balast zepsuty... bo przecież uziemienia nie będzie miało żadnego wpływu żeby odpalić świetlówki.

Raz, dwa, trzy ogarnąłem przewód 3 zylowy, podłączyłem z ciekawości  na krótko i działa.

Teraz tylko muszę wsadzić drugi balast do lampy podłączyć wszystko jeszcze raz i sprawdzić, ale ma nadzieję że wszystko będzie jasno świecić.

Dam znać wieczorem co i jak

Wojtek







Edytowane przez 88malolat (wyświetl historię edycji)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
20 godzin temu, Caveman napisał:

Powiedz czy działa?

Niestety. Znany wszystkim sklep internetowy się pomylił i zamiast oprawki do t5 dostałem od t8. Może się uda ze dostanę jutro. A jak nie to w pon dopiero
