Stelaż pod nowy zbiornik

[paatryk22]

Witam ponownie,

wyceny porobione, więc pora zamówić stelaż. Wykonany będzie z profili 30x30x3 [mm], malowany proszkowo z gwintowanymi nóżkami.

Wymiary: 140x45x80 [cm]

Stworzyłem taki zarys stelaża, ponieważ wykonawca też o niego poprosił. Na moje oko jest wszystko w porządku jednak podaję wam jeszcze do wglądu. Przednie boczne nogi cofnięte o 6,5 cm, aby zachować miejsce na zawiasy.

[katani]

Jakie wymiary będzie miał sump?

[paatryk22]

Godzinę temu, katani napisał:

Jakie wymiary będzie miał sump?

Do sumpa jutro będę siadać. Ogarnąłem stelaż i firmę, także teraz pora na sumpa. Zastanwiam się czy robić refugium czy odpuścić. Aktualnie mam skałę, kulki Maxspecta i Life Bio Fil i wszystko śmiga elegancko.

Widziałbym go z podziałem na:

1. Spływ - jednocześnie komora na odpieniacz
2. Wąskie komory na kulki maxspecta
3. Komora na skałę
4. Powrót + pompa i czujka z dolewki
5. Dodatkowa "doklejka" na dolewkę



Jeszcze teraz myślę, że zanim zlecę stelaż oblicze sumpa i sprawdzę czy zmieszczę go między nogi w stelażu. W przeciwnym wypadku będę musiał przesunąć przednia nogę w którąś ze stron.

Edited February 12 by paatryk22 (see edit history)

[katani]

22 minuty temu, paatryk22 napisał:

Do sumpa jutro będę siadać.

Jakie wymiary ma to akwarium? Od sumpa powinieneś wyjść, bo jak go w ten stelaż włożysz? z boku prześwit będzie 32.5cm. między podporą w środku a bokiem 65.5cm. Żadnego sensownego sumpa tam nie wsadzisz.

22 minuty temu, paatryk22 napisał:

Widziałbym go z podziałem na:

1. Spływ - jednocześnie komora na odpieniacz
2. Wąskie komory na kulki maxspecta
3. Komora na skałę
4. Powrót + pompa i czujka z dolewki
5. Dodatkowa "doklejka" na dolewkę

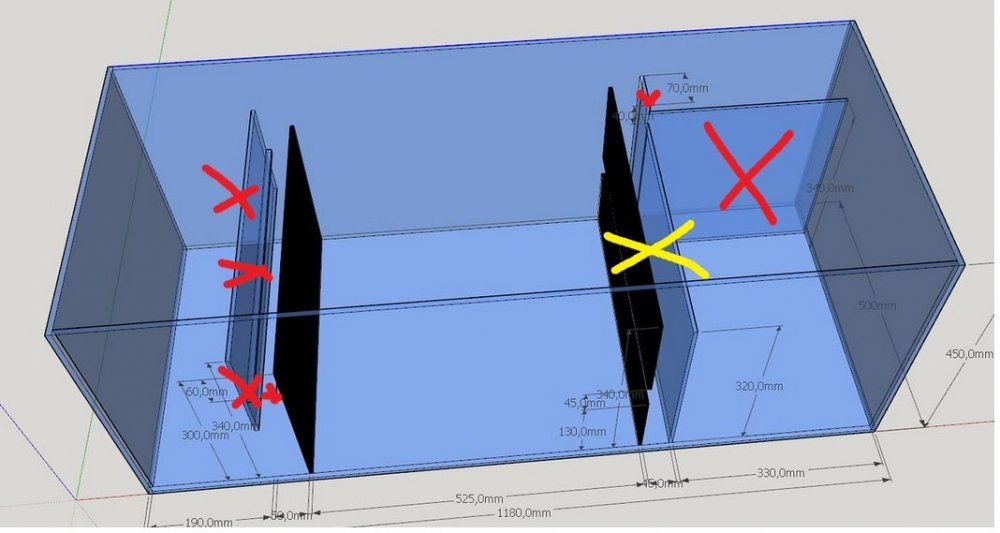

Tu nie podpowiem. Mojego sumpa nakombinowałem jak fizyk termojądrowy, a potem prawie wszystko wyciąłem. To na czerwono zostało wycięte. Na żółto wytnę jak wymienię rollermat na ten co myślę. Dzisiaj jakbym robił sumpa to dwie komory - mała na pompę obiegową duża na resztę.



i Dzisiaj zrobiłbym niższe przegrody, żeby mniej wody było w sumpie.

Edited February 12 by katani (see edit history)

[paatryk22]

Widzę, że ogarnąłem w tym samym czasie to o czym właśnie napisałeś. Siądę jutro do sumpa wymierzę wszystko i zobaczę co i jak się mieści.

[paatryk22]

Wyliczyłem sumpa i wyszło 105x37x47 cm. Po wyłączeniu obiegu + spłynięciu całej dolewki - mam bufor bezpieczeństwa (zmieści się wszystko idealnie). Nie miałem takiej sytuacji żeby dolewka się zacięła i nawaliła, ale wolę dmuchać na zimne.



Jeżeli chodzi o samego sumpa to widziałbym podział na komory jak poniżej.



Jedynie zastanawiam się na stelażem w takiej sytuacji. Czy ta noga na froncie nie jest zbyt przesunięta do boku? Z drugiej strony widziałem stelaże pod zbiorniki 120 cm bez żadnych podpór środkowych i w takim przypadku było okej.
Ewentualnie zbiornik na dolewkę zrobię osobno, wtedy mogę nogę przesunąć bliżej środka. Czyli rozkład będzie 96 cm i 35 cm, a to już wygląda stabilnie.

Edited February 13 by paatryk22 (see edit history)

[paatryk22]

Stelaż zamówiony w niedzielę, czas realizacji 7-10 dni Jak będzie odebrany to dam znać jak to wygląda. Rozkład nóg zrobiony w taki sposób, aby zmieścił się sump. Dolewka będzie osobno ze względu na wygodę.



Co do sumpa, ciągle bije się z myślami czy nie zrobić dwóch komór - jedna duża na spływ, odpieniacz, rollermat i skałę + maxspect; drugą na powrót.

Edited February 19 by paatryk22 (see edit history)

[mazmaciek]

Podporę środkową mogłeś zrobić wkładaną i przykręcaną jeśli tak Ci na niej zależało, przy takich masywnych profilach to pewnie paletę cementu można by na tym postawić

[paatryk22]

19 minut temu, mazmaciek napisał:

Podporę środkową mogłeś zrobić wkładaną i przykręcaną jeśli tak Ci na niej zależało, przy takich masywnych profilach to pewnie paletę cementu można by na tym postawić

Pisałem do kilku osób ws. stelaża i każda z nich mówiła, że środkowa podpora musi być. Niezależnie czy z profilu 30x30 czy 40x40.

Edited February 19 by paatryk22 (see edit history)

[VDR]

19 godzin temu, paatryk22 napisał:

Pisałem do kilku osób ws. stelaża i każda z nich mówiła, że środkowa podpora musi być. Niezależnie czy z profilu 30x30 czy 40x40.

Na stelaż pójdzie pewnie jeszcze jakiś blat. Ktoś z tych osób, która Ci mówiła, że musi być, przedstawiła wyliczenia takiej kratownicy na naprężenia, ugięcia itp ?


[paatryk22]

3 godziny temu, VDR napisał:

Na stelaż pójdzie pewnie jeszcze jakiś blat. Ktoś z tych osób, która Ci mówiła, że musi być, przedstawiła wyliczenia takiej kratownicy na naprężenia, ugięcia itp ?


Pytałem o to i z reguły mówili, że "program" im takie wskazania wyświetla. Koniec końców zamówiłem w Raf-Spaw, bo kilku znajomych brało stamtąd i są zadowoleni, a płynność kontaktu i wymiana wiadomości jak najbardziej na +.

Na górę pójdzie pewnie tak jak w aktualnym zbiorniku - sklejka wodoodporna.

[tomcio]

Mam akwarium 140 x 60 x 60 cm od szesnastu lat (wcześniej były mniejsze). Stoi na stelażu, który pospawałem sobie sam z profila 40x40x3. Stelaż jest węższy od dna akwarium o 1 cm z każdej strony. Zamiast blatu na stelażu są deski o grubości około 20 mm. Na tych deskach leży styropian 2 cm. Nie mam żadnych "środkowych" nóg/podpór.

Poza tym jestem pewien, że żadna z tych kilku pytanych osób żadnego programu do "poważnego liczenia stelaża pod akwa"  w życiu nie widziała...... Ale wiesz.... program i ta cała otoczka.... a cena kilkukrotnie w górę... ") Tak z ciekawości zapytam ile ten zamówiony stelaż kosztuje +/- ????

T

[VDR]

8 godzin temu, tomcio napisał:

Mam akwarium 140 x 60 x 60 cm od szesnastu lat (wcześniej były mniejsze). Stoi na stelażu, który pospawałem sobie sam z profila 40x40x3. Stelaż jest węższy od dna akwarium o 1 cm z każdej strony. Zamiast blatu na stelażu są deski o grubości około 20 mm. Na tych deskach leży styropian 2 cm. Nie mam żadnych "środkowych" nóg/podpór.

Poza tym jestem pewien, że żadna z tych kilku pytanych osób żadnego programu do "poważnego liczenia stelaża pod akwa"  w życiu nie widziała...... Ale wiesz.... program i ta cała otoczka.... a cena kilkukrotnie w górę... ") Tak z ciekawości zapytam ile ten zamówiony stelaż kosztuje +/- ????

Dlatego pytałem. Bo kiedyś widziałem gdzieś jak ktoś policzył ugięcia pod takimi "kratownicami" i wychodziło, że większość tych konstrukcji jest mocno przewymiarowana  Jeśli ktoś by mi powiedział, że program im takie wskazania wyświetla to bym poprosił o zrzut ekranu na dzień dobry   Sam blat usztywnia konstrukcję, a to były wyliczenia tylko na działanie jednorodnej siły na całej powierzchni konstrukcji stali bez blatu.

[mazmaciek]

takie stelaże to nie jest prawidłowo wykonana kratownica.

Kratownica powinna wyglądać tak I/\I .



[tomcio]

1 godzinę temu, mazmaciek napisał:

takie stelaże to nie jest prawidłowo wykonana kratownica.

Kratownica powinna wyglądać tak I/\I .



Ależ oczywiście.... gdy dotyczy to mostu przez rzekę



[VDR]

2 godziny temu, mazmaciek napisał:

takie stelaże to nie jest prawidłowo wykonana kratownica.

Kratownica powinna wyglądać tak I/\I .



dlatego wprawne oko zauwazy ze w wielu miejscach napisalem "kratownice" a nie kratownice....  co znacza "" w jezyku polskim nie bede tlumaczyl

Nie zmienia to kompletnie faktu - ze ugięcie było na tyle małe, w tych wyliczeniach,  że kompletnie pomijalne i bez wpływu na akwarium.   Niestety ostatni raz kratownice liczyłem na 2 roku studiów i cieszyłem się bardzo z zaliczenia przedmiotu na tyle, że wyparłem go już z pamięci   Naliczyłem się ich przez 2 lata tyle, że miałem ich serdecznie dość ;] Skutecznie mnie zniechęcili do rozwiązania tego typu problemów  Niestety nie jestem w stanie teraz dotrzeć do tego gdzie to pięknie ktoś zamodelował. A było tam kilka przykładów z różnych profili stalowych jak i szafki z kantowek skrecanych z plytami mdf.

Zresztą wystarczy spojrzeć na taką "szafeczkę" Juwela:
https://juwel.pl/pl/products/podstawa-juwel-60-50-sb-czarna-123.html

pod akwarium 54l





Edited February 21 by VDR (see edit history)

[tomcio]

A ja "wydymkę" bardzo lubiłem. Zresztą miałem bardzo dobrego wykładowcę. Ale było to ponad trzydzieści lat temu.... fajne czasy to były...
