Lampa led diy troszkę inaczej

[aqua skalar]

Witam,

Ponieważ od dłuższego czasu nie mogę znaleźć odpowiedniego oświetlenia postanowiłem, że złoże coś sam. Problem z którym zamierzam się do was zwrócić nie dotyczy w zasadzie elektroniki, ale optyki. Do oświetlenia mam akwarium 20 litrowe o wymiarach 40x30cm, z tym że lampę chciałbym powiesić naprawdę wysoko. Tzn. ok. 1 metra nad akwarium, albo i wyżej. Generalni im wyżej tym lepiej. I tu pytanie jak się do tego zabrać, jak rozmieścić diody, stosować jakieś soczewki, dodatkowe osłony do regulacji kąta i kształtu wiązki światła?

[Walker]

A co ma byc w tym akwa? Szczerze to myślę że musisz przemyśleć swój projekt jeszcze raz :-(

[Kośmid]

Przejrzyj sobie oferte Maritex-u. Mają troche soczewek do diód Cree i innych. Ze skupiających pamiętam, że są takie co skupiają światło do 5 stopni. Reszta to matematyka albo metoda prób i błędów i estetyka.

[Radek Ch]

Do oświetlenia mam akwarium 20 litrowe o wymiarach 40x30cm, z tym że lampę chciałbym powiesić naprawdę wysoko. Tzn. ok. 1 metra nad akwarium, albo i wyżej.

Zero szans. Spadek wydajności/efektywności między lampą wiszącą 20cm nad wodą a taką wiszącą 100cm nad wodą wynosi ponad 90%. Czyli jeśli dla lampy 20cm nad wodą potrzebowałbyś 20W mocy diód, to dla takiej wiszącej 100cm na akwarium ponad 200W. Przy zastosowaniu dobrych soczewek będzie się to miało jak 10W do 100W.

[W32darWin]

A ja sobie tak pomyslalem ze moze mozna zastosować troszke mocniejsze (niz teoretycznie przewidziane) oswietlenie, tzn. wiecej Wat z led i wepchnac je do soczewki leflektora ksenonowego. Pewnie i tak jak bedzie 1,5 metra nad akwa to pedzie oswietlac duzo wiecej niz trzeba ale to zawsze jakies skupienie.

To takie moje wolne przemyslenie.

Pozdrawiam

Edytowane 12 Listopada 2012 przez W32darWin (wyświetl historię edycji)

[Radek Ch]

Nie ma mowy o takim rozwiązaniu bez wielokrotnego zwiększenia mocy źródła światła. Dowód na żywca:

Latarka na Cree MCE - stara dioda, ale istotna jest proporcja strat. Reflektor odbłyśnik paraboliczny wysoki poler (lustro) 12 stopni (duuuużo lepszy od zwykłych soczewek).

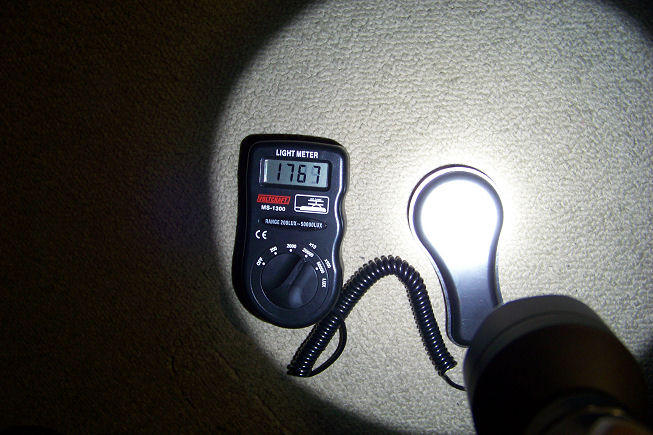

Wysokośc 20cm - 17670 luksów

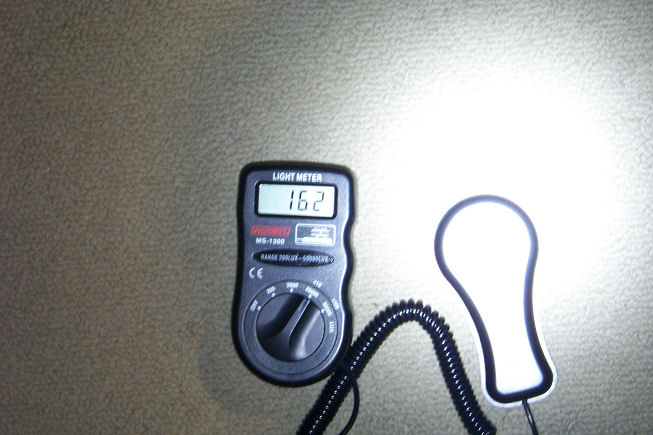

Wysokość 1m - 1620 luksów

Strata dziesięciokrotna!

Edytowane 12 Listopada 2012 przez Radek Ch (wyświetl historię edycji)

[aqua skalar]

@Radek , chyba petycję do szefostwa forum napiszę, żeby "plusiki" przywrócili. A do tego czas po prostu dziękuję . Jak to dobrze mieć takie "zabawki" w domu.

Teraz pozostaje mi to wszystko policzyć, również pod kątem finansowym, ale na to mam czas.

[MR_CUBE]

Mi się nasuwa jedno pytanie. Dlaczego chcesz lampę tak wysoko ?

[kapuhy]

Radek, wszystko ładnie pięknie, tylko mierzysz za każdym razem tę samą wiązkę światła w różnych odległości. Bajer polega na tym, żeby zrobić optykę skupiającą światło tak, by większość trafiła do baniaka z dużej odległości (coś jak thrower kontra flooder w latarkach). Twój pomiar to oczywista oczywistość

[aqua skalar]

Mam bardzo wysokie mieszkanie, prawie 4m, i tak sobie pomyślałem, że gdyby zawiesić lampę pod samym sufitem i odpowiednio skupić wiązkę to można by osiągnąć bardzo ciekawy efekt. Zwłaszcza przy moim zbiorniku .

[MR_CUBE]

Moim zdaniem za dużo zachodu Chociaż jak zrobisz taką lampe pare setek watt to może ci sie przydać do wiekszego projektu później ale moim zdaniem za dużo zachodu jak już wspominałem ja bym sie nie bawił

[kapuhy]

To nie kwestia watów, tylko lustra i optyki. Nikt się raczej w to nie bawi, więc zostaje DIY, ale efekty mogą być różne...

[aqua skalar]

Hmm, można by spróbować http://www.sklep.neo...rzech-diod-cree

Przy kącie 10' dioda powinna teoretycznie z wysokości jednego metra oświetlić pow. o promieniu ok. 9 cm. . Pozostaje tylko kwestia doboru odpowiedniej mocy.

Edytowane 12 Listopada 2012 przez aqua skalar (wyświetl historię edycji)

[Peniek]

I to wszystko dla 20litrow wody,bez sensu.

[WolfAtTheDoor]

Prędzej Cie ta lampa oślepi po paru miesiącach jak będzie taka silna - poza tym pradu to zeżre pełno.. bez sensu pomysł.

[Gość tuptus]

Czyli chcecie zrobić laser zasilany diodami cree?
