alexw200

Lampa led - projekt

Rekomendowane odpowiedzi

48 minut temu, silvia napisał:

jak już to 3500K bo 6-7 to już zimne

Zimna to już od 5 się zaczyna.

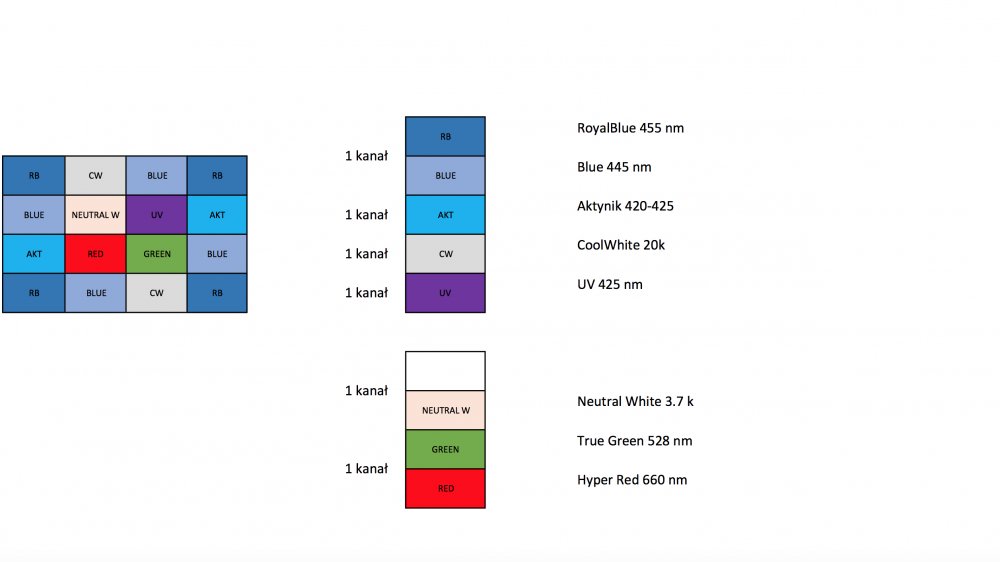

Trochę posiedziałem nad mieszaniem i wyborem kolorów. Poprzeglądałem specyfikacje producentów uznanych marek, któ®zy robią lampy i myślę, że chyba pozostanę przy tym co teraz wymyśliłem. Będzie trochę mocniejsza niż na początku planowałem ale lepiej ją przewymiarować i pracować na skręconej, raz że lepiej dla sprzętu jak nie pracuje na maksa a dwa nie wiem czy nie przyda się mocniejsza za jakiś czas. Dalej będzie 12 bloków ale teraz każdy blok po 16 ledów, razem wyjdzie 192 l po 3w czyli koło 570W. W załączniku tylko jeden blok z całości, pozostałę będą takie same.



lampa led nowe.jpg


88d3e180721d3e3cf82e042b1e240cc3u1718a15

Tu najłatwiej mnie łapać :P:P:P  https://www.facebook.com/aleksander.smigielski.5

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
2 minuty temu, silvia napisał:

aktynika i UV masz praktycznie takie same - daj UV 410 - 420nm (albo jeszcze bliżej 400nm)

a widzisz wkradł sie błąd przy przeklejaniu bo miało być 395-400 nm, zawsze to dobrze jak ktoś popatrzy z boku. A reszta? jakieś uwagi?


88d3e180721d3e3cf82e042b1e240cc3u1718a15

Tu najłatwiej mnie łapać :P:P:P  https://www.facebook.com/aleksander.smigielski.5

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Gość

blue i royal też te same nm :P

a patrząc ogólnie - będzie dość niebiesko skoro białe dasz 20 000K



--//--

edit - sory źle spojrzałem i zobaczyłem 2x 455nm

Edytowane przez Gość (wyświetl historię edycji)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
5 minut temu, silvia napisał:

blue i royal też te same nm :P

a patrząc ogólnie - będzie dość niebiesko skoro białe dasz 20 000K

no blisko a nie to samo, zastanawiałem się czy nie dać royal na 465 a blu na 440 ale to też nie wielka różnica :P

co do tego że bedzie niebiesko, nie mam z czym porównać, opieram się o to że teraz mam hqi 20k i nie jest za niebiesko.


88d3e180721d3e3cf82e042b1e240cc3u1718a15

Tu najłatwiej mnie łapać :P:P:P  https://www.facebook.com/aleksander.smigielski.5

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Gość
9 minut temu, alexw200 napisał:

teraz mam hqi 20k i nie jest za niebiesko.

ale nie masz do tej HQI całej masy niebieskich diod które ją "zagłuszają"

zależy jak ktoś lubi - ja bym wolał coś z okolic 12 - 15 000K - max 18 000K



Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
5 minut temu, silvia napisał:

ale nie masz do tej HQI całej masy niebieskich diod które ją "zagłuszają"

zależy jak ktoś lubi - ja bym wolał coś z okolic 12 - 15 000K - max 18 000K



Jeszcze się z tym prześpię :)


88d3e180721d3e3cf82e042b1e240cc3u1718a15

Tu najłatwiej mnie łapać :P:P:P  https://www.facebook.com/aleksander.smigielski.5

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Gość
13 minut temu, alexw200 napisał:

Jeszcze się z tym prześpię :)

słusznie :D

masz prawie 4 sztuki niebieskich na 1 białą a to sporo bo przeważnie jest 2-3 sztuki więc będzie dość niebiesko - zwłaszcza przy białych 20 000K

można też dodać jedną białą "neutralną" lub zamienić jedną 20 000K na 6500K - wtedy stosunek białych do niebieskich będzie "bardziej optymalny" i łatwiej będzie ustawić sterowaniem tak jak lubisz , a rozszerzysz pasmo białego



Edytowane przez Gość (wyświetl historię edycji)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
1 minutę temu, silvia napisał:

słusznie :D

masz prawie 4 sztuki niebieskich na 1 białą a to sporo bo przeważnie jest 2-3 sztuki więc będzie dość niebiesko - zwłaszcza przy białych 20 000K

można też dodać jedną białą "neutralną" - wtedy stosunek białych do niebieskich będzie "bardziej optymalny" i łatwiej będzie ustawić sterowaniem tak jak lubisz



myślisz o zamianie jednej niebieskiej na neutralną? czyli były by dwie neutralne, Może faktycznie to dobry pomysł i do tego te 20k zamienić na 15k hmm, to się chyba bez szklaneczki rudej na lodzie nie obędzie :P


88d3e180721d3e3cf82e042b1e240cc3u1718a15

Tu najłatwiej mnie łapać :P:P:P  https://www.facebook.com/aleksander.smigielski.5

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Gość

pokombinuj jeszcze :) przecież się nie pali

licząc lumeny : 3 niebieskie dają mniej więcej tyle co jedna biała 6500k i dlatego najczęściej daje się 2 - 3 niebieskie na 1 białą, a im biała zimniejsza tym mniej lumenów widzi oko

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
4 minuty temu, silvia napisał:

słusznie :D

masz prawie 4 sztuki niebieskich na 1 białą a to sporo bo przeważnie jest 2-3 sztuki więc będzie dość niebiesko - zwłaszcza przy białych 20 000K

można też dodać jedną białą "neutralną" lub 6500K - wtedy stosunek białych do niebieskich będzie "bardziej optymalny" i łatwiej będzie ustawić sterowaniem tak jak lubisz



1 sztuka 6500k na długości lampy 170 cm mija się z celem,niby gdzie ją zamontować z prawej,z lewej strony a może po środku?na takiej długości lampy przynajmniej 4-6 sztuk aby równomiernie rozłożyć


Moje akwarium

Szkło 124x55x50,sump,cyrkulacja 2x Tunze 6095,obieg Tunze Pompa Silence 1073.040 ,odpieniacz diy na pompie

Tunze - Hydrofoamer Silence 9420.040, oświetlenie led cree diy





Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Gość
Teraz, Sygen napisał:

1 sztuka 6500k na długości lampy 170 cm mija się z celem,niby gdzie ją zamontować z prawej,z lewej strony a może po środku?na takiej długości lampy przynajmniej 4-6 sztuk aby równomiernie rozłożyć

mówimy o jednym z kilku takich samych klastrów/sekcji  :)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Teraz, Sygen napisał:

1 sztuka 6500k na długości lampy 170 cm mija się z celem,niby gdzie ją zamontować z prawej,z lewej strony a może po środku?na takiej długości lampy przynajmniej 4-6 sztuk aby równomiernie rozłożyć

Sygen nie doczytałeś. ten jeden blok 16x16 ledów to tylko jeden z 12 takich samych w lapmie. W poprzednich postach wstawiałem całą lampę ale to bez sensu bo wszystkie bloki będą takie same, czyli pomnóż wszystko przez 12

Teraz, silvia napisał:

mówimy o jednym z kilku takich samych klastrów/sekcji  :)

Byłeś szybszy :P


88d3e180721d3e3cf82e042b1e240cc3u1718a15

Tu najłatwiej mnie łapać :P:P:P  https://www.facebook.com/aleksander.smigielski.5

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Ok doczytałem,przy tak dużej ilości diod pokusiłbym się o dołożenie jeszcze przynajmniej cyan i ewentualnie amber bo takie są w lampach dobrych producentów.Co do czerwonych to bym ograniczył max do 6 sztuk co drugi blok i zmniejszył również actinikę


Moje akwarium

Szkło 124x55x50,sump,cyrkulacja 2x Tunze 6095,obieg Tunze Pompa Silence 1073.040 ,odpieniacz diy na pompie

Tunze - Hydrofoamer Silence 9420.040, oświetlenie led cree diy





Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Gość

ja swoją lampę robiłem "pod natchnieniem" Radiona


ma dwie sekcje/klastry więc to co poniżej podzielić przez 2

White: 8 Cree XT-E Cool White (5w)
• Red: 4 Osram Oslon SSL Hyper Red, 660nm (3w)
• Yellow: 2 Osram Oslon SSL Yellow, 590nm (3w)
• Green: 4 Cree XP-E Green, 520nm (3w)
• Blue: 8 Cree XP-E Blue, 468nm (3w)
• Royal Blue: 8 Cree XT-E Royal Blue, 442nm (5w)
• Indigo: 4 SemiLEDs UV, 415nm (2.5w)
• "Ultraviolet": 4 SemiLEDs UV, 405nm (2.5w)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
3 minuty temu, silvia napisał:

ja swoją lampę robiłem "pod natchnieniem" Radiona


ma dwie sekcje/klastry więc to co poniżej podzielić przez 2

White: 8 Cree XT-E Cool White (5w)
• Red: 4 Osram Oslon SSL Hyper Red, 660nm (3w)
• Yellow: 2 Osram Oslon SSL Yellow, 590nm (3w)
• Green: 4 Cree XP-E Green, 520nm (3w)
• Blue: 8 Cree XP-E Blue, 468nm (3w)
• Royal Blue: 8 Cree XT-E Royal Blue, 442nm (5w)
• Indigo: 4 SemiLEDs UV, 415nm (2.5w)
• "Ultraviolet": 4 SemiLEDs UV, 405nm (2.5w)

też fajne ułożenie,  u mnie ze 12 takich :P  a jak masz to w kanałach podpięte? znaczy które dwa kolory idą na jednym kanale?




88d3e180721d3e3cf82e042b1e240cc3u1718a15

Tu najłatwiej mnie łapać :P:P:P  https://www.facebook.com/aleksander.smigielski.5

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Gość

3 RoyalBlue, 2 Blue i jedna UV :) to nitka u mnie (w sumie 3 sztuki/nitki)

2 nitki białe pomieszałem

jedna "na ciepło" czyli 3500K, 6500K z żółtą i czerwoną

a druga na zimno ... nie pamiętam w tej chwili czy tylko 10 000K czy dodałem jakąś około 12-15 000 ... ale na pewno dałem zieloną :D

Edytowane przez Gość (wyświetl historię edycji)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
10 godzin temu, SU1 napisał:

Przyzwyczajenie , wielokrotnie powielana teza że się nie nadają  ,nieznajomość technologii  , błędne typowanie przyczyny kłopotów . Montaż świetlówek po prostu daje spokój duszy u wielu ludzi , każdy woli sprawdzone niż niepewne , poza tym świetlówki są bezobsługowe .Zakładasz i gotowe , przy LED trzeba pomyśleć , o mocy ,o ustawieniu korali bo są miejsca bardzo jasne i można coś przypalić .
Dlatego na LED jest mniej pięknych akwa , ale jak wiesz jest kilka i to nie byle jakich .

Dlaczego więc żadna z firm nie ma programu newbie dla których lampa z pudełka świeci tak jak T5, wszystko pięknie rośnie i nie trzeba nic więcej robić ?? Przypomnę, że głównym powodem do zmiany na LED są oszczędności. I nie chodzi o prąd a o wymianę rur co kilka miesięcy.  Prawda jest taka, że pod T5 rośnie i koniec kropka. A przy LED trzeba się postarać i znależć własnego Gralla i żaden z producentów na dzień dobry nie daje zestawu przy którym wszystko pięknie rośnie. Niestety.


110x50x50 ,sump 62.5x38x40, 3x Tunze 6045, nj4500, H&S 150-F2001

Dariusz 'VDR' Rubinkiewicz

http://nano-reef.pl/topic/35493-275l-radomskie-malenstwo/

http://art.debesciak.net http://www.klub-malawi.pl

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Gość
3 minuty temu, VDR napisał:

 przy LED trzeba się postarać i znależć własnego Gralla i żaden z producentów na dzień dobry nie daje zestawu przy którym wszystko pięknie rośnie. Niestety.

podobno takim Grallem miały być "ledy w rurach" (nie wiem nie miałem przyjemności bo cena mi (bardzo) się nie spodobała)

miały być co najmniej tak dobre jak T5

i co ? było głośno przez jakiś czas sporo ludzi "się odgrażało" że już natychmiast wymienia i .. coś cicho teraz

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
14 minut temu, VDR napisał:

Dlaczego więc żadna z firm nie ma programu newbie dla których lampa z pudełka świeci tak jak T5, wszystko pięknie rośnie i nie trzeba nic więcej robić ?? Przypomnę, że głównym powodem do zmiany na LED są oszczędności. I nie chodzi o prąd a o wymianę rur co kilka miesięcy.  Prawda jest taka, że pod T5 rośnie i koniec kropka. A przy LED trzeba się postarać i znależć własnego Gralla i żaden z producentów na dzień dobry nie daje zestawu przy którym wszystko pięknie rośnie. Niestety.

Koszty są faktycznie spore, prądu także. Ja patrzę na to trochę inaczej w tej chwili bo mam zapas żarników i rur ale zapasy kiedyś się kończą. Wymiana 3 żarników i 10 świetlówek to jedna spore koszty a licznik też się kręci.


88d3e180721d3e3cf82e042b1e240cc3u1718a15

Tu najłatwiej mnie łapać :P:P:P  https://www.facebook.com/aleksander.smigielski.5

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
7 minut temu, silvia napisał:

podobno takim Grallem miały być "ledy w rurach" (nie wiem nie miałem przyjemności bo cena mi (bardzo) się nie spodobała)

miały być co najmniej tak dobre jak T5

i co ? było głośno przez jakiś czas sporo ludzi "się odgrażało" że już natychmiast wymienia i .. coś cicho teraz

nie slyszalem o takim cudzie... coś mnie ominęło :D Rura przy T5 to problem bo dużo światła idzie w kosmos bez odbłyśników ;) A one też nie odbijają 100%.

Sam mam LEDy ale to nie jest proste źródło światła. Zresztą firmy dysponują niemały budżetem - co za problem skopiować widmo T5 ? -- a jak na razie nikomu się to nie udało na tyle by wrzucić LEDy nad baniak i zapomnieć o świetle.


110x50x50 ,sump 62.5x38x40, 3x Tunze 6045, nj4500, H&S 150-F2001

Dariusz 'VDR' Rubinkiewicz

http://nano-reef.pl/topic/35493-275l-radomskie-malenstwo/

http://art.debesciak.net http://www.klub-malawi.pl

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

mnie najbardziej wkurza w moim oświetleniu grzanie, normalnie mam w pokoju saunę i ciągle otwarte okna a temperatura i tak nie spada poniżej 22 stopni


88d3e180721d3e3cf82e042b1e240cc3u1718a15

Tu najłatwiej mnie łapać :P:P:P  https://www.facebook.com/aleksander.smigielski.5

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Gość
Godzinę temu, maciej01 napisał:

410-420nm to nie jest UV. UV jest w zakresie 10-400nm https://pl.m.wikipedia.org/wiki/Ultrafiolet

wytłumacz to producentom lamp i sprzedawcom diod

bo mnie nie musisz tłumaczyć co to jest widmo elektromagnetyczne zwłaszcza jego zakres widzialny




Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
