Instalacja solarna Off-Grid

[neo11986]

1 minutę temu, Paragon napisał:

jaki masz inwerter?

EASUN mocy MPPT inwerter słoneczny 3000 W 24 V 220 V 60A MPPT Mam podpięte całe mieszkanie bez łazienki. na razie 2 aku ale bedą 4x100 do tego 5 panjieli po 295W



[Gość Paragon]

13 minut temu, Tester napisał:

No perlight tam nie ma

mojego Csuna też chociaż należy do grupy FUJI Solar, popytaj czy perligt ma dobre opinie ile ma gwarancji itd., ogolnie dobrze mieć panele z tej listy ale ta lista zauważyłem jest płynna mocno

3 minuty temu, neo11986 napisał:

EASUN mocy MPPT inwerter słoneczny 3000 W 24 V 220 V 60A MPPT Mam podpięte całe mieszkanie bez łazienki. na razie 2 aku ale bedą 4x100 do tego 5 panjieli po 295W



a model możesz podac albo link jest tego trochę , do podłączenia jak nie masz coma jest przejsciowka ja tak sie łączę i to przez przedłużacz 25m, cały inwerter możesz ustawić z panela, ale nie wiem który konkretnie model masz

[Tester]

Specyfikacja:

https://www.dropbox.com/s/82tzehwbt8ul8xo/Perlight Mono-Black-Plus-60-320 - 2019.pdf?dl=0

[neo11986]

1 minutę temu, Paragon napisał:

mojego Csuna też chociaż należy do grupy FUJI Solar, popytaj czy perligt ma dobre opinie ile ma gwarancji itd., ogolnie dobrze mieć panele z tej listy ale ta lista zauważyłem jest płynna mocno

a model możesz podac albo link jest tego trochę , do podłączenia jak nie masz coma jest przejsciowka ja tak sie łączę i to przez przedłużacz 25m, cały inwerter możesz ustawić z panela, ale nie wiem który konkretnie model masz

Mój model https://pl.aliexpress.com/item/32675298885.html?spm=a2g0s.9042311.0.0.28955c0fYjWimx Chodzi o to że nie widzę żadnych wykresów w oprogramowaniu są jakieś inne wykresy. I nie da się usunąć ich ogólnie nie kumam tego dziwne ze nawet aktualizacji firmware nie można zrobić zgodnie z instrukcją, Inwerter działa ale własnie nie wiem jak same statystki ustawić.Tutaj poniżej moje panele.

[Gość Paragon]

16 minut temu, Tester napisał:

Specyfikacja:

https://www.dropbox.com/s/82tzehwbt8ul8xo/Perlight Mono-Black-Plus-60-320 - 2019.pdf?dl=0

wyglądają na dobra opcje do zakupu, poczytaj trochę o nich jakie sa opinie parametry mają spoko gwarancja tez jest dluga

15 minut temu, neo11986 napisał:

Mój model https://pl.aliexpress.com/item/32675298885.html?spm=a2g0s.9042311.0.0.28955c0fYjWimx Chodzi o to że nie widzę żadnych wykresów w oprogramowaniu są jakieś inne wykresy. I nie da się usunąć ich ogólnie nie kumam tego dziwne ze nawet aktualizacji firmware nie można zrobić zgodnie z instrukcją, Inwerter działa ale własnie nie wiem jak same statystki ustawić.Tutaj poniżej moje panele.



wiesz w tym programie watch power tez nie mam statystyk, ale mam dostepne na wyświetlaczu urządzenia, chyba w tych tańszych jednostkach tego nie ma z tego co sie zoorientowałem przed zakupem statystyki mają tylko ten co mam ja wersja wysokonapięciowa i ta druga niskonapięciowa

Tak wnioskuję że pisząc statystyki chodzi Ci o produkcję dzienna tygodniowa miesięczną i roczną tak?

Edytowane 5 Września 2019 przez Paragon (wyświetl historię edycji)

[neo11986]

2 minuty temu, Paragon napisał:

wyglądają na dobra opcje do zakupu, poczytaj trochę o nich jakie sa opinie parametry mają spoko gwarancja tez jest dluga

wiesz w tym programie watch power tez nie mam statystyk, ale mam dostepne na wyświetlaczu urządzenia, chyba w tych tańszych jednostkach tego nie ma z tego co sie zoorientowałem przed zakupem statystyki mają tylko ten co mam ja wersja wysokonapięciowa i ta druga niskonapięciowa

Tak wnioskuję że pisząc statystyki chodzi Ci o produkcję dzienna tygodniowa miesięczną i roczną tak?

Dokładnie jak piszesz opcje są w ustawieniach. Jutro zrzuty porobię to wrzucę. A jak masz zabezpieczoną instalacje od paneli poprzez inwerter az po bezpiecznik coś szczególnego trzeba dać bo nie chcę pominąć jakiegoś bezpiecznika czy ochronnika przepięciowego i spalić inwerter. Najmniej zabezpieczone mam aku jest tylko bezpiecznik 32A 230V bo nic innego nie miałem.

[Gość Paragon]

5 minut temu, neo11986 napisał:

Dokładnie jak piszesz opcje są w ustawieniach. Jutro zrzuty porobię to wrzucę. A jak masz zabezpieczoną instalacje od paneli poprzez inwerter az po bezpiecznik coś szczególnego trzeba dać bo nie chcę pominąć jakiegoś bezpiecznika czy ochronnika przepięciowego i spalić inwerter. Najmniej zabezpieczone mam aku jest tylko bezpiecznik 32A 230V bo nic innego nie miałem.

co do zabezpieczeń to tak wszystkie połączenia miedzy panelami bo u mnie są w szeregu złączki MC4, do tego już w domu bezpiecznik 16A (moje panele dają lekko ponad 9A dlatego bezpiecznik 16A a nie 10A) za bezpiecznikiem a przed inwerterem przepięcowka DC 500V na +/ - i to jest oddzielnie uziemione  tyle, ze względu na to ze będe dodawał drugi łańcuch paneli ta kozdy szereg przed wejściem do inwertera mam zamiar zabezpieczyć diodą 20A



aha powinno się dodatkowo z tego co czytałem same panele uziemić, ale mam w instrukcji napisane żeby nie uziemiać więc nie uziemiałem

[FajnyRadziu]

5 godzin temu, Paragon napisał:

jakim prądem mogę ładować akumulatory kwasowe połączone w 48V 4x12V chodzi mi o "amperaż" aktualnie w ustawieniach inwertera ograniczyłem prąd ładowania do 20A za mało za duzo  w sam raz

Ile AH masz łącznie?

59 minut temu, neo11986 napisał:

Witam, tez założyłem instalacje off-grid ale nie wiem jak ten inwerter ustawić logi mi się nie zapisują. Są jakieś błędy w inwerterze, nawet hasła zmienić nie mogę z domyślnego. Nie chce się nawet zaktualizować oprogramowanie. Wszystko ustawiam po USB bo COM nie mam w swoim kompie.



Reset factory settings.

[neo11986]

9 minut temu, Paragon napisał:

co do zabezpieczeń to tak wszystkie połączenia miedzy panelami bo u mnie są w szeregu złączki MC4, do tego już w domu bezpiecznik 16A (moje panele dają lekko ponad 9A dlatego bezpiecznik 16A a nie 10A) za bezpiecznikiem a przed inwerterem przepięcowka DC 500V na +/ - i to jest oddzielnie uziemione  tyle, ze względu na to ze będe dodawał drugi łańcuch paneli ta kozdy szereg przed wejściem do inwertera mam zamiar zabezpieczyć diodą 20A



aha powinno się dodatkowo z tego co czytałem same panele uziemić, ale mam w instrukcji napisane żeby nie uziemiać więc nie uziemiałem

właśnie też chce diodę zamontować już zamówiłem na aliexpres na każdy panel diodę by jak się zaciemniają top mi spada ładowanie a mam taki kijowy dach ze  szkoda gadać



2 minuty temu, FajnyRadziu napisał:

Ile AH masz łącznie?

Reset factory settings.

Już robiłem 2 razy

[FajnyRadziu]

No trudno... nie wiem jak Wy Panowie ale do takiej instalacji chińczyków bym nie brał hehe

[Gość Paragon]

5 minut temu, FajnyRadziu napisał:

Ile AH masz łącznie?

100Ah w systemie 48V 4x12V połączone szeregowo

4 minuty temu, neo11986 napisał:

właśnie też chce diodę zamontować już zamówiłem na aliexpres na każdy panel diodę by jak się zaciemniają top mi spada ładowanie a mam taki kijowy dach ze  szkoda gadać

te diody powinieneś mies już w samych panelach, ja będę łaczył równolegle dwa szeregi i każdy szereg chce separować diodą

aha znalazlem foto skrzynki paneli z pierwszego szeregu:



2 minuty temu, FajnyRadziu napisał:

No trudno... nie wiem jak Wy Panowie ale do takiej instalacji chińczyków bym nie brał hehe

ja jestem zadowolony dziala jak zloto

Edytowane 5 Września 2019 przez Paragon (wyświetl historię edycji)

[FajnyRadziu]

No to max 20A.

Najlepiej prądem 20A do 85% a doładować o wiele niższym jeśli konfiguracja Ci pozwala.

Jak nie to zrób 15A na całość.

[neo11986]

A nie wiedziałem że już są w panelach a jak mogę to sprawdzić ??

[Gość Paragon]

Teraz, FajnyRadziu napisał:

Najlepiej prądem 20A do 85% a doładować o wiele niższym jeśli konfiguracja Ci pozwala.

inwerter ma swój algorytm ja mogę jedynie ograniczyć mu prąd od 10A do 80A i dostosować napięcie ładowania początkowego do 62V, oraz napięcie pływające/podtrzymujące jak niżej :

3 minuty temu, neo11986 napisał:

A nie wiedziałem że już są w panelach a jak mogę to sprawdzić ??

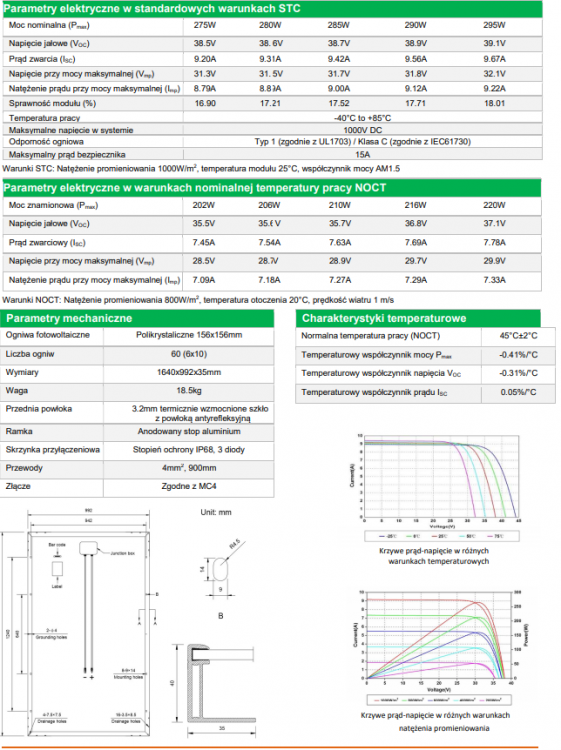

w nowszych panelach moze być 3 lub 5 tu masz przyklad:

[neo11986]

a czemu masz bezpiecznik tylko 16A ja mam 50A moje 5 paneli dało ostatio max 46.2 jak było słońce przez tydzień aku naładowały w chwile

[FajnyRadziu]

Ubiegaj się?

[Gość Paragon]

Teraz, neo11986 napisał:

a czemu masz bezpiecznik tylko 16A ja mam 50A moje 5 paneli dało ostatio max 46.2 jak było słońce przez tydzień aku naładowały w chwile

Bo ja łączę szeregowo w takim połączeniu prąd jest stały rośnie tylko napięcie, Ty łączysz rownolegle więc masz odwrotnie

to Ci rozjaśni trochę:

http://www.instsani.pl/514/niedopasowanie-pradowe-paneli-pv

2 minuty temu, FajnyRadziu napisał:

Ubiegaj się?

tak dokladnie takie tlumaczenie zrobili hehe

[neo11986]

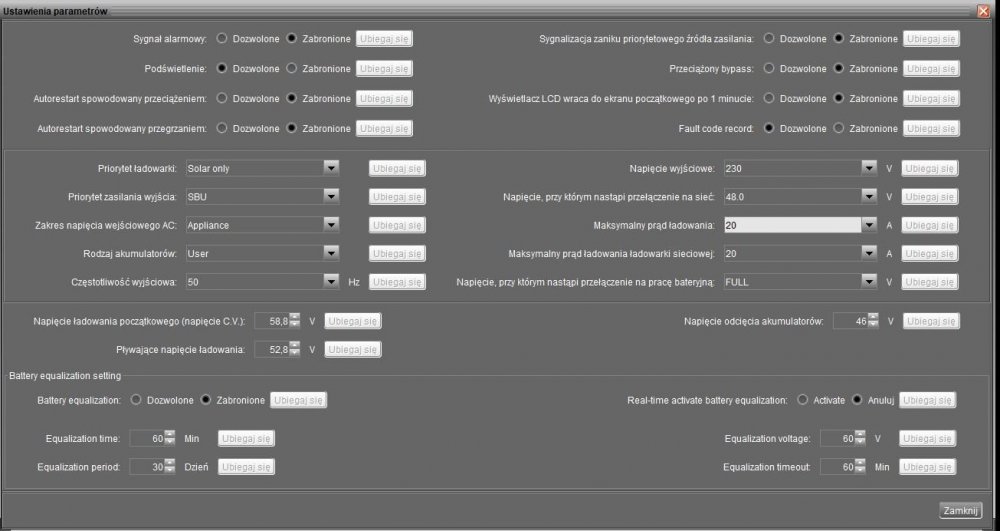

Mam podobnie ustawione tylko priorytet zasilania wyjścia mam sam solar. zakres napięcia wyjściowego ac mam na ups. i maksymalny prąd ładowarki sieciowej 2A

[Gość Paragon]

u mnie jest SBU, czyli słońce aku i sieć, maksymalny prąd ładowarki sieciowej jest w moich ustawieniach bez znaczenia bo mam ustawione aby aku ładowało tylko ze słońca, wiec u mnie ważny jest parametr  wyżej maksymalny prąd ładowania mam ustawione na 20A

Do ilu rozładowujesz akumulatory?

Edytowane 5 Września 2019 przez Paragon (wyświetl historię edycji)

[neo11986]

7 minut temu, Paragon napisał:

Bo ja łączę szeregowo w takim połączeniu prąd jest stały rośnie tylko napięcie, Ty łączysz rownolegle więc masz odwrotnie

to Ci rozjaśni trochę:

http://www.instsani.pl/514/niedopasowanie-pradowe-paneli-pv

tak dokladnie takie tlumaczenie zrobili hehe

Własnie chce dać kolejne 5 paneli i podnieść volty x2(poprawione walnąłem gafę)

4 minuty temu, Paragon napisał:

u mnie jest SBU, czyli słońce aku i sieć, maksymalny prąd ładowarki sieciowej jest w moich ustawieniach bez znaczenia bo mam ustawione aby aku ładowało tylko ze słońca, wiec u mnie ważny jest parametr  wyżej maksymalny prąd ładowania mam ustawione na 20A

Do ilu rozładowujesz akumulatory?

do 24V ładuje do 29V nie wiem ile to jest full i czy aku się nie przeładują

Edytowane 5 Września 2019 przez neo11986 (wyświetl historię edycji)

[Gość Paragon]

1 minutę temu, neo11986 napisał:

Własnie chce dać kolejne 5 paneli i podnieść volty x2 ale przy każdym panelu muszę zamówić 5 rozgałęźników podwójnych

ale już nie możesz w w specyfikacji twojego inwertera jest napisane maks 1500W masz już 5x295W, wincy nie da rady

Ps. jak masz podłączone moduły teraz kaźy oddzielnie?

[neo11986]

Powiedz mi aktualizowałeś swój inwerter było jakieś oprogramowani nowe ??

1 minutę temu, Paragon napisał:

ale już nie możesz w w specyfikacji twojego inwertera jest napisane maks 1500W masz już 5x295W, wincy nie da rady

Ps. jak masz podłączone moduły teraz kaźy oddzielnie?

wiem gafe walnąłem mam  obecnie szeregowo podłączone 5 na 2 przewodach 6mm a chce równolegle po jednym panelu do każdego podłączyć a max mogę 3 podłączyć bo mój inwerter zakres pracy ma 30 ~ 115V

[Gość Paragon]

7 minut temu, neo11986 napisał:

Powiedz mi aktualizowałeś swój inwerter było jakieś oprogramowani nowe ??

nie jak działa nie ruszam, nadgorliwość nie wskazana



7 minut temu, neo11986 napisał:

wiem gafe walnąłem mam  obecnie szeregowo podłączone 5 na 2 przewodach 6mm a chce równolegle po jednym panelu do każdego podłączyć a max mogę 3 podłączyć bo mój inwerter zakres pracy ma 30 ~ 115V

nie możesz mieć szeregowo 5szt bo byś miał ponad 150V na zamknietym i ze 200V na otwartym nieobciązonym obwodzie a inwerter powie papa przy 145V ryzykujesz upalenie elektroniki co więcej mppt bedzie dzialało do 115V

coś pokreciłeś możesz mieć albo 3szt w szeregu w 2 równoległych nitkach, albo 2szt w 3 równoległych nitkach i tyle to jest maks nie możesz, musisz mieć minimum 2 panele w szeregu 1 nie będzie działał lub będa problemy

Edytowane 5 Września 2019 przez Paragon (wyświetl historię edycji)

[neo11986]

Pokręciłem mam równolegle 5 podłączone poprzez kostkę elektryczna w puszcze hermetycznej a potem wychodzi 5 przewodów 6mm ale od inwertera wychodzą tylko 2 przewody i idą do tej puszki przy panelach. A chce w szeregu mieć po 2 sztuki. W sumie 10 paneli o mocy 1475W i 64.2V Sorki ze tak zamieszałem pomyliło mi się szeregowo z równolegle.

łączyłem to taką złączką wago  https://www.wago.com/pl/złączki-instalacyjne/złączka-instalacyjna-compact/p/221-615 w takiej puszcze https://allegro.pl/oferta/puszka-polaczeniowa-hermetyczna-ip68-jsgh687-5-7521822226?utm_source=google&utm_medium=cpc&utm_campaign=_DIO_pla_dom_budownictwo&ev_adgr=Elektryka+i+akcesoria+-+Pozostałe&gclid=Cj0KCQjw5MLrBRClARIsAPG0WGxgZ-3X-MENHYZXjt895iG6SwuFvTPfpsYTbzV3jwJ6atKqyyUAbLcaAjWFEALw_wcB

[Gość Paragon]

10 paneli 295W to prawie 3kW nie możesz tak podłączyć musisz poczytać ten link z łączeniem paneli który Ci podrzuciłem, upalisz inwerter, podsumowując:

- nie możesz przekroczyć 60A

- nie możesz przekroczyć Vmp 115V

- nie możesz przekroczyć Voc 145V

- nie możesz przekroczyć 1500W mocy z Paneli

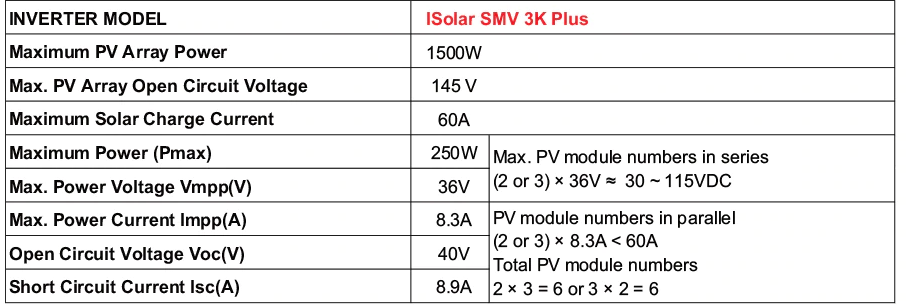

w tabelce producent dał przykładowe ilosci paneli na podstawie przykladowego panela o mocy 250W,  czyli 2szergi po 3 panele = 6szt, lub 3 szeregi po 2 panele = 6szt, nie możesz podłączyć 5szt w szeregu bo w twoim przypadku podasz na inwerter Voc ze 200V, tym bardziej nie możesz dać 5szt w szeregu x 2 równolegle bo nie dośc że dasz 200V to jeszcze z 80-90A uszkodzisz albo spalisz inwerter i kilka innych rzeczy po drodze
