Projekt budowy lamp LED 250W, 430W, 530W i 750W

[waldek123blau]

Nad moim akwarium wiszą 3 lampy LED od października 2019 roku czyli już pół roku. Nigdy pod lampami ATI z samymi świetlówkami nie miałem takich przyrostów sps-ów i takiego wybarwienia się jak obecnie. Przerobiłem w swoich zbiornikach różne oświetlenie i ani HQI ani oświetlenie T5 czy fabryczne małej mocy lampy LED popularne Chinki oraz oświetlenie mieszane LED + T5 nie dało takich efektów jak moje lampy LED w wybarwieniu i przyrostach korali. Jestem bardzo bardzo zadowolony że zbudowałem sobie lampy LED i po latach poszukiwania odpowiedniego oświetlenia wreszcie mam to właściwe!

[waldek123blau]

Dla jednego ze znajomych zbudowałem 3 lampy po 750 wat czyli razem 2250 watów. Obecnie testuje te monstrum składające się z 100 cree ledów po 5w i 5 COB LED-ów po 50 W. Lampy nie świecą pełnym światłem bo by popaliły moje koralowce ale moc światła jest piorunująca!

Tak to wygląda - zawiesiłem lampy nad swoim zbiornikiem aby zobaczyć efekt świecenia- jest super!

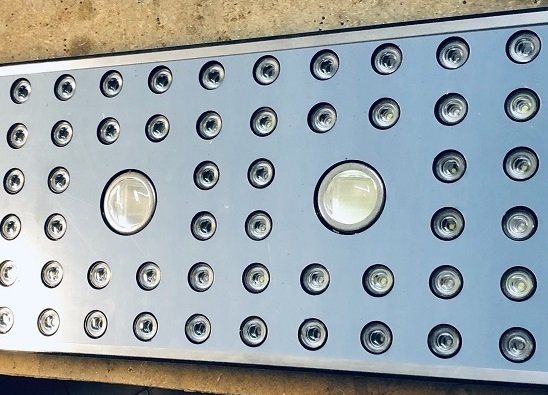

A tak wyglądają moje obecne lampy o mniejszej mocy:

Różnica polega na zwiększeniu ilości LED COB z 3 do 5 i zamiany power ledów 3W na cree 5W

Edytowane 28 Marca 2020 przez waldek123blau (wyświetl historię edycji)

[korabol]

Witam,
Waldku, wysterowales te Cree 5W na maksymalne natezenie prądu, czyli w przypadku XTE było by to 1500mA dla bialych i 1000mA dla RB, jeśli sie nie mylę?
Pozdrawiam

[waldek123blau]

1 godzinę temu, korabol napisał:

Waldku, wysterowales te Cree 5W na maksymalne natezenie prądu, czyli w przypadku XTE było by to 1500mA dla bialych i 1000mA dla RB, jeśli sie nie mylę?

Tak dla cree XTE dałem drivery LDD-1500H. Ledy Cree 5W pracują w zakresie 3- 3,6V i 1500mA Tak samo dla białych jak i dla sapphire blue też 1500mA

Opis produktu

Parametry dla LED:

Ilość: 10 sztuk

Moc: 1 W ~ 5 W

Nazwa modelu: CREE XT-E LED

Emitowany kolor: ciepły biały/zimny biały/niebieski królewski

Temperatura barwowa: 3000 K ~ 3200 K/6500-7000 K/450-452nm

Jasność: 463LM

Napięcie do przodu DC (VF): 2.8V-3.6Vdc

DC prąd przewodzenia (IF): 350mA ~ 1500mA

Maksymalne napięcie impulsu: 3.8 V

Maksymalny prąd impulsowy: 1700mA

LED kąt widzenia: 120 stopni

tu masz link:

https://pl.aliexpress.com/item/32896689323.html?src=google&src=google&albch=shopping&acnt=494-037-6276&isdl=y&slnk=&plac=&mtctp=&albbt=Google_7_shopping&aff_platform=google&aff_short_key=UneMJZVf&&albagn=888888&albcp=9594049142&albag=100017018638&trgt=296904913880&crea=pl32896689323&netw=u&device=c&albpg=296904913880&albpd=pl32896689323&gclid=Cj0KCQjw6_vzBRCIARIsAOs54z5mQdwZpCyPXMurZcA8geCuiT3bxB_2Ias50j98kN5pC86vHedafCEaAteFEALw_wcB&gclsrc=aw.ds

Moje lampy mają moc każda 750w tylko teoretycznie. Po ustawieniu optymalnym dla oka i korali wyszło na mierniku 668Wna lampę. Bo np. 4 LED w każdej lampie oświetlenia nocnego nie świecą w dzień a 4 LED to już robi 20W

To samo ze światłem UV i Białym nie można świecić na maxa bo kolory koralowców zmieniają odcień. Dlatego wysterowałem każdą z lamp na 668W na sterowniku Aqmy i jest super!



Edytowane 28 Marca 2020 przez waldek123blau (wyświetl historię edycji)

[elespero]

Waldku, ja mam pytanie odnośnie używania cob o mocy 30-50w.
Jaki jest w tym sens? Można dać 10x3w zamiast jednej 30w. Efekt będzie ten sam? Oprócz zajętego miejsca, to czy czymś to się różni?

Wysłane z mojego SNE-LX1 przy użyciu Tapatalka

[waldek123blau]

21 minut temu, elespero napisał:

Waldku, ja mam pytanie odnośnie używania cob o mocy 30-50w.
Jaki jest w tym sens? Można dać 10x3w zamiast jednej 30w. Efekt będzie ten sam? Oprócz zajętego miejsca, to czy czymś to się różni?

Właśnie chodzi o zajęcie miejsca. Jedna dioda COB 50W zastępuje 10x Cree po 5W, 17x Power Led 3W lub 50x Power Led 1W. Gdy ktoś chce lampę LED do akwarium z SPS-ami wtedy moc lampy musi być jak największa i właśnie dla takiego kolegi zbudowałem te 3 ostatnie lampy. On ma akwarium pełne akr i musi mieć siłę światła. Z kolei budowa szkieletowa moich lamp odrzuca diody COB o mocy 100W bo chłodzenie by było nie wystarczające. Przy mojej konstrukcji lampa o wymiarach 95cm x 25cm może maxymalnie mieć 750W i to już jest wszystko. Aby zrobić lampę o tych wymiarach z wyższą mocą musiał bym zwiększyć wysokość lampy i zastosować pełny Radiator bez blachy. Wtedy koszty szybują do góry i optycznie lampa będzie wyglądać pokracznie. Lepiej zbudować lampę o długości 95cm i szerokości 40cm lub 50cm i osiągnie się ten sam efekt

[elespero]

Nad jakie akwarium ta lampa leci? Chodzi mi o wymiary?

Wysłane z mojego SNE-LX1 przy użyciu Tapatalka

[waldek123blau]

Dziś od rana testuję nowe lampy dużej mocy, zabawa kolorami jest przednia! Sterownik od maga daje radę.

Podniosłem lampy pod sufit bo siła światła jest miażdżąca i boję się o popalenie korali

14 minut temu, elespero napisał:

Nad jakie akwarium ta lampa leci? Chodzi mi o wymiary?

Wysłane z mojego SNE-LX1 przy użyciu Tapatalka


Zrobiłem już kilka lamp o wymiarach: 95cmx25cm ale obecnie buduję lampę o długości 50cmx25cm i następną będę robił o wymiarze 75cmx25cm

Lepiej mieć kilka mniejszych lamp sterowanych jednym wewnętrznym sterownikiem niż jedną długą. Gdy jakiś led się przepali można zdjąć jedną z lamp a inne nadal będą świecić.

Gdy awarii ulegnie ta lampa ze sterownikiem aqma to po prostu inne lampy będą świecić maxymalną mocą i nie będzie wschodów i zachodów ale coś będzie nad akwarium świecić!

14 minut temu, elespero napisał:

Nad jakie akwarium ta lampa leci? Chodzi mi o wymiary?

Te trzy lampy na fotkach wyżej świecą nad moim akwarium długości 320cm

Edytowane 28 Marca 2020 przez waldek123blau (wyświetl historię edycji)

[elespero]

Mam obudwe z ati 90x35 i zastanawiam się czy da radę oświetlić 130x65 jak bym na ledy przerobił.

I czy 250w starczy na taki wymiar?



Wysłane z mojego SNE-LX1 przy użyciu Tapatalka









[waldek123blau]

2 godziny temu, elespero napisał:

Mam obudwe z ati 90x35 i zastanawiam się czy da radę oświetlić 130x65 jak bym na ledy przerobił.

I czy 250w starczy na taki wymiar?

To jest uzależnione jakie korale mają być w baniaku. Ale ogólna zasada czym więcej światła tym lepiej a sterownik pomoże ci dobrać siłę i barwę pod Twój gust i wnętrze zbiornika.

[elespero]

To jest uzależnione jakie korale mają być w baniaku. Ale ogólna zasada czym więcej światła tym lepiej a sterownik pomoże ci dobrać siłę i barwę pod Twój gust i wnętrze zbiornika.

Mix, aktualnie świeci 300w t5 i jest dobrze, korale mają ładne kolory i rosną.

Mam zasilacz 320w i jego chciałbym użyć, sprawność 90%. Więc około 290w wychodzi, te 250w z niego to Max co chce wyciągnąć.

Po skręceniu niektórych kanałów wyjdzie pewnie 200w.

I czy ta płaszczyzna lampy oświetli te rozmiary zbiornika?





Wysłane z mojego SNE-LX1 przy użyciu Tapatalka







[waldek123blau]

są kolimatory z soczewkami 120 stopni. To plus podniesienie lampy do góry i obejmie ci baniak ale czy wtedy mocy wystarczy to druga sprawa?

59 minut temu, elespero napisał:

Mix, aktualnie świeci 300w t5 i jest dobrze, korale mają ładne kolory i rosną.

Mam zasilacz 320w i jego chciałbym użyć, sprawność 90%. Więc około 290w wychodzi, te 250w z niego to Max co chce wyciągnąć.

Po skręceniu niektórych kanałów wyjdzie pewnie 200w.

I czy ta płaszczyzna lampy oświetli te rozmiary zbio



[elespero]

są kolimatory z soczewkami 120 stopni. To plus podniesienie lampy do góry i obejmie ci baniak ale czy wtedy mocy wystarczy to druga sprawa?


Według ciebie jaka powinna być moc na takie wymiary? Najwyżej dokupie drugi zasilacz.

Wysłane z mojego SNE-LX1 przy użyciu Tapatalka

[waldek123blau]

22 minuty temu, elespero napisał:

Według ciebie jaka powinna być moc na takie wymiary? Najwyżej dokupie drugi zasilacz.

Musisz sprawdzić sam. Na odległość trudno radzić. Jak zrobisz za mocną lampę zawsze możesz ją skręcić na pół gwizdka ale jak zrobisz za słabą będzie kłopot.

[elespero]

36 minut temu, waldek123blau napisał:

Musisz sprawdzić sam. Na odległość trudno radzić. Jak zrobisz za mocną lampę zawsze możesz ją skręcić na pół gwizdka ale jak zrobisz za słabą będzie kłopot.

Mocniejszą zrobić to nie problem, ale czy z takiej powierzchni oświetli taki zbiornik?

Jak robiłes lampę tą 90 długości to nad jakim zbiornikiem będzie wisieć? czy to 90cm to jest długość jednej z kompletu?

[waldek123blau]

9 minut temu, elespero napisał:

Mocniejszą zrobić to nie problem, ale czy z takiej powierzchni oświetli taki zbiornik?

Jak robiłes lampę tą 90 długości to nad jakim zbiornikiem będzie wisieć? czy to 90cm to jest długość jednej z kompletu?

Zrobiłem ostatnio dwie sztuki lamp po 95cm  dla kolegi z naszego forum który ma akwarium o długości 270cm i okazało się że nie wystarczają te lampy dla tego akwarium. Dlatego obecnie robię mu jeszcze jedną lampę o długości 50cm. I tu właśnie konstrukcja modułowa się sprawdza bo można spokojnie dołożyć lampę i jeden sterownik wszystkie obsłuży.

Edytowane 28 Marca 2020 przez waldek123blau (wyświetl historię edycji)

[elespero]

25 minut temu, waldek123blau napisał:

Zrobiłem ostatnio dwie sztuki lamp po 95cm  dla kolegi z naszego forum który ma akwarium o długości 270cm i okazało się że nie wystarczają te lampy dla tego akwarium. Dlatego obecnie robię mu jeszcze jedną lampę o długości 50cm. I tu właśnie konstrukcja modułowa się sprawdza bo można spokojnie dołożyć lampę i jeden sterownik wszystkie obsłuży.

I o taką odpowiedź mi chodziło. Dzięki.

Ta obudowa będzie za mała..

[waldek123blau]

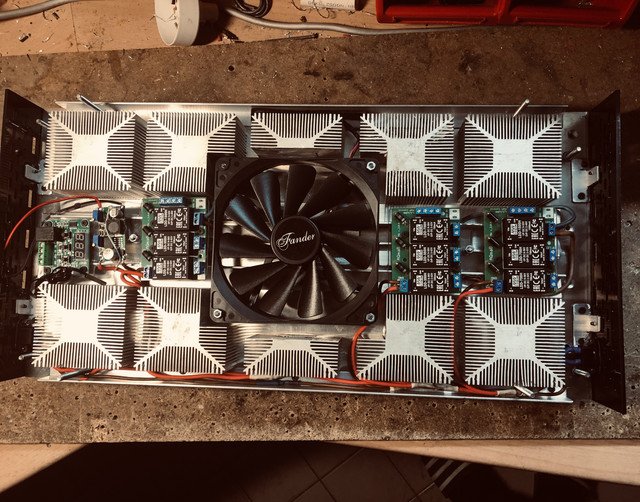

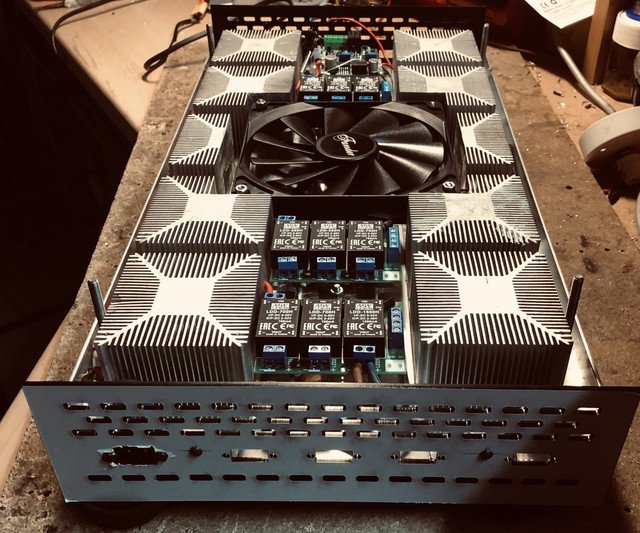

Ostatnio robione trzy lampy po 750W zostały dowiezione i zamontowane nad akwarium docelowym. Moc jest! Mogę się zająć dalszą dłubaniną małej lampy o wym 50cm x 25cm dla kolegi z forum. Dziś zamontowałem drivery, boki krótkie, wkleiłem ledy oraz podłączyłem zasilanie.

[waldek123blau]

[Słony leszcz]

@waldek123blau Ty tam widzę małą manufakturę uruchomiłeś:-) Tak trzymać:-)

[waldek123blau]

19 minut temu, Słony leszcz napisał:

@waldek123blau Ty tam widzę małą manufakturę uruchomiłeś:-) Tak trzymać:-)

Przyjechałem z Niemiec i objęli mnie kwarantanną oraz wszystkich w całym domu. Mam kilka kobiet w rodzinie więc wolę w piwnicy porobić sobie niż pokazywać się im. Przez ścianę mam garaż a tam też zawsze jest co robić więc po malutku dzieje się. Magu zawiesił sprzedaż więc za kilka dni zabraknie mi materiałów do lamp - wiadomo bez sterownika Aqmy czy płytek driverów  lampy nie zrobię.

Dziś policja dwa razy sprawdzała czy jestem w domu oraz wszystkich domowników aż się wierzyć nie chce!

[Gość]

Dziś policja dwa razy sprawdzała czy jestem w domu oraz wszystkich domowników aż się wierzyć nie chce!

I bardzo dobrze, brawa dla nich. Dzięki temu szybciej wrócimy do normalności.

Wysłane z mojego LG-H815 przy użyciu Tapatalka

[Słony leszcz]

2 minuty temu, =Fresz= napisał:

9 minut temu, waldek123blau napisał:

Dziś policja dwa razy sprawdzała czy jestem w domu oraz wszystkich domowników aż się wierzyć nie chce!

I bardzo dobrze, brawa dla nich. Dzięki temu szybciej wrócimy do normalności.

No niestety też się zgodzę. Wszyscy się staramy, żeby nie mieć u siebie 84,600 zakażonych, bo o ile Niemcy to może i ogarniają, to u nas to będzie śmierć na ulicy niestety. Ale... jeszcze będzie normalnie... i będziemy znów dyskutować na BEZ i Z:-)

[Alcoholik]

No niestety też się zgodzę. Wszyscy się staramy, żeby nie mieć u siebie 84,600 zakażonych, bo o ile Niemcy to może i ogarniają, to u nas to będzie śmierć na ulicy niestety. Ale... jeszcze będzie normalnie... i będziemy znów dyskutować na BEZ i Z:-)

Witam z racji tego że znam Waldka, pozdro oczywiście, nieźle sobie radzisz z tymi lampami pełen szacun dla ciebie.
Właśnie tak mi się popieprzyło nie dostałem urlopu i od poniedziałku siedzę w Niemczech, robie z kumplem którym mieszkam na 2 zmianę. I powiem wam: że Niemcy bynajmniej tu gdzie pracuje nie mają pojęcia o tym wirusie, stoją w grupkach gadają ze sobą 0 zachowania odstępu, nieraz chcą ze mną pogadać to ździwieni że im mówię 2metry minimum.A jak im mówię o tym wirusie to się śmieją prosto w oczy że nie ma żadnego wirusa normalnie ręce opadają.Waldek sorki że ci trochę zaśmieciłem temat.
Ps. Żonka mówi że jak ona się teraz opiekuje akwa to Montipory rosną

Wysłane z mojego SM-G986B przy użyciu Tapatalka

[waldek123blau]

3 minuty temu, Alcoholik napisał:

 Żonka mówi że jak ona się teraz opiekuje akwa to Montipory rosną

No widzisz a nie chciałeś ich brać i martwiłeś się że masz za młode akwarium. Spoko jak przyjedziesz do kraju dostaniesz jeszcze inne korale.

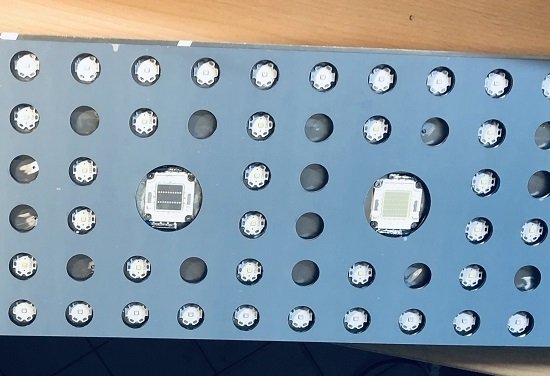

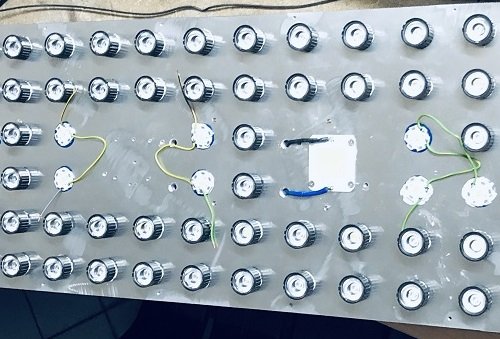

Jeszcze fotka lampy z LED-ami:

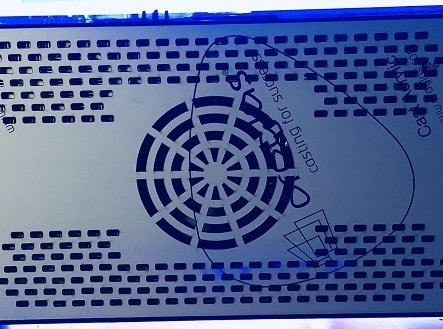

Na obudowie szara folia ochronna - fajna sprawa bo nic w trakcie prac się nie może porysować!

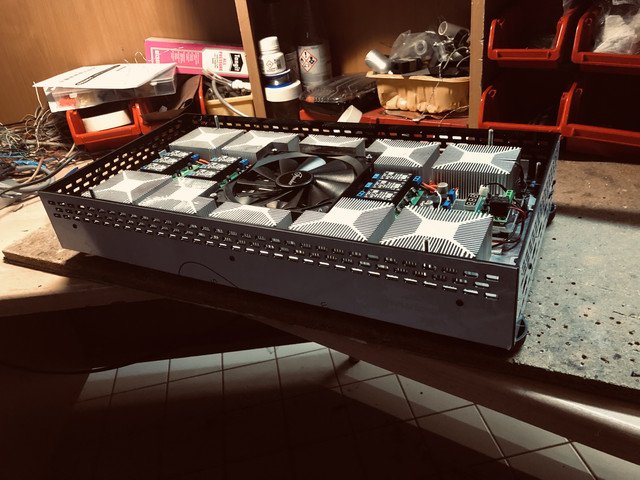

Obudowa przymierzona - wszystko idealnie pasuje,  jutro można będzie zacząć lutować nitki i sprawdzać sekcję po sekcji. Jest to ta bardzo mozolna praca którą zwykle przesuwam na koniec prac z lampę!

I jeszcze przymierzenie pokrywy górnej na koniec dzisiejszego fotostory
