Reef-PI komputer akwarystyczny

[MiroZ]

Witam.

Właśnie zaczynam swój nowy projekt jest to komputer  akwarystyczny zbudowany na  Raspberry PI (3,3b,3b+,zero). Przykładowe zdjęcia takiego komputera powyżej.

W tym momencie czekam na sensor  EZO PH Circuit,est to Najdroższa część którą musimy zakupić .Koszt takiego układu to 40 dolarów plus wysyłka to ok.220- 240zł.

Ja zamówiłem na stronie http://www.warburtech.co.uk  .

Powstała płyta główna dedykowana pod ten projekt https://blueacro.com/controllers/picobeta  koszt 70 dolarów

Całość mnie  będzie kosztować  coś ok. 500-600zł bez dozownika płynów który posiadam oddzielnie.

Wykaz części można znaleźć na poniższych stronach.

Opis projektu   https://reef-pi.github.io

Instalacja oprogramowania i schematy https://learn.adafruit.com/search?q=reef%20pi

Forum projektu https://www.reef2reef.com

Reef-PI funkcje :

Monitorowanie i kontrola temperatury (włączanie / wyłączanie grzałki i agregatu chłodniczego)

Pomiar i kontrola PH

Dozownik płynów

Automatyczna dolewka

Sterownik mocy (włączenie wyłączenie odpowiednich urządzeń o danej porze dnia)

Kontrola światła LED (cykl 24-godzinny), cykl dobowy, stały dimmig

Makra (tryb karmienia itp.)

I kilka innych funkcji, takich jak sterowanie kamerą (okresowe rejestrowanie i przesyłanie zdjęć na dysk Google), telemetria (pulpit nawigacyjny i alarmowanie na podstawie wartości czujników za pomocą adafruit.io), przyjazny interfejs mobilny itp.

W tym wątku będę zamieszczał wszystkie informacje dotyczące budowy komputera.

Pozdrawiam





[Sagerrak1]

A kontrola pH to w jaki sposób ma być realizowana, jakim urządzeniem?

[MiroZ]

2 godziny temu, Sagerrak1 napisał:

A kontrola pH to w jaki sposób ma być realizowana, jakim urządzeniem?

O tak:



[Sagerrak1]

Ok, kontrola czyli odczyt, nie kontrola w sensie korekty.

[MiroZ]

 Całością  steruje komputer Raspberry Pi i oprogramowanie Reef-Pi (opensource). Z komputerem łączymy się przez wifi  a Interfejs użytkownika oparty jest na przeglądarce internetowej.

W podobny sposób możemy kontrolować na odległość drukarkę 3d poprzez OctoPrint

Edytowane 24 Sierpnia 2019 przez MiroZ (wyświetl historię edycji)

[TomekUK]

Zapowiada sie fajnie, bede obserwowal postepy powstawania na pewno

[MiroZ]

Większość  części już dotarła ,nadal czekam na sensor PH.  Na razie wygląda to tak:

4 i1 kanałowy przekaźnik 5V 10A AVR ARM ARDUINO

Czujniki temperatury i poziomu cieczy

Edytowane 29 Sierpnia 2019 przez MiroZ (wyświetl historię edycji)

[MiroZ]

Uruchomienie i konfiguracja czujnika temperatury.

[MiroZ]

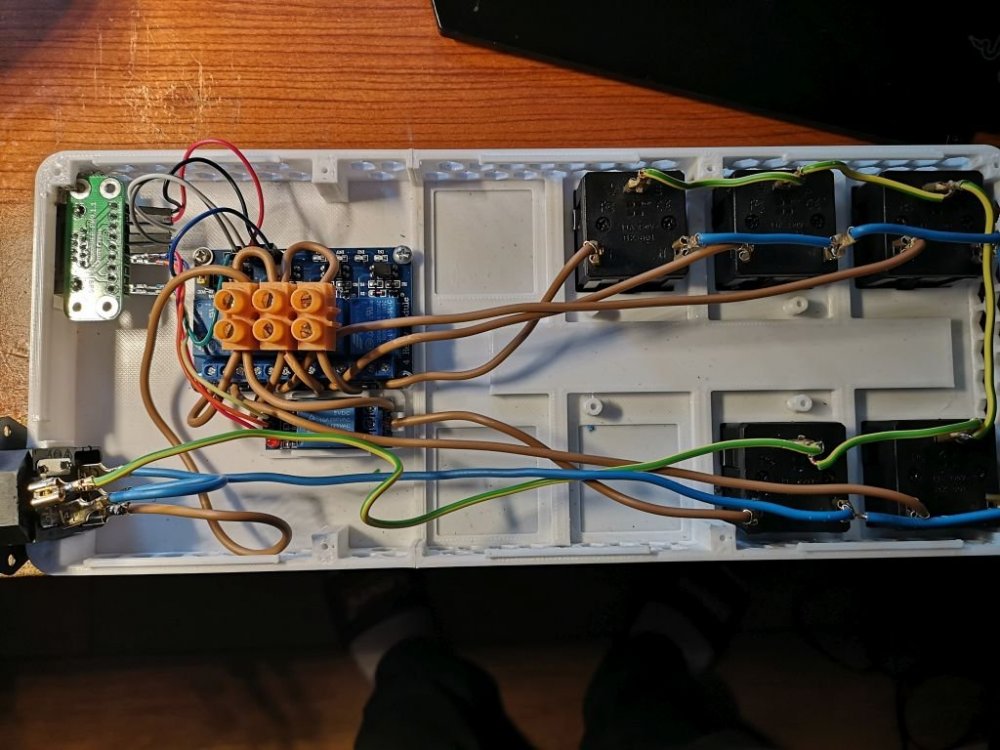

Wreszcie dotarły gniazda 230v i mogłem zakończyć budowę komputera.Niestety dalej czekam na sensor PH

[MiroZ]

2 tygodnie temu dotarł wreszcie sensor ph więc dzisiaj gdy  miałem więcej czasu na dokończyłem projekt.

Sensor PH EZO ph circuit

Podłączenie sensora do Raspbery Pi

Podłaczenie całości do akwarium

Edytowane 16 Listopada 2019 przez MiroZ (wyświetl historię edycji)

[montymick]

To PH EZO to sensor pH czy tylko przystawka milivoltomierza, a do akwarium dajemy normalną sondę pH ?

Widzę tu komunikację ze sterownikiem po lokalnej sieci domowej. A jak "dostać się" do sterownika z poza domu?

[VDR]

To PH EZO to sensor pH czy tylko przystawka milivoltomierza, a do akwarium dajemy normalną sondę pH ?
Widzę tu komunikację ze sterownikiem po lokalnej sieci domowej. A jak "dostać się" do sterownika z poza domu?

https://www.atlas-scientific.com/product_pages/circuits/ezo_ph.html

Sondę pH musisz mieć, natomiast dostajesz wynik po I2C lub serialu.

Masz jeszcze kilka innych ciekawych modułów gotowców.

Wysłane z mojego Redmi Note 7 przy użyciu Tapatalka
