(2) Reaktor Wapnia DIY - Zbuduj sobie sam

[waldek123blau]

- Rura plexi fi 200mm o długości 50cm,

- 20cm przeźroczystej rury plexi fi 25mm.

- Dekiel górny fi 250mm wycięty laserowo z plexi grubości 8mm z 8 otworami fi 6mm na śruby mocujące.

- Ring o średnicy zewnętrznej 250mm i wewnętrznej 200mm z 8 otworami fi 6mm na śruby mocujące.

- Jedno sitko wewnętrzne o średnicy 192mm.

- Denko z plexi 8mm fi 194mm

- 100cm rury pvc fi 25mm.

- Kształtki 25mm: 5 kolanek 90, jeden trójnik, jedna zaślepka,

- Kształtki z filtra RO/DI z szybkozłączkami: dwie 90 stopni, trzy proste z gwintem zewnętrznym.

- 3 mb rurki z RO/DI

- Przelot do uszczelniania kabli z gwintem zewnętrznym na mocowanie elektrody.

- Pompa JEBAO 4000l/h

- Uszczelka oring średnica wewnętrzna 205mm o grubości 6mm

- Podkładki, nakrętki motylkowe i śruby fi 5mm ze stali nierdzewnej,

- Gąbka grubości 2cm 20cm x 20cm.

Próba szczelności:

Praca zakończona, życzę miłej zabawy!

Edytowane 9 Czerwca 2020 przez waldek123blau (wyświetl historię edycji)

[niknik]

sitka kupujesz gotowe, robisz sam czy jakoś na zamówienie? otwory pod kształtki z szybkozłączkamia jakim wiertłem tzn jaka średnica tych otworów? jaką narzynką gwintujesz otwór? otwory w korpusie do podłączenia pompy cyrkulacyjnej czym wiercisz, kleisz? pleksi nie pęka przy wklejaniu rur?



co do samego reaktora, zastanawiam się czy takie coś może się sprawdzić w zbiorniku z mniejszym zapotrzebowaniem:

co godzinę pompka perystaltyczna pompuje z reaktora do akwarium załóżmy 50ml odcieku. po przepompowaniu dozowana jest do reaktora porcja CO2 i przez prawie godzinę wewnętrzna pompka reaktora miesza wodę z CO2 a wkład się rozpuszcza. "moc" odcieku jest regulowana właśnie dawką co2. ma to szanse działać czy wkład rozpuszcza się zbyt wolno? oczywiście przepompowanie odcieku nie musi być co godzinę ani 50ml, można to zaprogramować dowolnie, im częście tym lepiej bo stabilniej ale musi być czas na rozpuszczenie wkładu. w takim systemie dozowany odciek miałby obojętne Ph jeśli odpowiednio ustawi się czas mieszania i dozowania. tylko wydajność pewnie mniejsza.

Edytowane 14 Maja 2020 przez niknik (wyświetl historię edycji)

[waldek123blau]

Godzinę temu, niknik napisał:

sitka kupujesz gotowe, robisz sam czy jakoś na zamówienie? otwory pod kształtki z szybkozłączkamia jakim wiertłem tzn jaka średnica tych otworów? jaką narzynką gwintujesz otwór? otwory w korpusie do podłączenia pompy cyrkulacyjnej czym wiercisz, kleisz? pleksi nie pęka przy wklejaniu rur? co do samego reaktora, zastanawiam się czy takie coś może się sprawdzić w zbiorniku z mniejszym zapotrzebowaniem: co godzinę pompka perystaltyczna pompuje z reaktora do akwarium załóżmy 50ml odcieku. po przepompowaniu dozowana jest do reaktora porcja CO2 i przez prawie godzinę wewnętrzna pompka reaktora miesza wodę z CO2 a wkład się rozpuszcza. "moc" odcieku jest regulowana właśnie dawką co2. ma to szanse działać czy wkład rozpuszcza się zbyt wolno? oczywiście przepompowanie odcieku nie musi być co godzinę ani 50ml, można to zaprogramować dowolnie, im częście tym lepiej bo stabilniej ale musi być czas na rozpuszczenie wkładu. w takim systemie dozowany odciek miałby obojętne Ph jeśli odpowiednio ustawi się czas mieszania i dozowania. tylko wydajność pewnie mniejsza.

Sitka tak jak pokrywy czy ringi wycinam laserowo. Otwory pod kształtki i do podłączenia pompy wycinam wiertłem do drewna o takim:

Jak będziesz wiercić powoli to plexi nie pęknie. Co do sprawdzenia się reaktora w zbiorniku z mniejszym zapotrzebowaniem to się też sprawdza. Możesz ustawić większe pH w środku reaktora na komputerze pH tak aby nie rozpuszczał się wkład szybko - odciek będzie mniej treściwy, możesz zmniejszyć odciek z reaktora lub uruchamiać pompę dozującą czasowo.

A jak chciałbyś bez problemów reaktor to zapraszam do targowiska:



Przeczytaj też opis Ze sprzedaży Delteka tam jest wyłożone jak kawa na ławę:

https://sklep.seafarm.pl/pl/n/2020/Reaktor-wapnia-„low-cost-„low-tech/10

[niknik]

spróbuj wiertłem do gresu. takim trójkątnym, mnie trochę lepiej to wychodzi i jest trochę łatwiej.



[Hoom]

Najwazniejsze przy wierceniu by podłożyć coś od spodu , najlepiej inny kawałek akrylu i ścisnąć to czymś . Wtedy wiertło napewno nie wyszczerbi

[waldek123blau]

No dobra dziś z braku czasu wkleiłem tylko dno, wywierciłem 2 otwory w rurze plexi, wkleiłem ring dystansowy pod sitko i wkleiłem dolną kształtkę. Jak przeschnie jeszcze dziś wkleję ring górny i przelot górny przez rurę. Wygląda to tak:

Rura jest owinięta folią zabezpieczającą dlatego nie wygląda rewelacyjnie.

Edytowane 14 Maja 2020 przez waldek123blau (wyświetl historię edycji)

[Artur85]

Jakiego kleju używasz do klejenia?

[waldek123blau]

1 minutę temu, Artur85 napisał:

Jakiego kleju używasz do klejenia?

Tangit

W tubce bo ma fajny dziubek i można dookoła kształtki dokleić bardzo łatwo

[Artur85]

A jak z estetycznoscia klejenia bo ja używam parfix i pozostawia ;smugi;?? Kiedyś dostałem klej na bazie rozpuszczalnika który łączył plexe bez żadnego śladu  niestety nie mam już do niego dostępu

[waldek123blau]

Tangit jest na bazie rozpuszczalnika. Ja miejsca styku kleju przecieram papierem ściernym dla lepszego połączenia i miejsce klejenia nie jest przeźroczyste ale chyba chodzi o jakość klejenia.



Tangit jest klejem do PVC zawierającym rozpuszczalnik na bazie tetrahydrofuaranu. TANGIT nadaje się do wykonywania wytrzymałych na rozciąganie połączeń rur ciśnieniowych (gazowych i wodociągowych) wykonanych za pomocą złączek rurowych z PVC-U według zaleceń producentów rur z tworzyw sztucznych. Tangit stosuje się także do klejenia rurowych kanałów kablowych oraz rynien dachowych.

https://allegro.pl/oferta/klej-tangit-pvc-u-125g-8909651368

[JerzyB]

Witam

Ja plexi  kleję  Acrifix 116  , a  Tangit , to do hydrauliki.

Pozdrawiam



[waldek123blau]

3 minuty temu, JerzyB napisał:

Ja plexi  kleję  Acrifix 116  , a  Tangit , to do hydrauliki.

Acrifix 116 jest 2 i pół raza droższy od Tangitu a działa identycznie

[JerzyB]

Witam

Może i drogi , ale jak skleja , nie  potrzeba papieru ściernego.

Pozdrawiam

[waldek123blau]

10 godzin temu, JerzyB napisał:

Może i drogi , ale jak skleja , nie  potrzeba papieru ściernego.

Ja gdy stosowałem Acrifix 116 też przecierałem powierzchnie styku papierem ściernym i przemywałem benzyną ekstrakcyjną dla lepszego kontaktu.

[JerzyB]

Wiadomo , że należy odtłuścić , ale po papierze spoina nie jest przezroczysta.

[waldek123blau]

Dzisiaj wreszcie doszła pompa do reaktora jebao DCP-3000 będzie można posklejać wszystko do kupy.

[waldek123blau]

Reaktor prawie skończony, zostało wywiercić i nagwintować 2 otwory na szybko-złączki w pokrywie i kupić oring uszczelniający. Jutro jak rurki wyschną zrobię próbę szczelności.

[waldek123blau]

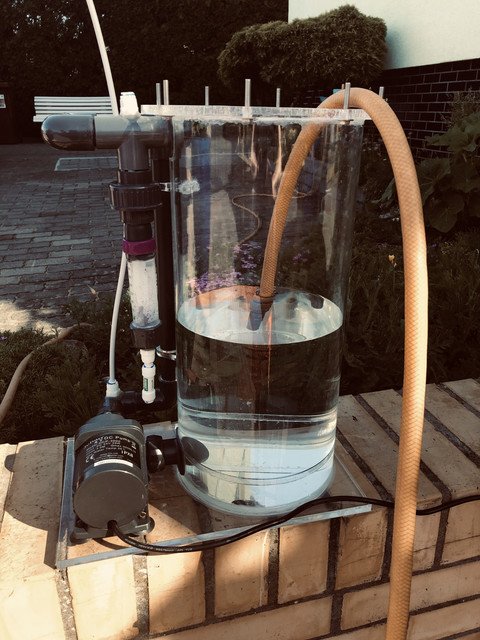

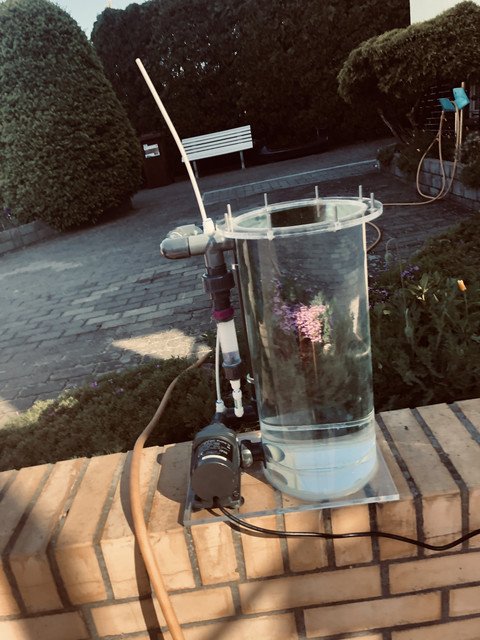

Próba szczelności reaktora wypadła szczęśliwie - nic nie cieknie:





I tak dla pewności dokleiłem nóżkę do sitka wewnętrznego:

[waldek123blau]

Reaktor wapnia został skończony i podłączony do sumpa:
