waldek123blau

(3) Lampa LED 530W DIY - Zbuduj sobie sam

Recommended Posts

- 4x50W LED COB 30000-35000K, 20000K, 10000K
- 5 soczewek modułów COB
- 3x płytka driverów
- 1x przetwornica 12V
- 64  LED 3W  Royal Blue + Niebieskie
- 1x COB 30W UV
- 40x 120 stopni soczewki do LED 3W
- 60x 60 stopni soczewki   do LED 3W
 - Zasilacz  41V
 - Wtyki i gniazda 2x10szt - 2PIN
-  Blacha Aluminiowa  5mm                 960mm x 250mm
 - Kątownik aluminiowy        200cm
- 10 szt Radiatorów komputerowych
- Rozgałęźniki kabla wentylatorów
- Kabel zasilający 10m
- Profil aluminiowy   3mb
- Wkręty różne
- Sterownik do lamp  LED Aqma
- 15x Driver LDD-1000H ,  LDD-700H,  LDD-1200H
- 30x Cree 3W  Białe zimne 6500k
-  M4x60 wkręty
- 4x Zawiesia do lampy
- Obudowa PCV Lampy wycięta laserowo z plexi czarnej 3mm
- 3x ceownik alu 10x10x2mm
- 3x Wentylatory 14 x 14cm do 2 lampy
- Klej termo 125g
- 8x diody cyjan 3w









I zaczynamy zabawę:
















530W to moc teoretyczna lampy - gdyby była wysterowana na maksimum. Ja jednak zastosowałem mniejsze drivery aby diody nie pracowały na 100% mocy przez to oszczędza się diody i mogą działać dłużej. Po za tym sterownik aqma nigdy nie ustawia się na świecenie na maxa  Właściwa moc tej lampy to:




życzę miłej zabawy!

Jeszcze na koniec test 3 lamp o mocy każdej z nich 430W i z wyświetlaczem w jednej:



Edited by waldek123blau (see edit history)

Share this post


Link to post
Share on other sites
5 minut temu, niknik napisał:

klej termoprzewodzący taki zwykły 1W/m2 czy jakiś lepszy?

Ja używam  AG TERMOGLUE

Share this post


Link to post
Share on other sites
3 minuty temu, waldek123blau napisał:

Ja używam  AG TERMOGLUE

czyli ten zwykły.

Share this post


Link to post
Share on other sites

Bardzo ciekawy projekt :) Co do pasty to polecam ten : SilentiumPC Pasta termoprzewodząca Pactum PT-1 niezawodny i bardzo dobry, trochę droższy od twojego ale ma lepsze właściwości :)

Share this post


Link to post
Share on other sites
1 minutę temu, mario 84 napisał:

Bardzo ciekawy projekt :) Co do pasty to polecam ten : SilentiumPC Pasta termoprzewodząca Pactum PT-1 niezawodny i bardzo dobry, trochę droższy od twojego ale ma lepsze właściwości :)

A czy utrzyma radiatory przyklejone do blachy? Bo tym AG TERMOGLUE  kleję je i nie można ich oderwać tak trzyma!

Share this post


Link to post
Share on other sites
Teraz, waldek123blau napisał:

A czy utrzyma radiatory przyklejone do blachy? Bo tym AG TERMOGLUE  kleję je i nie można ich oderwać tak trzyma!

Radiatory wiszą czy są położone na górze? Bo jeśli od góry to pasta ma dobrą przyczepność .W sumie raz za kiedy dobrze jest pastę wymienić na nową bo niestety traci swoje właściwości , przy kleju pewnie będzie to trudniejsze choć nie mówię że nie możliwe,do czyszczenia idealnie nada się alkohol izopropylowy.

Edit.Już widzę od góry więc spokojnie pasta da radę :)

Share this post


Link to post
Share on other sites
8 minut temu, mario 84 napisał:

Radiatory wiszą czy są położone na górze? Bo jeśli od góry to pasta ma dobrą przyczepność .W sumie raz za kiedy dobrze jest pastę wymienić na nową bo niestety traci swoje właściwości , przy kleju pewnie będzie to trudniejsze choć nie mówię że nie możliwe,do czyszczenia idealnie nada się alkohol izopropylowy.

Edit.Już widzę od góry więc spokojnie pasta da radę :)

ale diody od dołu...

Share this post


Link to post
Share on other sites

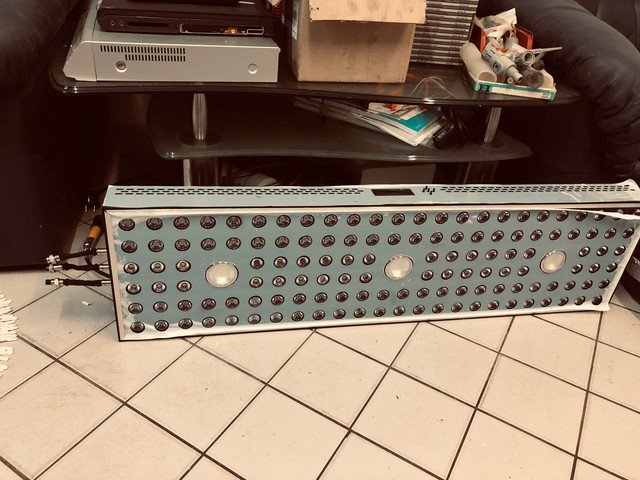

Na tej samej bazie można zrobić sobie lampy o innych wymiarach! np 75cm x 25cm lub 50cm x 25cm - ja robiłem tylko takie wymiary. Lampy są kompaktowe tzn że można dokładać kolejne sztuki do pierwszej i nie trzeba dodatkowego sterowania. Sterownik z pierwszej lampy ogarnie następne



image-png-ada4537605cf01d09d5806d6f33b03

Na specjalne zamówienie pod zoosy zamieniłem diody cyjan na czerwone

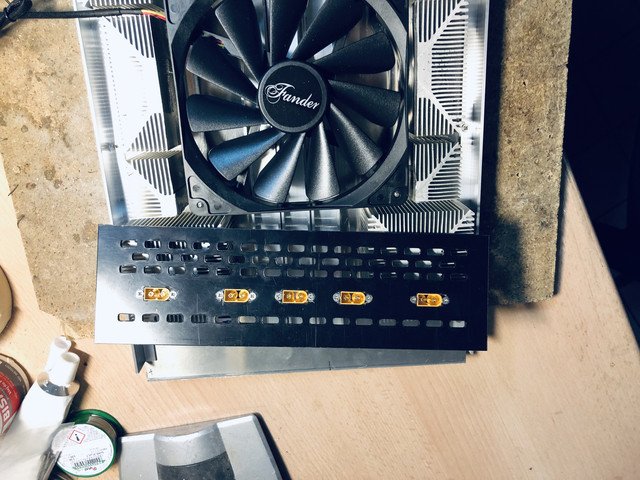

Każdy kanał sterownika Aqmy jest we wszystkich lampach wyprowadzony z boku w takich gniazdach jak na fotce poniżej. Wystarczy podpiąć się kabelkiem i sterowanie będzie w nowej lampie:


środkowe 3 gniazda to 6 kanałów sterownika aqmy, z prawej strony krańcowo to zasilanie lampy 41V a z lewej strony krańcowo to zasilanie wentylatorów

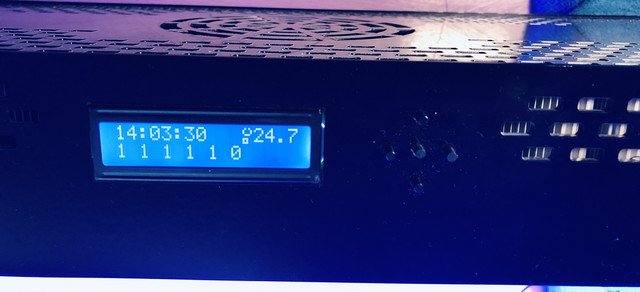

Programowanie wschodów i zachodów lamp jest bezprzewodowe ale można też zrobić wyświetlacz i programowanie ręczne. Wygląda to tak:





Edited by waldek123blau (see edit history)

Share this post


Link to post
Share on other sites
48 minut temu, niknik napisał:

ale diody od dołu..

No diod raczej by nie utrzymała w takiej pozycji ,tym bardziej że się nagrzewają dość znacznie  ,miałem na myśli stosowanie pasty pod same  radiatory :)

Edited by mario 84 (see edit history)

Share this post


Link to post
Share on other sites

klej stosuje pod radiatory, ceowniki środkowe z alu, kątowniki skrajne z alu i do przyklejania LED-ów - spisuje się znakomicie więc po co to zmieniać?

Czasem gdy soczewka jest luźna też ją tym samym klejem mocuję.

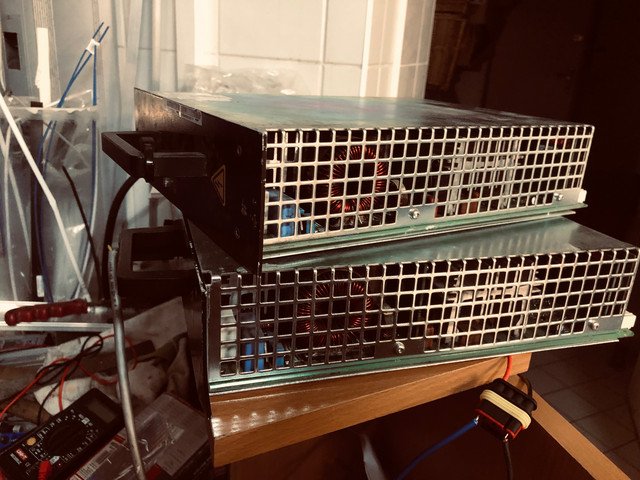

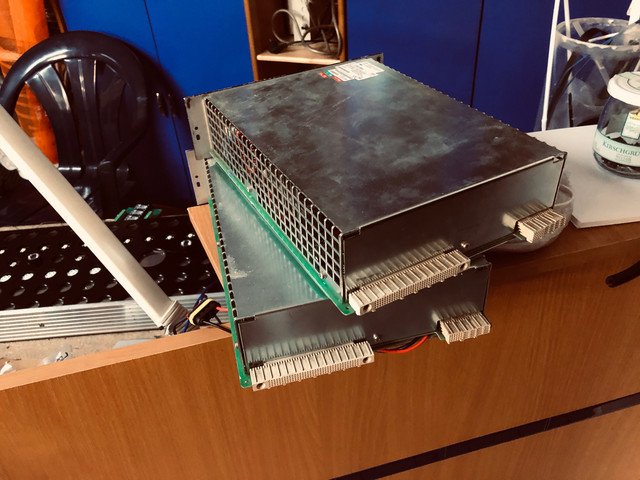

Co do zasilania to stosuję zasilacze wojskowe z demobilu są nie do zajechania i bardzo tanie. Dla 2 lamp wystarczy jeden zasilacz 1200W 52,2V dla jednej lampy i ewentualnie dla 2 lamp po 75cm stosuję jeden zasilacz 1000W 41V  Jak są 3 lampy w szeregu to już wkładam 1 zasilacz 2000W 43V



Share this post


Link to post
Share on other sites

 A wysięgnik super sprawa :clappingIle zajęło Ci wykonanie tego projektu?

Share this post


Link to post
Share on other sites
3 minuty temu, waldek123blau napisał:

klej stosuje pod radiatory, ceowniki środkowe z alu, kątowniki skrajne z alu i do przyklejania LED-ów - spisuje się znakomicie więc po co to zmieniać?

Czasem gdy soczewka jest luźna też ją tym samym klejem mocuję.

trochę słabo przewodzi ciepło ten klej. spalił mi się mikrokontroler, lampa poświeciła na full kilka g i 1/3 diod spalone chociaż radiator wcale bardzo gorący nie był. niektóre diody 410nm widziałem że są czarne już wcześniej chociaż lampa świeciła raptem na 70% mocy przez 3-4 miesiące.

Share this post


Link to post
Share on other sites
11 minut temu, mario 84 napisał:

 A wysięgnik super sprawa :clappingIle zajęło Ci wykonanie tego projektu?

wysięgnik wykonałem z silnika do rolet okiennych obudowując go płytą gipsową i doprowadzając prąd przed ustawieniem akwarium - nie trwało to długo. Przy okazji remontu parteru opisałem te roboty w moim wątku.



2 minuty temu, niknik napisał:

trochę słabo przewodzi ciepło ten klej. spalił mi się mikrokontroler, lampa poświeciła na full kilka g i 1/3 diod spalone chociaż radiator wcale bardzo gorący nie był. niektóre diody 410nm widziałem że są czarne już wcześniej chociaż lampa świeciła raptem na 70% mocy przez 3-4 miesiące.

To nie wina kleju ani pasty. Moje lampy świecą codziennie od maja 2019 roku  i nic się nie przepaliło.

Edited by waldek123blau (see edit history)

Share this post


Link to post
Share on other sites
W dniu 19.05.2020 o 11:34, waldek123blau napisał:

klej stosuje pod radiatory, ceowniki środkowe z alu, kątowniki skrajne z alu i do przyklejania LED-ów - spisuje się znakomicie więc po co to zmieniać?

Czasem gdy soczewka jest luźna też ją tym samym klejem mocuję.

Co do zasilania to stosuję zasilacze wojskowe z demobilu są nie do zajechania i bardzo tanie. Dla 2 lamp wystarczy jeden zasilacz 1200W 52,2V dla jednej lampy i ewentualnie dla 2 lamp po 75cm stosuję jeden zasilacz 1000W 41V  Jak są 3 lampy w szeregu to już wkładam 1 zasilacz 2000W 43V



Witam

@waldek123blau   Gdzie kupujesz , te zasilacze?

Pozdrawiam

Share this post


Link to post
Share on other sites

Chyba wszystkie wykupiłem bo od dłuższego czasu ich już nie widzę. Ale kupowałem od tego gościa:

https://allegro.pl/oferta/zasilacz-konwerter-przetwornica-41v-1000w-8399817801?snapshot=MjAyMC0wMy0wNFQwNzowMzoxOS45NzFaO2J1eWVyOzMyZjY5NDUzMDkxMzdiZjc5OWNiM2QwNjJhNDdkYWEzMDhmYjQ0MzIyZmQ0MDVjMDdjMTE1NTI3M2Y1NjRlOTg%3D





Napisz do niego może coś jeszcze ma?

Share this post


Link to post
Share on other sites

Dzień dobry, Zna pan sposób na zlikwidowanie piszczenia driverów LDD 700L , ukończyłem swoja lampe i piszczą nie miłosiernie :/ przestają dobiero gdy są rozkrecone na maxa a to trochę za dużo światła.

Share this post


Link to post
Share on other sites
3 godziny temu, SlawwPmi napisał:

Dzień dobry, Zna pan sposób na zlikwidowanie piszczenia driverów LDD 700L , ukończyłem swoja lampe i piszczą nie miłosiernie :/ przestają dobiero gdy są rozkrecone na maxa a to trochę za dużo światła.

Ja używam tylko driverów z literką H na końcu np:  LDD-700H, LDD-1000H czy LDD-1500H i one są bezszelestne.

Share this post


Link to post
Share on other sites

Witam

@ waldek123blau  Napisałeś ' Programowanie wschodów i zachodów lamp jest bezprzewodowe ale można też zrobić wyświetlacz i programowanie ręczne '

I o takie sterowanie mi chodzi , gdzie to można kupić?

Pozdrawiam

Share this post


Link to post
Share on other sites
2 godziny temu, JerzyB napisał:

Napisałeś ' Programowanie wschodów i zachodów lamp jest bezprzewodowe ale można też zrobić wyświetlacz i programowanie ręczne '

I o takie sterowanie mi chodzi , gdzie to można kupić?

Jak chcesz ręcznie sterować i mieć lampę z wyświetlaczem to poproś o sterownik Rafała - on Ci taki zrobi. Poniżej link do jego strony na OLX. Jak chcesz mieć sterowanie bezprzewodowe to kup sterownik Aqma od Magu. A jak byś chciał do sterownika Aqma dołożyć wyświetlacz to Magu ci taki dołoży do swojego sterownika.

https://www.olx.pl/oferta/sterownik-do-akwarium-terrarium-paludarium-refigium-kontroler-ph-CID103-IDt4BNw.html#159e2e4a42

Share this post


Link to post
Share on other sites
2 godziny temu, JerzyB napisał:

Dziękuję

spoko!
