(4) Rollermat DIY - Zbuduj sobie sam

Recommended Posts

Nadszedł czas na zrobienie filtra rolkowego - Rollermata,  ja buduje o dużym przepływie ale można pomniejszyć do własnego zapotrzebowania.

- płyta plexi grubości 10mm o wymiarach 105cm x 94cm

- silnik od grilla 4 U/min, >8 Nm, AC 230V ( fota poniżej )

- włącznik z sondą  12V 230V - 10A ( fota poniżej )

- puszka natynkowa szczelna

- Rura 32mm 80cm

- przetwornica 230V zmienny na 12V stały

- kabel elektryczny

- wałek - pręt gwintowany nylonowy fi 8mm 120cm

- nakrętki fi 8mm nylon 4szt

- podkładki fi 8mm nylon 4szt

- rurka pcv-u fi 12mm 120cm

- rolka włókniny 30cm x 200 metrów wystarczy na 3-4 miesiące

- taki wysłałem projekt do cięcia laserowego:







Fotka - schemat podłączenia silnika do grilla i modułu sterującego jego pracą:



Taką włókninę będę stosował:









Koszty materiałów do rollermata zamknęły się w cenie 1000zł do tego trzeba by było doliczyć robociznę. Jest to bardzo duży rollermat i głównie cena wynika z ilości plexi użytej do tego DIY ale można do mniejszych urządzeń zastosować cieńszą plexi i koszty spadną





Edited by waldek123blau (see edit history)



48a8a9a6b8f4f4ee866d96cfdef63c4cu1641a14







Share this post


Link to post
Share on other sites

Plany zostały przekazane do pracowni laserowej. Gotowe wykroje będą na sobotę 30.05.2020  Kupiłem dodatkowo plexi czerwoną na dalsze projekty DIY.

Screenshot-2020-05-28-P-yta-czerwona-ple

Screenshot-2020-05-28-P-yta-czerwona-ple



Edited by waldek123blau (see edit history)



48a8a9a6b8f4f4ee866d96cfdef63c4cu1641a14







Share this post


Link to post
Share on other sites

Wczoraj odebrałem z cięcia laserowego elementy rollermatu i aż mi się gęba śmieje tak dobrze wyszły! W folii ochronnej nie prezentowały się jeszcze tak dobrze ale po zdjęciu wyszło cacuszko:

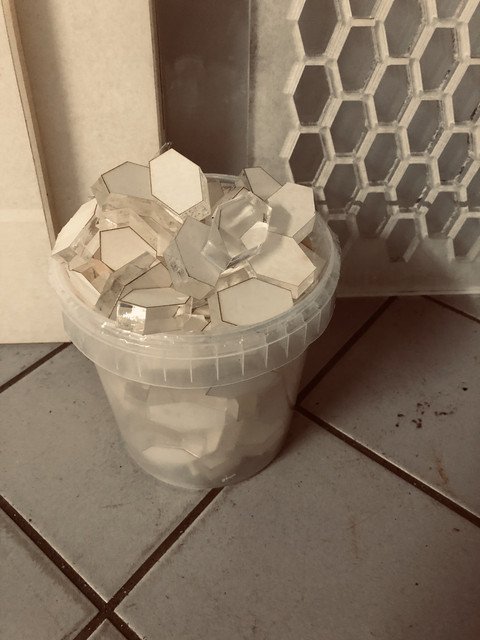

z odpadów żona zażyczyła sobie abym skleił jej jakąś mozajkę - jest tego trochę:


i bez foli plaster miodu:







48a8a9a6b8f4f4ee866d96cfdef63c4cu1641a14







Share this post


Link to post
Share on other sites

Wg projektu siatka miała wypusty 10mm co Cię skłoniło do zrobienia jej na gładko ?
W opisie nie ma słowa o kleju - czyżby całość miała być skręcana prętami ?

Co do sześciokątnych odpadów - ja tam widzę super podstawki pod szczepki - tylko zapanować nad ich wypornością.

Share this post


Link to post
Share on other sites
W dniu 31.05.2020 o 17:55, chwialek napisał:

Wg projektu siatka miała wypusty 10mm co Cię skłoniło do zrobienia jej na gładko ?
W opisie nie ma słowa o kleju - czyżby całość miała być skręcana prętami ?

Co do sześciokątnych odpadów - ja tam widzę super podstawki pod szczepki - tylko zapanować nad ich wypornością.

Pierwotnie chciałem zrobić rollermat rozbierany, - dlatego w planie były wypusty które miały wchodzić w otwory na przedniej i tylnej ściance. A pod rurkami do przesuwu włókniny chciałem zamontować pręt gwintowany nylonowy z zewnątrz skręcany nakrętkami też nylonowymi. Ale w końcu plan się zmienił i robię na stałe czyli wkleję te elementy na sztywno. Rollermat będzie duży ( długości 63cm) więc i tak gdy się zabrudzi będę bez rozkręcania go mógł wyczyścić bez problemu. Kupiłem specjalny klej o nazwie " mega UV 10" który się utwardza po zaświeceniu UV lampą. Próby klejenia wypadły rewelacyjnie więc go zastosuję do klejenia rolermata.

Co do podstawek pod szczepki to jest rewelacyjny pomysł ale już moja żona sobie je przywłaszczyła i nawet dwie sztuki na próbę skleiła





Rollermat obciążyłem zasilaczami i wszystkim co miałem na czas klejenia  podłączyłem lampę UV aby klejenie związało i jedną stronę już mam na gotowo.



Edited by waldek123blau (see edit history)



48a8a9a6b8f4f4ee866d96cfdef63c4cu1641a14







Share this post


Link to post
Share on other sites

WITAM

Jeśli chodzi o silnik to dałbym cos na 12v lub 24 v  a nie 230v


JEST: 200x80x60 (w obiegu ok 1200L); faluje: Tunze 2x 6095 & 2x 6055; odpienia: DIY na 2x Tunze 9420.040; obieg: Jebao AC8000; świeci: PS Pandora Hyperion S2; LR ok 70kg; obsada: LPS + SPS + miękkie

BYŁO 2013 - 2015 120x50x50 ;

Share this post


Link to post
Share on other sites
W dniu 8.06.2020 o 00:39, maniecka napisał:

Jeśli chodzi o silnik to dałbym cos na 12v lub 24 v  a nie 230v

Niestety silniki na prąd stały mają małą moc! A mój silnik 230V prąd zmienny działa już w moim rollermacie ponad 6 miesięcy bezawaryjnie i nie boję się zwarcia bo zamontowany jest po za kontaktem z wodą. A tu masz link do mojego wątku gdzie go opisałem:



Obecnie buduję rollermata estetycznego bo ten pierwszy był sklecony aby sprawdzić czy wszystko zadziała. Wygląd nie był istotny tylko funkcjonalność.




48a8a9a6b8f4f4ee866d96cfdef63c4cu1641a14







Share this post


Link to post
Share on other sites

Korzystając z kilku dni wolnych mogę dokończyć projekt rollermata. A poniżej kilka fotek z placu boju:

Do poziomu wody wkleiłem jeszcze od zewnątrz na tylnej ścianie czerwoną plexi aby zamaskować przykręcone do tej ściany silnik i puszkę z elektroniką. Bez tej plexi rollermat wyglądał nieestetycznie. Czerwona plexi będzie pasować do moich dalszych projektów czyli obudowy sumpa czy wszystkich ścianek działowych w sumpie.




Po sklejeniu rolek jeszcze dziś będzie wodowanie w sumpie. Na razie sprawdziłem na warsztacie działanie rollermata i nie mam do niego żadnych zastrzeżeń.

Ok rollermat skończyłem i zamontowałem w sumpie, żona mówi że wyszedł mi cukiereczek. Tak to wygląda:










48a8a9a6b8f4f4ee866d96cfdef63c4cu1641a14
