Rollermat DYI

[JerzyB]

Witam

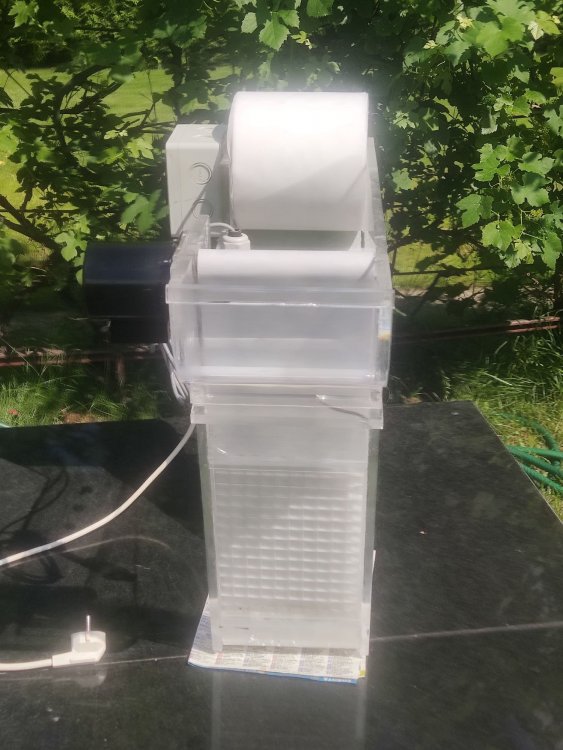

To mój drugi zmodernizowany , dolne rolki wyjmowane , by ułatwić zakładanie włókniny . Kratki wyjmowane do czyszczenia , sterowanie 24V DC silnik 230V  40W z przekładnią  2,5 obr/min. zabezpieczenie przed przeciążeniem , oraz automatyczne wyłącznie z alarmem w razie awarii pływaków. Wyszedł giga , ale tak chciałem , jest pod mój sump , gdzie rura spływu , to fi 50 , a rewizja fi 40. Rollermat , już zamontowany z 100mb X 15cm  włókniny .

Pozdrawiam





[katani]

Jakie to ma wymiary i dokąd jest zalany? Czy te kratki to są kratki rastrowe?

[JerzyB]

35 minut temu, katani napisał:

Jakie to ma wymiary i dokąd jest zalany? Czy te kratki to są kratki rastrowe?

55 X 17 X 50  czyli dł. szer.wys. W czasie pracy woda podchodzi pod otwory widoczne na fotce , 12 cm nad lustro wody w sumie Tak to kratka rastrowa.

Może dodam , że rolka z brudną włókniną jest zabudowana.

Edytowane 14 Czerwca przez JerzyB (wyświetl historię edycji)

[Alcoholik]

Gratuluję pomysłu, fajne rozwiązanie z tą kratką po bokach, będzie lepszy przepływ. Uwielbiam takie rozwiązania, niczym się się różni od markowego produktu. Tak trzymaj

[katani]

Jurek uchwyt na rolkę masz taki, że ciętą zakładasz, czy musisz przewijać?

[JerzyB]

Godzinę temu, katani napisał:

Jurek uchwyt na rolkę masz taki, że ciętą zakładasz, czy musisz przewijać?

Zakładam całą bez przewijania.Na fotce nie jest cała , to była do prób bo krzywo przeciołem.

Edytowane 15 Czerwca przez JerzyB (wyświetl historię edycji)

[katani]

kupujesz tą z niemiec z teichpoint? Czy jakąś inną?



Nie lepiej było też wypustu kabli zrobić od góry/boku niż od spodu? Zawsze dalej od wody.

Jakiś uchwyt do zawieszenia na ściankę sumpa by się przydał.

[JerzyB]

Godzinę temu, katani napisał:

kupujesz tą z niemiec z teichpoint? Czy jakąś inną?



Nie lepiej było też wypustu kabli zrobić od góry/boku niż od spodu? Zawsze dalej od wody.

Jakiś uchwyt do zawieszenia na ściankę sumpa by się przydał.

Włókninę już kupuje w PL , dławice oraz sama puszka z elektryką , to IP65  więc może wpaść do wody i nic  jej nie będzie . Kable od dołu , bo tak mi się podobało. Zawiesi nie robiłem ,  rollermat   opiera się na ściankach sumpa .

[katani]

Jurek możesz napisać, jaki dokładnie silnik użyłeś? I jakiś schemat podłączenia?

I z czego robiłeś wałek na rolkę z silnikiem.

[JerzyB]

9 godzin temu, katani napisał:

Jurek możesz napisać, jaki dokładnie silnik użyłeś? I jakiś schemat podłączenia?

I z czego robiłeś wałek na rolkę z silnikiem.

Ja mam ten , ale na Ali jest duży wybór.

https://star.aliexpress.com/share/share.htm?redirectUrl=https%3A%2F%2Fwww.aliexpress.com%2Fitem%2F4000025556633.html%3Fmb%3DdPMGvmmL26awRlj%26srcSns%3DWhatsApp%26tid%3Dwhite_backgroup_101&image=A2d672dd8e44649729c84719172ac7577C.jpg&businessType=ProductDetail&spreadType=socialShare&templateId=white_backgroup_101&title=78%2C08zł 11%OFF | Wysoki moment obrotowy 160KG 40W 220V AC silnik synchroniczny z magnesami trwałymi 220V 70KTYZ CW%2FCCW metalu z przekładnią niska prędkość silnik

Wałek z plastiku wpisz  w google są rózne średnice.

Elektryka steruje podwójny pływak na jednym przekaźniku.

Ja mam jeszcze  przekaźnik czasowy który wyłączy układ  w nastawionym czasie w razie zawieszenia wył. pływakowego .

https://star.aliexpress.com/share/share.htm?redirectUrl=https%3A%2F%2Fwww.aliexpress.com%2Fitem%2F4000083428592.html%3Fmb%3DdPMGvmmL26awRlj%26srcSns%3DWhatsApp%26tid%3Dwhite_backgroup_101&image=Af581bb5bf1e14948a37402d3bc6da3d3C.jpg&businessType=ProductDetail&spreadType=socialShare&templateId=white_backgroup_101&title=25%2C14zł 3%OFF | 50KTYZ silnik synchroniczny z magnesami trwałymi AC 220V silniki z reduktorem prędkości sterowane dodatnie i ujemne inwardzenie 6W 2.5%2F5 obr.%2Fmin&platform=AE

Edytowane 21 Sierpnia przez JerzyB (wyświetl historię edycji)

[magu]

Fajny projekt, jeżeli będziesz potrzebował jakąś elektronikę, sterowanie, powiadomienia, albo wymyślisz coś fajnego, daj znać. Napiszę soft. Lubię DIY :).
