Wymiary komina i otworów w nim znajdujących się

[hubertk]

Panowie i Panie

Planuj akwa 120x40x50 podpowiedzcie mi jakie wymiary powinien mieć komin i jakie powinny być wywiercone otwory przy założeniu, że

1. komin jest na środku akwa tzn na ścianie tylnej

2. komin jest w rogu (jak mniemam nie ma to znaczenia, w którym rogu

powrót chcę zrobić z drugiej strony zbiornika.

Dzięki za pomoc.

h.

[Grzegorz Dyzma]

Lokalozacja komina nie ma znaczenia na srednice przelotow jakie trzeba wykonac. Liczy sie ile wody ma przyjac splyw i jaka jest wysokosoc supa wodu w kominie nad otworem.

Czyli jaka chcesz dac pompe obiegowa?

[Bartol]

Komin na środku ma minus takie ze w rogach komina będą dużo większe naprężenia niż gdziekolwiek indziej w akwarium i jednak jest to środek akwarium wiec zrobienie wzmocnień wzdłuż akwa jest bezcelowe. Komin w rogu ma plus taki ze wszystko kumuluje się w rogu akwa inaczej rozkładają się siły w jednym i drugim przypadku

[Sting]

ja u siebie dla 120x50x50 zrobiłem:

- spływ, rewizja 25mm

- powrót 20mm

Jeżeli chodzi o wielkość to: 20x12, bez problem jakby co mozna rękę włorzyć do komina więc jest ok.

W weekend miałem próbne zalewanie baniaczka i wszystko fajnie ze sobą grało.

Pompa obiegowa u mnie to New Jet 2300

[hubertk]

kurcze same problemy ok nie wiem jeszcze jaką chcę dać pompę obiegową, może ktoś mi pomoże dokonać tego wyboru jak będzie najlepiej? Ok czyli zakładając, że komin w rogu i wysokość akwa to 50 cm jakie powinny być wymiary komina i jego wysokość bez grzebienia i jaka wysokość grzebienia być powinna?

h.

[Grzegorz Dyzma]

Sting podal Ci przepis. Ja na 260L mam obieg 2400h/l. Tez starcza

[Sting]

proponuję również New Jet 2300.

Jeżeli chodzi o grzebienie to mają różne wysokości ale bardzo podobne. U mnie z Aqua Medica, kupiony na nano-reef ma max wys 7,5cm tak więc dla wysokości akwarium 50cm szkła wkleiłem o wysokości 40cm. Po wklejeniu grzebienia ponad grzebieniem mam ok 1-1,5cm przestrzeni wolnej tak więc w razie zatkania grzebienia woda nie wypłynie z akwarium

[Qlfon]

Hubertk, koledzy napisali Ci najważniejsze. ja dorzucę jedno: wymiary komina zależą pośrednio od jego lokalizacji. Jeśli będziesz miał akwa na stelażu metalowym który zwykle idzie po krawędziach płyty na której stoi baniak w przypadku komina narożnego musisz go odsunąć od dwóch profili do środka akwarium tak by śrubunki ci się zmieściły i nie naszły na stelaż. W przypadku komina na tylnej ścianie odsuwasz go tylko w jednym wymiarze. W dużych baniakach nie jest to duży problem ale w Twoim planowanym (szczególnie, że głębokość nie jest duża) może to mieć znaczenie. A może komin zewnętrzny? Nie stracisz wtedy miejsca w środku....

[Grzegorz Dyzma]

Bardzo sluszna uwaga. Jak drewno to jeszcze pol biedy mozna cos podstrugac, wyciac przerobic.

Ja u siebie wzdluzna poprzeczke stelaza przesunalem do srodka by nie kolidowalo ze srubunkami.

[Sting]

fajna animacja, jakim programem robiona ?

[Grzegorz Dyzma]

Doarmowy google SketchUp

http://nano-reef.pl/topic/15277-kolejne-nano-gruzowisko-reaktywacja/page__view__findpost__p__414162

[Qlfon]

Google sketchup - chwila na ogarnięcie a potem nie chcesz z niego wychodzić Ludzie w tym całe domy robią. To co widzisz na Google Earth w duzych miastach (budynki, mosty itp) jest właśnie w tym robione:)

PS. Remis:)

Edytowane 28 Lutego 2012 przez Qlfon (wyświetl historię edycji)

[Andretti]

sam jestem w trakcie zamawiania akwarium 120x50x50 cm

- komin 20x10cm

- powrót 20mm

- spływ 25mm

- rewizja 25mm

- wysokość komina 40cm (lubię płytkie zbiorniki, reszta szkła będzie ala koroną)

- pompa NJ 2300 - 3000 lub EHEIM 2400, no ewentualnie AB 2000/1

pozdrawiam

Qulfon - Google SketchUp - potwierdzam - super sprawa ,

mam wersje PRO używam codzień do pracy ! Uniwersalny i prosty program !

[Sting]

dzięki wielkie będę miał się czym dzisiaj bawić

[hubertk]

Tak to fakt, że Sketch up fajny jest sam mam właśnie otwarty (mimo tego, że w robocie siedzę

OK i pojawia się w mojej głowie następne pytanie czy jeżeli akwa ma podstawy 120x40 tzn, że blat na którym stoi też powinien mieć takie wymiary co do joty i wtedy pionowe ścianki szafki są jakby przedłużeniem boków akwa, czy blat może być większy i boczne ściany szafki wychodzą jakby poza obręb akwa (mam nadzieję, że jasno się wyrażam) i wtedy nie ma problemu gdzie jest komin bo z niczym nie trzeba kombinować wiercę i już. Dlaczego pytam bo zastanawiam się nad szafką zrobioną z podwójnej płyty np 18 żeby uniknąć stelaża (pomysł Inmara)

[Qlfon]

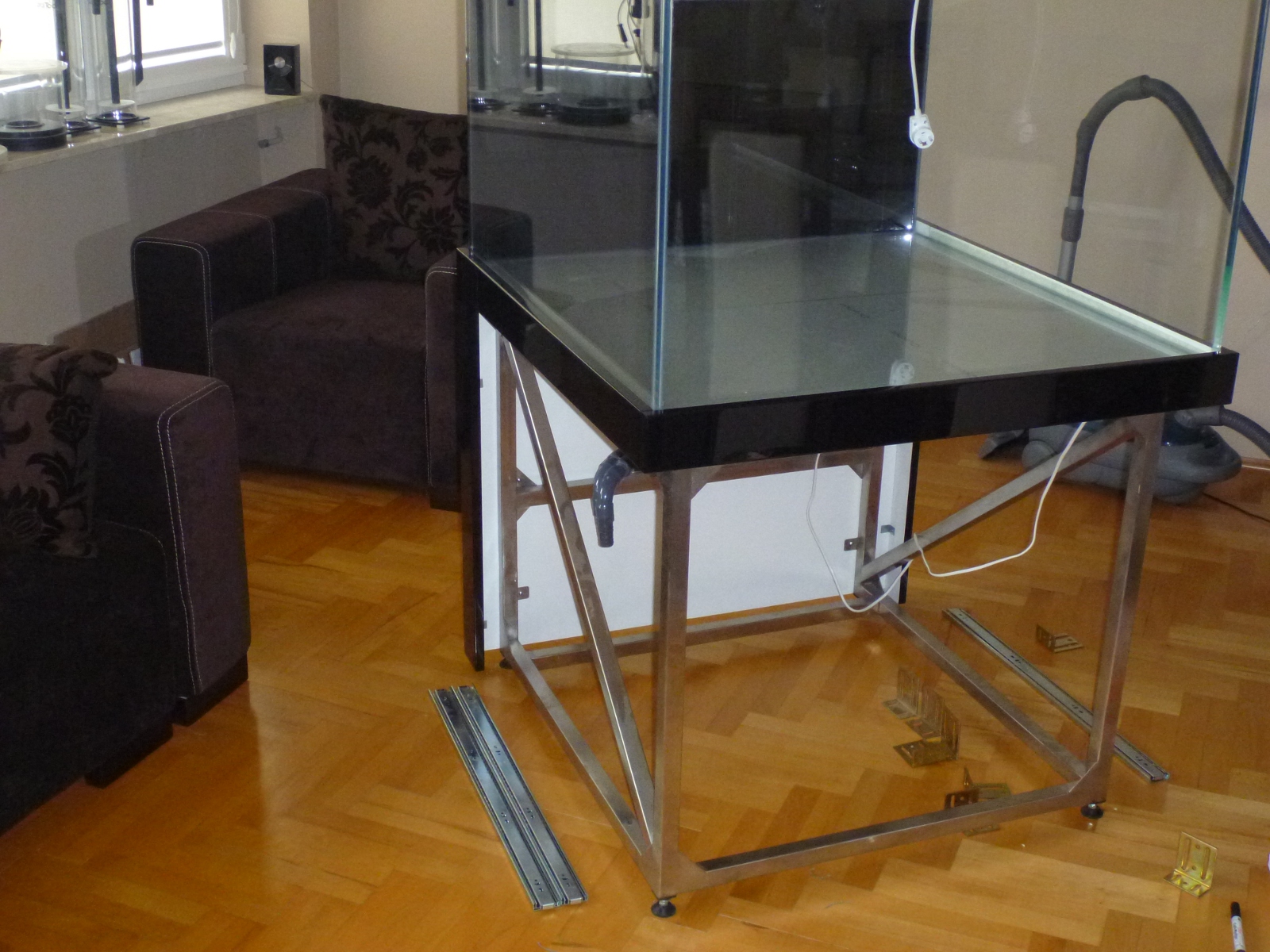

Akwa i blat pod akwa może wystawać poza ścianki. Z umiarem ale może u mnie wystaje 45mm za każdej (z wyjątkiem tyłu) strony:

Ale teraz mimo oporów żony zrobiłbym jednak do końca (bez tego cofnięcia ścianek bocznych). Zobaczysz - każdy centymetr w szafce jest jak 50cm poza szafką

[hubertk]

fajne, ale ja chciałem mieć sytuacje odwrotną tzn akwa jest mniejsze niż blat i ścianki szafki wystając poza obręb akwa. Nie wiem jak z siłami wtedy jakimiś będzie (nie wiem za bardzo z jakimi bo z fizy zawsze byłem słaby )

h.

[Qlfon]

A to luzik, tak z kolei ma DarekB30:) Jest to całkiem wygodne rozwiązanie - zawsze jest gdzie piwo odstawić

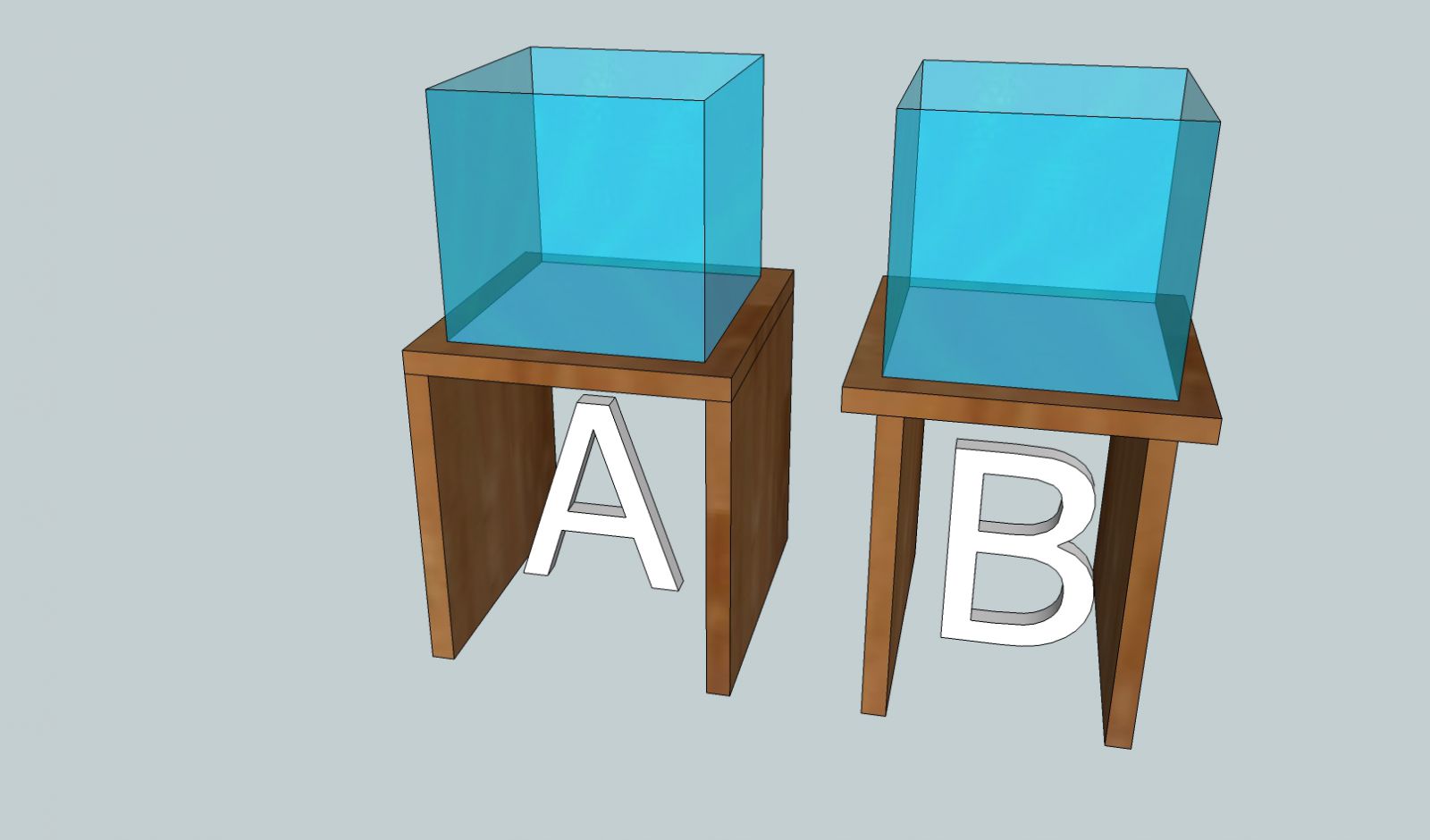

Chcesz mieć A czy B? Jak zachowasz umiar to nic się nie stanie.

[Bartol]

Ja będę miał akwarium o podstawie 90x50 a szafka 95x50, po długości będzie 5cm więcej czyli po 25mm z obu stron akurat na kurz i będzie to wersja A z wizualizacji Qlfona

[hubertk]

Ok dzięki ja będę miał wersje A z blatem B. Jeszcze raz dzięki za pomoc. Chyba stworzę własny wątek

[Qlfon]

Wersja A od wersji B różni się tylko położeniem nóg/ścianek:)

[Gość DarekB30]

A to luzik, tak z kolei ma DarekB30:) Jest to całkiem wygodne rozwiązanie - zawsze jest gdzie piwo odstawić

Chcesz mieć A czy B? Jak zachowasz umiar to nic się nie stanie.

już niedługo to zmienię i będzie koniec ze stawianiem szklanek przy akwarium

[hubertk]

Aaa i jeszcze na szybko, zakładając ze robię komin 20x12 w rogu może mógłby ktoś mi narysowac dokładnie gdzie te otwory powinny być wywiercone zakładając ze powrót jest poza kominem, plissss. I jeszcze dokładnie jakie otwory powinny być wywiercone. Tak nieśmiało proszę może ktoś będzie tak miły

Pozdrawia, Hubert

[Gość DarekB30]

Aaa i jeszcze na szybko, zakładając ze robię komin 20x12 w rogu może mógłby ktoś mi narysowac dokładnie gdzie te otwory powinny być wywiercone zakładając ze powrót jest poza kominem, plissss. I jeszcze dokładnie jakie otwory powinny być wywiercone. Tak nieśmiało proszę może ktoś będzie tak miły

Pozdrawia, Hubert

ja w poprzednim akwarium miałem coś takiego

[hubertk]

Czyli powrót miałeś tez w kominie, tak?
