Nowy projekt 500 litrów do oceny

[adamswiatek]

Witam wszystkich.

Chciałbym przedstawić na forum plan mojego trzeciego podejścia do akwarium morskiego. Po zlikwidowania zbiornika we wrześniu zeszłego roku i postanowieniem że jeżeli będzie następne to nie prędzej niż za 2 lata,nie mogłem długo czekać, bo nic nie zaprzątało mi głowy tak bardzo jak tęsknota za akwarium.Tym razem chciałbym to zrobić lepiej, więcej czytałem i rozmawiałem z ludźmi z doświadczeniem.

Teraz chciałbym przedstawić mój projekt jaki sobie zaplanowałem i prosić doświadczonych kolegów o ocenę i ewentualne korekty. Realizację tego projektu planuję na jesień tego roku, ale chciałbym już teraz wiedzieć czy ten plan jest dobry, czy wymaga poprawek,żeby na czas mieć 100% przygotowany projekt do realizacji.

A wiec po kolei, tym razem chciałbym wystartować z tym akwarium na skale syntetycznej Aqua Forest, z bakteriami, solą i pełną suplementację tej firmy. Jako dodatkowe systemy filtracji, chciałbym wykorzystać odpieniacz, filtr biopallet, siporax, węgiel i w razie konieczności filtr z PO4x4.

Ze sprzętu na sam start planuję następujące inwestycje:

1. odpieniacz BK 200 Mini ( już jest i na razie musi wystarczyć)

2. lampa PS Diuna 8x39W T5

3. cyrkulacja: Tunze 2x6095 + 1x6015 na kontrolerze, lub 2xJebao FS14000 na jednym kontrolerze

4. pompa obiegowa: myślałem o Jebao DC 6000, (ale po śledzeniu jednego z wątków na forum, mam obiekcje co do tej pompy)lub Aqua Nova NCM 6500

5. dolewka: Tunze 3155 lub AquaTrend Levelautomatic V2

6. filtr biopallet : jakiś DIY zrobiony przez któregoś z kolegów z forum

7. lampa UV Delteca 20Wat

8. grzałka Aqua Medic Titanium Heater 300W na kontrolerze AquaMedic T controler Dual , do tego wiatraki GroTech Cool Breeze 6 wentylatorów

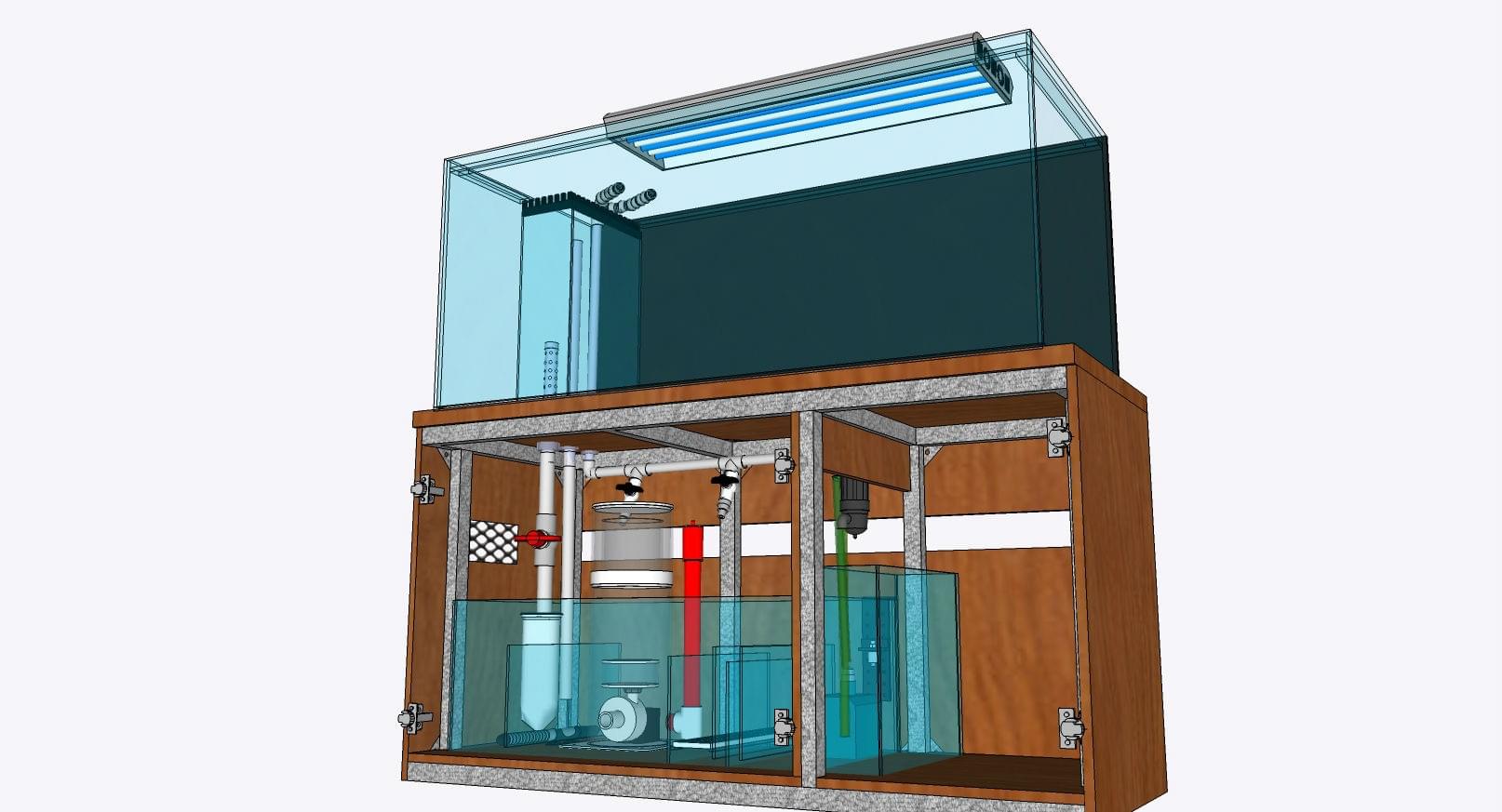

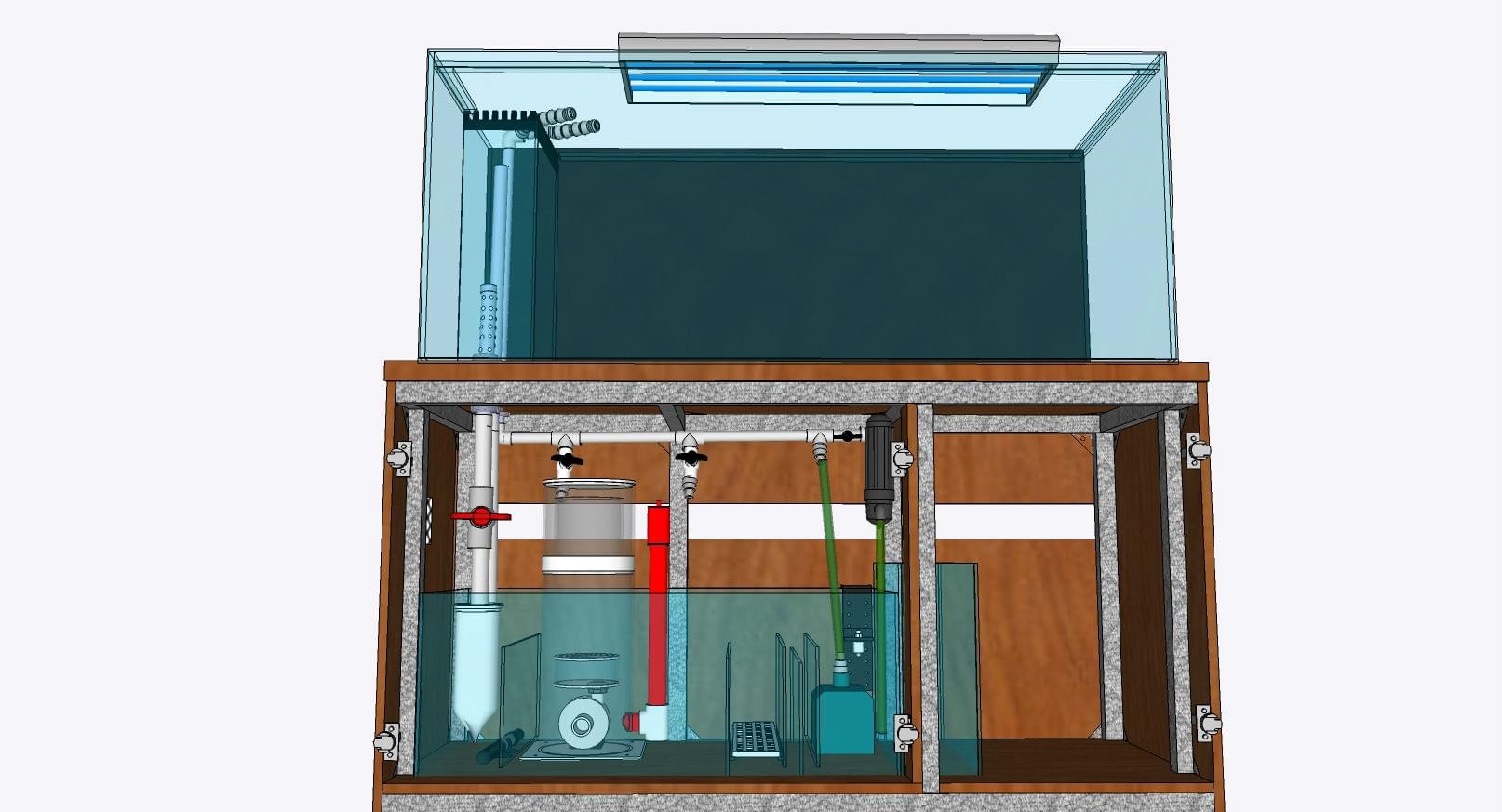

A teraz trochę grafiki i opisów akwarium, sumpa i szafki.

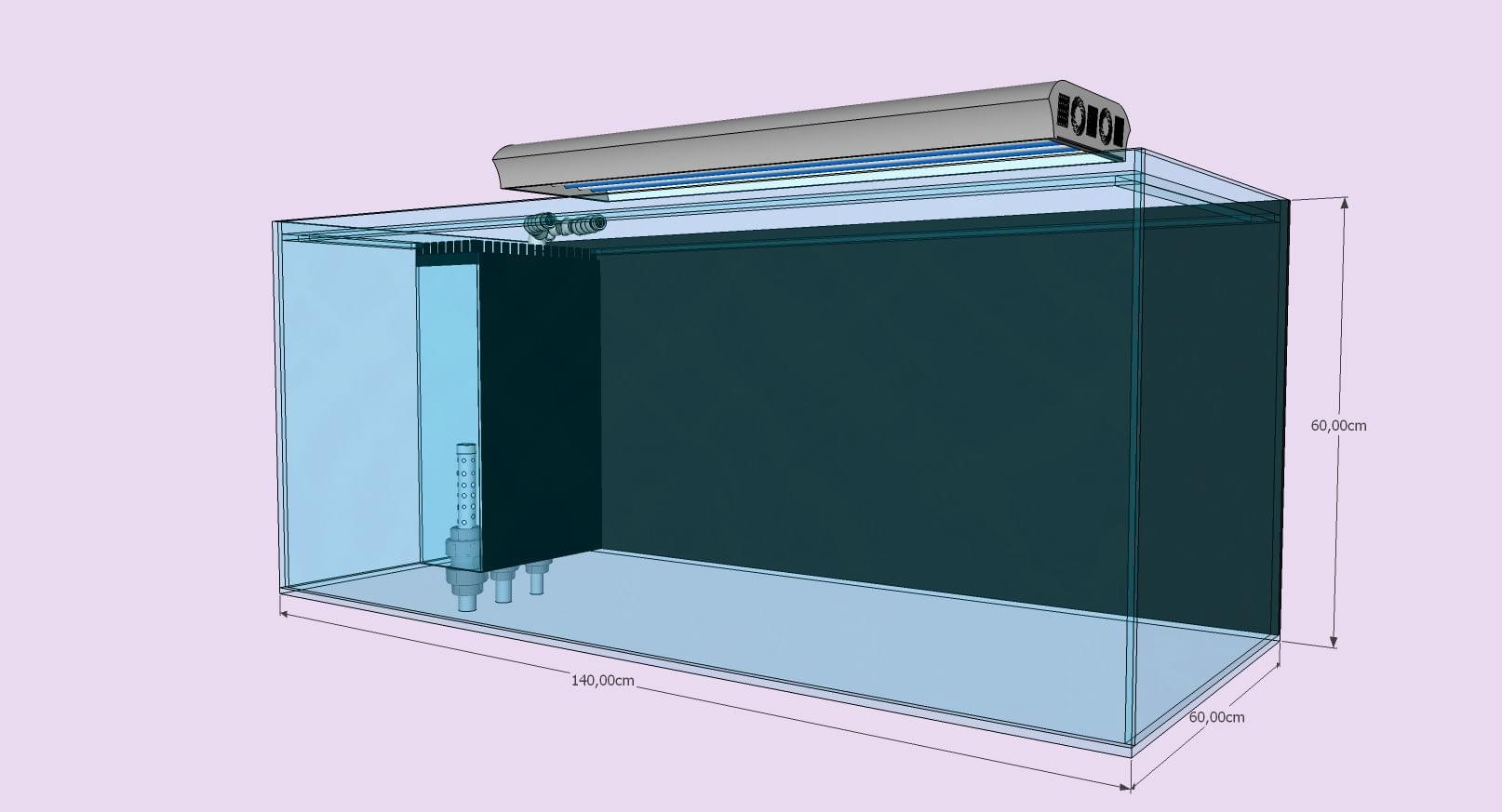

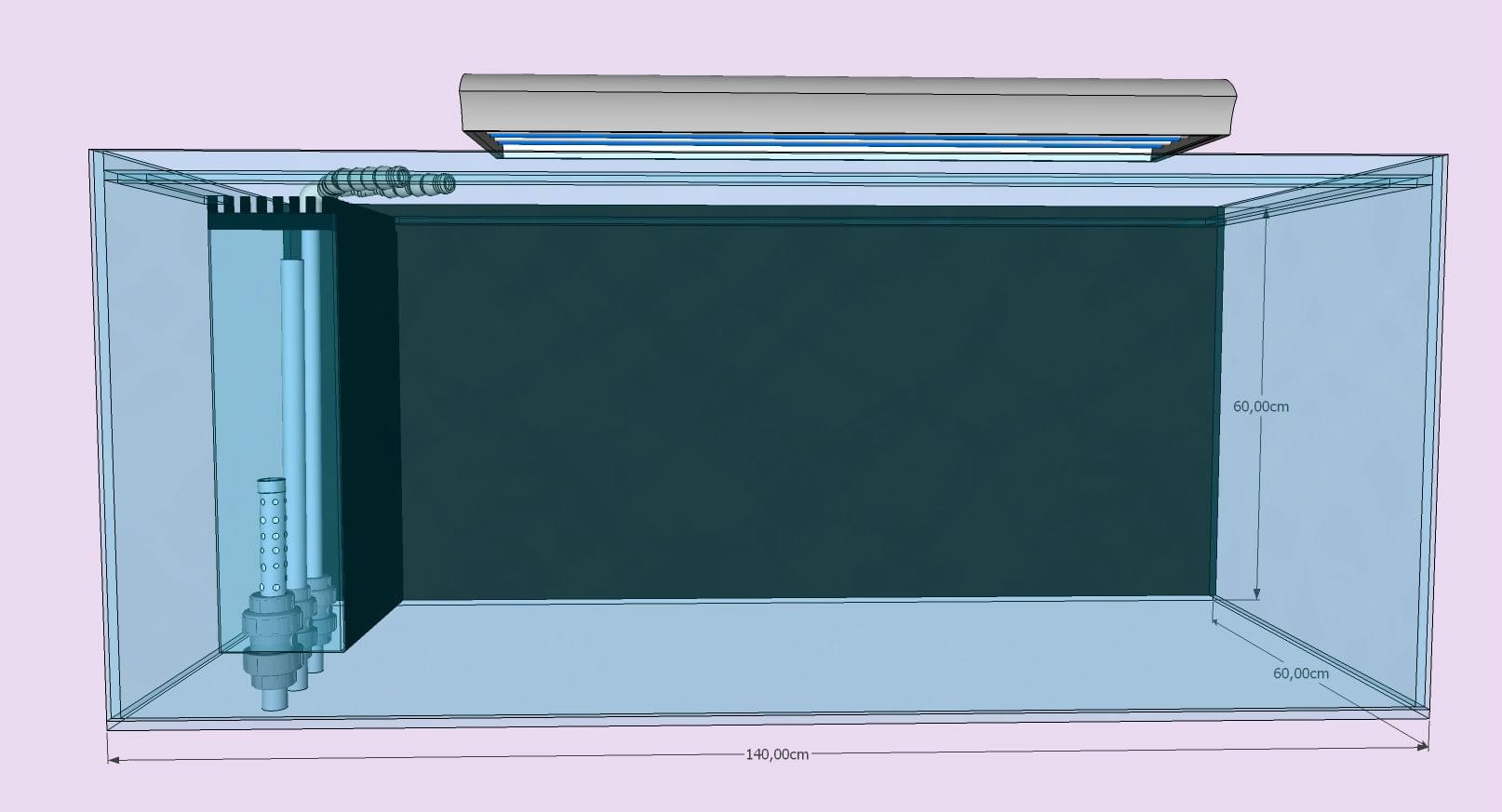

Akwarium ma być o wymiarach 140x60x60 z szkła 12 mm i tylko jedną , frontową szybą OptiWhite, ponieważ akwarium będzie we wnęce.

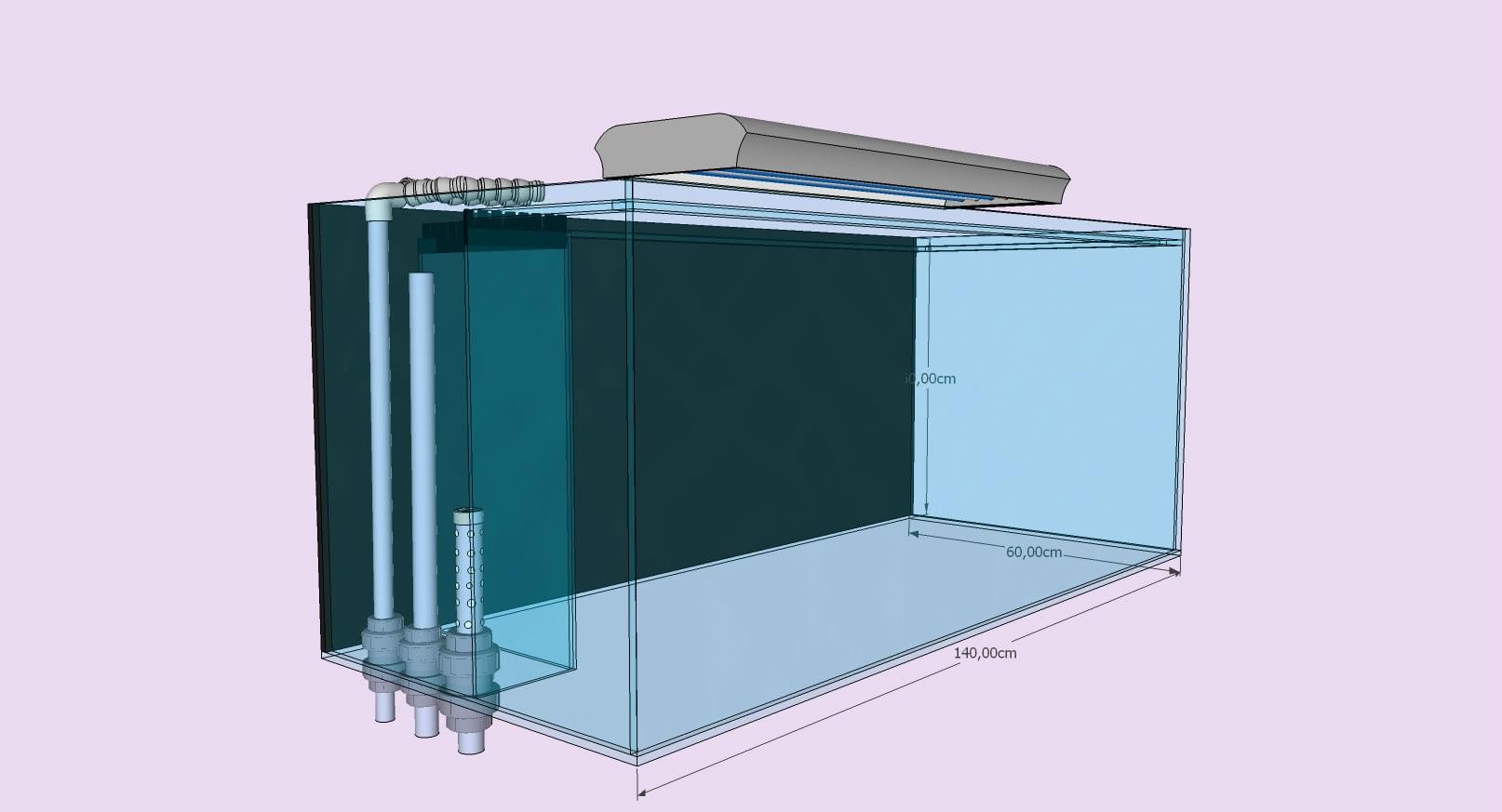

Komin z z tyłu akwarium na lewej bocznej szybie o wymiarach 15x30x50H???? (i tu nie mam pewności czy wymiary komina będą ok dla tego litrażu i pompy obiegowej)

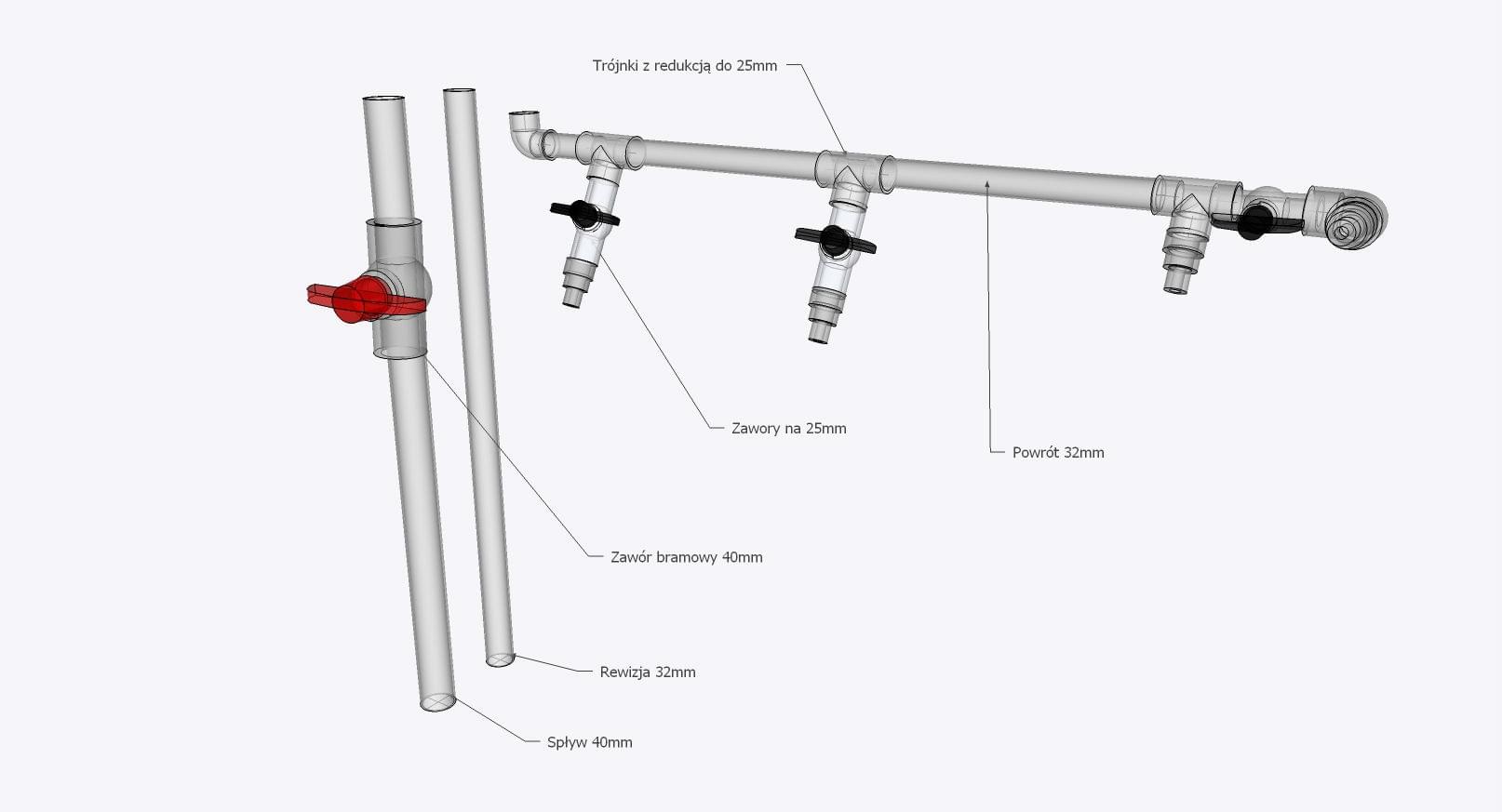

Hydraulika oparta na średnicach: spływ-fi40, rewizja-fi32 i powrót-fi32.

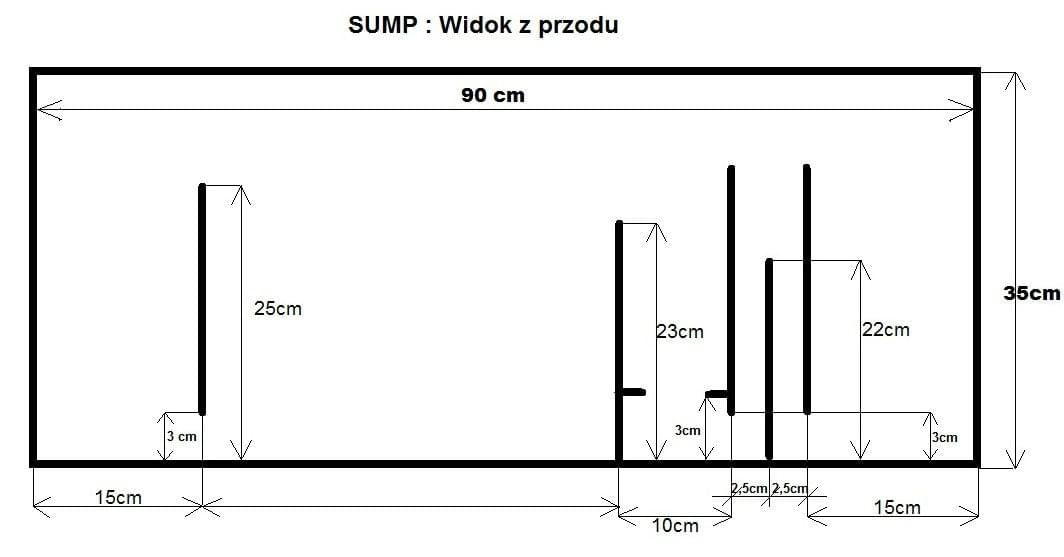

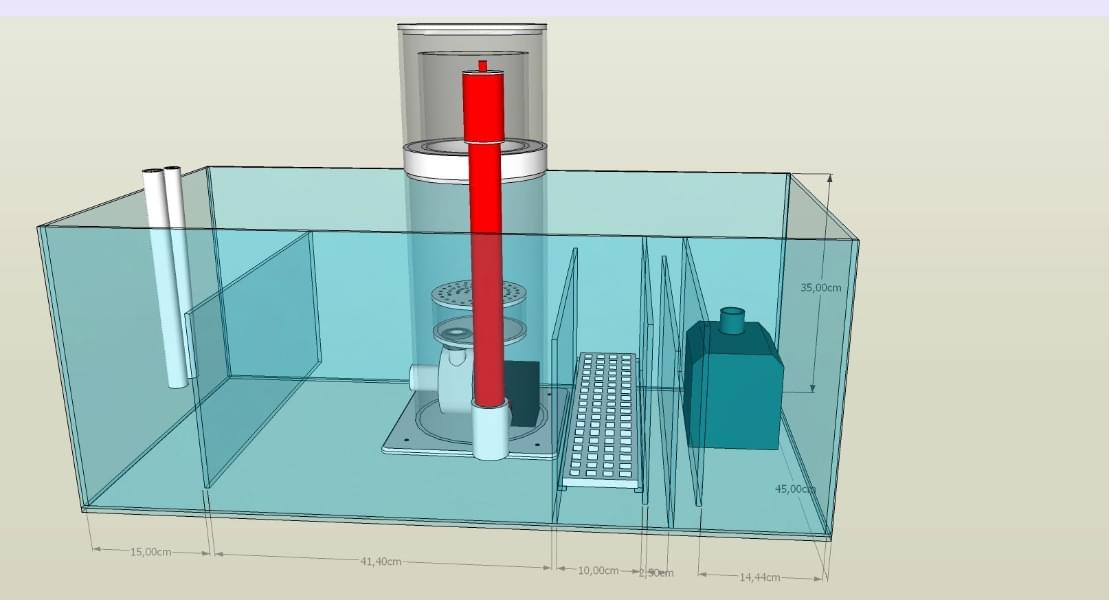

Sump ma być tak jak na rysunku 4 komorowy o wymiarach 90X45X35H. Pierwsza przegroda to spływ na skarpetach filtracyjnych i filtr na PO4x4 oraz grzałka, druga to węgiel w worku,

odpieniacz i filtr BioPallet, trzecia to miejsce na siporax i inne media filtracyjne i czwarta to powrót , dolewka i w przyszłości Balling.

Dolewka to osobny zbiornik o pojemności 30 litrów.

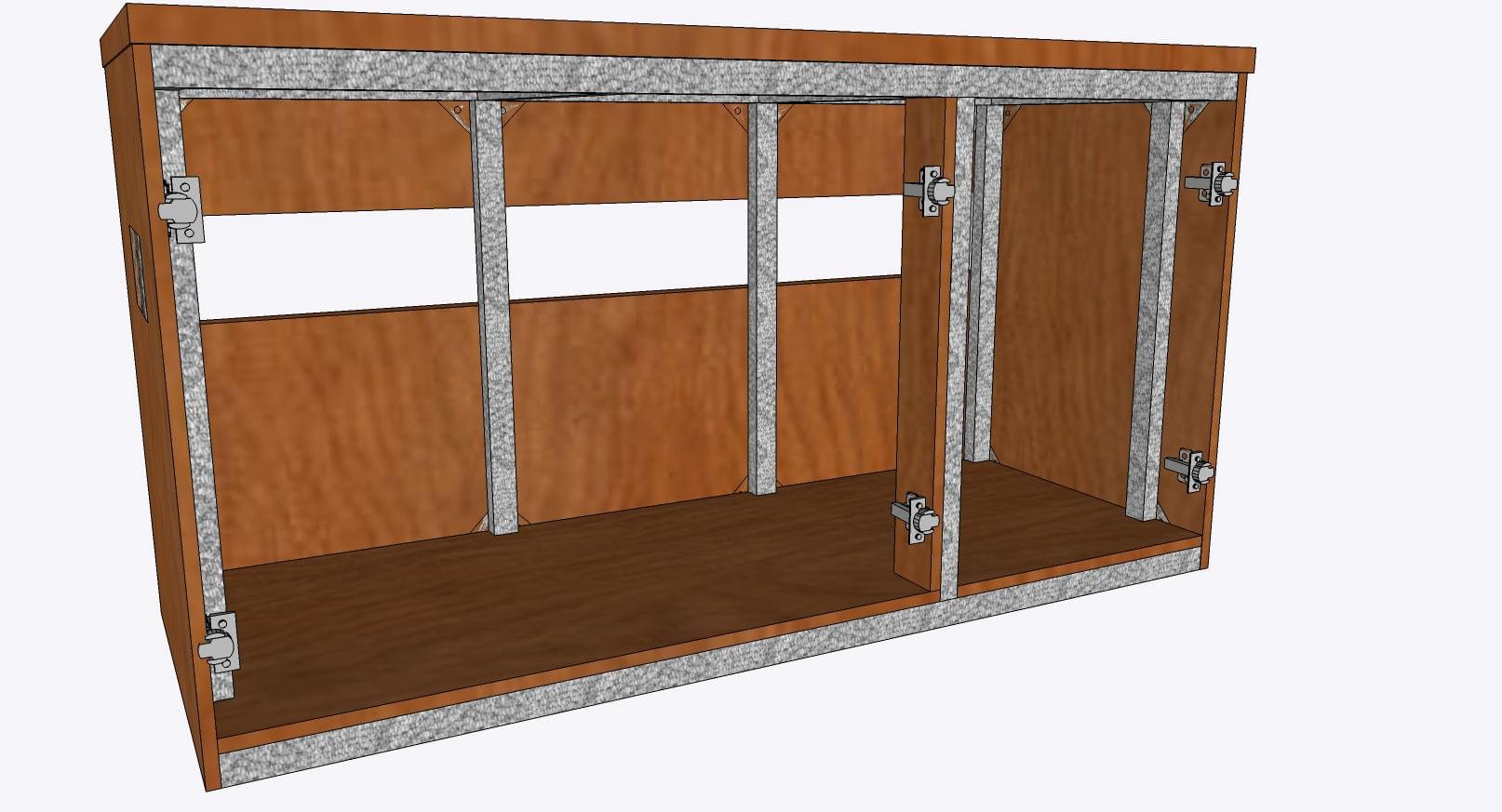

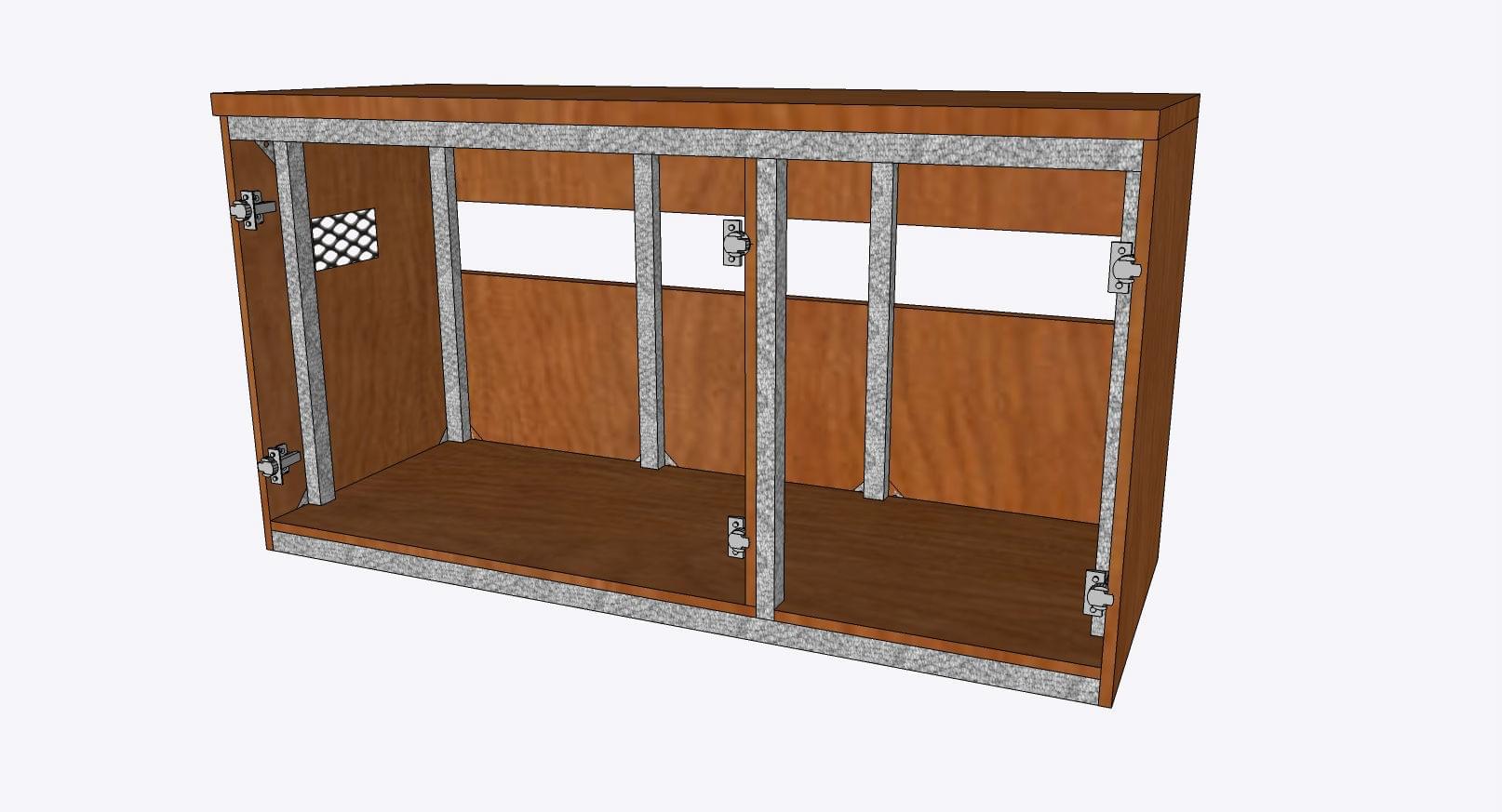

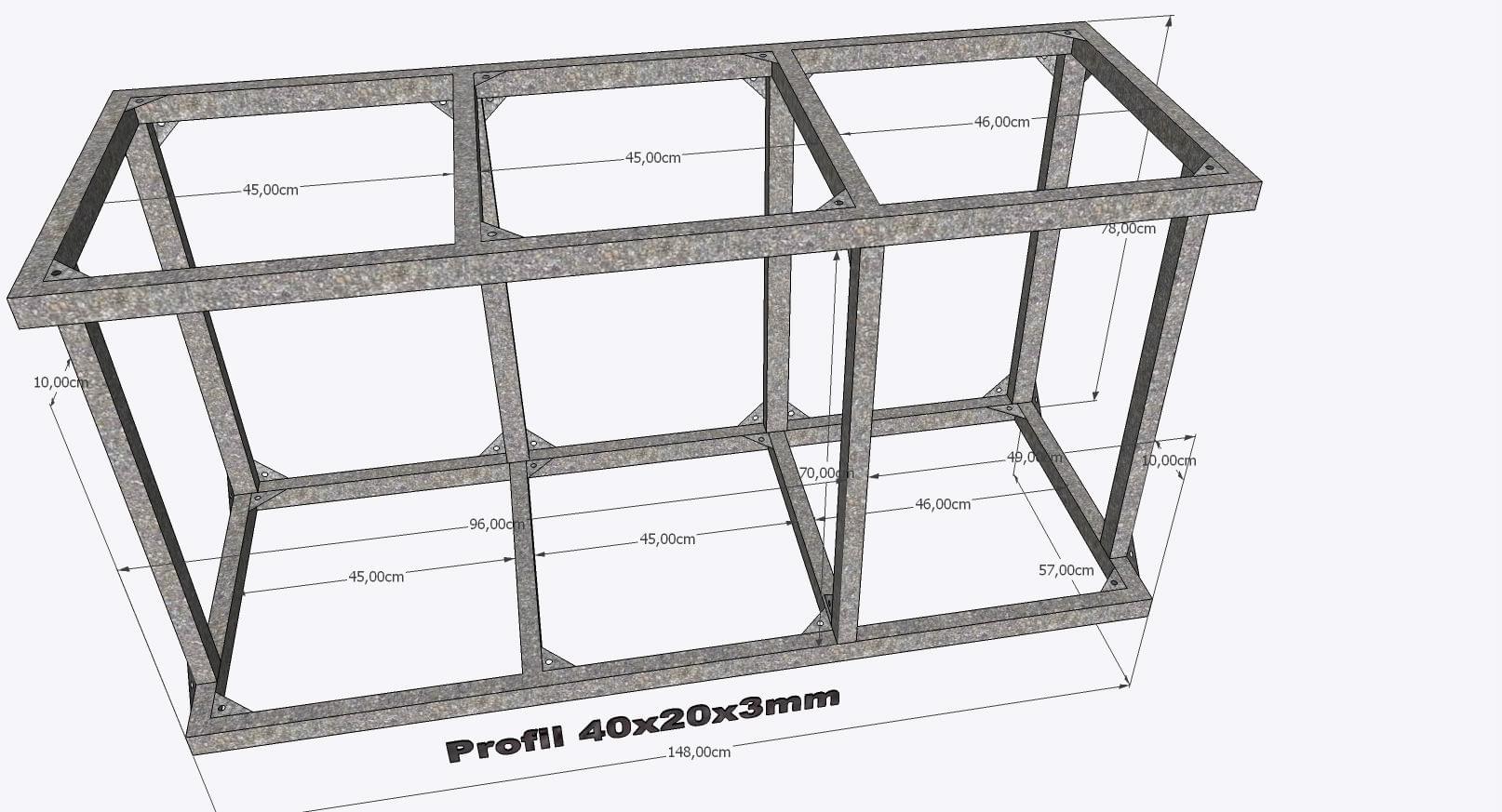

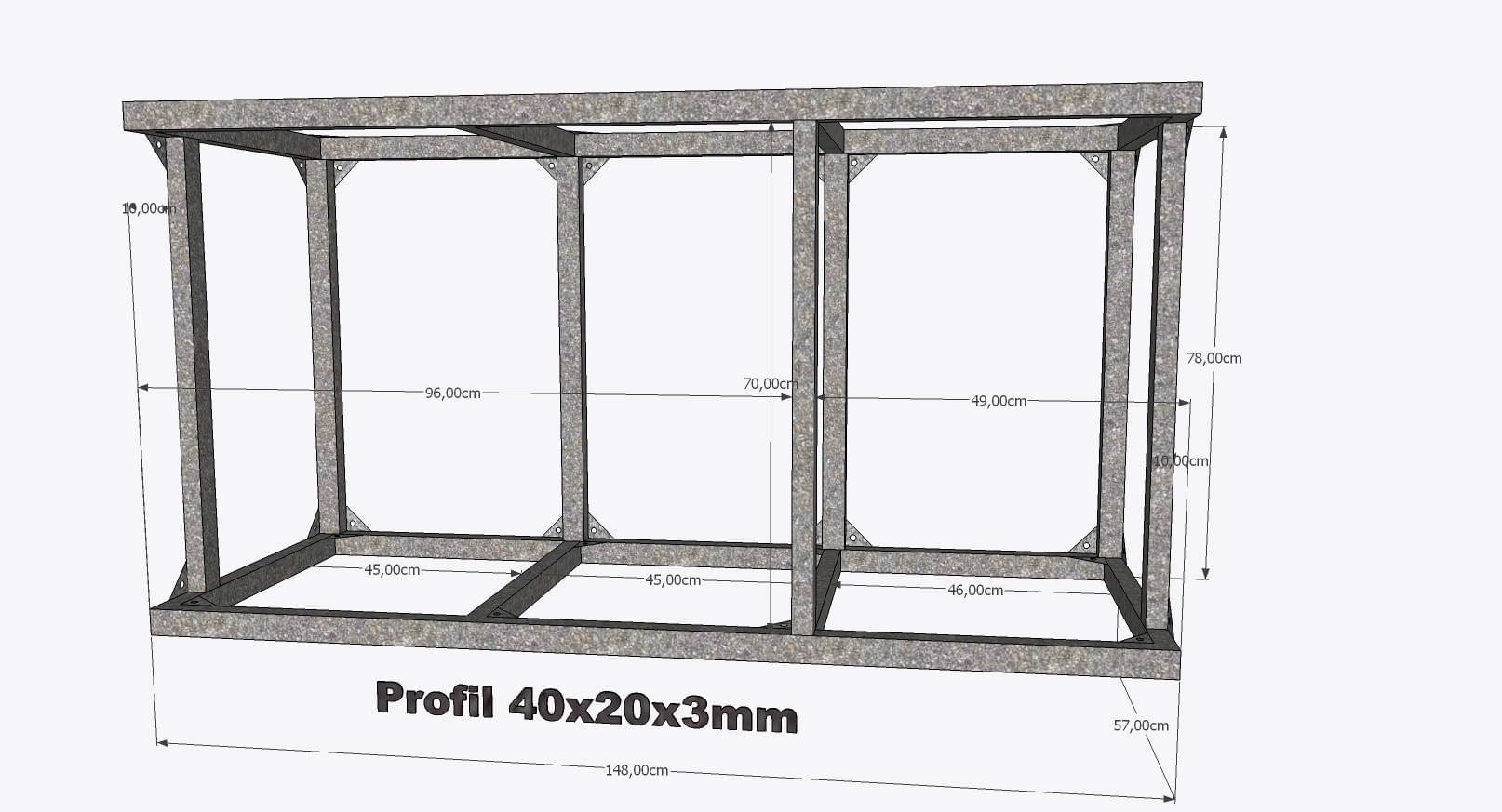

Szafka: stelaż z stali malowanej proszkowo lub z aluminium z możliwością regulacji poziomy na podobnej zasadzie jak to jest np. w lodówkach.

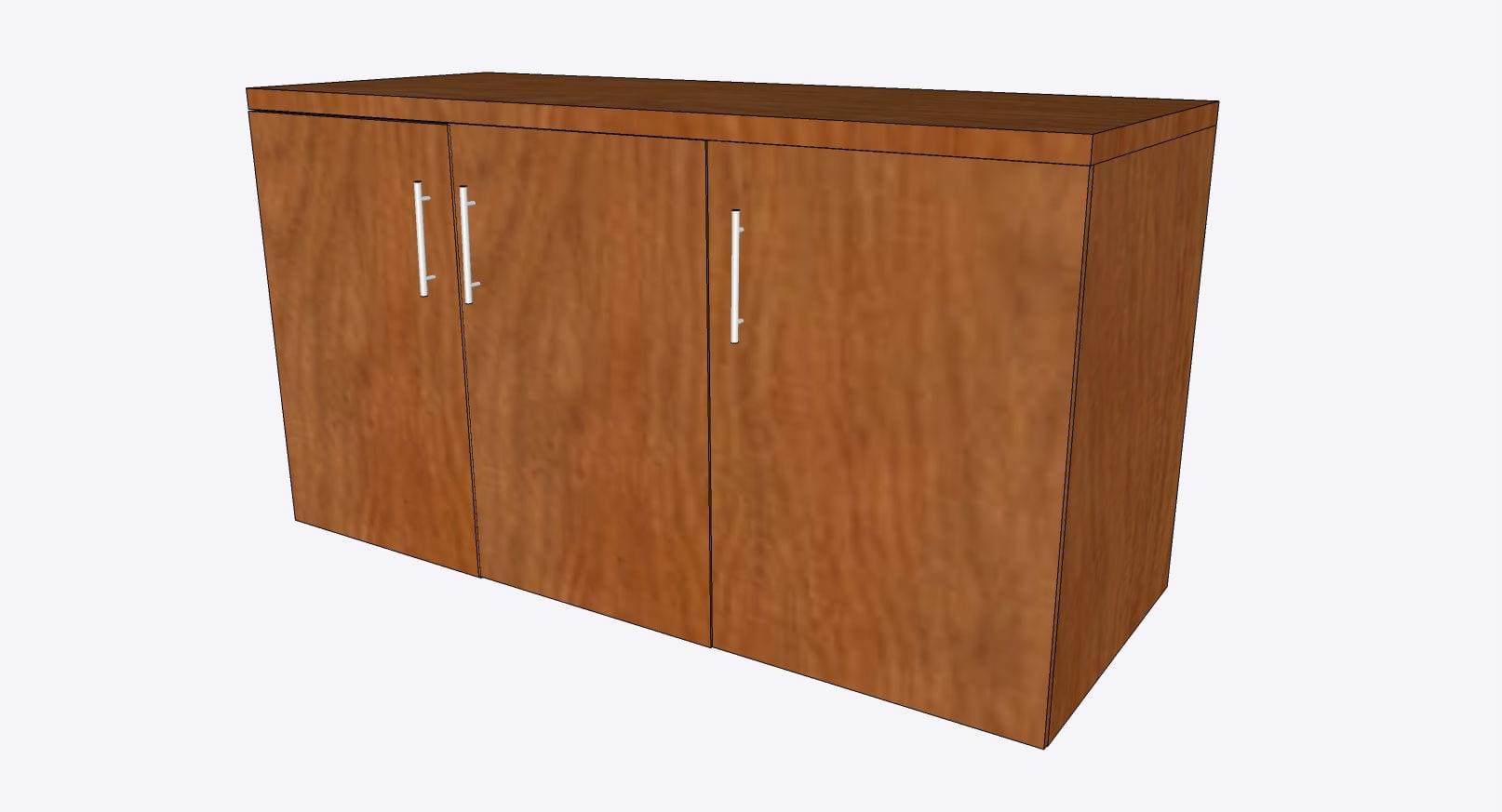

Wysokość szafki to 70 cm, szerokość ok.152 cm i szerokość 60 cm. Szafka ma mieć 3 drzwi, 2 z dostępem do sumpa i 1 do części suchej.

Stelaż obudowany płytą meblową , tył z wodoodpornej płyty 10mm. Blat z płyty 4 cm.

I jeszcze na koniec korona nad akwarium, zasłaniająca powierzchnię wody i światło:

To chyba tyle pokrótce.

Bardzo proszę o opinie i ewentualne uwagi odnośnie mojego projektu. Wszystkie na pewno będą mile widziane.

Z góry dziękuję i pozdrawiam

Adam

[Tester]

czemu rewizja mniejsza od splywu? Jesli cos przyblokuje splyw czy sam zawor to mniejsza rewizja nie uciagnie obiegu.

Po co Ci osobna komora na powrot i na odpieniacz? Obie komory i tak beda mialy ten sam poziom wody wiec polacz je w jedna. Szkoda miejsca zeby tak dzielic sump.

Trzecia przegroda za wysoka. Jesli Ci sie zapcha zloze na kratce to podniesie sie poziom wody w sumpie w komorach 1 i 2. Efekt - odpieniacz oszaleje, dolewka tez. Trzecia przegroda musi byc nizsza od drugiej zeby, jesli zapcha sie zloze, woda przelewala sie gora.

Poza tym widac ze projekt przemyslany i dopracowany.

PS

Istnieje przerobka DIY tego odpieniacza polegajaca na wyjeciu pompy z srodka przez co zwieksza sie komora reakcyjna. Odpieniacz dostaje do 20% wydajnosci wiecej. Pomysl o tym

[Qlfon]

Plusik za sketchup - kawał dobrej roboty:)

Ale do rzeczy - piszesz, że akwa bedzie we wnęce. jak głęboka będzie ta wnęka? Na całość głębokości akwarium? Pytam bo jeśli planujesz zrobić komin tak jak masz narysowane teraz to wyciąganie np. krewetki czy ryby, która wskoczy Ci do komina to będzie męka Pańska.

Hydraulikę po części opisał Bartek - z mojej strony to tyle, ze na DC6000 spokojnie takiw rury wyrobią. U mnie jest jeszcze mniej a i długośc grzebienia mam mniejszą. A co do samej pompy - ja nie mam problemu z pływającą wydajnością, ale biorąc pod uwagę niewielką różnicę w cenie pomiędzy DC6000 a DC12000 na Twoim miejscu wziąłbym DC12000. Szczególnie, że widzę że chcesz dać bypassy na powrocie. I jeszcze jedno - może rozważ odwrócenie komór zrzutu i pompy powrotnej tak aby powrót szedł po prostej do góry (w uproszczeniu) a zrzut i rewizja na prawą stronę sumpa. W ten sposób będziesz miał mniejsze straty na obiegu.

[adamswiatek]

Plusik za sketchup - kawał dobrej roboty:)

Ale do rzeczy - piszesz, że akwa bedzie we wnęce. jak głęboka będzie ta wnęka? Na całość głębokości akwarium? Pytam bo jeśli planujesz zrobić komin tak jak masz narysowane teraz to wyciąganie np. krewetki czy ryby, która wskoczy Ci do komina to będzie męka Pańska.

Hydraulikę po części opisał Bartek - z mojej strony to tyle, ze na DC6000 spokojnie takiw rury wyrobią. U mnie jest jeszcze mniej a i długośc grzebienia mam mniejszą. A co do samej pompy - ja nie mam problemu z pływającą wydajnością, ale biorąc pod uwagę niewielką różnicę w cenie pomiędzy DC6000 a DC12000 na Twoim miejscu wziąłbym DC12000. Szczególnie, że widzę że chcesz dać bypassy na powrocie. I jeszcze jedno - może rozważ odwrócenie komór zrzutu i pompy powrotnej tak aby powrót szedł po prostej do góry (w uproszczeniu) a zrzut i rewizja na prawą stronę sumpa. W ten sposób będziesz miał mniejsze straty na obiegu.

Qulfon, dzięki za plusik. Wezmę pod uwagę twoje sugestie odnośnie pompy i rozmieszczenia zrzutu i powrotu. Może jak zdecyduję się na DC12000 , nie trzeba będzie zmieniać pozycji?

Wnęka jest między kominkiem a ścianą. Od strony kominka w salonie (czyli tam gdzie jest komin) ściana ma 40cm, a drugiej strony jest to ściana w całość.

czemu rewizja mniejsza od splywu? Jesli cos przyblokuje splyw czy sam zawor to mniejsza rewizja nie uciagnie obiegu.

Po co Ci osobna komora na powrot i na odpieniacz? Obie komory i tak beda mialy ten sam poziom wody wiec polacz je w jedna. Szkoda miejsca zeby tak dzielic sump.

.Trzecia przegroda za wysoka. Jeśli Ci sie zapcha zloze na kratce to podniesie sie poziom wody w sumpie w komorach 1 i 2. Efekt - odpieniacz oszaleje, dolewka tez. Trzecia przegroda musi byc nizsza od drugiej zeby, jesli zapcha sie zloze, woda przelewala sie gora.

Poza tym widac ze projekt przemyslany i dopracowany.

Dzięki

PS

Istnieje przerobka DIY tego odpieniacza polegajaca na wyjeciu pompy z srodka przez co zwieksza sie komora reakcyjna. Odpieniacz dostaje do 20% wydajnosci wiecej. Pomysl o tym

Czyli robię spływ i rewizję na fi 40.

Mój pomysł był taki żeby skierować przepływ wody dołem , a tam na dnie położyć worek z węglem

Czyli pierwsza przegroda kończąca trzecią komorę powinna być niższa żeby dać szansę przelanie wody nad nią w razie 'W"

Nie znalazłem nigdzie tej przeróbki BK mini, choć słyszałem.

Dzięki za uwagi

A czy ktoś może się odnieść do wymiarów komina i rozmieszczenia otworów na przeloty? Zależy mi żeby otwory były jak najbliżej lewej , bocznej szyby, bo szafka będzie z każdego boku większa ok. 4 cm od akwarium, więc nie muszę brać korekty na stelaż. Jak najbliżej szyby bocznej może być wiercony otwór, żeby było bezpiecznie?

Edytowane 18 Marca 2014 przez adamswiatek (wyświetl historię edycji)

[Tester]

Moim zdaniem rewizja to zapasowy splyw i w zwiazku z tym powinien byc w stanie go calkowicie zastapic. (sam tak nie mam i zaluje)

Z tymi otworami na brzegu to nie przesadzaj tak bardzo bo Ci sie kolnierze od przelotow nie zmieszcza.

[adamswiatek]

No tam właśnie są wzięte kołnierze od przelotów po uwagę i jeszcze jakieś 0,6cm zapasu do bocznej szyby.

I jeszcze pytanie o światło, czy 8x54 W T5 wystarczy na taką długość akwarium? Wiem że ta lampa ma ok 90 cm długości a moje akwaro3ym będzie 140 cm.

Wysłane z mojego GT-I9505 przy użyciu Tapatalka

[Tester]

140 to taki wymiar nienajszczesliwszy.

54w za krotkie a 80w za dlugie

wyobraz sobie ze pol metra akwarium bedzie niedoswietlone.

[adamswiatek]

Pomyliłem się. Oczywiście chodzilo mi o 39W T5, to one mają 90 cm. T5 54W mają ok. 120 cm.

Z drugiej strony boję się że T5 54W zasłoni mi prawie całe akwarium in nie będzie już dojścia żeby cokolwiek w nim zrobić

Edytowane 18 Marca 2014 przez adamswiatek (wyświetl historię edycji)

[thomash666]

54w będą jak znalazł.

[adamswiatek]

A nie będzie za mało miejsca na dostęp do akwarium? To tylko parę centymetrów z każdego boku. A lampa PS Diuna nie jest też wąska, prakrycznie na całą szerokość mojego akwarium.

Wysłane z mojego GT-I9505 przy użyciu Tapatalka

Edytowane 18 Marca 2014 przez adamswiatek (wyświetl historię edycji)

[Silver200]

A nie bedziesz mial mozliwosci podniesienia lampy?

Z tamzamiana powrotu ze splywem tobardzo dobry pomysl, po co tracic energie na straty;)

[adamswiatek]

Ciężko będzie z podnoszeniem lampy bo chyba będzie oparta na koronie.

Wysłane z mojego GT-I9505 przy użyciu Tapatalka

[martinniemczyk]

Adam bedziesz ja musial sciagac do grzebania jak na koronie ja ustawisz. Jak jeszcze dolozysz jakies wzmocnienia wzdluz to nie wsadzisz reki.

Wysłane z mojego GT-N7100 przy użyciu Tapatalka

[adamswiatek]

Adam bedziesz ja musial sciagac do grzebania jak na koronie ja ustawisz. Jak jeszcze dolozysz jakies wzmocnienia wzdluz to nie wsadzisz reki.

Wysłane z mojego GT-N7100 przy użyciu Tapatalka

Dlatego właśnie planowałem 8x39W T5, żeby mieć dostęp do akwarium.

A czy ktoś może mi poradzić, czy wymiary komina są dobrze dobrane do obiegu wody i pojemności sumpa?

[Tester]

39w bedzie na pewno za krotka

kombinuj 54w

[felek]

Albo nie doczytałem albo nie napisałeś ale co chcesz trzymać w baniaku ? Jeśli same miękasy to te 8x39W wystarczy ale boki będziesz miał niedoświetlone. Jeśli myślisz o LPS czy SPS to musisz brać 8x54 ( przy spsach mogło by być w 80W ale jak pisałeś nie możesz zrobić dłuższego akwarium )

[adamswiatek]

Ok, spróbuję. A taka lampa , zakrywająca prawie całą powierzchnię wody, nie spowoduje nadmiernego grzania się wody w zbiorniku?

W moim poprzednim maiłem akwarium 100cm i lampę 90 cm. długą , na samych ledach i w ciepłe dni latem potrafiły się włączać wentylatory chłodzące.

[adamswiatek]

Albo nie doczytałem albo nie napisałeś ale co chcesz trzymać w baniaku ? Jeśli same miękasy to te 8x39W wystarczy ale boki będziesz miał niedoświetlone. Jeśli myślisz o LPS czy SPS to musisz brać 8x54 ( przy spsach mogło by być w 80W ale jak pisałeś nie możesz zrobić dłuższego akwarium )

Nie.... chciałem spróbować z SPS i LPS, bardziej w stronę SPS jednak

[felek]

No to może HQI i dodatkowo dla koloru T5 ?

[adamswiatek]

Nie. Nie HQI nie wchodzi w ogóle w rachubę.

Edytowane 20 Marca 2014 przez adamswiatek (wyświetl historię edycji)

[adamswiatek]

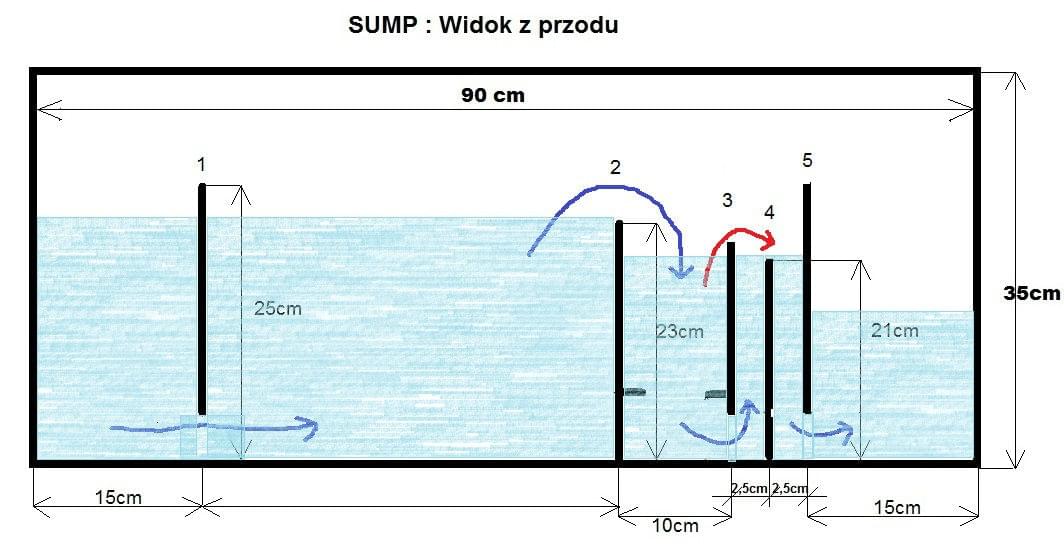

Mam prośbę o ocenę czy dobrze oznaczyłem przepływ wody w zaprojektowanym sumpie? Boję się że coś pokrzaniłem

Chciałbym spytać czy dobrze rozumiem przepływ wody w zaprojektowanym sumpie? Czy poziom wody w komorze trzeciej będzie mniej więcej na takim poziomie jak na rysunku? Czy poziom wody w tej komorze reguluje przegroda nr.4?

Bardzo proszę o porady.

Jednocześnie ponawiam pytanie, czy rozmiary komina 15X30X50 wysokości, są dobre dla tego tego akwarium, średnicy rur i pojemności sumpa?

Nie wiem czy dobrze wyliczyłem. Jak ktoś ma doświadczenie w tej kwestii, to bardzo proszęo wyliczenia.

[Tester]

Mysle ze uklad przegrod 3,4 i 5to starta miejsca i nie potrzeba bedzie "odbąblowywac" wody bo odpieniacz jest stosunkowo daleko.

Co do komina to oblicz objetosc i porownaj z objetoscia komory powrotu. O ile dobrze pamietam jesli nie stosujesz durso tylko dolny splyw w kominie to komora powrotu powinna byc conajmniej dwa razy wieksza niz objetosc komina.

[adamswiatek]

Dzięki Bartek, na ciebie to naprawdę można liczyć. Zaraz policzę.

[Tester]

Latwo pomagac jesli potrzebujacy duzo inwestuje od siebie i zadaje wlasciwe pytania. Gorzej, jak chce aby za niego wykonano robote

PS

chyba wywalilbym przegrode 4 i 5

[adamswiatek]

Dzięki.

Na szczęści to tylko projekt na rysunku na razie, więc mogę wszystko jeszcze poprawić.

A co byś zrobił rezygnując z przegrody 4 i 5? Mam na myśli gdzie byś wykorzystał powstałe miejsce?
