jakie drivery?

[adam007]

Witam. Potrzebuje pomocy przy doborze driverów i zasilacza.

diody:

2szt 3W atynika 300-750mA 3,4-3,8V

2szt 3W Red 300-750mA 3,4-3,8V

2szt 3W Green 700mA 3,5-3,8V

Czy mogę je podpiąć pod jeden driver?



10szt 3W Blue 300-750mA 3,4-3,6V

20szt 3W Royal Blue 300-750mA 3,4-3,6V

6szt 3W Cool White 13000-15000K 700mA 3,2-3,6V

6szt 3W Cool White 20000K 300-750mA 3,2-3,6V

po 6 szt na driverze

Będę wdzięczny za wszelkie rady i sugestie.

[Gość]

Godzinę temu, adam007 napisał:

Witam. Potrzebuje pomocy przy doborze driverów i zasilacza.

diody:

2szt 3W atynika 300-750mA 3,4-3,8V

2szt 3W Red 300-750mA 3,4-3,8V

2szt 3W Green 700mA 3,5-3,8V

Czy mogę je podpiąć pod jeden driver?



możesz (max 700mA) - po prostu te 750mA nie będą świeciły MAX

a napięcie dobiera się mnożąc ilość diod w nitce x napięcie jakie potrzebują (prąd jest taki sam)

czyli np. 20szt x 3,4-3,6V = napięcie dla nitki

Godzinę temu, adam007 napisał:

po 6 szt na driverze



czyli zasilacz 24V ,

a moc (Ampery) mnożysz x ilość nitek które chcesz podpiąć pod ten zasilacz

np. 5 driverów/nitek 700mA = 5x700 = 3,5A , do tego powinien być bezpieczny zapas mocy czyli zasilacz np. 3,7A lub więcej

(czasem łatwiej i taniej dać 2-3 zasilacze mniejszej mocy niż jeden "potężny" .. 8A czy więcej , poza tym jakby się sfajczył jeden to cała lampa pada)

[StefanTG]

W przypadku driverów istotne czy będziesz chciał sterować PWM diód ?

[adam007]

Silvia Dzieki za proste wyjaśnienie.

tak zamierzam podłączyć pod arduino

[Gość]

założyłem że chcesz pod arduino bo na "zasilaczo-driverach" (zasilaczach stało-prądowych) po prostu pisze ile i jakich diod można podłączyć

Edytowane 25 Kwietnia 2017 przez Gość (wyświetl historię edycji)

[adam007]

Bez możliwości sterowania nie ma sensu robić.  Czyli drivery  700mA lub 750mA  zależy  ktore diody będę podpinał. Gdzie czytałem że ktoś dawał na diody RB 900mA, a na CW 1200mA

[Gość]

to zależy jakie masz diody - na jaki prąd (można dać "mniejsze" drivery - ale większych NIE np. u siebie zamiast 700mA mam 680mA - diody nie chodzą MAX ale za to mam większą pewność że się nie sfajczą)

jest sens bez sterowania - robisz "po taniości" tylko ON-OFF (sporo lamp tak ma)

Edytowane 25 Kwietnia 2017 przez Gość (wyświetl historię edycji)

[adam007]

Teraz jasne, zostają 700mA

[StefanTG]

Podsumowując -

700ma - http://www.tme.eu/pl/details/ldd-700l/przetworniki-dcdc/mean-well/

http://allegro.pl/driver-p4115adj-led-200ma-do-700ma-pwm-lin-adj-i6794455327.html

680ma - http://allegro.pl/driver-p4115h-led-140ma-320ma-510ma-680ma-pwm-lin-i6783320840.html (takie zapewne ma silvia)

Edytowane 25 Kwietnia 2017 przez StefanTG (wyświetl historię edycji)

[Gość]

Tych p415adj już nie dostaniesz bo ja już miałem problem. A korzystając z okazji Silvia swoim okiem spojrzysz na to czy te drivery od darelteka które właśnie dostałem są dobrze polutowane przy rezystorach R560. Na jednych widać że nóżki są ze sobą zlutowane a na innych nie, może po prostu są tam ścieżki a osoba lutująca już to tak zostawiła bo i tak jest poprawnie.

Ogólnie to nikomu nie ubliżając te drivery to konkretna partyzantka co widać po lutach  lepiej dołożyć do mean well.



Edytowane 25 Kwietnia 2017 przez Gość (wyświetl historię edycji)

[SU1]

np: Driver

Tylko na  "dzień dobry"  trzeba wymienić kondensatory na Low ESR .

Fresz hehe  , to tylko tulejki  . Jak by co masz tu . opis

[Gość]

Jakie tulejki? do mnie trzeba w innym języku bo ja nie rozumiem heh

Edytowane 25 Kwietnia 2017 przez Gość (wyświetl historię edycji)

[StefanTG]

Według mnie jest OK, z ciekawości możesz sprawdzić miernikiem na 2 pozostałych( niezlutowanych) czy jest przejście

Drivery od darelteka są o tyle kiepskie, że ciężko jest je zamocować w płytce.

[Gość]

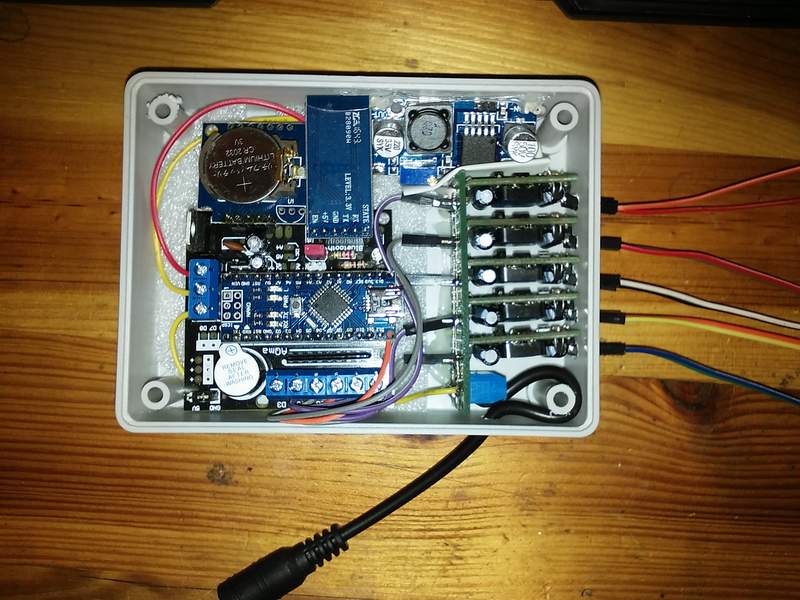

Ja robię nóżki z wężyka i przyklejam klejem na gorąco i u mnie tak to wygląda



[StefanTG]

Miałem na myśli zamocowanie driverów na płytce PCB celem zmniejsza ilości przewodów, gdzie przy 6 driverach jest już tego sporo

swoją drogą fajne pudełko

[Gość]

No właśnie będę rozbudowywać to pudełko o kolejne 4 kanały i myślę jak tu te drivery upchnąć heh jest jeszcze opcja schowania tego sterowania w lampie DIY ale to bym musiał na drukarce 3D zrobić coś pod ten pomysł.

[StefanTG]

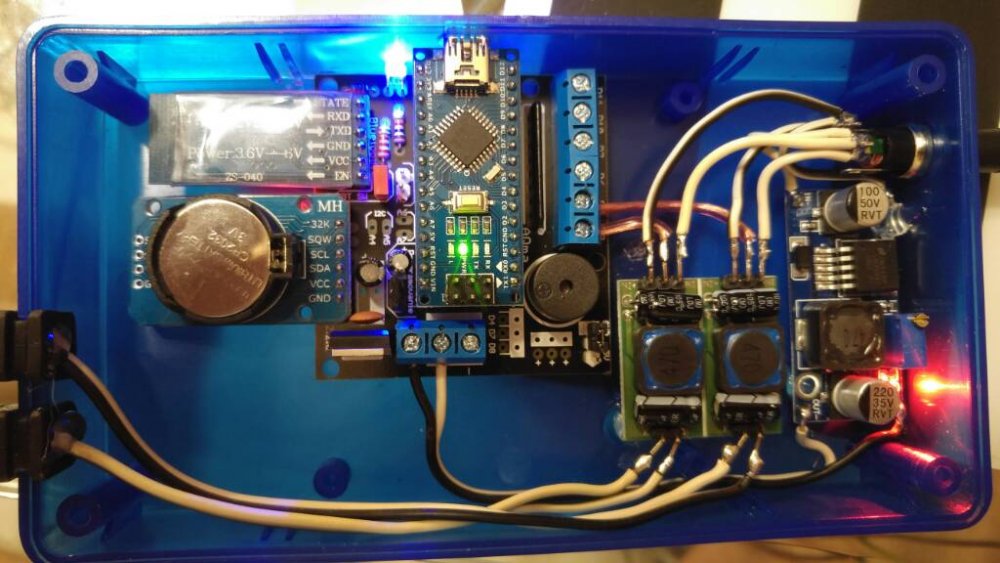

U mnie wyglądało to mniej więcej tak

[Gość]

2 godziny temu, StefanTG napisał:



Drivery od darelteka są o tyle kiepskie, że ciężko jest je zamocować w płytce.

Fakt - trzeba wymienić albo wyprostować złącza

[czesteer1]

U mnie wygląda to tak



[SU1]

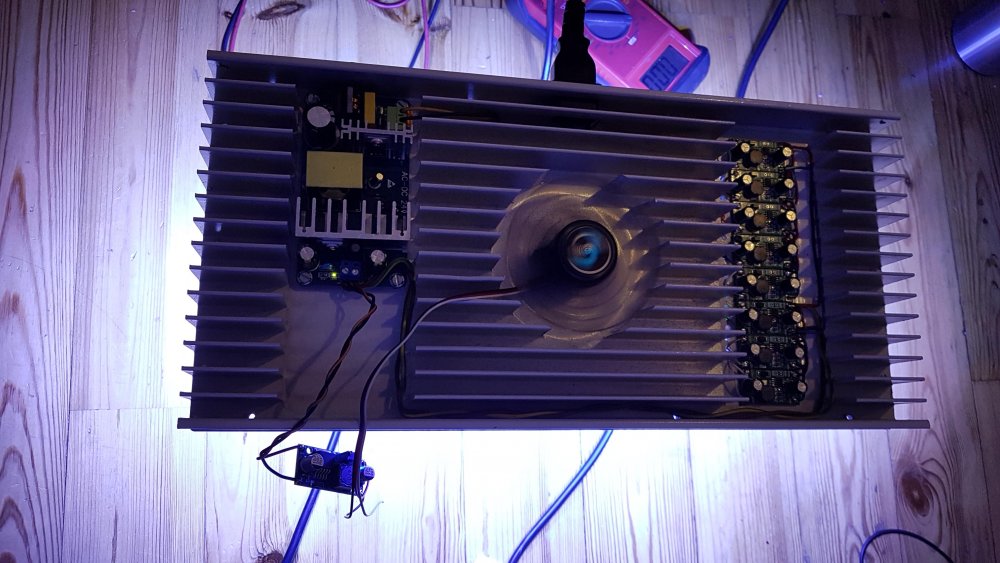

A to u mnie

[Gothmog]

18 godzin temu, SU1 napisał:

np: Driver

Tylko na  "dzień dobry"  trzeba wymienić kondensatory na Low ESR .

Fresz hehe  , to tylko tulejki  . Jak by co masz tu . opis

A czemu trzeba wymienić?

[StefanTG]

16 godzin temu, SU1 napisał:

A to u mnie

To jest kilka radiatorów, czy 1 z wyciętymi żebrami?

[Gość]

Odpowiadam za SU1 bo znam temat - jeden z wyciętymi żebrami

[SU1]

5 godzin temu, Gothmog napisał:

A czemu trzeba wymienić?

Bo montowane są kiepskiej jakości w dodatku "zwykłe"  nie odporne na wysokie częstotliwości i spore prądy chwilowe płynące przy  PWM .lubią się grzać i szybko wysychają , po czym piszczą . Często piszczą już po paru tygodniach .

Sprawdzoną jakość mają Low ESR panasonic .

Edytowane 26 Kwietnia 2017 przez SU1 (wyświetl historię edycji)

[Gość]

Skoro się chwalimy ...

mój "wynalazek" wygląda tak

sercem sterownika jest oczywiście AQma i drivery Dareltek





radiator ma długość 25cm (fotki lampy jeszcze nie do końca złożonej do kupy - np. brakuje soczewek)

5 kanałów :  3 niebieskie i 2 białe, jak widać diody lutowane na podstawkach 6X (nie lubię pajęczyny)

niebieskie - mieszanka RoyalBlue 3 sztuki i Blue 2 + po jednej UV

białe "ciepły i zimny"

ciepły: jedna czerwona i reszta białe diody poniżej 10 000K (6500 - 9000K)

zimny" jedna zielona i białe 12 - 15 000K

soczewki - środkowy kanał (niebieski który "robi" też za oświetlenie nocne) 120' , reszta soczewek 90'
