A jednak lipa:-(

Jak dolewka postała całą noc włączona, a potem o 11 odpalił się biały kanał lampy (ostatni z 4-ech), to znów zaczęła świrować. Wcześniej (we wtorek), jak robiłem próby to wydawało się, że po podłożeniu tekturki pod magnes i odsunięciu kontrolera już jest ok. Niestety, nie jest. A po powrocie do domu znów zacząłem kombinować, przesuwać, nawet folią aluminiową owinąłem kontroler :-), ale tym razem już nic to nie dało, dolewka głupieje cały czas, jak długo lampa świeci pełną mocą.

Za to przyszła dolewka grawitacyjna aquatrendu z erybki, tylko trzeba jeszcze jakoś ją zamontować, zabezpieczyć przed ślimakami i jeżowcami, w jakimś baniaku wężyk zamontować itd itp... Swoją drogą, śmieszne są slogany, że ta dolewka świetnie nadaje się do nanoakwarium:-) Jak dla mnie, to nadaje się do sumpa, może ewentualnie tymczasowo na czas wyjazdów, kiedy nie będzie możliwości dolewać ręcznie... ale zdecydowanie nie nadaje się to do montażu na stałe w kostce.

[waldek123blau]

Może ktoś z Was szuka wentylatorów do chłodzenia?-  mam na sprzedaż po 5zł za sztukę 70mm x 70mm

Dane techniczne

Wielkość wentylatora	70 mm
Maksymalna głośniość pracy	28 dB (A)
Przepływ powietrza	42 m³/h
Liczba obrotów (maks.)	2800 rpm
Rodzaj łożyska	Łożysko ślizgowe
Podłączenie (wentylator)	3-pin
Kolor	czarny
Szerokość produktu	70 mm
Wysokość produktu	70 mm
Głębokość produktu	15 mm

Moderator IRMINA usuwa moje ogłoszenia z targowiska więc sorki że w tym miejscu wpisałem.

[vnu007dl]

Hej podpinam się do tematu. Że względu na koszty chce zrobić tymczasowa lampe LED na profilu aluminiowym, a potem kupię już profesjonalną. Wymiary akwarium

60x30x40 -. 72L

Oświetlenie chce zrobić na belce aluminiowej szer 16 cm.

Potrzebuje lampę około 50 watt. Głównie do miękkich korali,docelowo będą też SPS.

Zamierzam zastosować Nast. Układ diod:

7 diod power LED niebieskie

https://allegro.pl/oferta/dioda-power-led-5w-bridgelux-20000k-550lm-pcb-7695961312



1 dioda power LED aktynika

https://allegro.pl/oferta/dioda-power-led-5w-bridgelux-full-spectrum-pcb-7687463323

2 diody power LED białe

https://allegro.pl/oferta/dioda-power-led-5w-bridgelux-20000k-550lm-pcb-7695961312

Wszystkie diody po 5 W więc w sumie daje 50w. Co myślisz że taki układ dla korali miękkich byłby ok? Może dać jeszcze parę białych, chyba lepiej więcej Wat niż mniej gdybym chciał jakieś SPSy?

Co o tym myślicie. Chciałbym zrobić z tego na sztywno 2 układy żeby jeden symulował wschód i zachód, a po włączeniu drugiego był cały zestaw. Ile jakich diod przeznaczyć na ten startowy układ?

Pytanie dodatkowe,czy na panelu 16x60 przy takiej ilości diod 5w będzie się to grzało i będzie potrzebny wiatrak?czy nie?



Proszę o ocenę takiego ukladu

[Słony leszcz]

W dniu 26.07.2019 o 14:22, vnu007dl napisał:

7 diod power LED niebieskie

To nie jest led niebieski, tylko biały zimny.

W dniu 26.07.2019 o 14:22, vnu007dl napisał:

1 dioda power LED aktynika

A to nie jest aktynika, tylko full spectrum, co się do refugium albo hodowli trawki nadaje, ale nie do oświetlenia akwarium rafowego

W dniu 26.07.2019 o 14:22, vnu007dl napisał:

Pytanie dodatkowe,czy na panelu 16x60 przy takiej ilości diod 5w będzie się to grzało i będzie potrzebny wiatrak?czy nie?

Raczej tak. Ja mam 30W (realne) na 35cm takiego profilu i bez wentylatora się grzało mocno. Z wiatraczkiem jest spokój.

Bym na Twoim miejscy robił sterowanie, albo chociaż więcej kanałów. Generalnie, to poczytaj (jest masa tematów o budowie lampy led) trochę, żebyś był w stanie zadać jakieś konkretne pytania, nie w stylu "czy ktoś mógł by mi zaprojektować lampę?"

[vnu007dl]

Jak masz założony ten wiatraczek?możesz jakaś fote przesłać bo nie mam wyobrazni takiej

[Słony leszcz]

14 godzin temu, vnu007dl napisał:

Jak masz założony ten wiatraczek?

Jest przyklejony klejem termo przewodzącym za pośrednictwem dystansów (ok 1 cm wysokości) zrobionych ze szkolnej gumki do ścierania (akurat bylo pod ręką i łatwo było przyciąć to:-) w narożnikach. Czyli pomiędzy wiatrakiem a profilem jest centymetrowa szczelina.

14 godzin temu, vnu007dl napisał:

możesz jakaś fote przesłać

Przejrzyj chociaż temat, to i fotę znajdziesz.



Edytowane 12 Sierpnia 2019 przez Słony leszcz (wyświetl historię edycji)

[Tarmixsos92]

Cześć wam, podepnę się pod temat. Podjąłem się budowy lampy identycznej jak założyciel tematu. Była to pierwsza styczność z elektroniką i lutowaniem. Wszystko zrobiłem zgodnie z planem i niestety jeden kanał działa a dwa pozostałe niestety nie. Sprawdziłem wszystko co mi przyszło do głowy ale niestety nie znalazłem problemu. Czy jest może osoba na forum która robiła cos podobnego i byłaby w stanie pomóc. Dodam że jestem z Warszawy. Z góry dzięki.

[LordMatthew]

Opisz coś więcej co i jak robiłeś.

[FajnyRadziu]

Jak inne kanały nie działają to podłącz je pod sterownik gdzie wiesz, że działa.

Jeśli nadal nie działają to niestety pewnie zimny lut czy jakiś crack :/

Lutowałeś podstawki i do tego diody czy od razu diody?

[Słony leszcz]

1 godzinę temu, Tarmixsos92 napisał:

Cześć wam, podepnę się pod temat

No tak, bez konkretów to trudno cokolwiek doradzić. Ile nitek, ile i jakie diody w nitkach, jakie drivery, czy jakieś sterowanie, fota jak to polutowane i poklejone też by nie zaszkodziła.

Na szybko co mi przychodzi do głowy, to czy przypadkiem nie podłączyłeś gdzieś kiedyś drivera odwrotnie albo bez obciążenia? Niestety to mogło go zabić. Albo może gdzieś odwrotnie (plus-minus) diody w szeregu wlutowałeś... Generalnie taka lampka to żadne rocket-sajens, potrzeba tylko odrobinę staranności, minimalnych zdolności manualnych (klejenie i lutowanie diod) i działać wg planu.

[Tarmixsos92]

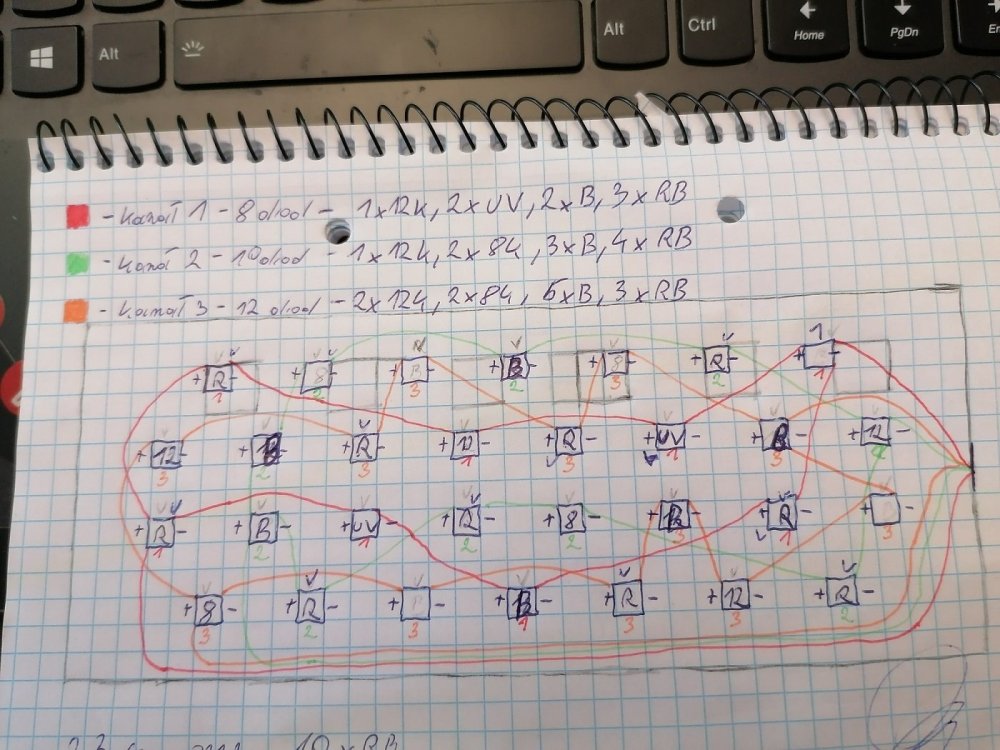

Nie pomyślałem aby coś wstawić. Sterowanie od Aqma. 3 kanały. Pierwszy 8x1W, drugi 10x1W, trzeci 12x1W. Diody 1W - 10xRB,10xB, 2xUV, 4x12k, 4x8,5k. Pierwszy kanał działa normalnie. W drugim działają trzy diody. Trzeci nie działa w ogóle ale tu jestem przekonany że źle wlutowalem driver. Diody nie są przepalone bo działają przy sprawdzaniu multimetrem. Sprawdzałem luty i wydaje mi się że są ok. Nie potrafię znaleźć błędu. W następnym poście dodam zdjęcia.

Edytowane 7 Listopada 2019 przez Tarmixsos92
Załączniki (wyświetl historię edycji)

[sith114]

35 minut temu, Tarmixsos92 napisał:

Nie pomyślałem aby coś wstawić. Sterowanie od Aqma. 3 kanały. Pierwszy 8x1W, drugi 10x1W, trzeci 12x1W. Diody 1W - 10xRB,10xB, 2xUV, 4x12k, 4x8,5k. Pierwszy kanał działa normalnie. W drugim działają trzy diody. Trzeci nie działa w ogóle ale tu jestem przekonany że źle wlutowalem driver. Diody nie są przepalone bo działają przy sprawdzaniu multimetrem. Sprawdzałem luty i wydaje mi się że są ok. Nie potrafię znaleźć błędu. W następnym poście dodam zdjęcia.

Jakbyś pokazał jakiś schemat jak to łączyłeś albo zdjęcie jeszcze z podłączenia driverów.

Posprawdzaj multimetrem przejścia i diody to tak na początek.

Edytowane 7 Listopada 2019 przez sith114 (wyświetl historię edycji)

[Tarmixsos92]

Co oznacza sprawdzenie przejęcia? Diody sprawdzone i wszystkie działają.

[sith114]

5 minut temu, Tarmixsos92 napisał:

Co oznacza sprawdzenie przejęcia? Diody sprawdzone i wszystkie działają.

Wkradł się mały błąd przejscia.

[Tarmixsos92]

A jaśniej? Chodzi o połączenia?

[sith114]

Tak czy masz przejście od 1 końca nitki do drugiego. Potem możesz posprawdzać osobno każda diodę.

[Tarmixsos92]

Szczerze to nie bardzo rozumiem. Chodzi o to czy minus ostatniej diody jest połączony z minusem pierwszej?

[sith114]

45 minut temu, Tarmixsos92 napisał:

Szczerze to nie bardzo rozumiem. Chodzi o to czy minus ostatniej diody jest połączony z minusem pierwszej?

tak na początek może coś rozjaśni.

[FajnyRadziu]

Ustaw miernik na ciągłość albo oporność i zobacz czy Ci pokazuje czy nie pokazuje. W ten sposób zobaczysz czy nie masz gdzieś przerwy.

Bez tak podstawowej wiedzy jednak nie powinieneś sam robić.

[Tarmixsos92]

Sprawdziłem całosc tak jak na filmiku. Nie świecą dwie diody jedna w drugiej nitce i jedna w trzeciej. I tu pytanie czy jeśli jedna dioda jest przepalone to cała nitka nie będzie swiecila? Nie świecą również diody końcowe - te które mają wyjście pluszowe do drivera. Ale to w każdej nitce więc to chyba normalne.

[FajnyRadziu]

Jeśli diody masz lutowanie bezpośrednio a nie na podstawach to tak, padnie cała nitka bo walnięta dioda przerywa obieg. Wyobraź sobie to jak przecięty kabel.

[sith114]

3 minuty temu, FajnyRadziu napisał:

Jeśli diody masz lutowanie bezpośrednio a nie na podstawach to tak, padnie cała nitka bo walnięta dioda przerywa obieg. Wyobraź sobie to jak przecięty kabel.

A co maja podstawki do przerwy? Na podstawce, też jest przerwa dopiero po przylutowaniu diody mamy połączenie + do -

[FajnyRadziu]

No to nie wiem jakich używacie podstawek ale ja używałem takich co są podłączone non stop między sobą. Wlutowanie diody niczego nie zmieniało tylko ją zasilało i jak padła jedna dioda to tylko ona nie działała a nie cały układ czy nitka.

[Gość]

21 minut temu, FajnyRadziu napisał:

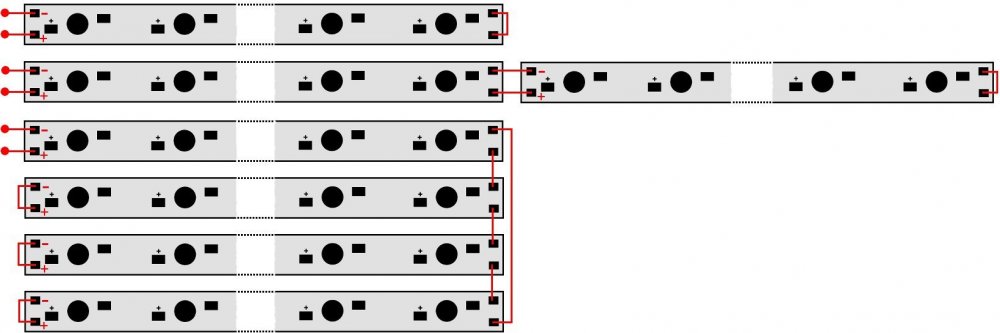

No to nie wiem jakich używacie podstawek ale ja używałem takich co są podłączone non stop między sobą.

są takie i takie które trzeba koniec zewrzeć lub dolutować kolejny "segment" ,  do wyboru

ot np.

Edytowane 7 Listopada 2019 przez Gość (wyświetl historię edycji)

[Słony leszcz]

@Tarmixsos92 czy ja dobrze widzę, że masz tam dwa drivery 600mA? I zasilasz tym diody 1W? To dużo za dużo! Mogły się sfajczyć te diody. Co do spalenia diody, może się dioda przepalić tak, że nie będzie przez nią prąd płynął, i może tak - że prąd popłynie.

A jeszcze jakim napięciem zasilasz drivery, tzn jaki zasilacz tam masz? Bo może na kanale 2 (10 diod) i 3 (12 diod) zwyczajnie brakuje napięcia, a kanał 1 świeci, bo tam tylko 8 diod jest. Niestety takie przeciążenie zbyt dużą liczbą diod w szeregu też mogło uszkodzić driver... W optymistycznej wersji (jeśli drivery nie są uszkodzone trwale) -  jak usuniesz nadmiar diod z tych szeregów, pozostałe powinny zacząć świecić. Generalnie, sumaryczny spadek napięcia na wszystkich diodach w szeregu powinien być ciut (~2V) mniejszy od napięcia podawanego z zasilacza. No i absolutnie koniecznie, zanim cokolwiek innego zrobisz, wymień te drivery 600mA na 300-350mA, chyba że masz tam jednak diody 3W, a nie 1W jak pisałeś. Bo jak skrócisz szeregi i driver wysteruje popranwie diody na zadany prąd, to się one szybciutko spalą.

Ogólnie taka uwaga co do kanałów. Jeśli masz sterowanie przez aqma, to najlepiej szeregi zrób tej samej długości, a w poszczególnych szeregach w miarę możliwości nie mieszaj różnych diod. Czyli 1 szereg RB, 2 szereg B, 3 szereg - białe, UV gdzieś tam można dołożyć do niebieskich albo całkiem zrezygnować z nich (raczej nic nie stracisz). Ja mieszałem diody w kanałach, bo mam sterowanie tylko włącz/wyłącz, nie mam możliwości regulacji mocy poszczególnych barw. Ale jak masz aqmę to najwygodniej jest mieć kanały o konkretnych barwach wydzielone.

Edytowane 8 Listopada 2019 przez Słony leszcz (wyświetl historię edycji)
