Projekt budowy lamp LED 250W, 430W, 530W i 750W

[elespero]

Jest napisane w schemacie że LDD-1000H. Pierwszy mój post dzisiaj na dole są rozpiski driverów.
Taki sam driver dla 50W COB też.
Zostawiam zapas aby nie mieć problemów z LED-ami

Nie zauważyłem opisu do schematu
Będą same ledy czy będziesz dokładal t5 nad szczepkarium?

Wysłane z mojego SNE-LX1 przy użyciu Tapatalka

Można też użyć 700h do 30w i będzie zapas na led, dobrze rozumiem? Będzie działał na 70%?

Wysłane z mojego SNE-LX1 przy użyciu Tapatalka

[waldek123blau]

Będą same LED-y nie ma sensu dokładać T5. Myślałem przy budowie swoich 3 lamp do mojego akwarium o dołożeniu ale same ledy są wystarczające i moje SPS-y też nie narzekają. Porosły takie krzaczory jak piłki do kosza!

Tak LDD-700 m ożna zastosować do COB 30W poniżej rozpiska

1000 mA to prąd maxymalny 700 mA będzie nawet lepszym prądem bo oszczędzi Diodę

Tu widać jakiej wielkości są SPS-y i nie mam T5 z LED-ami połączonych:



Edytowane 9 Stycznia 2020 przez waldek123blau (wyświetl historię edycji)

[sith114]

10 godzin temu, waldek123blau napisał:

Będą same LED-y nie ma sensu dokładać T5. Myślałem przy budowie swoich 3 lamp do mojego akwarium o dołożeniu ale same ledy są wystarczające i moje SPS-y też nie narzekają. Porosły takie krzaczory jak piłki do kosza!

Tak LDD-700 m ożna zastosować do COB 30W poniżej rozpiska

1000 mA to prąd maxymalny 700 mA będzie nawet lepszym prądem bo oszczędzi Diodę

Tu widać jakiej wielkości są SPS-y i nie mam T5 z LED-ami połączonych:



W tych trzech lampach z cree masz tylko białe tak?
Uważasz, że warto inwestować w cree?

Edytowane 9 Stycznia 2020 przez sith114 (wyświetl historię edycji)

[waldek123blau]

Tak w tych 3 lampach mam tylko białe cree a do 4 lampy kupiłem wszystkie cree bo są na niemieckim eBayo w cenie powerlwdów: Za 10 sztuk pięcio-watowych ledów  trzeba zapłacić 9 dolców z darmowym kosztem wysyłki:

https://www.ebay.de/itm/Cree-XTE-LED-XT-E-1-5W-LED-chip-White-6500k-LED-on-20-16-14-12-8mm-pcb/323261789035?ssPageName=STRK%3AMEBIDX%3AIT&var=512328979497&_trksid=p2060353.m2749.l2649

Cena niebieskich i RB jest taka sama

https://www.ebay.de/itm/Cree-XTE-LED-XT-E-1-5W-LED-chip-Royal-Blue-450-452nm-LED-on-20-16-14-12-8mm-pcb/232302053453?ssPageName=STRK%3AMEBIDX%3AIT&var=531558753901&_trksid=p2060353.m2749.l2649



A diody COB 50W po 3 euro z darmowym kosztem wysyłki:

https://www.ebay.de/itm/10W-20W-30W-50W-100W-LED-COB-SMD-ChipKühle-High-Power-Licht-Lampe-warmweiß-T4/352663871919?ssPageName=STRK%3AMEBIDX%3AIT&var=622011097352&_trksid=p2060353.m2749.l2649

Przy większej ilości jest naliczany rabat i wychodzi jeszcze taniej

[Alcoholik]

Waldek odpisz mi na priv, jeśli możesz

Wysłane z mojego SM-G965F przy użyciu Tapatalka

[sith114]

Waldku jak oceniasz klej który użyłeś do klejenia ledów? Daje rade czy szukać czego lepszego?

[waldek123blau]

48 minut temu, sith114 napisał:

Waldku jak oceniasz klej który użyłeś do klejenia ledów? Daje rade czy szukać czego lepszego?

Ja używam AG Termoglue 120g i jest bardzo dobry Nie tylko przyklejałem nim ledy ale i radiatory do blachy aluminiowej i wszystko trzyma aż miło.

[sith114]

Teraz, waldek123blau napisał:

Ja używam AG Termoglue 120g i jest bardzo dobry Nie tylko przyklejałem nim ledy ale i radiatory do blachy aluminiowej i wszystko trzyma aż miło.

Bardziej chodzi mi o przewodzenie ciepła. Chyba ze przesadzam i zbytnio kombinuje.
Jest jeszcze taki klej https://allegro.pl/oferta/klej-thermopox-85ct-przewodzacy-7-w-mk-dwu-sklad-7540354953

[waldek123blau]

Na tym się nie znam pokleiłem AG Termoglue 120g  i jest super a lampy się nie grzeją

[sith114]

Teraz, waldek123blau napisał:

Na tym się nie znam pokleiłem AG Termoglue 120g  i jest super a lampy się nie grzeją

Wiesz kwestia tego ile z diody jesteśmy wstanie przekazać przez ten zwykły termo glue ten nad ktorym sie zastanawiam niby ma 7x wieksza przewodność.

[waldek123blau]

To go kup - ja swoje diody nie rozkręcam do 100% więc się nie przejmuję ciepłotą. Zostawiam zapas i drivery też mniejsze zakładam więc razem do kupy pracują gdzieś na 60% - 70% więc jest ok.

[Słony leszcz]

1 minutę temu, sith114 napisał:

ten nad ktorym sie zastanawiam niby ma 7x wieksza przewodność

Tak przynajmniej pisze człowieczek, który to sprzedaje, a może zielonego pojęcia nie ma o tym. Ot, przyszło z ali, coś tam Chińczycy pisali w opisie przedmiotu, to wkleił:-)

Podejrzewam, że (prawie)wszyscy kleją na "AG" bo jest dobry i tani. Nie kombinuj. To nie prom kosmiczny;-)

[waldek123blau]

Też tak myślę Nie ma co kombinować - większość majsterkowiczów ma lampy robione na AG Termoglue.

[sith114]

Chyba macie rację zrobiłem pomiary temp swojej poprzedniej belki led i chyba nie ma co kombinować ;P

34x1W wysterowane 350mA na najzwyklejszym profilu tym 16cm o długości 60cm.
https://allegro.pl/oferta/radiator-profil-aluminiowy-led-160-ciety-na-wymiar-6762708189

Temp profilu 33/34 stopnie przy samym ledzie 37 stopni (nóżka leda jak najbliżej źródła światła/ciepła).

Edytowane 12 Stycznia 2020 przez sith114 (wyświetl historię edycji)

[Gość]

Tez kleję tym AG

Wysłane z mojego LG-H815 przy użyciu Tapatalka

[Alcoholik]

Ja też kleje AG

Wysłane z mojego SM-G965F przy użyciu Tapatalka

[waldek123blau]

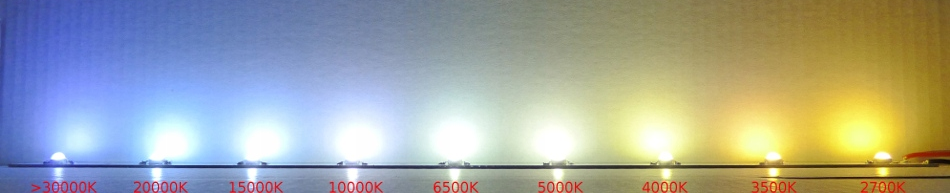

Mam takie pytanie: Czy biała bardzo zimna dioda LED 30000-35000K jest przydatna dla koralowców? W lampach firmowych np orphek OR2 najwyższa ilość to 20000K.

[Coltrane]

ja bym się w nie nie bawił, nie wiadomo jakie tam składowe są

[Słony leszcz]

24 minuty temu, waldek123blau napisał:

Mam takie pytanie: Czy biała bardzo zimna dioda LED 30000-35000K jest przydatna dla koralowców? W lampach firmowych np orphek OR2 najwyższa ilość to 20000K.

Na pewno jest to światło paskudne strasznie, takie trupio-blado-fioletowe. Nawet jak bezpośrednio w akwa tego nie będzie widać, to w pomieszczeniu robi się taka specyficzna poświata, trochę jak przy spawaniu. Wg mnie lepiej dać osobno, białe cieplejsze (tzn, nie aż tak zimne) i niebieskie czy RB.

[Alcoholik]

Jak uda mi się wygospodarować czas w niedzielę to zkończę swoją lampę, gdzie mam założone 30000k diody, zrobię fotki i pokaże jak świeci, założyłem je dlatego że wyczytałem w jakimś artykule że ta barwa w morzu występuję na głębokości 10metrów, i jest właśnie dobrą barwą dla koralowców

Wysłane z mojego SM-G965F przy użyciu Tapatalka

[Coltrane]

15 minut temu, Alcoholik napisał:

Jak uda mi się wygospodarować czas w niedzielę to zkończę swoją lampę, gdzie mam założone 30000k diody, zrobię fotki i pokaże jak świeci, założyłem je dlatego że wyczytałem w jakimś artykule że ta barwa w morzu występuję na głębokości 10metrów, i jest właśnie dobrą barwą dla koralowców

Wysłane z mojego SM-G965F przy użyciu Tapatalka


ta barwa 30kK jest uzyskiwana z różnych składowych, w takim ledzie no name to tam nie wiadomo co jest. Białe LED 6500K tez są ze składowych ale chociaż w nocie jest pokazane widmo. To nie świetlówka klasy 965 że wszystkiego po równo. Lepiej robić barwę lampy  z diod konkretnej dominującej fali a nie takiego znaku zapytania typu 30kK

[Alcoholik]

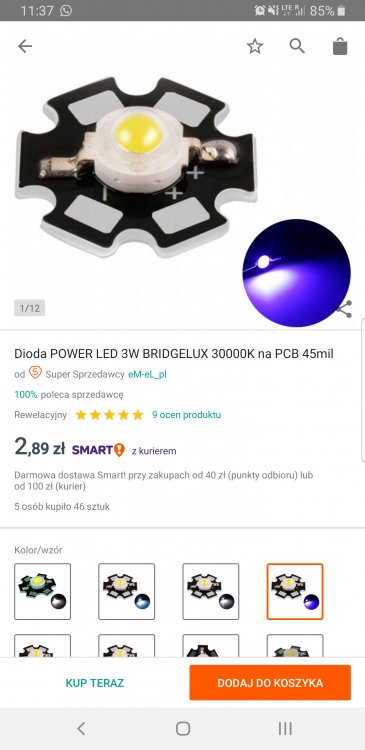

Dokładnie taką diodę mam zamontowaną, a to czy jest odpowiednia dla korali, to zobaczymy jak zawiśnie nad zbiornokiem

Wysłane z mojego SM-G965F przy użyciu Tapatalka

[Słony leszcz]

9 minut temu, Alcoholik napisał:

Jak uda mi się wygospodarować czas w niedzielę to zkończę swoją lampę, gdzie mam założone 30000k diody, zrobię fotki i pokaże jak świeci, założyłem je dlatego że wyczytałem w jakimś artykule że ta barwa w morzu występuję na głębokości 10metrów, i jest właśnie dobrą barwą dla koralowców

Z zawężaniem widma wraz z głębokością sprawa jest powszechnie znana. Tyle, że głębiej światło nie przypomina wcale tego z led 30000K, tylko bardziej zwyczajnie-niebieskie się robi. Najgłębiej dociera światło z okolic 460-470nm, czyli zwykłe niebieskie. Inna sprawa, że to wcale nie jest najbardziej optymalne światło do akwarium, ani wizualnie, ani dla wzrostu korali. W końcu chyba mało osób chce, aby kolory w akwarium były zupełnie autentyczne i naturalne (wszystko szaro-niebieskie, pozostałe kolory wyblakłe lub całkiem ich brak). Dalej, oko ludzkie tak ma, że nawet jak widzi mało kolorów, to się ich doszukuje i trochę "wymyśla" je sobie. W efekcie rafa wydaje się bardziej kolorowa na żywo, niż to faktycznie wynika ze światła - co boleśnie widać na zdjęciach robionych bez dodatkowego oświetlenia i nie podkolorowanych sztucznie. Także, niestety możesz być zawiedziony efektem oświetlania akwarium tylko ledami 30000K.

4 minuty temu, Coltrane napisał:

a barwa 30kK jest uzyskiwana z różnych składowych, w takim ledzie no name to tam nie wiadomo co jest. Białe LED 6500K tez są ze składowych ale chociaż w nocie jest pokazane widmo. To nie świetlówka klasy 965 że wszystkiego po równo. Lepiej robić barwę lampy  z diod konkretnej dominującej fali a nie takiego znaku zapytania typu 30kK

Niby też są różne obrazki widma dla tych ledów (np aukcje z alegro). Jeśli im wierzyć, to w widmie dominuje niebieski, ciut zielonego, żółtego i mocno przycięte czerwone. Czyli tak jak można by się spodziewać, układ widma zbliżony do innych zimnych białych, ale jeszcze bardziej przesunięty w stronę niebieskiego, fioletu i uv.

[Alcoholik]

W sumie u mnie dominującym kolorem są RB, a te 30000k to tylko uzupełnienie

[waldek123blau]

Tak zapytałem bo właśnie zamawiam LED-y COB a planowałem 4 sztuk 30000-35000K na lampę ale jednak zmienię te plany i kupię 2 szt po 20000K i 2 sztuki po 6500K chyba to będzie lepszym rozwiązaniem.

Oczywiście w lampie będzie jeszcze sporo niebieskiego czy RB oraz inne kolory i cree białe

Edytowane 15 Stycznia 2020 przez waldek123blau (wyświetl historię edycji)
