sith114

Moduł pod 16 power led a la Hydra/Ai prime 16.

Rekomendowane odpowiedzi

Pierwsze diody polutowane.

Teraz muszę przelutować 4 białe z podstawek, wlutować 2 fioletowe i na koniec przelutować po 2 royal blue i niebieskie tez z podstawek.
Pasta która zakupiłem dosyć fajnie się sprawdza łatwo się nakłada i dosyć dobrze trzyma leda przy lutowaniu :P

Jakoś tych lutów nie powala, ale tak to jest jak się człowiek śpieszy byle coś było zrobione
...

Edytowane przez sith114 (wyświetl historię edycji)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach



28 minut temu, fannadil napisał:

O co chodzi z tym przewodem na środku?:)

Chciałem połączyć 3 takie płytki i daje to możliwość rozdzielnia nitek po 6 sztuk. Ale chyba zwiększę ilość do 4 i wtedy przewód zastąpi połączenie na stałe ścieżką. A nitki będą po 8 ledów. :D

Tu jest schemat połączeń na 1 płytce:



Edytowane przez sith114 (wyświetl historię edycji)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Polutowane!

Kanały sprawdzone wszystkie świecą, jutro montuje na radiator i testy jak to świeci razem ;)

W wersji następnej jak wyleci przewód będzie możliwość założenia soczewek bo teraz przy środkowych diodach jest problem.

Edytowane przez sith114 (wyświetl historię edycji)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Gość

Soczewki to zło chyba że chcesz mieć dyskotekę w akwarium i niedoświetlone miejsca. A pisalim na czatboxie że im większe rozproszenie ledów tym lepiej a tu skupisko jak w mrowisku [emoji14]



Wysłane z mojego LG-H815 przy użyciu Tapatalka









Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
38 minut temu, =Fresz= napisał:

Soczewki to zło chyba że chcesz mieć dyskotekę w akwarium i niedoświetlone miejsca. A pisalim na czatboxie że im większe rozproszenie ledów tym lepiej a tu skupisko jak w mrowisku emoji14.png

Freszu, to trochę moje sugestie:P, żeby ledy były upchnięte ciasno (właśnie żeby się światło mieszało i nie było disco, oraz żeby ładne bliki były), ale w kilku grupach oddalonych od siebie. W ten sposób powinno być właśnie mniej cieni (to na co zwracałeś uwagę przy ledach), bo wszędzie światło będzie z kilku punktów, ale też może nie będzie disco i jednak światło nie będzie może tak nudne jak z t5. Tutaj kolega ma zamiar dać 4 grupy po 16 led. A co z tego wyjdzie - zobaczymy:-)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
3 godziny temu, =Fresz= napisał:

Soczewki to zło chyba że chcesz mieć dyskotekę w akwarium i niedoświetlone miejsca. A pisalim na czatboxie że im większe rozproszenie ledów tym lepiej a tu skupisko jak w mrowisku emoji14.png



Wysłane z mojego LG-H815 przy użyciu Tapatalka









Soczewki to opcja Freszu z reszta np te co mam to z innej lampy do innych celow :)

A co do skupiska to potem w drugim temacie zobaczysz ze jednak te ledy będą w miarę równomiernie rozmieszczone nad zbiornikiem ;)

Edytowane przez sith114 (wyświetl historię edycji)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Chciałem połączyć 3 takie płytki i daje to możliwość rozdzielnia nitek po 6 sztuk. Ale chyba zwiększę ilość do 4 i wtedy przewód zastąpi połączenie na stałe ścieżką. A nitki będą po 8 ledów. [emoji3]
Tu jest schemat połączeń na 1 płytce:
rWlGV6J.png&key=972fc83e7e6cd26cf529f4fa6b9bb8cccf16c61494633bf76a8fd81808c57b81

Było zwore zrobić ;);)

110x50x50 ,sump 62.5x38x40, 3x Tunze 6045, nj4500, H&S 150-F2001

Dariusz 'VDR' Rubinkiewicz

http://nano-reef.pl/topic/35493-275l-radomskie-malenstwo/

http://art.debesciak.net http://www.klub-malawi.pl

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Godzinę temu, VDR napisał:

Było zwore zrobić ;);)

No właśnie ten przewód miał pełnić taka funkcje. Ale jeśli ktoś chciałby łączyć tak jak ja początkowo np 3 płytki to można zamówić 2 z połączeniem 1 bez i wtedy nie będzie tego problemu. A koszt nie rośnie.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Bardziej mi chodziło o to by te punkty były blisko siebie - wtedy robisz zwore cyna łączac dwa sasiednie pola lutownicze i już. Pady do podłączania kolejnych modułów mogą zostać tam gdzie są choć jakbyś się postarał to wyprowadziłbyś je tak by były na brzegu płytki. Miejsca masz tam sporo. Te "wąsy" na skraj płytki w przypadku zwarcia na srodku tez mozna odcinac podobna zwora - lekko zmodyfikowac ustawienia tych srodkowych bialych i mozna by to jedna zwora opendzlowac by wybierać wersje czy polaczone przez srodek czy dwie petle ;)
Na szybko w paincie wyjasniam co mam na mysli :D



110x50x50 ,sump 62.5x38x40, 3x Tunze 6045, nj4500, H&S 150-F2001

Dariusz 'VDR' Rubinkiewicz

http://nano-reef.pl/topic/35493-275l-radomskie-malenstwo/

http://art.debesciak.net http://www.klub-malawi.pl

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Na ten moment zostanę przy takiej wersji bo taką wykorzystam:

@VDR Ale masz rację można dopracować to z łączeniem dzięki za pomysł :D

Edytowane przez sith114 (wyświetl historię edycji)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

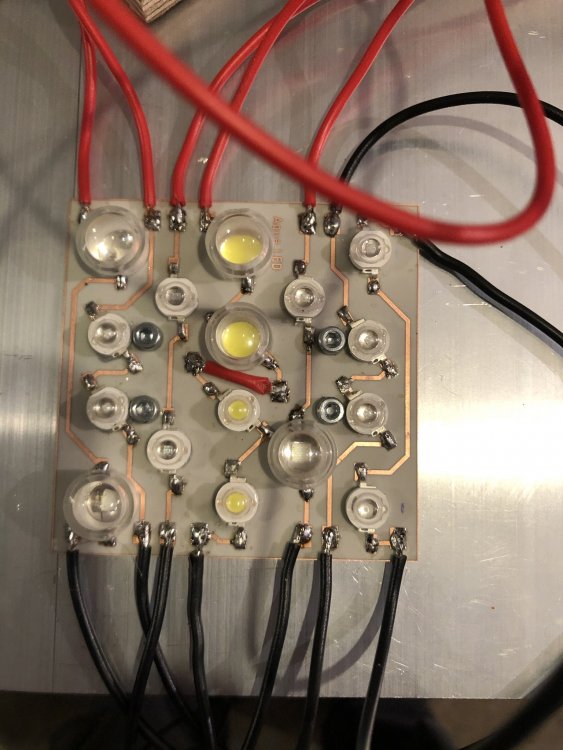

Mcpcb siedzi na radiatorze.

Wstępnie podłączone pod Aqme i teraz wnioski zrobiłem test na odprowadzanie ciepła tzn. 5 kanałów na 100% i grzejemy przez około godzinę. I wynik mnie nie zaskoczył. Radiator przyjmuje dużo więcej niż wcześniej. Temp radiatora wzrosła do 40/41 stopni, na kleju było w okolicach 32/33 stopni. Pytanie jakie to ma znaczenie jeśli chodzi o żywotność ledów albo o jakieś parametry świetlne?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Uwaga komunikat!


Jako ze sytuacja kryzysowa zmusiła do opóźnienia startu akwarium, dłubanki płytkowo-ledowe będą kontynuowane. Zamówiłem laminaty, wytrawiacz. I jak bajery przyjdą działamy.


Co będę robił to napewno wersje v2 tej płytki która była zamawiana. W minimalnie większym formacie, tak żeby była bezproblemowa możliwość montażu soczewek.


Jest tez pomysł na wersje na 48 ledow dużego formatu w okolicach 300x200mm.


Miałem juz zamówione pewne płytki, ale firma się pomyliła nie zrealizowała mojego zamówienia tylko wysłali mi płytki nie dla mnie i  suma sumarum zrezygnowałem z tamtego zamówienia z powodu korona wirusa i faktu zmiany planow. Także wszelkie uwagi pomysły propozycje miłe widziane. Wiedza i postepy będą opisywane na forum.


@Słony leszcz
@fannadil
@VDR

Edytowane przez sith114 (wyświetl historię edycji)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Doszły pierwsze laminaty ;)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Pierwsze trawienie od czasu studiów ;)

Najpierw w ruch poszło stare żelazko i termo transfer.

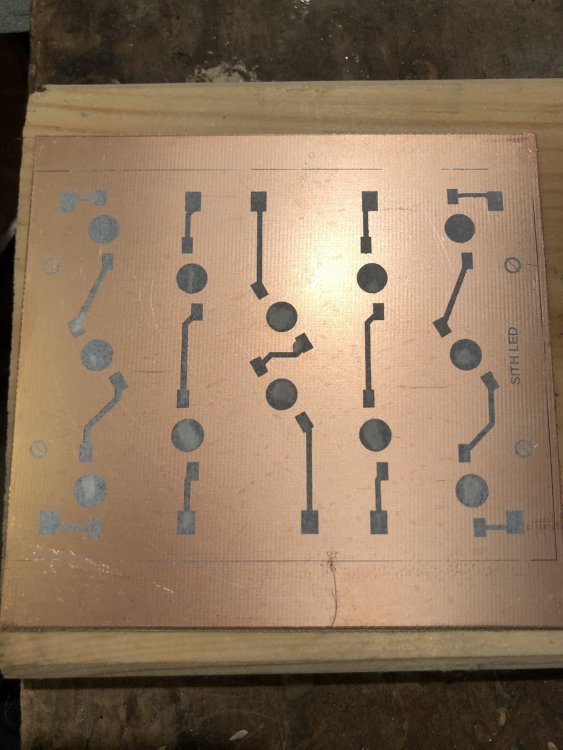

Płytka wyczyszczona i gotowa przed trawieniem:

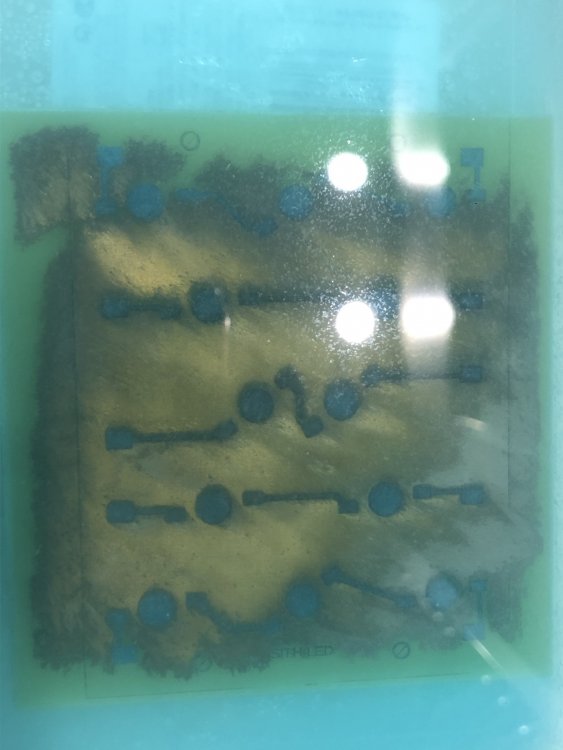

W trakcie trawienia:

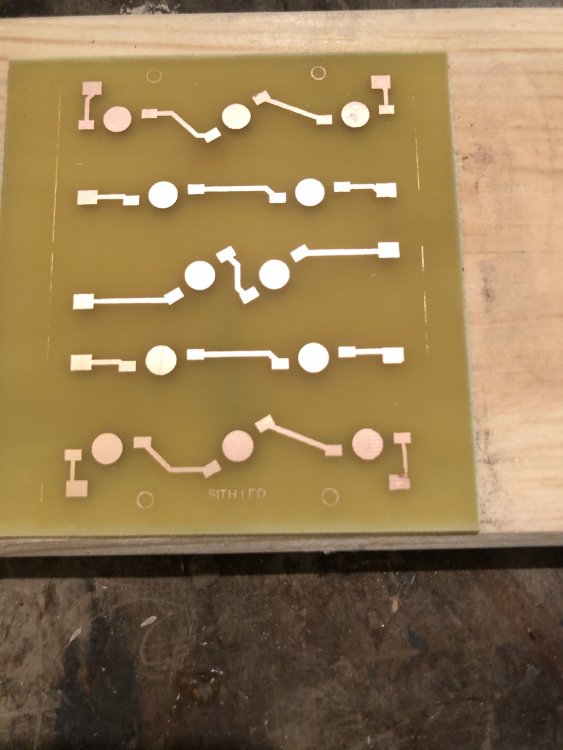

Po wytrawieniu w nadsiarczanie:



Następnie zmyłem tusz zmywaczem:

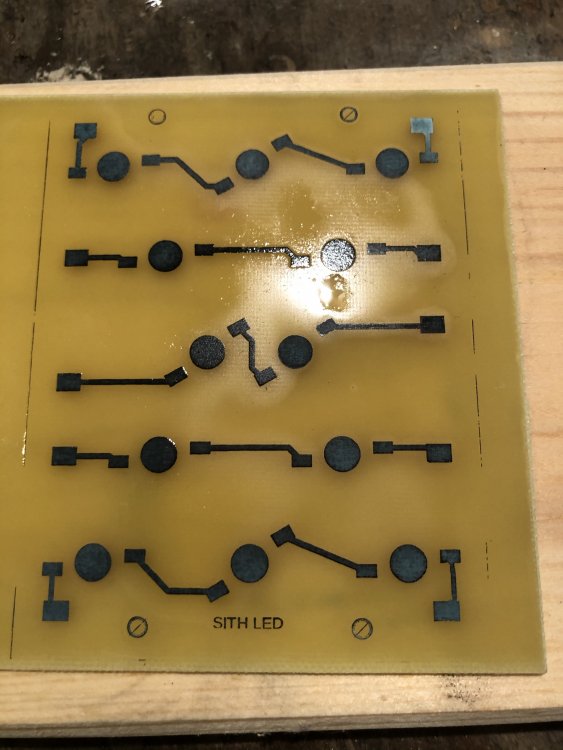

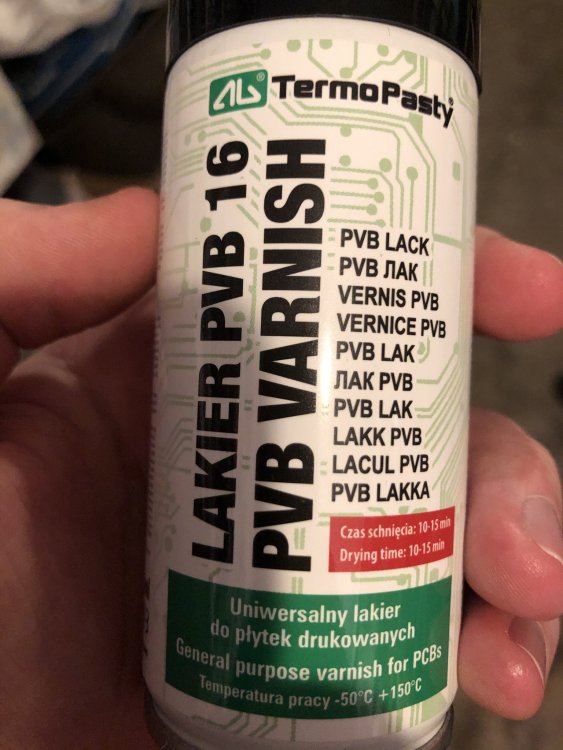

Do zabezpieczenie płytki w ruch poszedł lakier:





Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Widzę, że temat zbudza wiele zainteresowania :P
Dlatego żeby nie było dla fanów DIY następne etapy.


Dzisiaj w ruch poszła płytka aluminiowa ;)

Proces termotransferu:

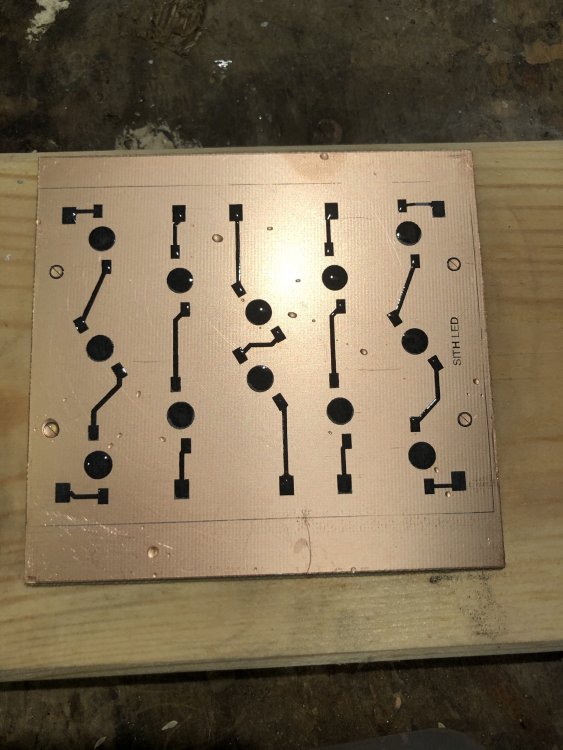

Tutaj po ściągnięciu papieru:

W międzyczasie podgrzewałem wytrawiacz do temp powyżej 40 stopni:

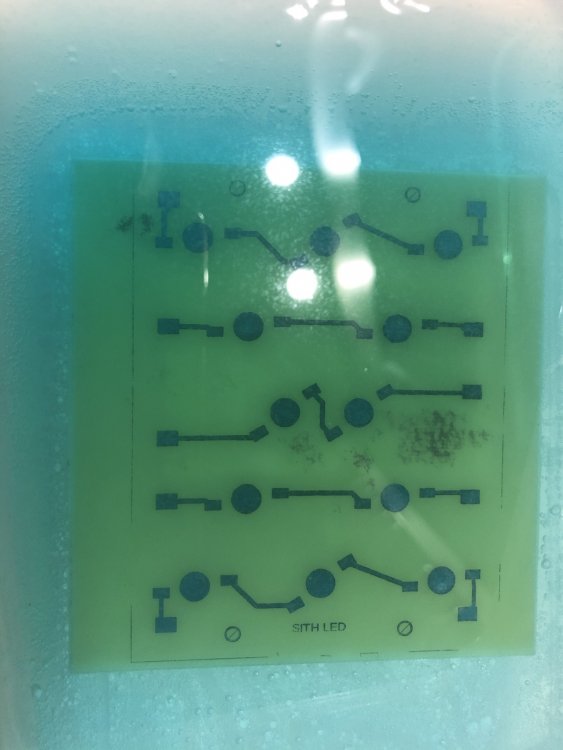

Proces trawienia:

Płytka po wytrawieniu:


Następnie zmyłem toner acetonem:

A w ostatnim kroku płytka została pokryta lakierem zabezpieczającym i czeka na ledy ;)

Edytowane przez sith114 (wyświetl historię edycji)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

czyli bierzesz sie sam za produkcje plytek pod ledy :d

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
8 godzin temu, sith114 napisał:

A w ostatnim kroku płytka została pokryta lakierem zabezpieczającym i czeka na ledy ;)

Literówkę masz, "H" nie w tym miejscu;-)

Cóż, kawał dobrej, nikomu nie potrzebnej roboty, ale grunt to mieć zajecie. Wyszło bardzo ładnie:-)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

I tak trzymaj. Przynajmniej nie będzie pająka jakiego widać na większości tego typu konstrukcji ;)


110x50x50 ,sump 62.5x38x40, 3x Tunze 6045, nj4500, H&S 150-F2001

Dariusz 'VDR' Rubinkiewicz

http://nano-reef.pl/topic/35493-275l-radomskie-malenstwo/

http://art.debesciak.net http://www.klub-malawi.pl

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Godzinę temu, fannadil napisał:

czyli bierzesz sie sam za produkcje plytek pod ledy :d

Ano jakoś tak wyszło ;) W sumie koszt laminatu /4 cenę takiej płytki w najtańszej firmie. A przy wiekszym formacie jeszcze koszt większy przy takiej jednostkowej zabawie. Także opłaca się sobie przypomnieć jak to się trzepało na studiach w kole naukowym pcb ;)

41 minut temu, Słony leszcz napisał:

Literówkę masz, "H" nie w tym miejscu;-)

Cóż, kawał dobrej, nikomu nie potrzebnej roboty, ale grunt to mieć zajecie. Wyszło bardzo ładnie:-)

Czarek nie czaruj nie czaruj :clowning

14 minut temu, VDR napisał:

I tak trzymaj. Przynajmniej nie będzie pająka jakiego widać na większości tego typu konstrukcji ;)

Taki jest zamysł, a co z tego wyjdzie to kto wie oj kto wie :ph34r:

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

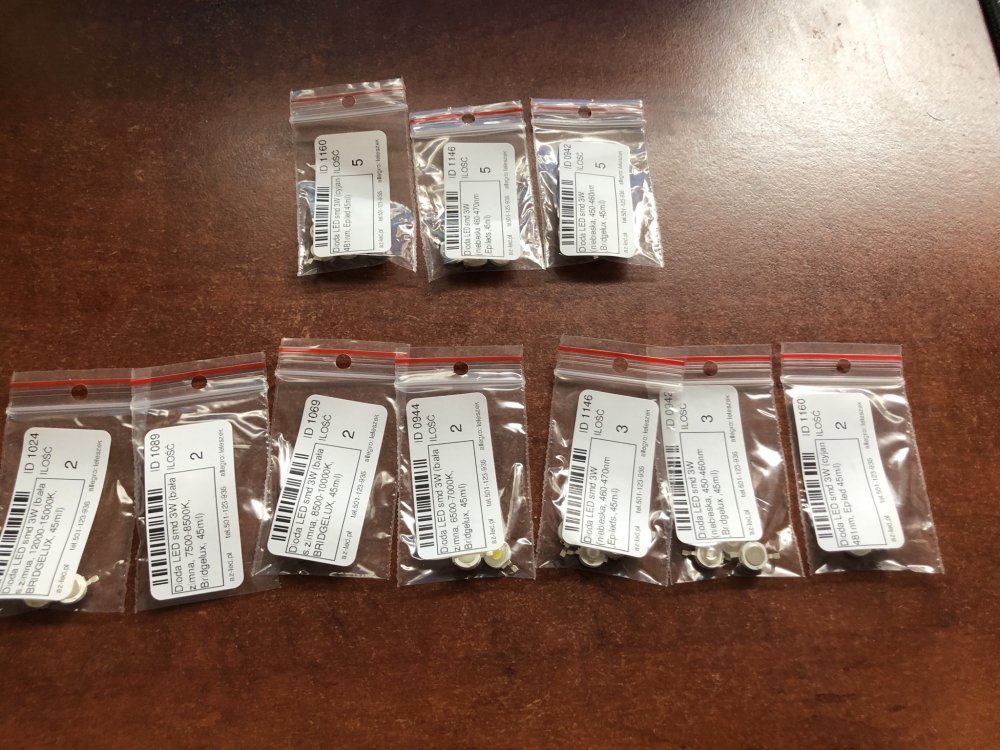

To co misie lubią najbardziej:


Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
