Lampa DIY 6xt5 +126W led

Recommended Posts

Po długiej nieobecności z akwarium morskim chciałbym się ponownie przywitać ponieważ znowu posiadam małą solniczke i buduje do niej lampę. Niestety mam problem i nie umie sobie z nim poradzić.

Lampa jest na bazie Giesemann Matrixx II 8x39W T5. wywaliłem dwie środkowe świetlówki i wstawiłem tam radiator 10cm szeroki 84 długi i do niego nakleiłem 14 płytek pcb gdzie na płytkę wchodzą 3 diody 3w - w sumie 42 diody i 126W mocy.

Teraz podłączyłem zasilanie L do L, N do N. Od zasilacza idą dwa kable do TC420. Od TC420 idzie wspólna L (plus) do każdego drivera - 14 driverów i 14 kabli no i masa jest rozdzielona do driverów na pięć kanałów. Do dwóch wejść driverów, od różnych kanałów 1, 2, są podłączone dwa wiatraki 12V 0.2 A. Od każdego drivera idą dwa kable L i N do 14 płytek - 14 płytek - 14 driverów. Na płytkach są 3 diody 3W. NO I TO MI NIE ŚWIECI :banghead:banghead:banghead:banghead:banghead



Biorąc miernik do ręki mam na jego wyświetlaczu takie dane - kanały wysterowane na 100%:

- zasilanie TC420 - 12 V

- kanały - wspólny plus i masa z każdego kanału osobno 12v

- diody na płytkach - na wejściu na płytkę 12V

- na diodach - na pierwszej diodzie podłączając czerwony przewód do + czarny do N pokazuje mi od (-) 5 do (-)2V

                       - na drugiej diodzie  podłączając czerwony przewód do + czarny do N pokazuje mi od  (-) 3 do 0V

                       - na trzeciej diodzie podłączając czerwony przewód do + czarny do N pokazuje mi 0V na każdej...

na drugim wejściu/ wyjściu od 8 do 10.5V

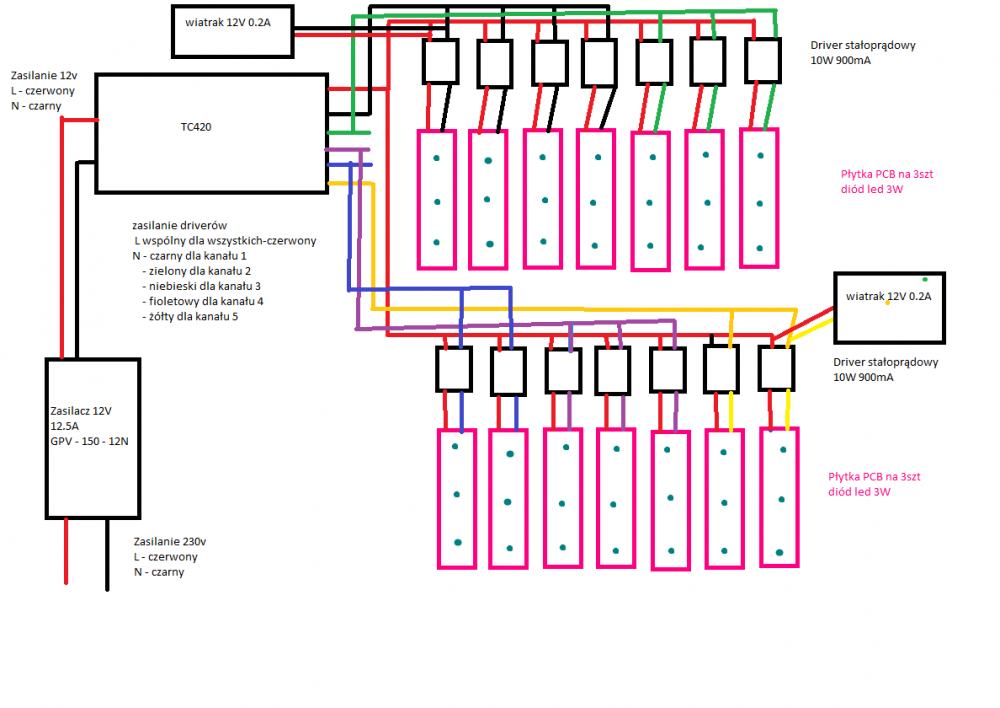

poniżej przedstawiam schemat podłączenia jakie wykonałem.



Bardzo prosze o pomoc bo już kur...cze nie mam siły



Najlepsze w tym wszystkim jest to, że wentylatory działają i reagują na sterowanie przez TC420 - wentylatory są podłączone do dwóch różnych driverów.

sterowanie led.png

Edited by Vesemir (see edit history)

354 l neto w obiegu, Jebao DCT 8000, Jebao RW - 8 szt 2, JVP 101, odpieniacz by Edi na pompie Jebao AC 3500

Start 29.04.2017



53ca5fc40b797d7581d1c2adf97665f4u1432a14

Share this post


Link to post
Share on other sites

Witam

Nie pokazałeś jak masz połączone ledy . Pamiętaj , że muszą być połączone szeregowo tzn. plus jednego leda do minusa drugiego leda i tak w koło.

Pozdrawiam



Share this post


Link to post
Share on other sites

Tak jak na plytce pokazane plus z plytki do plusa z diody to i tak takie cyrki sie dzieja... a jeszcze jedno jak mierze od plusa z diody do minusa z wejscia na plytke to mi miernik pokazuje 12v i tak samo jest minus z diody do plusa z wejscia na plytke tak samo pokazuje 12v.

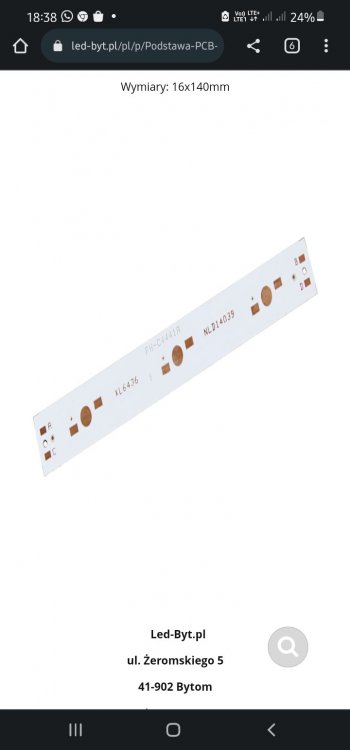

Taka plytka:




Edited by Vesemir (see edit history)

354 l neto w obiegu, Jebao DCT 8000, Jebao RW - 8 szt 2, JVP 101, odpieniacz by Edi na pompie Jebao AC 3500

Start 29.04.2017



53ca5fc40b797d7581d1c2adf97665f4u1432a14

Share this post


Link to post
Share on other sites

rozgrzebałeś to tc 420 i podłączyłeś się pod sterowanie 0-10v ? czy wpiąłeś się w listwę wyjściową (napięciową) tc 420. przy rozwiązaniu nr 2 nie ma prawa to zadziałać. cieżko mi zrozumieć ten opis ale mam wrażenie że drivery których używasz nie mają opcji sterowania jeśli mają tylko jedno wejście i jedno wyjście ściemnialne powinny mieć jeszcze jedno wejście na które podajesz sterowania właśnie z tc 420

Share this post


Link to post
Share on other sites
1 minutę temu, boo12 napisał:

rozgrzebałeś to tc 420 i podłączyłeś się pod sterowanie 0-10v ? czy wpiąłeś się w listwę wyjściową (napięciową) tc 420. przy rozwiązaniu nr 2 nie ma prawa to zadziałać. cieżko mi zrozumieć ten opis ale mam wrażenie że drivery których używasz nie mają opcji sterowania jeśli mają tylko jedno wejście i jedno wyjście ściemnialne powinny mieć jeszcze jedno wejście na które podajesz sterowania właśnie z tc 420

Normalnie podpiolem sie do tych wyjsc co sa widoczne na zewnatrz.

Co do driwerow mam tez podlaczone 2 wiatraki do dwoch roznych kanalow i jak steruje tc420 to one dzialaja albo szybciej albo wolniej. Wiatraki sa podlaczone na wyjsciu z driwerow


354 l neto w obiegu, Jebao DCT 8000, Jebao RW - 8 szt 2, JVP 101, odpieniacz by Edi na pompie Jebao AC 3500

Start 29.04.2017



53ca5fc40b797d7581d1c2adf97665f4u1432a14

Share this post


Link to post
Share on other sites

zobacz sobie tematy @magu ewentualnie jego stronę on tutaj jest guru od sterowników ma na stronie bardzo fajne schematy na których podstawie możesz sobie ogarnąć jaka jest zasada działania power ledów, sterownik tc420 jeśli go nie zmodyfikujesz oryginalnie służy do zasilania zwykłych taśm ledowych itp bez przeróbek nie nadaje się do power ledów

Share this post


Link to post
Share on other sites
6 minut temu, boo12 napisał:

zobacz sobie tematy @magu ewentualnie jego stronę on tutaj jest guru od sterowników ma na stronie bardzo fajne schematy na których podstawie możesz sobie ogarnąć jaka jest zasada działania power ledów, sterownik tc420 jeśli go nie zmodyfikujesz oryginalnie służy do zasilania zwykłych taśm ledowych itp bez przeróbek nie nadaje się do power ledów

Mam sterownik na arduino ale nie mam programu do niego. Ten ktory udostepnia  @magu nie nadaje sie do mnie - nie idzie go wogole wysterowac... Pisalem do Maga ale chyba go jeszcze nie bylo na forum.

Nie orientujesz sie moze gdzie znajde temat do przerobki TC420? Gdzie nie czytam to tam wszystko bez przerabiania im dziala...

Edited by Vesemir (see edit history)

354 l neto w obiegu, Jebao DCT 8000, Jebao RW - 8 szt 2, JVP 101, odpieniacz by Edi na pompie Jebao AC 3500

Start 29.04.2017



53ca5fc40b797d7581d1c2adf97665f4u1432a14

Share this post


Link to post
Share on other sites

Nie  znam tego TC 420 , ja mam od @magu   i nie mam kłopotów.

Share this post


Link to post
Share on other sites
25 minut temu, Vesemir napisał:

Gdzie nie czytam to tam wszystko bez przerabiania im dziala...

z power ledami nie bedzie działać i nie ma prawa działać daj zdjęcie tych driverów bo podejżewam że też śmietnik dawno nie miałem do czynienia z tematem ale z tego co pamiętam to drivery do 3w powinny mieć driver 750ma i jeśli ma być sterowalny to musi pieć wejście dimm dodatkowo

Share this post


Link to post
Share on other sites
26 minut temu, JerzyB napisał:

Nie  znam tego TC 420 , ja mam od @magu   i nie mam kłopotów.

Ja mam podobny sterownik do tego co ma Magu, znaczy bebechy sa podobne. Wyswietlacz, 4 wyjscia pwm - ktore by mi wystarczyly zegar czasu rzeczywistego a to wszystko oparte na arduino. Ale jest jeden problem. Nie mam kodu do arduino by mi to dzialalo... probowalem wgrac kod od Magu i mi sie udalo (v3.4) po malych przerobkach kodu nawet mi wyswietla wszystko ale i tak nie laczy sie z programem na windowsa AQma... wiec zakupilem tc420 i na nim probowalem ogarnac lampe bo mi tak powiedziano w sklepie, ze to bedzie fungowac.. ale jak widac niie funguje...

5 minut temu, boo12 napisał:

z power ledami nie bedzie działać i nie ma prawa działać daj zdjęcie tych driverów bo podejżewam że też śmietnik dawno nie miałem do czynienia z tematem ale z tego co pamiętam to drivery do 3w powinny mieć driver 750ma i jeśli ma być sterowalny to musi pieć wejście dimm dodatkowo

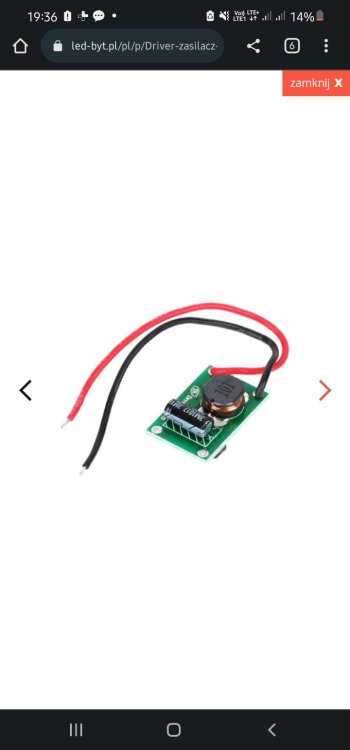

To jest taki driver - cale zamowienie na lampe ogarnial mi gosciu, ktory siedzi w Led-Byt i on mi to wszystko tak tlumaczyl, ze to bedzie dzialac...





354 l neto w obiegu, Jebao DCT 8000, Jebao RW - 8 szt 2, JVP 101, odpieniacz by Edi na pompie Jebao AC 3500

Start 29.04.2017



53ca5fc40b797d7581d1c2adf97665f4u1432a14

Share this post


Link to post
Share on other sites

z moich starych czasów to nie działało może ktoś coś wymyślił jak mnie nie było wysłałem na pw link przeróbki

Share this post


Link to post
Share on other sites

Na stronie led-byt jest napisane, ze te drivery sa sciemnialne wiec moze cos wymyslili. Jutro sprobuje sie podlaczyc przed ten tranzystor, o ktorym mowia na forach i zobaczymy czy to bedzie dzialac jak nie bede kombinowal dalej



Miales racje to nie funguje dalej...

Edited by Vesemir (see edit history)

354 l neto w obiegu, Jebao DCT 8000, Jebao RW - 8 szt 2, JVP 101, odpieniacz by Edi na pompie Jebao AC 3500

Start 29.04.2017



53ca5fc40b797d7581d1c2adf97665f4u1432a14

Share this post


Link to post
Share on other sites

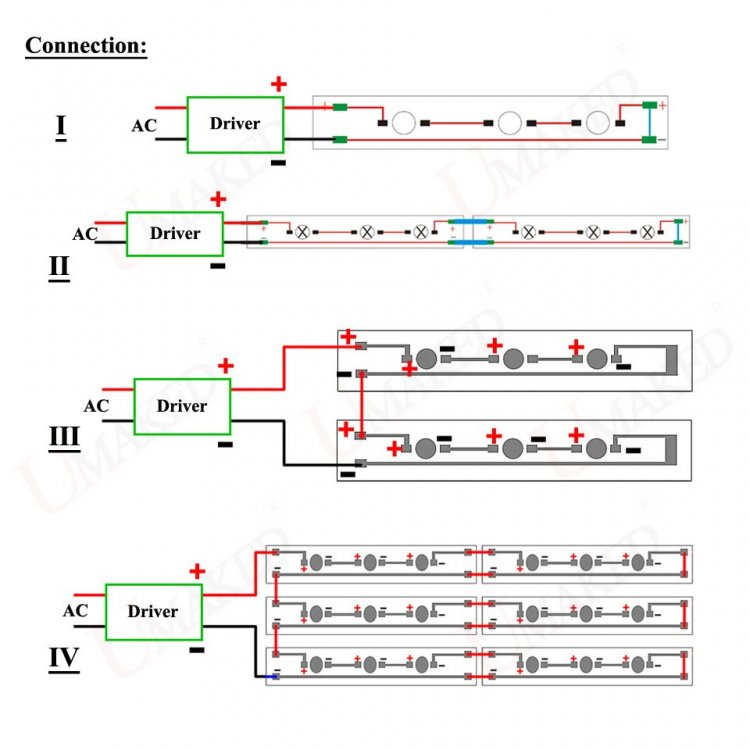

To powinno być tak podłączone:



Ale tak na bolka oko twoje rozwiązanie też powinno działać, odepnij wszystko co masz i podepnij tylko jeden driver z jednym paskiem led, pokaż zdjęcie tych pasków jak tam ścieżki lecą, bo może trzeba mostkować te paski na końcu, podaj parametry ledów i drivera.

Edited by Bouli (see edit history)

Share this post


Link to post
Share on other sites
8 godzin temu, Bouli napisał:

To powinno być tak podłączone:



Ale tak na bolka oko twoje rozwiązanie też powinno działać, odepnij wszystko co masz i podepnij tylko jeden driver z jednym paskiem led, pokaż zdjęcie tych pasków jak tam ścieżki lecą, bo może trzeba mostkować te paski na końcu, podaj parametry ledów i drivera.

Z tego obrazka wnioskuje, ze musialbym dodac jeszcze plus i minus osobno z zasilacza do drivera. Ale na moj chlopski rozum jezeli to tak dam do driverow to omine tc420 chyba, ze zastosuje te WM. U mnie wyglada to tak:

Zasilacz:

12v 12.5A GLP - 150-12N

Napięcie wejściowe: 230V 50/60HZ

Napięcie wyjściowe: 12V

 Prąd wyjściowy: 12,5A

Moc: 150W

Temperatura pracy:50°C MAX

Klasa odporności: IP67

Zabezpieczenie: zwarciowe, przeciążeniowe, termiczne

Wymiary: 200x65x45mm

Posiada zabezpieczenie przeciwporażeniowe typu SELV



drivery:

Zasilacz stałoprądowy driver 700mA 9-11V

Napięcie wejściowe: 11-18V

Napięcie wyjściowe: DC4 -11V

 Prąd stały: 700mA +/-5%

Temperatura pracy:80°C MAX

Klasa odporności: IP20

Instrukcja obsługi i użytkowania

Driver nie wymaga użycia jakichkolwiek dodatkowych elementów i służy do zasilenia diod mocy z instalacji 11-18V w ilościach:

2-3 diod 3W niebieskich, białych, zielonych, UV, lub żółtych, 3-4 czerwonych

plytka pcb:

wyglada jak na obrazku wejscie podpiete od strony AC wyjscie wolne

Diody led 3W

Bialych 15kk 10szt

- Barwa: biała zimna

- Temperatura światła: 12000-15000K

- Strumień świetlny: 220-240Lm

- Prąd przewodzenia: 300-750mA

- Kąt świecenia: 120°

- Napięcie pracy: 3,4V - 3,6V

- Moc: 3W (przy prądzie 750mA)

UV 2 szt

- Moc: 3W

- Kolor: UV

- Długość fali: 395-400nm

- Prąd przewodzenia: 300-700mA

- Kąt świecenia: 120°

- Napięcie pracy: 3,4V - 3,8V

RB 20szt

- Moc: 3W

- Kolor: Royal Blue

- Długość fali: 450-452nm

- Prąd przewodzenia: 300-750mA

- Kąt świecenia: 120°

- Napięcie pracy: 3V - 3,6V

B 10szt

- Moc: 3W

- Kolor: Blue

- Długość fali: 460-465nm

- Prąd przewodzenia: 300-700mA

- Kąt świecenia: 120°

- Napięcie pracy: 3V - 3,6V



No i tak wyglada zestawienie rzeczy u mnie w lampie


9 godzin temu, Bouli napisał:

To powinno być tak podłączone:



(...), bo może trzeba mostkować te paski na końcu, (...)

Bouli dziekuje Ci kurde bardzo mocno, przeczytalem to zdanie i podszedlem do lampy, zmostkowalem i eureka dziala.

Bardzo dziekuje wszystkim za sugestie i za pomoc w rozwiazaniu tego mojego problemu.

I w tc420 nie trzeba nic wybebeszac ani z nim nic kombinowac wystarczy uklad:

Zasilacz 12v, tc420 gdzie jest wspolny plus a masa idzie do 5 kanalow z driverow. Od driwerow do plytek i jak ktos ma takie plytki jak ja to musi zmostkowac wyjscie BD i bedzie swiecic :)


354 l neto w obiegu, Jebao DCT 8000, Jebao RW - 8 szt 2, JVP 101, odpieniacz by Edi na pompie Jebao AC 3500

Start 29.04.2017



53ca5fc40b797d7581d1c2adf97665f4u1432a14

Share this post


Link to post
Share on other sites

Jedno mnie jeszcze intryguje ;)

twoje ledy chodzą na max 700-750mA, driver ma 900mA, jak oni ci go nie ustawili to on prawdopodobnie wykończy ci te ledy ;)

Share this post


Link to post
Share on other sites
3 godziny temu, Bouli napisał:

Jedno mnie jeszcze intryguje ;)

twoje ledy chodzą na max 700-750mA, driver ma 900mA, jak oni ci go nie ustawili to on prawdopodobnie wykończy ci te ledy ;)

Nie no driver jest wysterowany na 700mA 9-11V


354 l neto w obiegu, Jebao DCT 8000, Jebao RW - 8 szt 2, JVP 101, odpieniacz by Edi na pompie Jebao AC 3500

Start 29.04.2017



53ca5fc40b797d7581d1c2adf97665f4u1432a14

Share this post


Link to post
Share on other sites
1 godzinę temu, Vesemir napisał:

Nie no driver jest wysterowany na 700mA 9-11V

No to git, bo zdjęcie które dodałeś jest od 900mA z ich strony, 700mA u nich w sklepie wygląda inaczej i nic tam nie piszą o opcji ściemniania ;)

Share this post


Link to post
Share on other sites

Pokaz zdjęcie jak to wygląda, bo tez patrzyłem na ich stronę i to co pokazałeś screenem, jest na 900mA a nie na 700. Generalnie jeśli dobrze zrozumiałem jak to podłączyłeś i bez przeróbek podpiąłeś to do TC420, to ściemnianie masz "napięciowo" a nie PWMem.



Share this post


Link to post
Share on other sites

Jego drivery nie mają opcji PWM, cały myk polega na tym, że ten TC420 podaje PWM na zasilanie drivera, a przynajmniej tak mi się wydaje ;)
Prąd stały: 900mA (współpracuje z PWM)

Czyli oni uważają że jest przystosowany do takiej pracy, trzeba by obczaić jaki tam układ siedzi i sprawdzić w nocie katalogowej, sam TC420 ma w opisie:

Typ sterowania: PWM, CMOS (wspólny plus)

Share this post


Link to post
Share on other sites
15 godzin temu, SHARK_2 napisał:

Pokaz zdjęcie jak to wygląda, bo tez patrzyłem na ich stronę i to co pokazałeś screenem, jest na 900mA a nie na 700. Generalnie jeśli dobrze zrozumiałem jak to podłączyłeś i bez przeróbek podpiąłeś to do TC420, to ściemnianie masz "napięciowo" a nie PWMem.

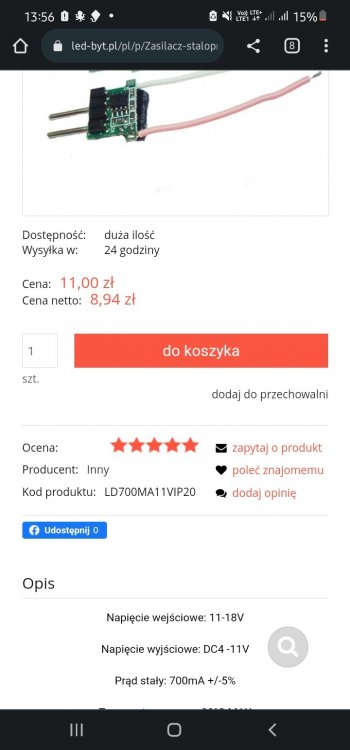

Tak wyglada ten driver ktorego kupilem. Musialem go przeoczyc. Szczerze to nie znam sie na elektryce/ elektronice i dla mnie czy to napieciowe czy z pwm za duzo nie mowi jedyne co to ciesze sie, ze to mi dziala.

Bouli te drivery co mam sa na 700mA i one nie maja opcji sciemniania ale rozjasnianie/ sciemnianie dziala



354 l neto w obiegu, Jebao DCT 8000, Jebao RW - 8 szt 2, JVP 101, odpieniacz by Edi na pompie Jebao AC 3500

Start 29.04.2017



53ca5fc40b797d7581d1c2adf97665f4u1432a14

Share this post


Link to post
Share on other sites

No widzisz, wcześniej wkleiłeś inny driver, ten 700mA nie ma nic w opisie na temat ściemniania, fajnie że działa, tylko jak długo ;)

jesteś w stanie podać co tam jest napisane na tym 8 - nóżkowym układziku, lub zrobić zdjęcie??

Share this post


Link to post
Share on other sites
3 godziny temu, Bouli napisał:

No widzisz, wcześniej wkleiłeś inny driver, ten 700mA nie ma nic w opisie na temat ściemniania, fajnie że działa, tylko jak długo ;)

jesteś w stanie podać co tam jest napisane na tym 8 - nóżkowym układziku, lub zrobić zdjęcie??

No tak zmeczenie materialu przy 30h bez snu, tak tez bywa, jutro postaram sie zrobic


354 l neto w obiegu, Jebao DCT 8000, Jebao RW - 8 szt 2, JVP 101, odpieniacz by Edi na pompie Jebao AC 3500

Start 29.04.2017



53ca5fc40b797d7581d1c2adf97665f4u1432a14

Share this post


Link to post
Share on other sites

MC34063A, 1408 na tym ukladzie jest napisane


354 l neto w obiegu, Jebao DCT 8000, Jebao RW - 8 szt 2, JVP 101, odpieniacz by Edi na pompie Jebao AC 3500

Start 29.04.2017



53ca5fc40b797d7581d1c2adf97665f4u1432a14

Share this post


Link to post
Share on other sites
W dniu 6.04.2023 o 15:05, Vesemir napisał:

MC34063A, 1408 na tym ukladzie jest napisane

Typowego wejścia PWMa nie ma - ot po prostu "zapala i gaśnie" w "rytm" PWMa podawanego z TC420  ;) Dla naszego oka to wystarczy ;)

TC420 to zwykły programator czasowy. To w nim "dzieje się magia" bo za pomocą programu na kompie ustawiamy jak wysterowany ma być każdy kanał i możemy utworzyć scenariusze i wrzucić do TC420. I w zasadzie to sam TC420 by wystarczył gdyby był źródłem prądowym i gdyby miał pr`ki do ograniczania prądu na każdym z kanałów. Ale  to zwykłe źródło napięciowe z mikroprocesorem wystawiającym pwm 540Hz na każdym z kanałów.

@Vesemir a co Ty zmostkowałeś ? Bo nie bardzo zrozumiałem z opisu. Chodzi Ci o zwarcie pól BD na końcu stringu płytek na których masz LEDy ? Jeśli tak, to dokładnie tak trzeba to

zrobić.  Tutaj masz różne schematy dla tych płytek





110x50x50 ,sump 62.5x38x40, 3x Tunze 6045, nj4500, H&S 150-F2001

Dariusz 'VDR' Rubinkiewicz

http://nano-reef.pl/topic/35493-275l-radomskie-malenstwo/

http://art.debesciak.net http://www.klub-malawi.pl

Share this post


Link to post
Share on other sites

@VDR tak dokladnie na koncu zmostkowalem pola BD na plytce i zaczelo swiecic.

Wiesz, gdybym wiedzial, ze tak trzeba zrobic, nie byloby tego tematu :D
