6-kanałowy sterownik LED - AQma LED Control v3 - by magu

[ThoOma]

Magu brakuje mi tylko możliwości wyeksportowania i zaimportowania ustawień do pliku tak to lux malina

[Gość]

Testował ktoś na WIN10 ? ponoć nie wykrywa Nano pomimo wgranych sterowników

takich z opisu ....

USBCH340/CH341WINDOWS 32/64WINDOWS 98/ME/2000/XP/Server 2003/VISTA/Server 2008/Win7/Win8/Win8.1 32/64

[magu]

Ja mam Windows 10, CH340 działa, ale potrzebne są odpowiednie sterowniki. W razie czego PW i wystawie gdzieś sprawdzone drivery.

[Gość]

wystaw @magu bo kolega ma problem

[MarekT]

Chciałem się pochwalić, że zbudowałem oświetlenie na bazie sterownika MAGU. Po konsultacji z autorem i po małych poprawkach, sterownik działa teraz wyśmienicie.

Śmiga mi wszystko na Windowsie 10, Arduino NANO i driverach MBI6651G

Wielkie dzięki ...

Edytowane 26 Września 2015 przez MarekT (wyświetl historię edycji)

[magu]

wystaw @magu bo kolega ma problem

PW

Chciałem się pochwalić, że zbudowałem oświetlenie na bazie sterownika MAGU. Po konsultacji z autorem i po małych poprawkach, sterownik działa teraz wyśmienicie.

Wielkie dzięki ...

Super, że się podoba

[ThoOma]

ja wgrałem sketch na leonardo i śmiga jak dzikie. Na Win10 x64 AqmaLedControl bez zarzutu

[pacojunior]

I to jest to czego szukam. Magu a jest możliwość dodania do kodu sterowania diodami za pomocą krzywej logarytmicznej?

[magu]

Jest taka opcja, ale musiałbyś się trochę narobić... Najprościej skorzystać z istniejącego kodu i dopisać coś w rodzaju punktów pośrednich, których wartości będą wyliczane dla składowego odcinka czasu na podstawie zadanych dwóch punktów na wykresie funkcji logarytmicznej (edit: skrajnych dla odcinka czasu). Jeżeli będziesz miał z czymś kłopot to pisz na PW, oczywiście pomogę. Tylko, po bożemu to jednak najlepiej jeżeli zaplanujesz i przepiszesz funkcję od nowa to zazwyczaj wychodzi najkorzystniej biorąc pod uwagę ilość kodu.

Edytowane 15 Października 2015 przez magu (wyświetl historię edycji)

[magu]

Nowa wersja softu 1.2.0. Kilka przydatnych (mam nadzieję) ficzerów. Opis w pierwszym poście.

Edytowane 26 Października 2015 przez magu (wyświetl historię edycji)

[pawelced]

Magu, a jest szansa na wyświetlacz z pomiarem temperatury? Oczywiście razem z 6 kanałowym sterownikiem by magu.

[magu]

Mam gotowy projekt z pomiarem temperatury, sterowaniem grzałką i wentylatorami i wyświetlaniem stanów PWM na wyświetlacz 16x2, ale zostawiłem na laptopie. Jeżeli przypomnisz się jutro w ciągu dnia na PW to Ci podeśle.

[Gość]

Magu, a jest szansa na wyświetlacz z pomiarem temperatury? Oczywiście razem z 6 kanałowym sterownikiem by magu.

nie tylko wyświetla ale jeszcze steruje temp. (grzanie / chłodzenie)

https://www.google.pl/webhp?ie=utf-8&oe=utf-8&gws_rd=cr&ei=6843VubHMavjywPQg4i4BA#q=stc+1000

na ebayu niecałe 40zł

(np. $10.88)

[tadzik443]

nie tylko wyświetla ale jeszcze steruje temp. (grzanie / chłodzenie)

https://www.google.pl/webhp?ie=utf-8&oe=utf-8&gws_rd=cr&ei=6843VubHMavjywPQg4i4BA#q=stc+1000

na ebayu niecałe 40zł(np. $10.88)

Ale sonde chyba jeszcze musisz kupic ?

Wysłane z mojego SM-G900F za pomocą Tapatalk 2

[Beowulf]

Witam a ile takie cudo kosztuje przychodzi poczta podłączam działa bez żadnych ceregieli kupowania półproduktów interesuje mnie poprostu cena całości i czy u kogoś mozna takie cudo zamówić ?

[Gość]

Ale sonde chyba jeszcze musisz kupic ?

Wysłane z mojego SM-G900F za pomocą Tapatalk 2

sonda w komplecie

mój przekłamuje o około 0,5-0,7st na + (zależy jakim termometrem sprawdzałem)

wystarczy podłączyć 2 gniazdka ... albo przeciąć kable od grzałki i wentylatora

schematy/opisy/filmiki są w sieci - u mnie działa

ze spienionego PCV (bo miałem) zrobiłem sobie pudełko, termostat do środka a na górze 2 gniazdka natynkowe

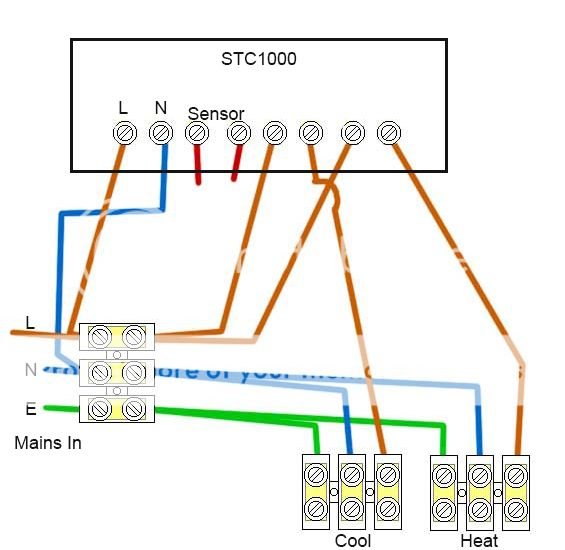

schemat podłączenia (z sieci)

ZIELONY kabel można sobie darować bo to zero a ani grzałka ani mój cooler nie ma zera (wtyczki z bolcem)

Edytowane 2 Listopada 2015 przez Gość (wyświetl historię edycji)

[gerygery]

Witam wszystkich,

Długo szukałem sterownika, który jest genialny w swojej prostocie i proszę ... chyba jedyny obsługujący aż 6 kanałów.

Super pomysł na programowanie z poziomu PC, zmniejsza ilość dodatkowych elementów układu takich jak LCD klawiatura itd.

Zaraz zabieram się za Sterownik LED a później sterownika do akwarium.

Dzięki kolego za udostępnienie softu. Czy dużym problemem było by dopisanie reszty kodu do obsługi przez bluetooth lub WiFi.

Myślę że obsługa przez smartfona podniosła by walory uzytkowe tego sterownika.

Pozdrawiam Grzegorz.

[magu]

http://nano-reef.pl/topic/77673-6-kanalowy-sterownik-led-by-magu/#entry791600

[gerygery]

Dzięki za podpowiedź - już widziałem ten opis wcześniej ale niestety moja znajomość arduino nie pozwala mi na edycję dosyć zaawansowanego jak dla mnie kodu. Jeżeli możesz podpowiedzieć jaki moduł dokupić i w wolnej chwili uzupełnić kod bedę bardzo wdzięczny.

Edytowane 9 Listopada 2015 przez gerygery (wyświetl historię edycji)

[magu]

Odezwij się na PW. Coś wymyślimy.

[kocurzg]

@ magu ile trzeba stracić aby to wszystko tak ładnie działo jak tu opisujesz? w sensie koszt sterownika itd...

[pawelced]

magu znowu należą ci się gratulacje. Wszystko działa jak ta lala- lcd a na nim zegar, temp oraz wartości poszczególnym nitek led. Super.

[Gość]

@ magu ile trzeba stracić aby to wszystko tak ładnie działo jak tu opisujesz? w sensie koszt sterownika itd...

sterownik czyli

Arduino i RTC DS3231

razem jakieś 30zł

cała "reszta" zależy od Ciebie - jakie wybierzesz ledy, drivery i zasilacze

o radiatorze itp. nie wspominam bo o tym :

http://nano-reef.pl/topic/77795-co-potrzeba-do-budowy-lampy-diy-led-3-kanaly-i-arduino-okolo-50w/

[qni]

jeżeli ci się nie spiesz to poszukaj podzespoły na www.aliexpress.com 2-3 tygodnie i masz w domu

Taka rada, RTC kup z BATERIĄ, jest to akumulatorek. Mi się bardziej opłacało kupić RTC z akumulatorkiem niż sam akumulator. Ja bym kupił MEGA daje więcej możliwość.

Edytowane 10 Listopada 2015 przez qni (wyświetl historię edycji)

[Gość]

Taka rada, RTC kup z BATERIĄ, jest to akumulatorek.

nie zawsze - a przeważnie jest to zwykła bateria a nie akumulator

nasi "rodzimi" sprzedawcy czyli allegro nie rozróżniają jednego od drugiego

akumulatory są np. takie

li-ion rechargeable battery

czyli Litowo-Jonowy

a zwykła bateria (Litowa) wygląda np. tak
