Automatyczna dolewka - AQma Refill by magu

[klossowski]

Witam ponownie:)

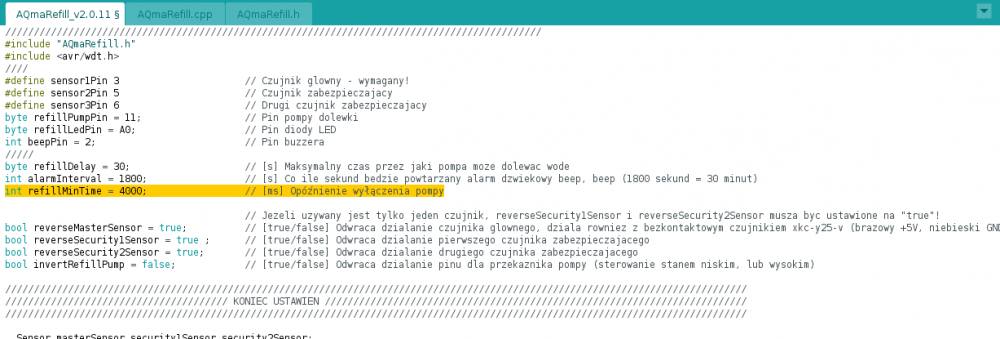

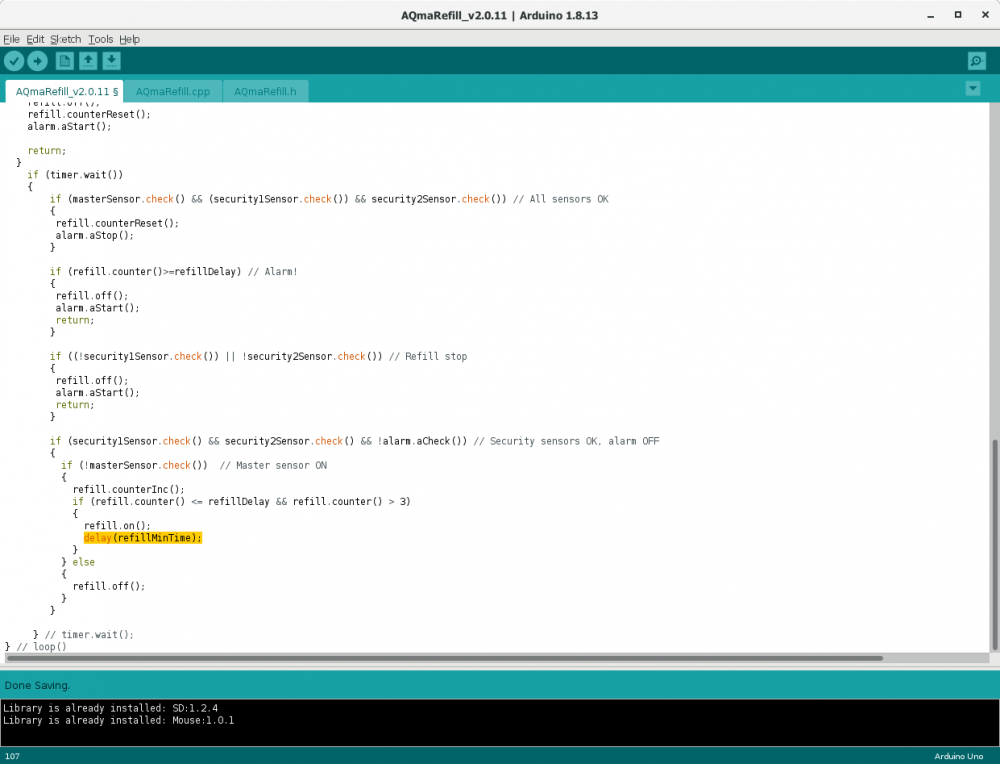

Dolewka u mnie już złożona i pięknie chodzi, ale mam jedno pytanko do @magu, ona u mnie włącza się co 20-30 min na 1 sekundę. (baniak 100l, czujnik umieszczony w panelu o pojemności koło 10l) Czy gdybym wprowadził taką modyfikację do kodu,  pompa będzie rzadziej się włączać?



[Daro73]

@Magu, zrobiłem dolewkę na podstawie Twojego pomysłu, mam od Ciebie płytkę uruchomieniową z zaprogramowanym Arduino. Wykorzystałem czujnik bezkontaktowy oraz 12V pompkę którą wygrzebałem z "przydasiów". Wszystko działa rewelacyjnie ale po każdorazowym włączeniu zasilania układ załącza na chwilę pompkę, tak ma być, czy coś jest nie tak ???.Druga sprawa wykorzystałem taką samą pompkę którą oferujesz, nie wiem czy jest to pompka zatapialna, czy trzeba ją umieszczać poza zbiornikiem dolewki, pytam dlatego bo po wrzuceniu pompki do butelki z wodą pojawiły się jakieś tłuste oczka

[klossowski]

15 minut temu, Daro73 napisał:

Wszystko działa rewelacyjnie ale po każdorazowym włączeniu zasilania układ załącza na chwilę pompkę,

U mnie  tak samo.

16 minut temu, Daro73 napisał:

Druga sprawa wykorzystałem taką samą pompkę którą oferujesz, nie wiem czy jest to pompka zatapialna

Tak, ona jest zatapialna.

[Daro73]

Podejrzewałem że pompka jest zatapialna ale płuczę ją piąty raz i nadal pojawia się tłusty ślad na powierzchni wody. Dobrze że cały układ testuję poza akwarium bo miałbym już jakiś olej w zbiorniku

[Daro73]

Doszedł niestety kolejny problem który dyskwalifikuje czujnik bezkontaktowy w zbiornikach typu Reefmax. Otóż czujnik bezkontaktowy "widzi" spływającą wodę do pierwszego filtra nie pozwalając  załączyć się dolewce. Nie wiem czy ten czujnik ma w jakiś sposób regulowaną czułość ale nie pozostanie mi nic innego jak zastosowanie czujnika pływakowego.Widziałem także czujniki optyczne, które można zastosować w dolewce, stosował je ktoś i podzieli się doświadczeniami z ich stosowania ??????

Edytowane 18 Lipca 2020 przez Daro73 (wyświetl historię edycji)

[pokson]

W dniu 5.07.2020 o 12:19, klossowski napisał:

Witam ponownie:)

Dolewka u mnie już złożona i pięknie chodzi, ale mam jedno pytanko do @magu, ona u mnie włącza się co 20-30 min na 1 sekundę. (baniak 100l, czujnik umieszczony w panelu o pojemności koło 10l) Czy gdybym wprowadził taką modyfikację do kodu,  pompa będzie rzadziej się włączać?



Odkopię i dołączam się do pytania.

[magu]

Przy takiej zmianie w kodzie, po włączeniu pompy program zrobi sobie przerwę na 4 sekundy. Więc teoretycznie będzie OK, bo pompa będzie dolewać przez minimum 4 sekundy.

Jednak zatrzymanie działania programu na tak długo spowoduje że wewnętrzny kontroler watchdog uzna, że sterownik przestał wykonywać swoje zadanie i  go zresetuje.  Generalnie sterownik musi co 4 sekundy dać znać że żyje inaczej jest resetowany.

Więc proponuje zmniejszyć ten czas, bo akurat wartość 4000 jest dość niefortunna.

Takie rozwiązanie zadziała w starszych wersjach Arduino, które mają stary bootloader, bo tam implementacja watchdoga nie działa.



[pokson]

Spróbowałem na starym Arduino bez watchdoga i du** wiesza się :/
Taka opcja wydłużenia czasu dolewania była by świetna u mnie w systemie. Twoja dolewka steruje u mnie zaworem od RODI i załącza się co chwilę dolewając mililitry. Gdybym mógł ustawić czas dolewania np. 2 minuty, było by super.

Edytowane 6 Listopada 2020 przez pokson (wyświetl historię edycji)
