Dozownik AQma Doser Six - za free, by @magu

[magu]

Od dawna obiecywałem, w końcu się urodził...

AQma Doser Six, to sześciokanałowy dozownik płynów, stworzony na bazie Arduino Nano v3. Oprogramowanie wykonawcze i aplikacja do zarządzania dla systetmu Windows (USB/Bluetooth) jak zwykle dostępne są za całkowitą darmochę.

 AQma Doser Six umożliwia sterowanie sześcioma pompami perystaltycznymi. Każda pompa ma możliwość poziału dawek na 66 części (w ciągu doby, można ustawić mniej). Taki podział dawkowania sprawdzi się w najbardziej wymagających systemach, gdzie konieczne są bardzo stabilne parametry. Teoretyczna dokładność sterownika wynosi do kilku miejsc po przecinku, ograniczenie, to dokładność zastosowanych pomp perystaltycznych. AQma Doser Six umożliwia wybór dni tygodnia, w których ma następować dozowanie.

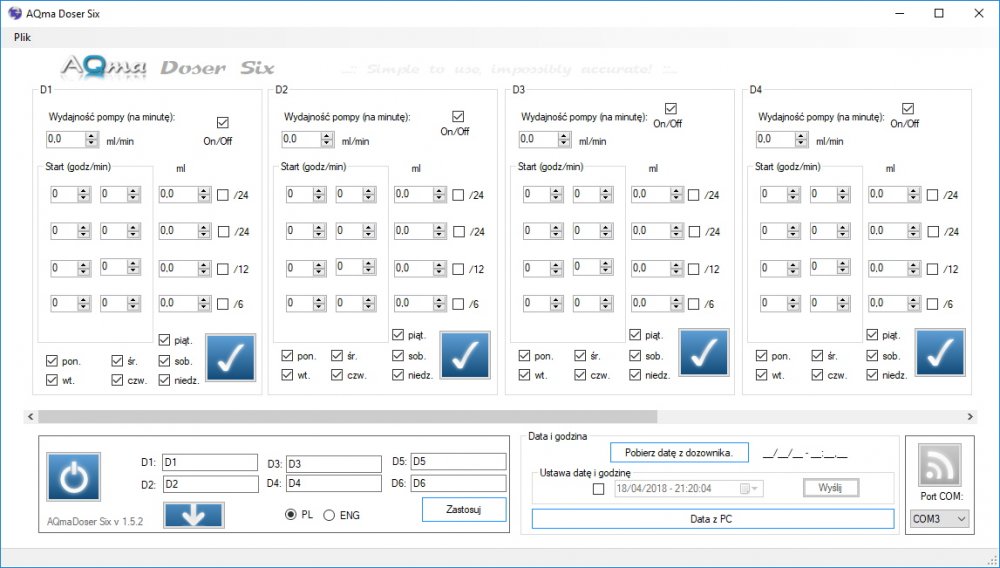

Ustawienie parametrów pracy odbywa się za pomocą aplikacji dostępnej dla systemu Windows, poprzez portu USB, lub jeżeli sterownik zostanie wyposażony w opcjonalny moduł Bluetooth, również bezprzewodowo za pomocą tego protokołu.

Szczegóły można doczytać w instrukcji na stronie: https://magu.pl/sterowniki-do-akwariow/dozownik-plynow-aqma-doser-six/

[Gość]

[wiesiektbg]

BRAVO TY!!!!



[human_87]

wow

Magu; masz jakieś sprawdzone źródło / sprawdzony model pompek, które będę idealne do tego dosera?

[magu]

Pompki kupuję na ebay.com  12V. Zasilam je troszkę niższym napięciem (9V). Wężyki wytrzymują dwa/trzy lata.

Szczerze mówiąc, to nawet nie bawię się w wymianę wężyków, tylko kupuję drugą pompę i podmieniam. W PL wężyki będą droższe niż cała pompa na ebay.

https://www.ebay.com/sch/i.html?_from=R40&_nkw=peristaltic+pump&_sacat=0&_sop=15



[magu]

Nowa wersja kodu do Arduino, poprawiona obsługa Bluetooth, teraz beprzewodowo działa jak ta lala.

http://magu.pl/aqma-doser-six

[Rafik89]

Nie myślałeś o stworzeniu własnej płytki bez korzystania z gotowych modułów ?


Gesendet von iPhone mit Tapatalk

[Marti701]

Magu, zlituj się i zrób projekt do sterowania silnikami krokowymi [emoji16].

Pompy na zwykłych silniczkach są mało dokładne, a dawki np. 0,1ml nieosiągalne.

Jest sporo projektów na druk 3D, ale brakuje porządnego sterownika.

Przy dawkowaniu poniżej 1ml bardziej sprawdzi się strzykawka niż pompa perystaltyczna, ale musi być napędzana silnikiem krokowym.















[SU1]

40 minut temu, Marti701 napisał:

Pompy na zwykłych silniczkach są mało dokładne, a dawki np. 0,1ml nieosiągalne.

Coral Box WF-04 WIFI Dosing Pump - zwykłe silniczki a dają radę , tylko sterowane przez przekaźnik .

[grzegorz77]

Godzinę temu, Marti701 napisał:

Pompy na zwykłych silniczkach są mało dokładne, a dawki np. 0,1ml nieosiągalne.

Bez urazy ale po co wam aż taka dokładność,to nie laboratorium analityczne.Ja dodaje strzykawką ballinga z ręki,i raz zaciągnę 10,3 ml raz 10,6 ml i nic się nie dzieje.

[magu]

58 minut temu, Marti701 napisał:

Magu, zlituj się i zrób projekt do sterowania silnikami krokowymi .

Pompy na zwykłych silniczkach są mało dokładne, a dawki np. 0,1ml nieosiągalne.

Jest sporo projektów na druk 3D, ale brakuje porządnego sterownika.

Przy dawkowaniu poniżej 1ml bardziej sprawdzi się strzykawka niż pompa perystaltyczna, ale musi być napędzana silnikiem krokowym

Z dokładnością jest całkiem dobrze, do tego stopnia, że pompa perystaltyczna może podzielić wlanie kropelki płynu na dwa dozowania. Pod warunkiem, że przerwa pomiędzy nimi nie jest zbyt długa, bo wysycha na wężyku.  Rzecz oczywiście wyszła na testach, bo w normalnym użytkowaniu raczej nie będzie przydatna, ale daje obraz sytuacji.

[Gość]

49 minut temu, grzegorz77 napisał:

Bez urazy ale po co wam aż taka dokładność,to nie laboratorium analityczne.Ja dodaje strzykawką ballinga z ręki,i raz zaciągnę 10,3 ml raz 10,6 ml i nic się nie dzieje.

np żeby dozować preparaty (aminokwasy, witaminy...) na kropek a nie ml.

[grzegorz77]

35 minut temu, Stefan85 napisał:

np żeby dozować preparaty (aminokwasy, witaminy...) na kropek a nie ml

Wystarczy że odpowiednio w butelce rozcieńczysz aminokwasy czy witaminy i z mikro robią się mililitry.

[Gość]

8 minut temu, grzegorz77 napisał:

Wystarczy że odpowiednio w butelce rozcieńczysz aminokwasy czy witaminy i z mikro robią się mililitry.

np Af na pudełku pisze że nie wolno rozcieńczać a pewnie dla tego że po rozcieńczeniu zmienia się nie tylko st koncentracji ale też rozcieńczają się konserwanty a jeżeli takich nie ma to i tak łatwiej żyć bakteriom w nisko skoncentrowanym preparacie a przez to szybko się popsuje. Przez kilka dni nie ma problemu pewnie ale po tyg rozwiną się już bakterie i butelka do wyrzucenia. Mało tego że butelka leci do kosza to nawet podłączenie nowej nic nie zmieni bo bakterie są już w wężyku i nowy preparat jest zepsuty po kilku godzinach.

Pewnie są też inne powody.

[grzegorz77]

7 minut temu, Stefan85 napisał:

np Af na pudełku pisze że nie wolno rozcieńczać a pewnie dla tego że po rozcieńczeniu zmienia się nie tylko st koncentracji ale też rozcieńczają się konserwanty a jeżeli takich nie ma to i tak łatwiej żyć bakteriom w nisko skoncentrowanym preparacie a przez to szybko się popsuje. Przez kilka dni nie ma problemu pewnie ale po tyg rozwiną się już bakterie i butelka do wyrzucenia. Mało tego że butelka leci do kosza to nawet podłączenie nowej nic nie zmieni bo bakterie są już w wężyku i nowy preparat jest zepsuty po kilku godzinach.

Pewnie są też inne powody.

Przetestowałeś w praktyce czy tylko teoretyzujesz?

[Marti701]

Z dokładnością jest całkiem dobrze, do tego stopnia, że pompa perystaltyczna może podzielić wlanie kropelki płynu na dwa dozowania. Pod warunkiem, że przerwa pomiędzy nimi nie jest zbyt długa, bo wysycha na wężyku.  Rzecz oczywiście wyszła na testach, bo w normalnym użytkowaniu raczej nie będzie przydatna, ale daje obraz sytuacji.

Jakoś trudno mi uwierzyć. Pompa Aqua Trent AT-1 ma wydajność 80ml/min, czyli chcąc uzyskać dawkę 0,1ml silnik musiałby pracować przez 0,075 sekundy [emoji848]
Przy tak krótkim impulsie nawet nie drgnie.

[Gość]

22 minuty temu, grzegorz77 napisał:

Przetestowałeś w praktyce czy tylko teoretyzujesz?

praktyka.

[Marti701]

Na rynku jest od groma różnych pomp perystaltycznych do akwarium, niestety brakuje pomp infuzyjnych (strzykawkowych). Kwestia tylko sterownika i programu. Silnik krokowy np. popularny 28byj-48 to koszt 10zł. W necie dużo jest projektów pod druk 3d konstrukcji obudowy. Dlatego napisałem, bo może zainteresowałby Ciebie ten temat.

[magu]

42 minuty temu, Marti701 napisał:

Jakoś trudno mi uwierzyć. Pompa Aqua Trent AT-1 ma wydajność 80ml/min, czyli chcąc uzyskać dawkę 0,1ml silnik musiałby pracować przez 0,075 sekundy
Przy tak krótkim impulsie nawet nie drgnie.

Ja używam pompek 5ml-40ml a myślę, że da się zejść poniżej 5ml na minutę, bo zależnie od cech jednostkowych niektóre startują już przy 4,5V.  Używam ich w moim małym zbiorniczku i tam mam zasilacz 7,5V, wydajność zmierzona to 16ml/min. Czyli dozując 1ml pompa włączy się na prawie 4 sekundy. A to całkiem długi czas. Co do Twoich wyliczeń, to zdaje się pomyliłeś się o jedno zero, powinno być 0,75.

https://www.ebay.com/itm/12V-300mA-D2-2-4-D4-3-5mm-Dosing-Pump-Peristaltic-Head-For-Lab-Chemical-Water-CO/292246545376?hash=item440b4063e0%3Am%3Amnbwe0YY8Rjjj3qsxqli7gw&var=591157191442&_sacat=0&_nkw=dosing+pump&_from=R40&rt=nc&_trksid=p2380057.m570.l1313.TR12.TRC2.A0.H0.Xdosing+pump.TRS0

[Marti701]

0,75 to potrzebuje AT-1 na podanie 1ml, ja pisałem o dawce 0,1ml.

[Gość]

2 minuty temu, Marti701 napisał:

 ja pisałem o dawce 0,1ml.

a co ... do szklanki cyjanek będziesz tym dozował ?

pomyśl .. nie lepiej zrobić słabszy roztwór i wlać więcej niż pisać nowy program / budować nowe urządzenie ?

[Marti701]

Już było pisane wcześniej. Na wielu produktach jest informacja by nie rozcieńczać. Ja nikomu nie każę pisać i tworzyć sterownik, poddaję tylko pomysł bo tych produktów do akwarystyki nie ma, a będące na rynku przeznaczone dla medycyny mają chorą cenę.

[grzegorz77]

8 minut temu, Marti701 napisał:

Już było pisane wcześniej. Na wielu produktach jest informacja by nie rozcieńczać. Ja nikomu nie każę pisać i tworzyć sterownik, poddaję tylko pomysł bo tych produktów do akwarystyki nie ma, a będące na rynku przeznaczone dla medycyny mają chorą cenę.

Raczej mało prawdopodobne aby zdobyło to rynek.W zbiornikach spsowych przy dużym zużyciu płynów do ballinga,ganianie z strzykawką jest uciążliwe,dlatego pompy są przydatne i kupowane.Natomiast w przypadku aminokwasów czy witamin,gdzie dozowanie to 1 kropla na 100l na dzień,to dozowanie z pipety nie stanowi takiego problemu.Ale to moje zdanie.

[Gość]

1 godzinę temu, Marti701 napisał:

Już było pisane wcześniej. Na wielu produktach jest informacja by nie rozcieńczać.

fakt - nie doczytałem

za to w 100% zgadzam się z Grzegorzem

1 godzinę temu, grzegorz77 napisał:

1 kropla na 100l na dzień,to dozowanie z pipety nie stanowi takiego problemu.Ale to moje zdanie.

lenistwo się kłania bez sensu robić do tego automatykę (tak wiem wakacje / urlopy ... -  trzeba przeszkolić rodzinę czy sąsiada i tyle - albo zamiast akwarium kupić fototapetę )

[Gość]

8 godzin temu, Marti701 napisał:

Magu, zlituj się i zrób projekt do sterowania silnikami krokowymi .

https://starter-kit.nettigo.pl/2014/04/silnik-krokowy-arduino/

a to jest "najlepsze "   - rozbierasz stary napęd DVD i .. masz 90% dozownika gotowe - brakuje uchytu do strzykawki







Edytowane 2 Sierpnia 2018 przez Gość (wyświetl historię edycji)
