Projekt budowy lamp LED 250W, 430W, 530W i 750W

[Gość]

niejedna dyskusja była o przewadze świąt ...

10 diod cree można spokojnie zastąpić ... 12 czy 14 PowerLed (o tej samej barwie) i masz praktycznie to samo

warunek - PowerLed nie są "totalnie no name"

[Słony leszcz]

15 minut temu, waldek123blau napisał:

Czyli z tej samej mocy diody uzyskasz w cree mniej światła. Proszę przykłady

No aż tak daleko bym nie szedł:-) Pewnie ktoś tam coś pomieszał w parametrach. A jeszcze inna sprawa, to że lumeny są zwodniczą jednostką. Ja najbardziej lubię, jak mam podaną moc światła w mW, ale to w opisach sklepowych rzadko, w dokumentacji czasem udaje się dokopać. Bo mnie nie interesuje, czy światło będzie dla oka jasne, ale jaką moc w wybranym przeze mnie paśmie dostarczę do akwarium. No ale to standardowy marketing, każdy chwali się zawsze tą większą liczbą, czyli dla białych - lumeny, dla niebieskich - mW mocy światła.

Dodatkowo, poruszyłeś temat istotny przy cree. O ile w cree jest mały wybór "kolorów" (biały ciepły, neutralny, zimny, niebieski, rb, czerwony, zielony, żółty... i pewnie wiele więcej się nie znajdzie powszechnie dostępnych), to jest masa przeróżnych typów, różnych "XP", "XE", "X2"... I tam niektóre typy są super, a inne całkiem przeciętne, natomiast wszystko automatycznie trafia do worka "CREE", a cena x3. I teraz jak nie zrobisz doktoratu z dokumentacji cree, to masz dużą szansę kupić przeciętne diody za wygórowane pieniądze.

1 minutę temu, silvia napisał:

niejedna dyskusja była o przewadze świąt ...

10 diod cree można spokojnie zastąpić ... 12 czy 14 PowerLed (o tej samej barwie) i masz praktycznie to samo

warunek - PowerLed nie są "totalnie no name"

No właśnie, trafnie podsumowane:-)

[Gość]

jakbym miał robić następną lampę to dla .. wygody bo moduły gotowe





[waldek123blau]

25 minut temu, silvia napisał:

jakbym miał robić następną lampę to dla .. wygody bo moduły gotowe



Dla wygody to można kupić gotową lampę i już. Niedawno zrobiłem lampę dla córki na4 kanałowych 20x Cree XP-E XPE modułach. I nie można mieć pełnej satysfakcji bo te moduły są zespolone z kilku ledów i jak jeden led się spali jest problem wymiany w warunkach domowych. Chińczycy robią takie podróby nie koniecznie solidnie. U mojej córki po 2 miesiącach 3 diody już nie świecą. Kolega Solek też kupił taki moduł z przepaloną diodą

A Power-ledy są tanie i bez problemów można je wymienić gdy coś im się stanie!

3.03.2018r  Solek w swoim wątku napisał:

"Poskladalem lampę tzn narazie podłączyłem jeden moduł na 2 kolejne czekam

Niestety jak to z chinczykami bywa jedna biała dioda nie świeci trzeba ja wymienić ogólnie sam moduł święci bardzo fajnie"



Edytowane 18 Czerwca 2019 przez waldek123blau (wyświetl historię edycji)

[Słony leszcz]

No i dla mnie jednak trochę o to chodzi w DIY, żeby mieć pełna dowolność doboru led, ich ułożenia w lampie itd... Po to się człowiek grzebie w tych kabelkach, żeby wszystko było zgodnie z koncepcją własną, a nie jakiegoś Chińczyka. Wg mnie takie moduły najbardziej by się sprawdziły w takiej pół-komercyjnej, zarobkowej produkcji lamp na zamówienie. Oszczędziły by odrobinę wydatków i pracy, poprawiając finansową efektywność całego przedsięwzięcia. Ale w DIY "dla siebie" takie rzeczy nie są aż tak istotne.

[waldek123blau]

18 godzin temu, R.I.P napisał:

Waldek ... szkoda twojej roboty.  Jeżeli użyjesz do budowy tych lamp diod powerled to nie oczekuj mega efektów.

Mam  wypaśną lampę diy na tych diodach i tak szybko jak zawisła tak szybko została zdjęta. Jeżeli lampa led to tylko  na diodach cree ... inne są jedynie atrapą diody w przypadku naszego hobby.

Do wyciągania kolorów , fluorescencji ok ... ale nie do wzrostu i życia korali.

Sam projekt jest ok ale zobaczysz że zmieniając z Ati na powerled będziesz miał zupełnie odwrotny efekt od zamierzonego.

PK

Lampy oparte na Power-Ledach w akwariach SPS-owych sprawdzają się wyśmienicie! I są zbiorniki w których nikt nie miesza Led-ów z T5. Same Ledy wystarczą. Tylko trzeba dobrać moc do zbiornika i właściwą barwę światła a korale będą rosły jak głupie.Poniżej przykład:-  kolega Turek mieszkający w Niemczech ma same Power-Ledy w lampach i piękne SPS-y. Na drugim zdjęciu pokazuje lampę rozebraną. Na niemieckim forum opisał przeróbki lamp z zastosowaniem różnych barw Power-Ledów. Myślę że Twoja lampa "wypaśna" jest nie odpowiednia do Twojego akwarium dlatego SPS-y nie rosły.

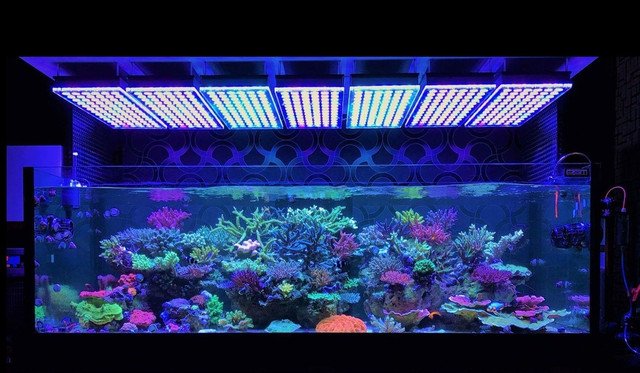

Nad jego akwarium wisi 7 szt lamp LED po 234W każda czyli razem 1638W

Zastosował sporo Led-ów Ultrafioletowych i Aktynicznych - stąd ta lekko fioletowa poświata. Koralom takie światło pasuje. Lampy wiszą już 12 miesięcy w tej konfiguracji Ledów.



Edytowane 18 Czerwca 2019 przez waldek123blau (wyświetl historię edycji)

[Sygen]

8 godzin temu, waldek123blau napisał:

Różnica między cree a power-ledem jest tylko w  Strumieniu świetlnym i cenie:  bo np 3W dioda Cree 6500k daje 193,41 lm a dioda 3W 6500k Power-Led świeci  240-260 lm Czyli z tej samej mocy diody uzyskasz w cree mniej światła. Nawet CRI (współczynnik oddawania barw)  jest na korzyść diody power-led Proszę przykłady:



z diody cree 6500k uzyskujesz minimum 139 lm z 1 wata a power led 240-260 z całych 3 watów więc różnica jest dosyć znaczna na korzyść cree

https://www.maritex.com.pl/led/diody_mocy_led_cree/cree_reg_xp-g/cree_reg_xp-g/xpgwht-l1-0000-00h51-2t0r5.html

Edytowane 18 Czerwca 2019 przez Sygen (wyświetl historię edycji)

[Ura]

Te lampy ze zdjęcia to raczej nie DIY tylko  oprawy firmy Orphec  model Atlantic V4 - bardzo porządne i dość drogie lampy LED.

[Słony leszcz]

19 minut temu, Sygen napisał:

uzyskujesz minimum 139 lm z 1 wata

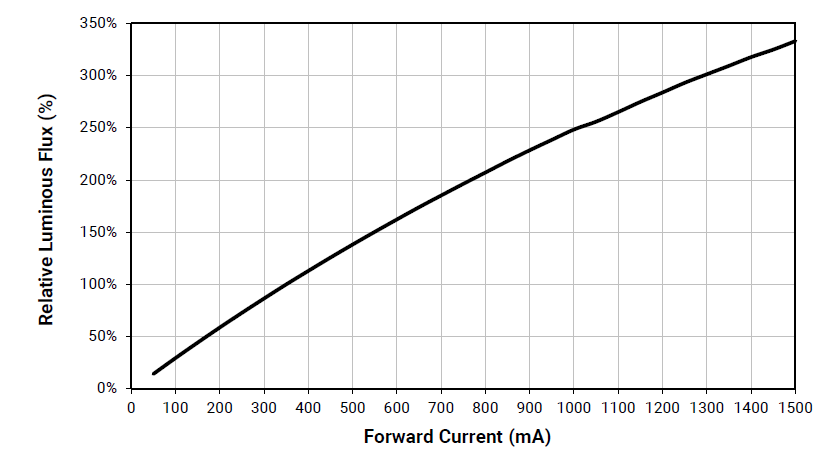

No nie dokładnie tak jest, jak piszesz. Uzyskujesz może te 139 lumentów, ale z PIERWSZEGO wata, tzn przy zasilaniu diody prądem 350mA, i to jeszcze w temperaturze 25 stopni. Jak dasz 1A, to nie będziesz miał 3x139 lumenów, bo sprawność diody mocno spadnie, tylko 2,5 x 139 lunetów (oczywiście, zakładając temperaturę 25 stopni nadal).

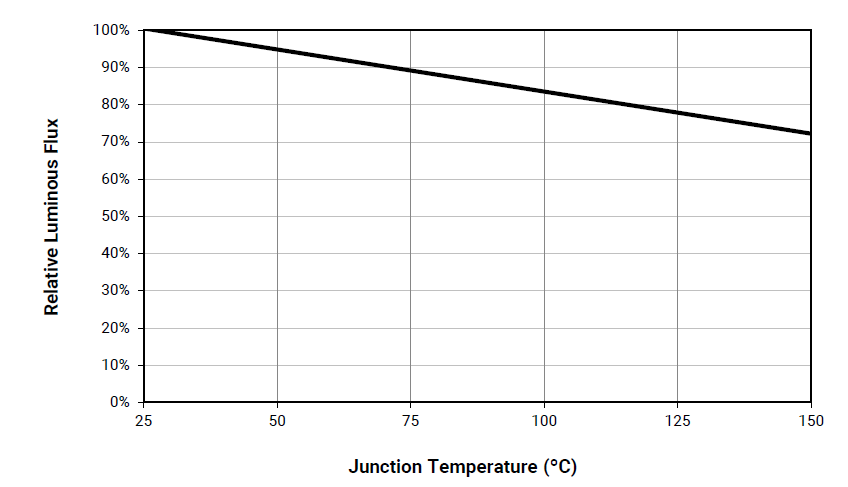

Bo temperatura tez wpływa na sprawność (uwaga, temperatura złącza w diodzie, a nie temperatura lampy)

W sumie, jak się to wszystko uwzględni, to wyjdzie że wynik CREE wcale nie powala.

CREE przy prądzie 700mA da Ci 1.9 (wg wykresu pierwszego) x 139 = 264,1 lumenów (już pomijając nawet wpływ temperatury)

Power led przy tym samy prądzie da Ci 240-260 lumenów

To gdzie tu ta ogromna różnica?

A, i trzeba pamiętać, że dioda "3W" pobiera w praktyce ok 2.5W tylko. Wchodzi, że realnie i power led, i CREE ma da ok 100 lumenów z wata.

[R.I.P]

Zadam ci proste pytanie - czy mialeś kiedykolwiek styczność z lampą na diodach cree?

PK

[Słony leszcz]

14 minut temu, R.I.P napisał:

Zadam ci proste pytanie - czy mialeś kiedykolwiek styczność z lampą na diodach cree?

A jaki to ma związek z umiejętnością czytania dokumentacji czy rozumieniem podstawowych faktów fizycznych? Jeśli nie liczyć latarek kieszonkowych, to nie, i co z tego? Kiły też nie miałem, co nie znaczy, że nie wiem skąd się bierze i jakie ma objawy. Właśnie w tym rzecz, żeby nie przyjmować wszystkiego na wiarę, zakładać że jak droższe to na pewno lepsze. No właśnie, w czym konkretnie lepsze są te cree? Wydajność już przerobiliśmy. Nierośnięcie spsów pod power ledami też było. Jeszcze jakieś hipotezy?

A poza tym, temat nie o cree, tylko o nowych lampach (na power ledach) kolegi.

[Gość]

Godzinę temu, Sygen napisał:

z diody cree 6500k uzyskujesz minimum  139 lm z 1 wata

a power led 240-260 z całych 3 watów

minimum ?   i z której dokładnie ? bo Cree "taka" a Cree "siaka" to czasem spora różnica

a jak porównujesz wata do wata to wygląda "ciut inaczej"

o proszę pierwsza z brzegu 1W 6500K (episatar)

https://allegro.pl/oferta/dioda-led-1w-zimna-6000-6500k-35mil-epistar-6665232906

Moc katalogowa 1W

Moc znamionowa 1.1W

Napięcie zasilania  VF = 3.0 - 3.4V

Napięcie zasilania dla T=25°C   3.2V

Prąd maksymalny IF = 350mA

Prąd maksymalny Ipp = 500mA

Pasmo 6000 - 6500K

Temperatura barwowa (dane pomiarowe) CCT = 6479K

Sprawność 110 - 130LM

Współczynnik oddawania barw CRI (dane pomiarowe)  89





[Sygen]

3 minuty temu, silvia napisał:

minimum ?   i z której dokładnie ? bo Cree "taka" a Cree "siaka" to czasem spora różnica

a jak porównujesz wata do wata to wygląda "ciut inaczej"

o proszę pierwsza z brzegu 1W 6500K (episatar)

https://allegro.pl/oferta/dioda-led-1w-zimna-6000-6500k-35mil-epistar-6665232906

Moc katalogowa 1W

Moc znamionowa 1.1W

Napięcie zasilania  VF = 3.0 - 3.4V

Napięcie zasilania dla T=25°C   3.2V

Prąd maksymalny IF = 350mA

Prąd maksymalny Ipp = 500mA

Pasmo 6000 - 6500K

Temperatura barwowa (dane pomiarowe) CCT = 6479K

Sprawność 110 - 130LM

Współczynnik oddawania barw CRI (dane pomiarowe)  89





no dałem linka wyżej widziałeś czy nie czytasz dokładnie 139 lm z 350ma więc ty dałeś też z 350 więc power led chyba różnica spora tak czy nie?

[waldek123blau]

53 minuty temu, Ura napisał:

Te lampy ze zdjęcia to raczej nie DIY tylko  oprawy firmy Orphec  model Atlantic V4 - bardzo porządne i dość drogie lampy LED.

Te lampy ze zdjęcia już są Diy bo właściciel je poprzerabiał czyli wymienił diody

1 minutę temu, Sygen napisał:

no dałem linka wyżej widziałeś czy nie czytasz dokładnie 139 lm z 350ma więc ty dałeś też z 350 więc power led chyba różnica spora tak czy nie?

I co z tego że jest różnica? wystarczy zrobić lampę na Power- ledach o wyższej mocy i się wyrówna.

20 godzin temu, R.I.P napisał:

Mam  wypaśną lampę diy na tych diodach i tak szybko jak zawisła tak szybko została zdjęta. Jeżeli lampa led to tylko  na diodach cree ... inne są jedynie atrapą diody w przypadku naszego hobby.

Z ciekawości ile watów ma ta Twoja wypaśna lampa?

[Sygen]

3 minuty temu, waldek123blau napisał:

Te lampy ze zdjęcia już są Diy bo właściciel je poprzerabiał czyli wymienił diody

I co z tego że jest różnica? wystarczy zrobić lampę na Power- ledach o wyższej mocy i się wyrówna.

Przerabiałem trochę power ledów i według mnie to kiepskie diody albo przepalają się bańki albo się topią albo żółkną i co chwilę spalona dioda.Napiszę również że nie jechałem ich na maxa bo zaraz wszyscy mi tutaj wytkną tylko na 600mA 3 watowe.Jest mnóstwo tematów na tym forum o przepalających się diodach power ledów w lampach diy i firmowych,jakoś o cree nie czytałem.

[Słony leszcz]

3 minuty temu, Sygen napisał:

chyba różnica spora

139 vs. 130, całe 9 lumenów, czyli jakieś 7%:-) Zakładając oczywiście, że cree jest chłodzona do 25 stopni;-)

Za to ja się porówna cenę (8.86 vs. 1.20)... ups, ponad 700% droższe okazują się CREE.

[waldek123blau]

3 minuty temu, Sygen napisał:

Przerabiałem trochę power ledów i według mnie to kiepskie diody albo przepalają się bańki albo się topią albo żółkną i co chwilę spalona dioda

Dioda power-led diodzie power-led nie równa to tak samo jak z iphonem i chińską podróbką!

[Słony leszcz]

6 minut temu, Sygen napisał:

albo przepalają się bańki albo się topią albo żółkną i co chwilę spalona dioda

Ale 7x możesz wymieniać, i jeszcze do przodu będziesz:-) Albo od razu dać np 2x więcej diód i zasilić prądem 300mA, a wtedy będą świeciły i świeciły.

Inna sprawa, że u mnie już kilka miesięcy świecą power ledy i jeszcze żadna się nie spaliła. Jedyne straty to chyba za dwie, które przegrzałem w czasie lutowania.

Edytowane 18 Czerwca 2019 przez Słony leszcz (wyświetl historię edycji)

[Sygen]

1 minutę temu, Słony leszcz napisał:

139 vs. 130, całe 9 lumenów, czyli jakieś 7%:-) Zakładając oczywiście, że cree jest chłodzona do 25 stopni;-)

Za to ja się porówna cenę (8.86 vs. 1.20)... ups, ponad 700% droższe okazują się CREE.

Tylko że dioda cree wytrzyma z 10 lat a tem badziew kilka lat.Druga sprawa to ciekawe czemu z tych rewelacyjnych power ledów nie korzystają cenione się marki lamp led do morskiego,przecież to taniocha i lepsze od cree he dobre

[waldek123blau]

W starym akwarium miałem lampy Aqua Medic na power-ledach. Nigdy nie miałem żadnej spalonej. U mnie wisiały używane przez 7 miesięcy - sprzedałem je i  dalej świecą bezawaryjnie



[Sygen]

1 minutę temu, Słony leszcz napisał:

Ale 7x możesz wymieniać, i jeszcze do przodu będziesz:-) Albo od razu dać np 2x więcej diód i zasilić prądem 300mA, a wtedy będą świeciły i świeciły.

jasne 300 też próbowałem i nigdy więcej,nawet potrafiły jaką rdzę mieć na sobie

[Słony leszcz]

1 minutę temu, Sygen napisał:

Tylko że dioda cree wytrzyma z 10 lat

A sprawdziłeś to faktycznie, że wytrzyma?

1 minutę temu, Sygen napisał:

czemu z tych rewelacyjnych power ledów nie korzystają cenione się marki

Bo to pijarowo lepiej wygląda, jak się napisze, że są diody cree. A wszystko może i w tej samej fabryce w chinach robione. Poza tym, to Ty za to płacisz, to czemu ma się producent szczypać?

[waldek123blau]

2 minuty temu, Sygen napisał:

jasne 300 też próbowałem i nigdy więcej,nawet potrafiły jaką rdzę mieć na sobie

Bo kupowałeś najtańsze diody.

Wracając do tematu BUDUJE TRZY LAMPY NA POWER LEDACH po 342W  oprócz lamp ledowych będą po 2 świetlówki metrowe T5 na każdej lampie. To już postanowione!

[Sygen]

29 minut temu, waldek123blau napisał:

Bo kupowałeś najtańsze diody.

no jasne z diodami mam do czynienia od 2012 roku i jadę po taniości jak piszesz bo nie pomyślałem aby kupić lepsze a nawet napiszę kupowałem najlepsze power ledy  nigdy więcej

29 minut temu, Słony leszcz napisał:

A sprawdziłeś to faktycznie, że wytrzyma?

Bo to pijarowo lepiej wygląda, jak się napisze, że są diody cree. A wszystko może i w tej samej fabryce w chinach robione. Poza tym, to Ty za to płacisz, to czemu ma się producent szczypać?

sam mam osobiście od 2012 i świecą ,to czemu dobry producent nie zrobił z power ledów  jak to piszesz kilkanaście razy tańszych diodach lampę przecież zarobiłby krocie bo takie tanie i wypasione były by po max 1000 zł a nie po 4000 do 7 tyś na cree

39 minut temu, Słony leszcz napisał:

139 vs. 130, całe 9 lumenów, czyli jakieś 7%:-) Zakładając oczywiście, że cree jest chłodzona do 25 stopni;-)

Za to ja się porówna cenę (8.86 vs. 1.20)... ups, ponad 700% droższe okazują się CREE.

i nie 9 tylko 47

https://www.cree.com/led-components/products/xlamp-leds-discrete/xlamp-xp-e

jeśli chcemy iść dalej to 178 lm/w a 629lm z 5 wat więc chyba jest ta różnica czy nadal nie widzisz

https://www.cree.com/led-components/products/xlamp-leds-discrete/xlamp-xt-e-white

Edytowane 18 Czerwca 2019 przez Sygen (wyświetl historię edycji)

[waldek123blau]

31 minut temu, Sygen napisał:

to czemu dobry producent nie zrobił z power ledów  jak to piszesz kilkanaście razy tańszych diodach lampę przecież zarobiłby krocie bo takie tanie i wypasione były by po max 1000 zł a nie po 4000 do 7 tyś na cree

Przecież już zamieściłem wyżej fotki lampy na 5w power-ledach o takich:

https://allegro.pl/oferta/dioda-power-led-5w-bridgelux-royal-blue-450nm-7687463465

A poniżej masz opis i pomiary takiej lampy:

https://pl.orphek.com/atlantik-v4-gen2-fully-reviewed-by-danireef/

Dopiero nowy typ tych lamp oznaczony napisem (Gen 2) czyli druga generacja jest zbudowany na diodach cree dwu i więcej rdzeniowych te starsze były na diodach power-led

Edytowane 18 Czerwca 2019 przez waldek123blau (wyświetl historię edycji)
