Moduł pod 16 power led a la Hydra/Ai prime 16.

[sith114]

Jak niektórzy już zobaczyli jestem w trakcie budowy lampy ledowej.


Ale jako, że pająk z kabli coraz mniej mi się podoba. Myślę nad wykonaniem własnej płytki, ze ścieżkami i miejscami na diody wg mojego projektu. Na studiach czyli pare lat temu trawiło się tych płytek ze zwykłego laminatu na kilogramy. Metode znam projekt pcb prosty to sobie szybko przypomnę co i jak.

Tylko jak trawić MCPCB? Odbijam się od braku informacji, albo nie potrafię szukać ;(

Jedna z niewielu informacji która coś daje:

"Laminat do produkcji takich obwodów jest fabrycznie zafoliowany od strony aluminium. Folia jest na tyle odporna, że wytrzymuje wszystkie procesy podczas produkcji. Jeśli przypadkiem została zerwana, to nie stanowi problemu - można ją zakleić taśmą. Producenci płytek mają odpowiednie farby maskujące zabezpieczające przed trawieniem w trawiarce kwaśnej i amoniakalnej."



Ktoś próbował lub może wie coś więcej w temacie?

Moduł użyty w mojej lampie z tematu:

Dodaje schematy PCB:
W swojej lampie łączyłem 3 płytki dlatego środkowa różni się połączeniami jednego kanału:

Z pdfów jesteśmy w stanie wykonać płytki samemu lub zlecić firmie. Jakby ktoś chciał gerbery zapraszam na priv.
Dla oszczędności na 1 kartce a4 dałem po dwie płytki.



led board mini 100x160 48W midone.pdf led board mini 100x160 48W.pdf

Edytowane 19 Czerwca 2020 przez sith114 (wyświetl historię edycji)

[VDR]

16 minut temu, sith114 napisał:

Jak niektórzy już zobaczyli jestem w trakcie budowy lampy ledowej.


Ale jako, że pająk z kabli coraz mniej mi się podoba. Myślę nad wykonaniem własnej płytki, ze ścieżkami i miejscami na diody wg mojego projektu. Na studiach czyli pare lat temu trawiło się tych płytek ze zwykłego laminatu na kilogramy. Metode znam projekt pcb prosty to sobie szybko przypomnę co i jak.

Tylko jak trawić MCPCB? Odbijam się od braku informacji, albo nie potrafię szukać ;(



Ktoś próbował lub może wie coś więcej w temacie?

To widziales ?
https://www.rollitup.org/t/diy-making-your-own-metal-core-printed-circuit-boards-for-led-applications.646086/

[sith114]

8 minut temu, VDR napisał:

To widziales ?
https://www.rollitup.org/t/diy-making-your-own-metal-core-printed-circuit-boards-for-led-applications.646086/

Mówisz, że dobry temat?
Poczytam zobaczę

Niby taki pająk działa, ale nie podoba mnie się to. I trzeba coś popracować nad lampą @waldek123blau postawił wysoko poprzeczkę

Edytowane 19 Stycznia 2020 przez sith114 (wyświetl historię edycji)

[VDR]

16 minut temu, sith114 napisał:

Mówisz, że dobry temat?
Poczytam zobaczę

Ogólnie to B327 - miedz zabezpieczasz standardowo to co ma nie być wytrawione - aluminium od spodu tez mozesz markerem zamazac
A nie ładniej by było wyprowadzić kabelki na drugą stronę ?

O tak jak tutaj:
https://web.archive.org/web/20140819155123/http://seaforum.pl/viewtopic.php?f=39&t=641


Edytowane 19 Stycznia 2020 przez VDR (wyświetl historię edycji)

[sith114]

3 minuty temu, VDR napisał:

Ogólnie to B327 - miedz zabezpieczasz standardowo to co ma nie być wytrawione - aluminium od spodu tez mozesz markerem zamazac
A nie ładniej by było wyprowadzić kabelki na drugą stronę ?

Masz na myśli przewody w nitkach czy zasilające? Docelowo zasilające będą poprzekładane.
Ale na ten moment przypominam sobie jak to się robiło w tym pieruńskim eaglu... przejął ich niby autocad, a program dalej oporny...

Edytowane 19 Stycznia 2020 przez sith114 (wyświetl historię edycji)

[VDR]

Teraz, sith114 napisał:

Masz na myśli przewody w nitkach czy zasilające? Docelowo zasilające będą poprzekładane.
Ale na ten moment przypominam sobie jak to się robiło w tym pieruńskim eaglu... przejął ich niby autocad, a program dalej oporny...

Ja między "gwiazdeczkami" przewody przeciągnąłem na drugą stronę radiatora.
Wrzuciłem Ci link do mojego starego wątku z 2013 roku z SeaForum. Niestety tylko przez webarchive bo ..... domene ktoś Sebowi podkupił :/ Ale obrazki się wczytują więc powinieneś załapać o co chodzi. Od strony diód mam tylko kawałki zasilających, przy gwiazdkach również

[Gość]

Godzinę temu, sith114 napisał:

 Myślę nad wykonaniem własnej płytki, ze ścieżkami i miejscami na diody wg mojego projektu.

Magu pytałeś gdzie zamawia ?

https://aqma.pl/index.php?route=product/product&path=61&product_id=81



[sith114]

1 minutę temu, silvia napisał:

Magu pytałeś gdzie zamawia ?

https://aqma.pl/index.php?route=product/product&path=61&product_id=81



Gdzie zamówić to ja wiem, firm jest dużo + chiny. Bardziej zaciekawił mnie temat czy da się chałupniczo jakiegoś testera wyskrobać

[VDR]

41 minut temu, sith114 napisał:

Ale na ten moment przypominam sobie jak to się robiło w tym pieruńskim eaglu... przejął ich niby autocad, a program dalej oporny...

poszukaj kursu Eagla Mirka z Atnela (@mirekk36 na yt) Aczkolwiek kurs przed przejeciem przez Autocada ;P Ja mam wrazenie ze po przejeciu jest gorzej - ale w sumie malo ostatnio w Eaglu siedziałem wiec moze kwestia przyzwyczajenia

[sith114]

43 minuty temu, VDR napisał:

poszukaj kursu Eagla Mirka z Atnela (@mirekk36 na yt) Aczkolwiek kurs przed przejeciem przez Autocada ;P Ja mam wrazenie ze po przejeciu jest gorzej - ale w sumie malo ostatnio w Eaglu siedziałem wiec moze kwestia przyzwyczajenia

Z Mirasem to się nie jedną flache obaliło
Bardziej kwestia tego autocad czy inventor siadam i wiem. Eagle totalnie nie intuicyjne dziadostwo.

I cyk mamy power leda

Teraz pytanie pady do podłączenia zasilania to wiadomo miedź.
A pad pod chlodzenie diody? logika podpowiada, że też miedź.

@VDR


Edytowane 19 Stycznia 2020 przez sith114 (wyświetl historię edycji)

[goclik]

Kiedyś na studiach w ramach projektu na zaliczenie sam trawiłem płytki (celem było zrobienie od zera działającego urządzenia - działa do dziś ). Potrzebujemy do tego laminat miedziany, projekt, żelazko, nadsiarczan sodowy. Projekt ścieżek można samemu wykonać na komputerze przy pomocy odpowiedniego programu. Następnie drukujemy go i za pomocą żelazka nanosimy na płytkę. Następnie całość umieszczamy w rozpuszczonym nadsiarczanie i gotowe. Trudne to nie jest jednak wymagało kilku prób, aby projekt ładnie nanosił się na płytkę. Główne zależało to od grubości papieru, na którym został wydrukowany (zwykła kartka jest za cienka) oraz temperatury i czasu grzania żelazkiem.

Najdroższa w całym projekcie może być płytka. Małe kawałki to koszt kilku zł, większe kilkunastu lub nawet kilkudziesięciu zł. Ale można zrobić co tylko się chce.
Przykładowa płytka wygląda tak:

[VDR]

@goclik ale mcpcb to nie to samo co laminat pcb Aczkolwiek - suma sumarum Myślę że takich zwykłych pcb Sith114 zrobił nie jedną

@sith114 https://www.sklep.sellneo.pl/aluminiowa-plytka-mcpcb-mono-32-mm-do-3-diod-power-led.html



Edytowane 19 Stycznia 2020 przez VDR (wyświetl historię edycji)

[goclik]

A nie prościej zasłonić okablowanie i podstawki np. dibondem?

https://allegro.pl/oferta/dibond-wiercony-szeroki-16-cm-do-700ma-36-m-7669561430?utm_medium=app_share&utm_source=facebook

[sith114]

4 minuty temu, goclik napisał:

A nie prościej zasłonić okablowanie i podstawki np. dibondem?

https://allegro.pl/oferta/dibond-wiercony-szeroki-16-cm-do-700ma-36-m-7669561430?utm_medium=app_share&utm_source=facebook

Najprościej to by było pójść do sklepu i kupić lampę. Pewnie byłoby najtaniej i najlepiej
Ale jak ktoś lubi dłubać to co poradzisz
Gdybym wcześniej nie robił PCB to bym nie ruszył tego tematu

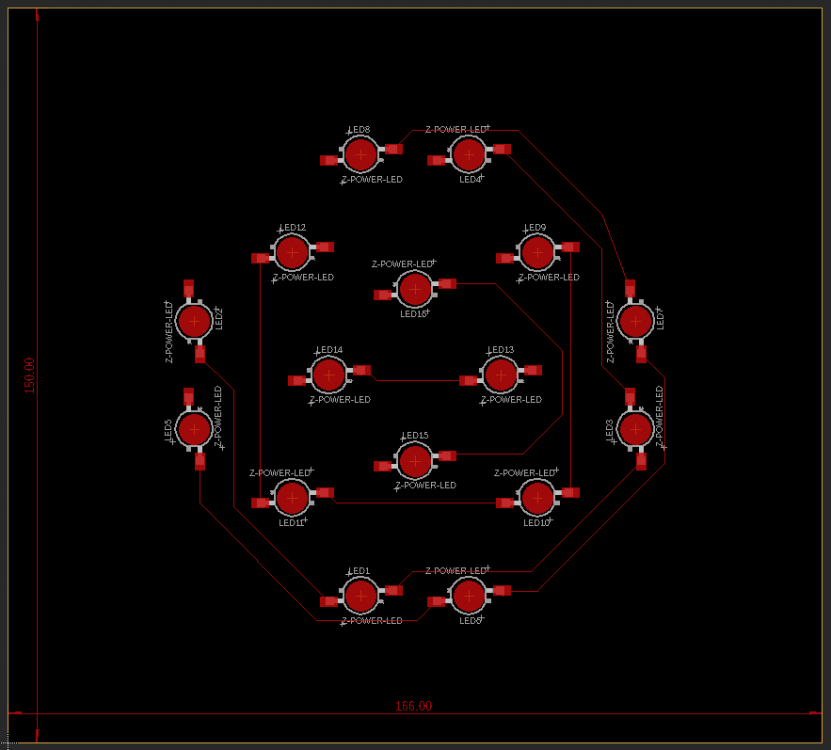

A tu jakieś pierwsze postępy w Eaglu:

Chyba można trochę to zminiaturyzować

[VDR]

11 minut temu, goclik napisał:

A nie prościej zasłonić okablowanie i podstawki np. dibondem?

https://allegro.pl/oferta/dibond-wiercony-szeroki-16-cm-do-700ma-36-m-7669561430?utm_medium=app_share&utm_source=facebook

Nie miałem tego w rękach ale teraz czytam że
"Dibond to płyta kompozytowa złożona z kilku warstw aluminium połączonych rdzeniem polietylenowym"
Aluminium dość dobrze przewodzi prąd

Jeśli już to coś co jest dielektrykiem

@sith114 pamiętaj o grubości ścieżek - prądy raczej małe w ledach nie płyną.

Edytowane 19 Stycznia 2020 przez VDR (wyświetl historię edycji)

[goclik]

8 godzin temu, sith114 napisał:

Najprościej to by było pójść do sklepu i kupić lampę. Pewnie byłoby najtaniej i najlepiej

Gotowa lampa z pewnością jest lepiej wykończona od zrobionej własnoręcznie. Ale czy taniej to nie wiem

Taka płytka jest dobrym rozwiązaniem ale skoro kable Ci przeszkadzają to i płytka będzie. Niby wygląda schludniej ale i tak wszystko widać. Dalej obstawałbym przy zasłonięciu dibondem lub kolorowej pleksi. Ale to oczywiście moje zdanie co do ogólnego stosowania. Każdy sam decyduje co woli

Co do tego, że:

9 godzin temu, VDR napisał:

"Dibond to płyta kompozytowa złożona z kilku warstw aluminium połączonych rdzeniem polietylenowym"
Aluminium dość dobrze przewodzi prąd

to stosuje się to w reklamie, przy oświetleniach itp. Widziałem też kilka projektów na power led wykończonych dibondem. Jakby to faktycznie miało przewodzić prąd to nie byłoby to takie popularne i stosowane w zasięgu ręki

[waldek123blau]

47 minut temu, goclik napisał:

Gotowa lampa z pewnością jest lepiej wykończona od zrobionej własnoręcznie. Ale czy taniej to nie wiem

Moje lampy Diy są lepiej wykończone niż fabryczne. Są też tańsze. Jedynie lampa Orphek Atlantik V4 Gen2 wykonana jest porównywalnie z moimi.

[VDR]

Godzinę temu, goclik napisał:

to stosuje się to w reklamie, przy oświetleniach itp. Widziałem też kilka projektów na power led wykończonych dibondem. Jakby to faktycznie miało przewodzić prąd to nie byłoby to takie popularne i stosowane w zasięgu ręki

Aluminium z pewnością przewodzi prąd. Nie twierdzę, że się nie da bo przecież są aluminiowe obudowy do urządzeń. Kwestia izolacji płytek, połączeń etc. . Chyba, że w tym dibondzie to aluminium jest jeszcze czymś pokryte co jest dielektrykiem. Jeśli nie jest i aluminium jest odsłonięte to trzeba montować z dystansem od wszystkich miejsc lutowania etc.

[sith114]

Dobra coś tam jest naskrobane

Płytka ma wymiar 80x80mm

Teraz zostaje na chwile przenieść się do tematu lampy. Zrobić testy i przemyśleć kolory ledów i wtedy finalnie zaprojektować układ na MCPCB.
Power ledów nie upchniemy tak gęsto jak Cree, ale jeszcze pewnie coś da się wykombinować

@waldek123blau I właśnie do podobnego efektu jak Ty dążę. A przy okazji lubię takie "garażowe skrobanki" to ile to fajnie spędzonego czasu przy takiej lampie

Edytowane 20 Stycznia 2020 przez sith114 (wyświetl historię edycji)

[VDR]

Grubsze ścieżki ! Masz tam z 1mm ? Chyba że prądy poniżej 1A ?

Edytowane 20 Stycznia 2020 przez VDR (wyświetl historię edycji)

[sith114]

Prady max 700mA czyli wg internetu powinno starczyć 0,5mm przy miedzi  35.

Ale spokojnie to jeszcze nie finalna wersja.



Tak z ciekawości przeniosłem z monitora na papier. Dla porównania gwiazdka typowa dla powerled/cree.

Edytowane 20 Stycznia 2020 przez sith114 (wyświetl historię edycji)

[fannadil]

Piękna sprawa pochwalisz sie gdzie zrobisz plytki?

[MichalCz]

Żeby ścieżki miały większą wydajność prądową to zalej je cyną

[sith114]



3 godziny temu, fannadil napisał:

Piękna sprawa pochwalisz sie gdzie zrobisz plytki?

Możliwe, że tu https://www.fabrykapcb.pl/kalkulator.html
Ale jak będę miał w 100% gotowy projekt wyśle do paru firm i zobaczę wyceny


3 godziny temu, MichalCz napisał:

Żeby ścieżki miały większą wydajność prądową to zalej je cyną

Płytki będą z Soldermaska także raczej cynowanie odpada.

[MichalCz]

7 godzin temu, sith114 napisał:

Płytki będą z Soldermaska także raczej cynowanie odpada.

Patrząc na ten rysunek na papierze to ,,mięsa" tam jest dość żeby zrobić szersze ścieżki. Dalej czepiając się tej wydajności prądowej
