Pierwsza solniczka w obiegu ok 500l

[JerzyB]

12 minut temu, SHARK_2 napisał:

Pół na pół. W tym projekcie wykorzystuję komponenty DFRobot (płytka do pomiaru pH, Analog signal isolator, przetwornik ADC ADS1115, Digital signal isolator), które postanowiłem połączyć w całość „na krótko”. Przez moje widzi-misie powstała moja płytka która to spina do kupy. Na mojej płytce jest zasilanie (przetwornica step-down z 48V do 5V oraz z 5V na 3.3V), wyprowadzenie na Serial (do wgrania podstawowego softu, później aktualizacja idzie już po wifi oraz do kalibracji sondy - nie dorobiłem jeszcze zdalnej kalibracji), wyprowadzenie do podłączenia termometru (DS18B20), no i oczywiście jak to w moich projektach ESP32. Funkcja jest prosta - pomiar pH z kompensacją temperatury. Pomiary (pH i temperatura) są wysyłane do serwera MQTT a następnie przekazywane do Domoticza na bazie którego zrobione mam wszelakie sterowanie. Tam zrobioną mam notyfikację (i nie tylko pH) telegramem gdy pH spadnie poniżej 8 i wzrośnie powyżej 8.5. Na dzień dzisiejszy to tyle. Z racji, że informacja przekazywana jest po MQTT bez problemu można w kolejnych „widzi-misiach/projektach” wykorzystywać przekazywane informacje i w oparciu o nie wykonywać jakieś zadania.



Docelowo jak zbiornik w końcu ruszy, będzie to komponent wykorzystywany do pomiaru kh. Będę wzorował się na projekcie Borat’a z reef2reef http:// https://www.reef2reef.com/threads/diy-alkalinity-monitor.935180/

Teoretyczna moc to 234W (78x3W), realna myślę, że coś ok 200-215W a będą 2 takie na start. Jeśli chodzi o sterowanie i PCB pod ledy, to mam podzespoły na kolejne 3szt (w sumie mogę ich zrobić 5 szt., brakuje mi tylko ledów). I koniecznie pochwal się opisem i zdjęciami z budowy - bardzo lubię takie tematy

Będą fotki i opis , jak zaświeci .

[SHARK_2]

Kolejny wieczór filmowy i druga płytka gotowa:

[SHARK_2]

Wpadło małe „w między czasie” i pH Meter już w obudowie

[SHARK_2]

Jako, ze idą święta postanowiłem zrobić sobie prezent i do baniaka wjechało małe stadko

8x Pseudanthias squamipinnis (7 samic i 1 samiec - rybcie z mojej wish listy)







Tak wiem jest trochę zielonego na piasku i malutkie ogniska cyjano, bo podawałem PO4 żeby nie mieć totalnego "0" (po podniesieniu NO3). Teraz jak się powiększyła obsada zaprzestane lania z butelki i będę obserwował jak będzie z jego poziomem. Mam nadzieję, że uda się sprawnie ustabilizować poziomy.

[SHARK_2]

Jeszcze małe czyszczonko i spać:

[Gość]

ładne stadko , szybko się zaaklimatyzowały widzę  Nutrienty powinny iść naturalnie z czasem do góry przy takim stadku i częstym karmieniu .

[SHARK_2]

W końcu po roku walk, zmian, reorganizacji PCB udało się odpalić moje klony icon'a, chwilowo bez obudowy ale już świecą. Teraz powolutku do 35% aby przyzwyczaić koralowce. Fotka będzie jak się naumie robić zdjęcia przy tym świetle.

[SHARK_2]

Mały update 11.01.2023

Po zmianie oświetlenia korale zaczynają nabierać kolorów i mam wrażenie, że odrobinę podrosły. Quadri mi się podzielił (mój debiut w tej materii ). Babka oczywiści co chwila zmienia miejsce swoich okopów. Trochę walczę z ustawieniem cyrkulacji, obecnie trochę pozmieniałem i SOW-16M puszczam na 100% od 9:00-21:00 w pozostałym czasie skręcam je do 60% a MDC-10000 skręciłem z 80% do 50%. Po tym żabiego mam wrażenie, że jakby jest trochę lepiej (mniej syfu się zbiera na piasku). Muszę jeszcze trochę wyrównać piasek bo rozpędzona MDC + babka zrobiły to co zrobiły . Skała zaczęła obrastać fioletowymi algami wapiennymi. Tylna szyba pomalutku zarasta Briareum Fluo, które pod T5 zrobiło się brązowe (leo why??), na szczęście pod moimi klonami powolutku zaczyna pojawiać się znowu fluo. Rodzinka Anthiasów ma się dobrze (wiecznie głodne). Zna które jak dotąd mam wrażenie "wegetowały" obecnie zaczynają się ładnie promować (jeszcze nie wszystkie) i pojawiają się nowe główki co mnie cieszy. Na twarde u mnie w zbiorniku jeszcze za wcześnie gdyż jak dotąd żadna testowa szczepka się nie utrzymała ale na to przyjdzie jeszcze czas (mam nadzieję). Z racji, że denerwował mnie pierdyliard zasilaczy 12V do moich projekcików DIY, postanowiłem się ich pozbyć i w ich miejsce trafił jeden porządny (kolejny w międzyczasie) dzięki któremu wraz z podłączonym sterowaniem i przekaźnikami, mogę każde moje DIY włączyć/wyłączyć. Dzięki temu zabiegowi nie zajmuję sterowanych gniazd 220V. Staram się robić testy raz na tydzień (czasami dwa) a ostatnie parametry to (z 07.01.2023):

KH: 8.3 (spadło z ok 8.5)

Ca: 405 (spadło z ok 425)

Mg: 1250 (spadło z ok 1300)

NO3: 4.7 (udało mi się podbić z 0.38)

PO4: 0.06 (udało mi się podbić z 0.00)

pH: oscyluje między 7.75 - 8.0 (czasami 8.1 jak sporo wietrzenia)

temperatura oscyluje między 24-24.5 stopnia

zasolenie ok 32-33 ppt

 Mam trochę szklanych różyczek i zastanawiam się jak zacząć z nimi walkę (niektóre okazy mają główki większe od 5zł). Teoretycznie mam krewetkę która powinna je zjadać, niestety ma na nie wywalone :/. Zastanawiam się czy nie kupić brzydala ale podobno podgryza korale i się boję bo moje ledwo co zaczynają dopiero rosnąć. I tak w skrócie kręci się po mału ten mój baniaczek. Aaa i zdjęć niestety nadal nie umiem robić...

PS.

Za wszelkie podpowiedzi / konstruktywną krytykę będę wdzięczny

Pozdrawiam

Borys

Edytowane 11 Stycznia 2023 przez SHARK_2 (wyświetl historię edycji)

[katani]

Taka skała to aż się prosi o acropory

Nie wiem czy to tak na zdjęciach, czy jest młoda, czy coś innego, ale twoja desjardinii jest pięknie wybarwiona.

[SHARK_2]

Taka skała to aż się prosi o acropory [emoji3]
Nie wiem czy to tak na zdjęciach, czy jest młoda, czy coś innego, ale twoja desjardinii jest pięknie wybarwiona.

Hehe może kiedyś i acropory wjadą jak się to wszystko ustabilizuje. Co do Desjardinii to podobno dopiero jak sa dorosłe to tracą ten kolor, chociaż widywałem już takie młode jak moja które były szaro nijakie. Oby jak najpóźniej utrzymała kolorki bo mega mi się podoba taka

[Arek77]

1 godzinę temu, SHARK_2 napisał:

zasolenie ok 32-33 ppt

Dlaczego trzymasz niskie zasolenie ?

[SHARK_2]

20 minut temu, Arek77 napisał:

Dlaczego trzymasz niskie zasolenie ?

Szczerze powiedziawszy takie wyszło po poprzednie podmianie. Obecną podmianą starałem się podnieść ale robię to powoli. Celuję w 35 ppt.

[SHARK_2]

Z racji, że trafiła się okazja kupiłem PCB oryginalnego Atlantik’a v4 bo chciałem porównać z moim klonem. PCB Orphek iCon’a jest dokładnie takie samo jak Atlantik’a (sama płyta) zmienił się tylko układ ledów i sama kolorystyka ledów. Bardzo intrygowało mnie co za elementy wyglądające jak oporniki SMD są na tej płycie. Jak się okazało to „mostki (o 0-wej oporności) pozwalające na skrzyżowanie ścieżek (nie chwaląc się mnie się udało tego uniknąć ). Co więcej zszokował mnie fakt, że w lampie za ponad 4k pln ścieżki na PCB są różnej grubości - a ja się męczyłem aby wszystko było równiutkie poprowadzone w takich samych odstępach itp. Przyznam się szczerze, że spodziewałem się lepiej dopracowanego PCB patrząc, że to znana firma z takim doświadczeniem (któraś już rewizja).

Fotki dla porównania:

[katani]

Ciekaw jestem, jak to będzie świecić.



[SHARK_2]

Ciekaw jestem, jak to będzie świecić.



No te moje 2 szt już świecą od miesiąca. Ostatnie zdjęcia zbiornika to właśnie pod moimi lampami. Niestety nie umiem robić zdjęć więc ciężko mi pokazać jak to realnie wygląda. Przymierzam się też do pomiaru PAR (dlatego pytałem Cię o seneye nad którym się zastanawiam, żeby sobie kupić) bo sam jestem ciekaw jak to wyszło. Niestety w Wawie i okolicach, nie znam nikogo kto by dysponował miernikiem. U mnie jeszcze dojdą soczewki 60 i 45 stopni, tak aby więcej światła docierało do dna.

[chris_ek]

1 godzinę temu, SHARK_2 napisał:

U mnie jeszcze dojdą soczewki 60 i 45 stopni, tak aby więcej światła docierało do dna.

Pewnie masz to już poukładane w głowie, ale i tak spytam czy nie myślałeś nad soczewkami o bardzo dużym kącie bo ostatnio producenci (przynajmniej niektórzy) idą w tę stronę? Zachować technologię LED ale dać jej szeroki kąt padania jak w świetlówkach.

[SHARK_2]

1 godzinę temu, chris_ek napisał:

Pewnie masz to już poukładane w głowie, ale i tak spytam czy nie myślałeś nad soczewkami o bardzo dużym kącie bo ostatnio producenci (przynajmniej niektórzy) idą w tę stronę? Zachować technologię LED ale dać jej szeroki kąt padania jak w świetlówkach.

Myślałem, ale zacząłem to "rozkładać" matematycznie. Powe Ledy maja same z siebie teoretycznie soczewkę 120 stopni i z tego co widzę może i owszem zbiornik jest lepiej doświetlony, ale w samej zabudowie bardzo dużo światła idzie na jej ściany a nie do zbiornika. W głowie ustaliłem sobie, ze na diody których jest "dużo (9 i więcej)" daje soczewki 45 stopni, co przy wysokości 100cm od soczewki, na dnie daje nam teoretycznie 84 cm oświetlonej powierzchni. Przy soczewce 60 stopni (która chce dać na ledy których jest mniej) daje nam to 116 cm. Przy tej wysokości i gęstym ułożeniu ledów, czysto teoretycznie powinno się to dobrze mieszać, już zaraz pod tafla wody. Ale to teoria, a jak wyjdzie w praktyce czas pokaże. Przy soczewce 120 i wysokości 1m to jest prawie 3,5m przy dnie. Oczywiście jeśli dobrze to liczę

[chris_ek]

Mieszanie kolorów to jedno. Mi, czy też producentom, chodzi o to żeby poprzez odbicia wiązki światła od szyb otrzymać doświetlenie obszarów które przy świetle tylko od góry są zacienione.

[SHARK_2]

3 godziny temu, chris_ek napisał:

Mieszanie kolorów to jedno. Mi, czy też producentom, chodzi o to żeby poprzez odbicia wiązki światła od szyb otrzymać doświetlenie obszarów które przy świetle tylko od góry są zacienione.

Oczywiście ja tego nie neguje, i myślę, że powinno udać się to osiągnąć. Przy soczewce 120 wg mnie problem polega na tym, że spora część światła jest tracona w samym "powietrzu" zanim dotrze do zbiornika. Na wysokości 40cm od 1 leda (czyli w moim przypadku na tafli wody) masz już oświetlony o okrąg o promieniu 70 cm gdzie szerokość mojego zbiornika to 60 cm. Zobacz ile światła "w powierzu" jest "marnowane". To co ja chcę uzyskać to właśnie efekt odbicia od ścianek zbiornika. Przy soczewce 60 na tafli będę miał oświetlony okrąg o promieniu ok 23cm czyli prawie całą tafllę. Schodząc o ponad 10 cm pod taflę, zacznie się właśnie efekt odbijania wiązki od szyb (czyli dokładnie to co chcemy osiągnąć). Tak to przynajmniej "matematycznie" się prezentuje. A z ciekawości którzy producenci "idą w górę" z kątami soczewek? Może u nich jest to kwesta punktowego ułożenia ledów. Przyznam, że nie analizowałem innych lamp (bo mi się najzwyczajniej nie podobały) a może to błąd.

Edytowane 17 Stycznia 2023 przez SHARK_2 (wyświetl historię edycji)

[chris_ek]

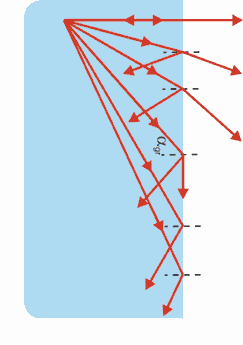

Wziąłem pierwszy lepszy obraz z sieci tylko dla zilustrowania. Moim zdaniem efekt odbicia jest tym lepszy im szerszy strumień świetlny wpadający do zbiornika. W Twoim przypadku efekt odbicia będzie powstawał tylko w dolnej części zbiornika.

Owszem jest to okupione większymi stratami i uzyskiwany w tych lampach PAR jest niższy, natomiast o wiele równiej rozłożony na powierzchni.

Co do producenta to właściwie jeden choć dwie marki: Radion G6 i AI Blade. Chyba także ATI Straton ma szeroki kąt padania strumienia.

[SHARK_2]

Wziąłem pierwszy lepszy obraz z sieci tylko dla zilustrowania. Moim zdaniem efekt odbicia jest tym lepszy im szerszy strumień świetlny wpadający do zbiornika. W Twoim przypadku efekt odbicia będzie powstawał tylko w dolnej części zbiornika.
Owszem jest to okupione większymi stratami i uzyskiwany w tych lampach PAR jest niższy, natomiast o wiele równiej rozłożony na powierzchni.
Co do producenta to właściwie jeden choć dwie marki: Radion G6 i AI Blade. Chyba także ATI Straton ma szeroki kąt padania strumienia.

Muszę w takim razie jeszcze o nich poczytać zanim fizycznie zamówię soczewki.

[Cheilon]

Ja mam belki orpheka i pierwsze co zrobiłem to wywaliłem soczewki - dużo lepiej oświetlone akwarium.

[SHARK_2]

Hej,
mam pytanie do bardziej doświadczonych i posiadających poniżej wymienione ryby. Z racji, że strasznie mi się podobają Xanthurum, Nigricans oraz Tominiensis, to czy będą one odpowiednie do mojego baniaka i obecnej już w nim Desjardinii i reszty obsady? Jeśli nie wszystkie to chociaż Nigricans i może Xanthurum?

[katani]

Tominiensis na pewno. Ogólnie wszystkie 3 albo się dogadają, się między sobą oraz z desjardini, albo będzie karate fish 4. Co ty tam jeszcze masz, bo mi się szukać nie chce

[SHARK_2]

Tominiensis na pewno. Ogólnie wszystkie 3 albo się dogadają, się między sobą oraz z desjardini, albo będzie karate fish 4. Co ty tam jeszcze masz, bo mi się szukać nie chce [emoji14]

2x Blazenek

8x Anthias

1x Desjardinii

1x Babka
