Lampa LED multicolor DIY by @magu

[magu]

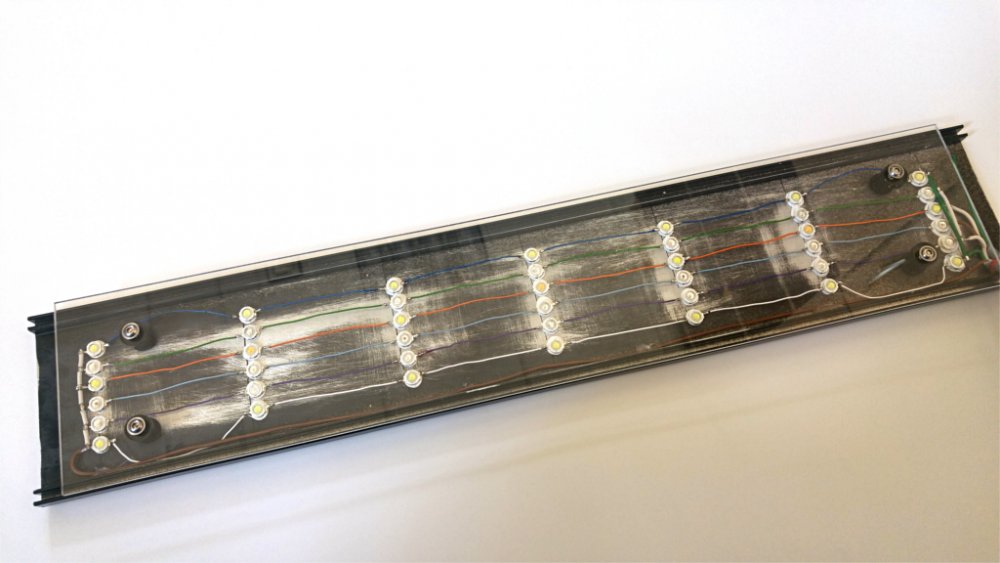

Lampka do mojego pięciolitrowego zbiornika. Właściwie nic wielkiego, zrobiona w kilka godzin, z czego najdłużej trwało klejenie, ale jakoś mi się bardzo podoba, to się pochwalę :).

Sterowanie oczywiście z http://magu.pl/aqma-led-control

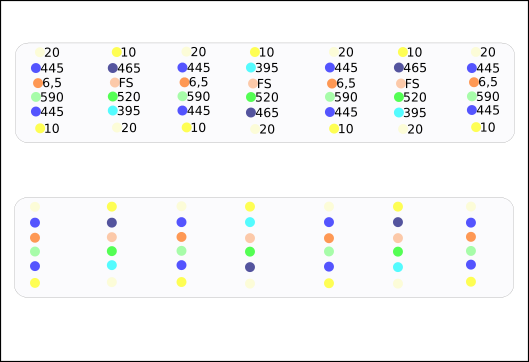

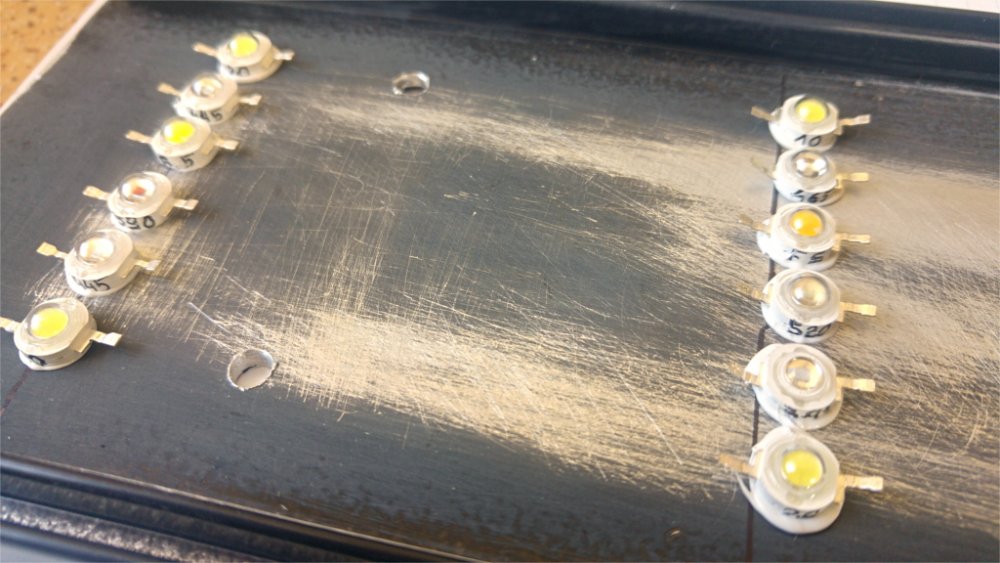

Diody 1W wysterowane na około 1/4 mocy:

• 6 500K
• 10 000K
• 20 000K
• 445nm
• 465nm
• 395nm
• 520nm
• 590nm
• Full Spectrum



Edytowane 30 Marca 2017 przez magu
65 000 na 6 500 :) (wyświetl historię edycji)

[tomcio]

No to poszedłeś szeroko  .  42 diody do pięciolitrowego zbiornika .... chyba jaszcze biurko oświetlasz . No i co to za diody 65 000K ?

T

Edytowane 30 Marca 2017 przez tomcio (wyświetl historię edycji)

[maciej01]

Pokaż jeszcze jak świeci.

[magu]

Eee, lampa ma około 10W, dodatkowo kanały są poskręcane, żeby mi się kolor podobał.

Dioda to 6 500K, za dużo zer :), już poprawiłem.

Edit. W wolnej chwili nagram filmik (zbiornik stoi w pracy).

[dadario]

A z ciekawości jaki driver to ogarnia??Czy raczej drivery???

[magu]

Z driverami jest małe zamieszanie... Z uwagi na to,  że zbiornik stoi w robocie i zdarza się że nie jest doglądany przez tydzień, dwa, nie mogłem sobie pozwolić na słabej jakości drivery, które się sfajczą w najmniej odpowiednim momencie, w grę wchodziły właściwie tylko Mean Welle, jednak dla kilku kanałów to już spory koszt, a zbiornik jest mocno budżetowy... Sterowanie zrobiłem więc napięciowe na mosfetach i jeszcze kilku szpargałach, akurat przy moim wysterowaniu lampy (1/4 mocy) było to możliwe i śpię spokojnie, a całkowity koszt to max 10zł.  Ale szczegółów nie wrzucę, żeby sobie ktoś kuku nie zrobił :).



[dadario]

Czyli jak zawsze Magia Maga :-P ale ważne że działa...

[big daddy]

Wygląda pro
Czekam na filmik.

Wysłane z galaktyki S6

[CNA]

nie będzie za ciepło?



edyta :

a, przepraszam nie doczytałem -> 1/4 mocy, ciekawy projekt

Edytowane 31 Marca 2017 przez CNA (wyświetl historię edycji)

[Wieczny]

Zapytam jako laik ale czy przy takiej lampie wystarczy dać szybę/plexe od dołu by nie chlapało na diody i można wieszać???

[Gość]

Ja mam już rok lampę diy bez osłony i nic się nie dzieje

Wysłane gołębiem pocztowym z pomocą Tapatalka.

[CNA]

a ja ponad 2

[Gość]

co najwyżej śrubki skorodują reszta to aluminium

[maciej01]

48 minut temu, fresz33 napisał:

Ja mam już rok lampę diy bez osłony i nic się nie dzieje

Wysłane gołębiem pocztowym z pomocą Tapatalka.


Do czasu. Też miałem bez osłony rok, może trochę dłużej, a lama jest oparta na koronie jakieś 11cm nad lustrem wody. Właśnie po tym czasie zauważyłem, że co niektóre diody słabiej świecą i odwróciłem lampę. Okazało się, że na diodach odkładała się sól i podstawki od diód też były aż zielone, skorodowane to samo na końcówkach kabli. Musiałem wymienić część diód, przewód i poprawić luty. Na radiatorze były aż wżery, tak  sól zaczęła go zjadać. Teraz mam osłonę z pleksi i nie ma już tego problemu, przynajmniej nie w takim stopniu jak było przedtem.

[Nilbul]

Bardzo fajny układ - zwłaszcza to przesunięcie białych. Niby proste ale ...

A masa (-) nie może iść po odbudowie?

[magu]

W prostocie siła :). Co do masy, to akurat w tej lampce wspólny jest plus, a masa jest kluczowana. Druga sprawa, aluminium się słabo lutuje.

[maciej01]

Czekamy na filmik lub zdjecia.

[mathom]

Magu, jak się sprawuje full spectrum ? daje w ogóle coś ? przerabiam teraz moją lampę i planowałem dodać na kanale czerwonym jedną FS (2x red 10W + 1x FS 10W). Zastanawiam się czy jest sens czy nie lepiej zamienić ją na niebieską.

[magu]

Ja FS skręciłem bardzo nisko, słabo mi się podoba, jakoś tak mdli kolory. Swoją drogą czerwoną też odradzam, bardziej proponuje coś w kierunku różowego.

[magu]

Film z działania lampy:
