Robótki z drukarki 3D

[Gość Paragon]

9 godzin temu, szutarek78 napisał:

Idąc za ciosem, udało mi się wymodelować kolejny filterek. Tym razem przepływowy. Konstrukcja wzorowana na filterku znanego producenta :). W stosunku do pierwowzoru wprowadzone zostało kilka zmian. Projekt na rurę 100mm.

Właśnie aktualnie powoli się drukuje

Macie jakiś ciekawe pomysły na sprzęty do akwarium  ?

Masakra ten już jest Pro , a ciekawe rzeczy to ostatnio taki jeden robił mieszasz magnetyczny super mu wyszło





[pokson]

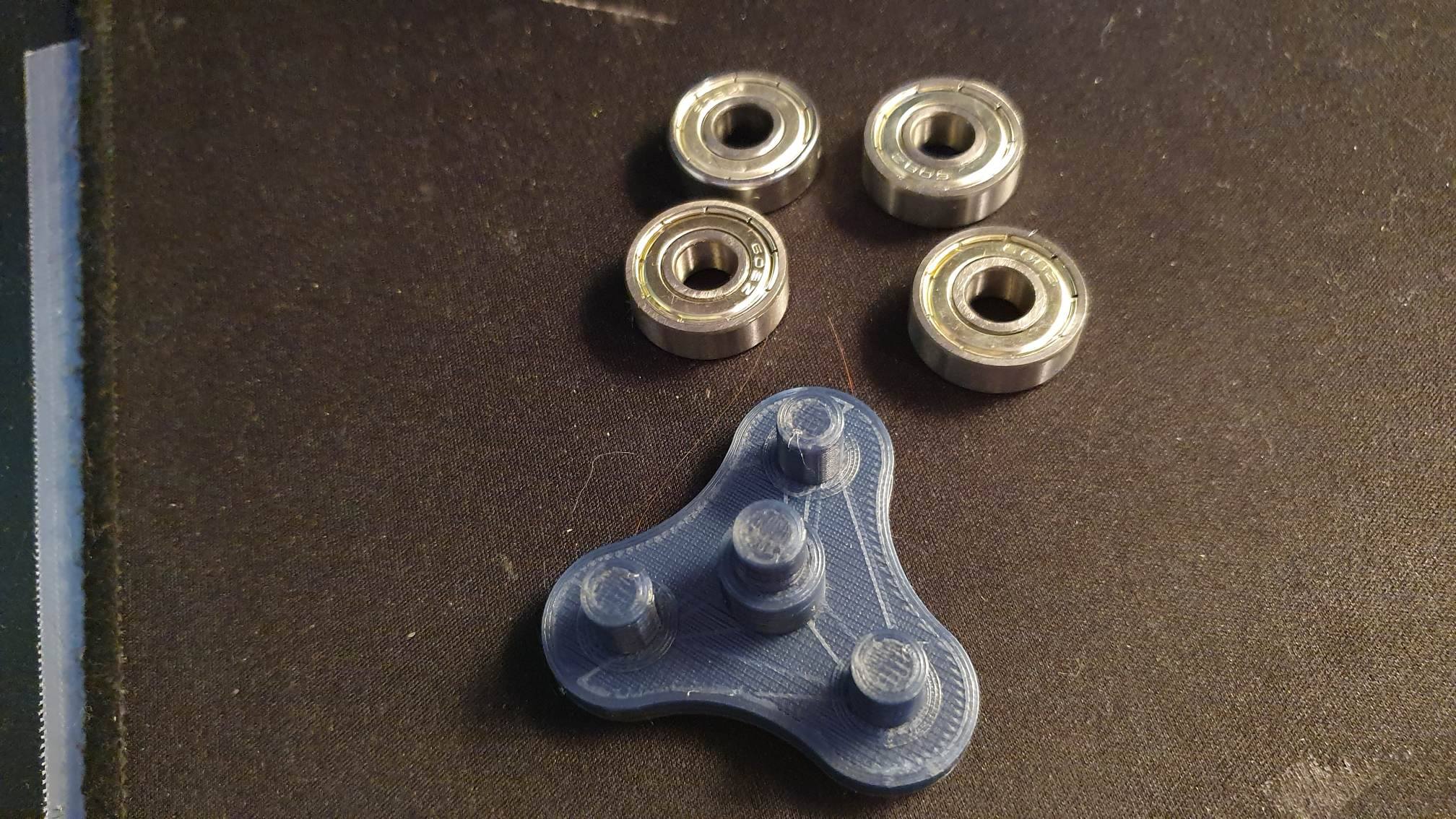

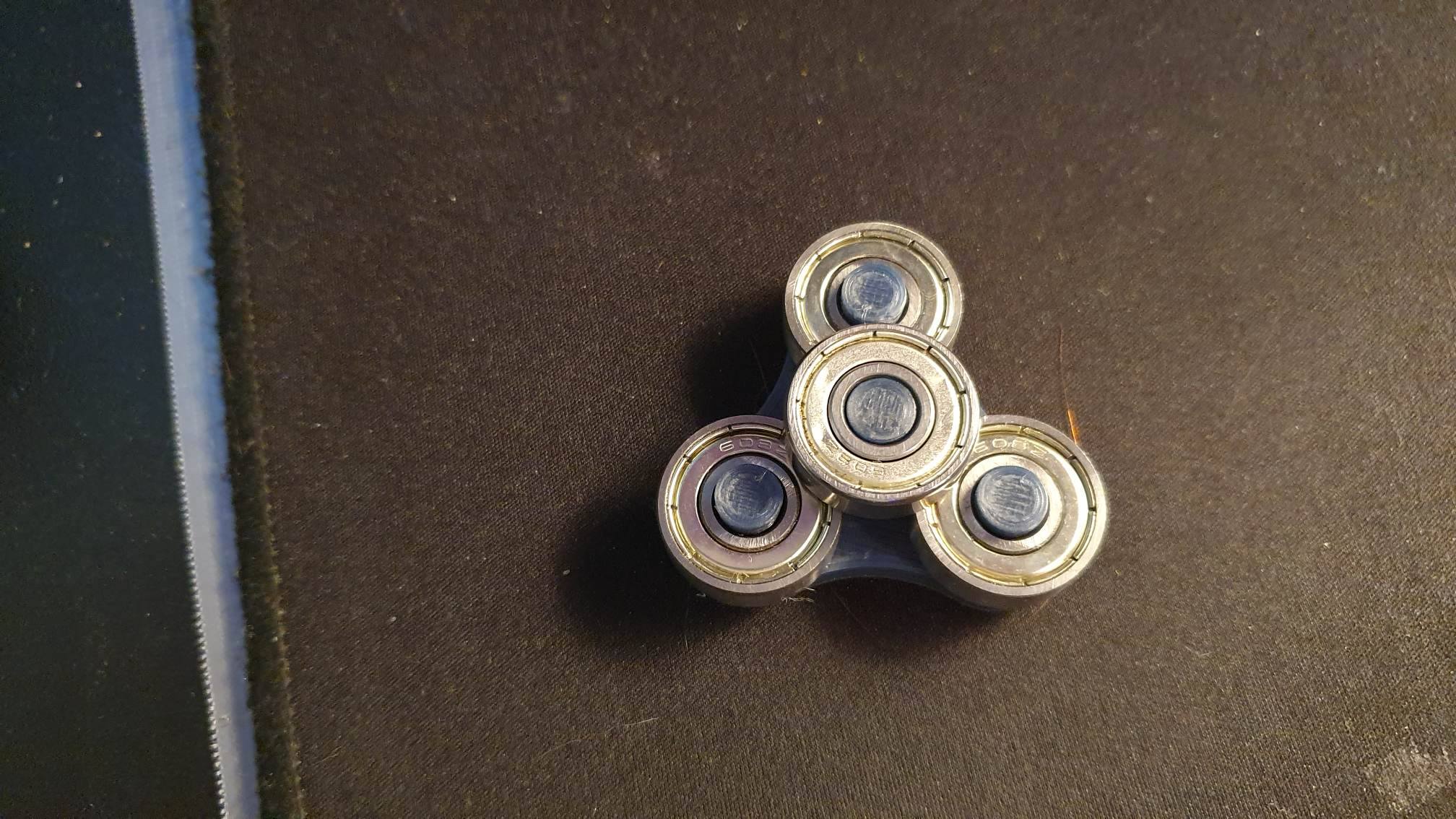

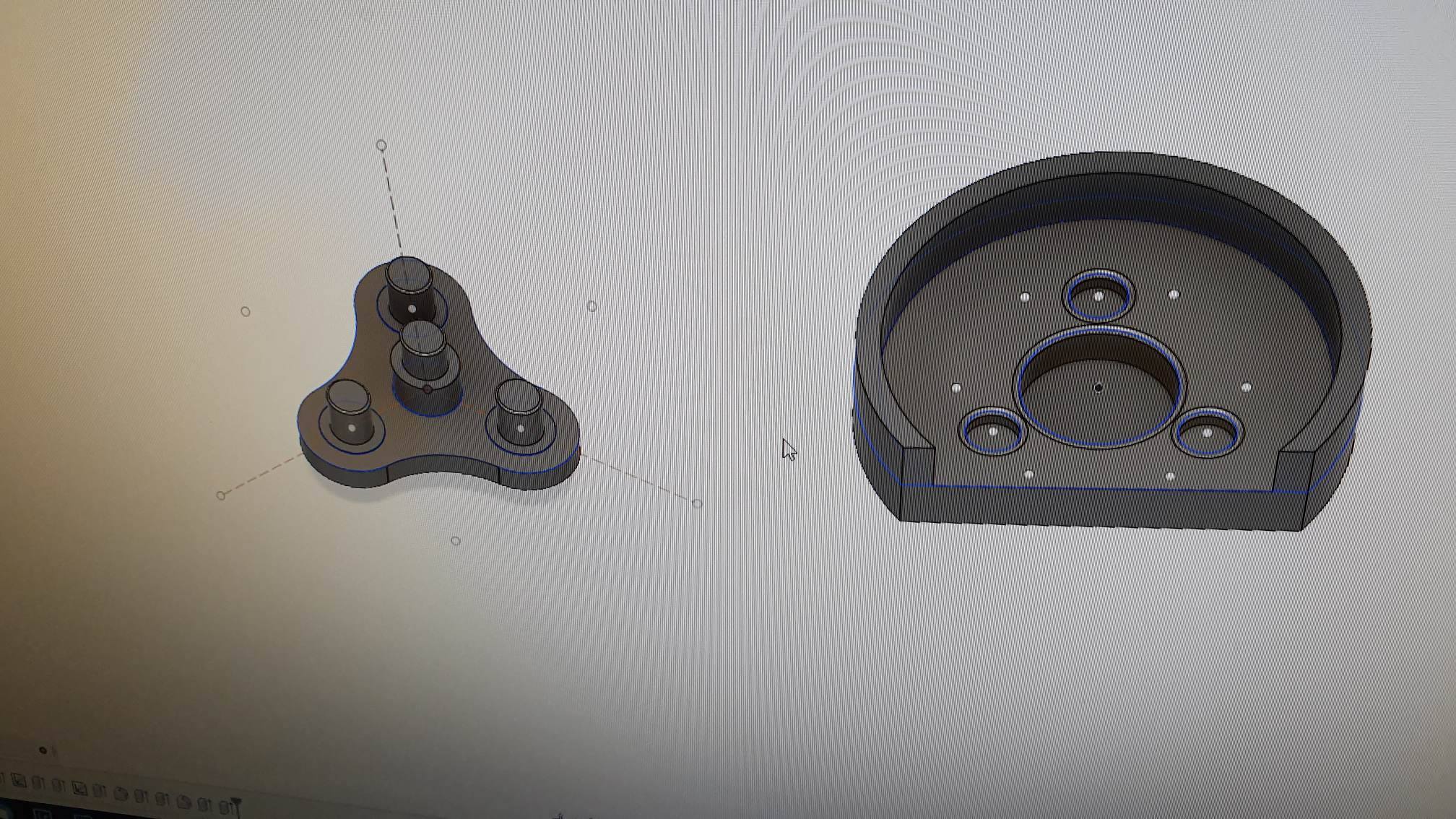

W wolnych chwilach ślęczę nad projektem pompy perystaltycznej na silniku krokowym nema17. Na dzień dzisiejszy prace wyglądają tak:



[rumik21]

W dniu 16.04.2019 o 23:03, szutarek78 napisał:

c za ciosem, udało mi się wymodelować kolejny filterek. Tym razem przepływowy. Konstrukcja wzorowana na filterku znanego producenta :). W stosunku do pierwowzoru wprowadzone zostało kilka zmian. Projekt na rurę 100mm.

Właśnie aktualnie powoli się drukuje

Macie jakiś ciekawe pomysły na sprzęty do akwarium

Extra filterek

Może jakiś jeszcze do Zeovit taki filtr. Bo rury zawsze można kupić

[Krzysiek K.]

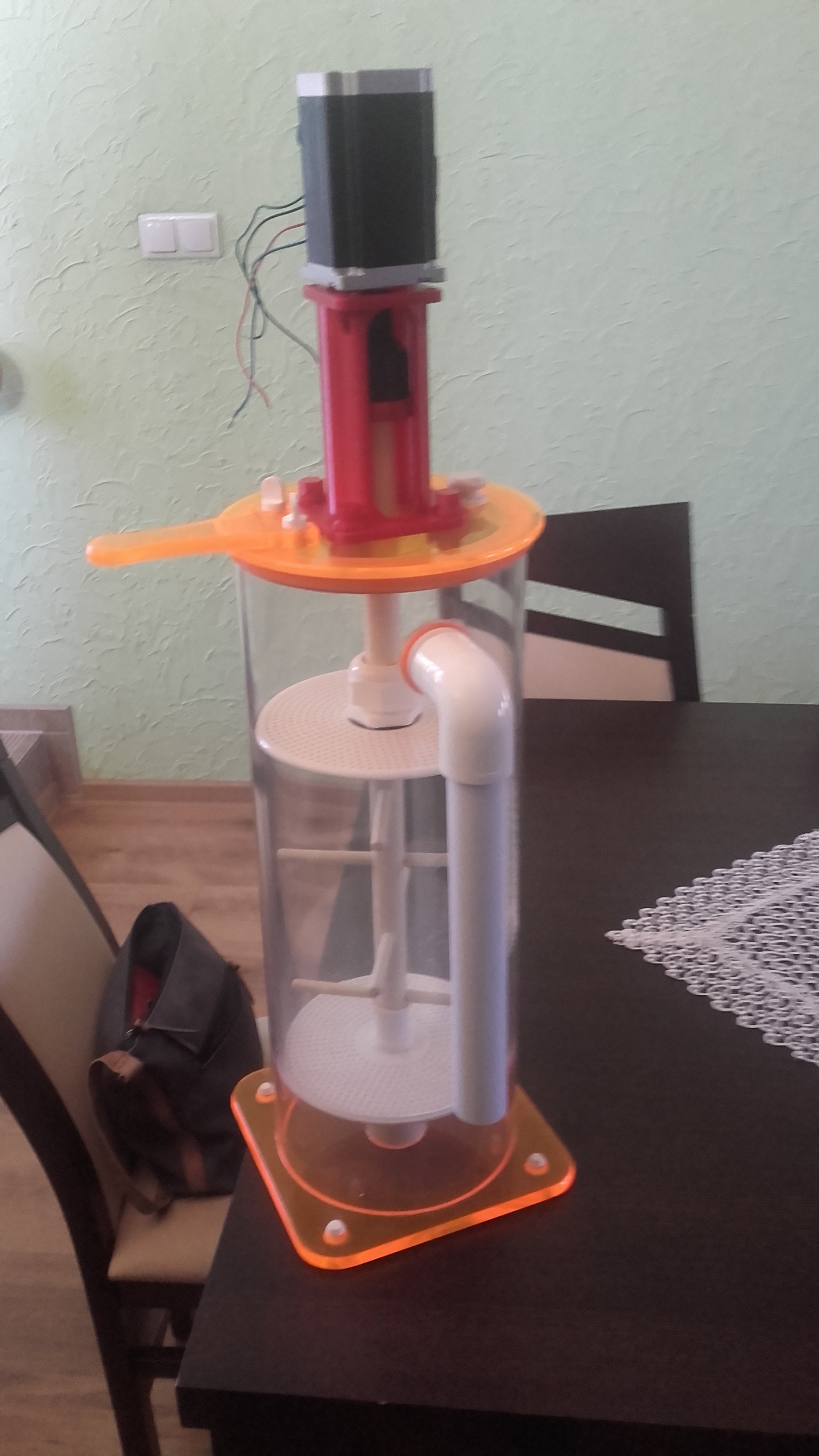

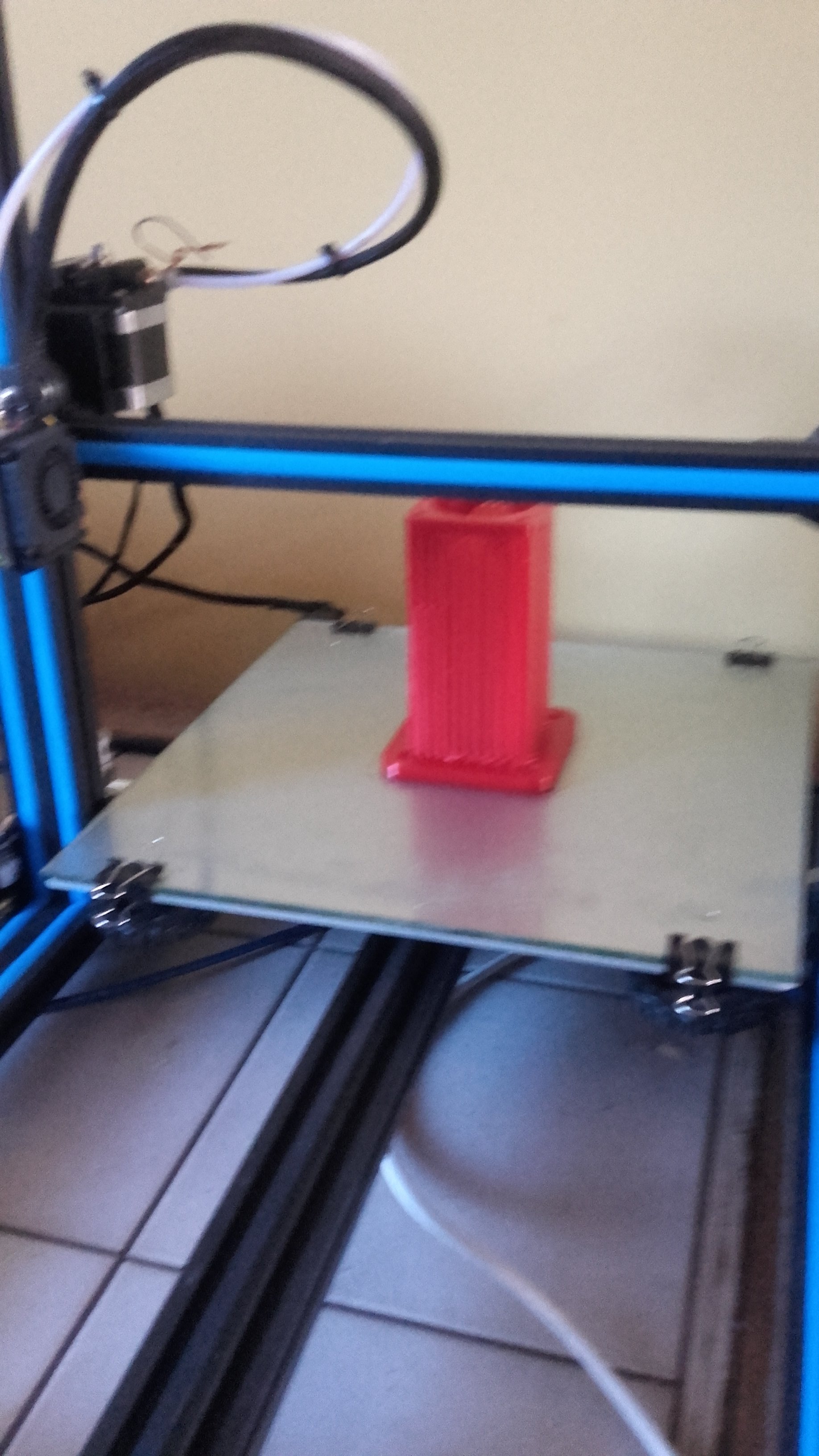

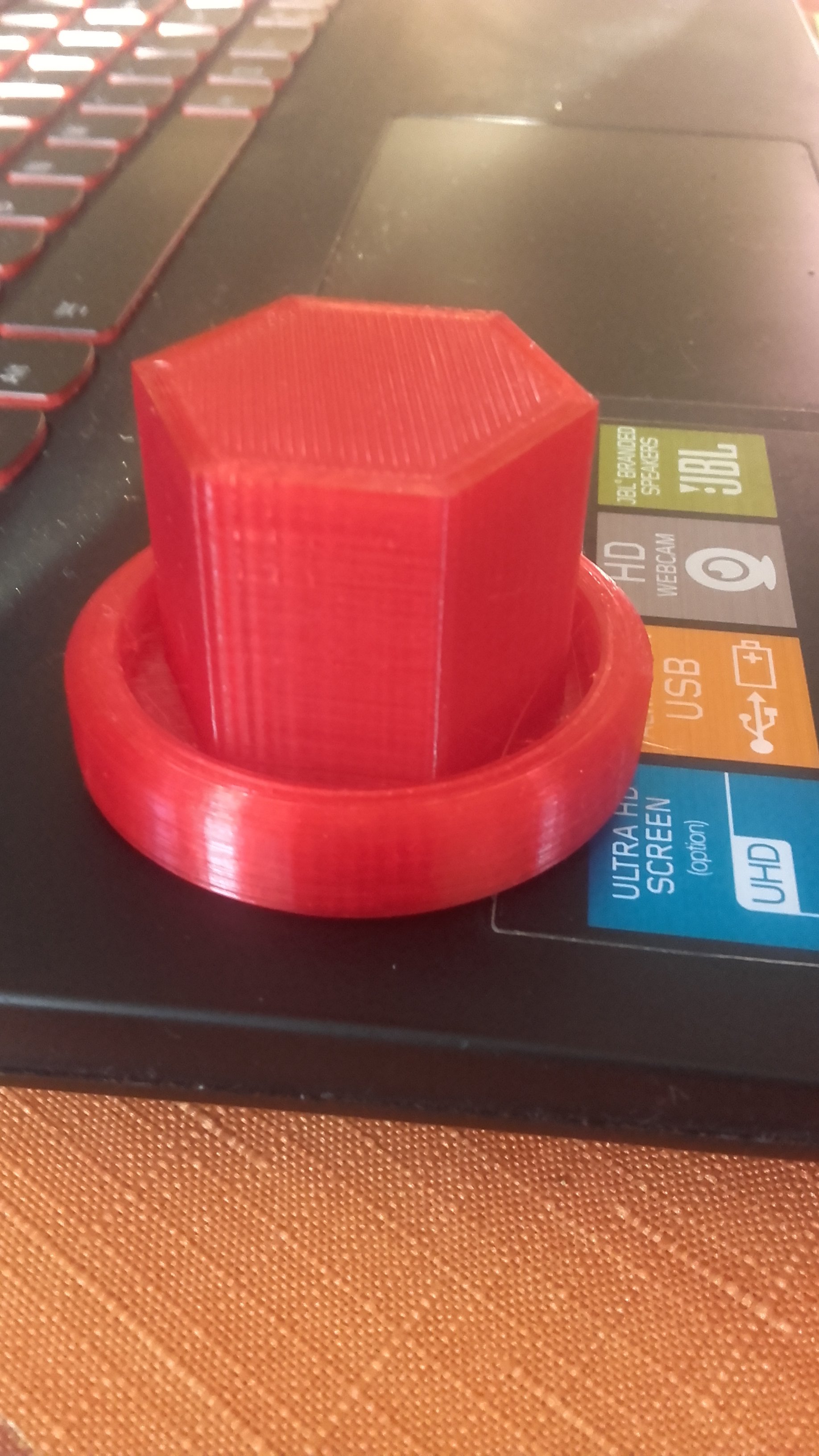

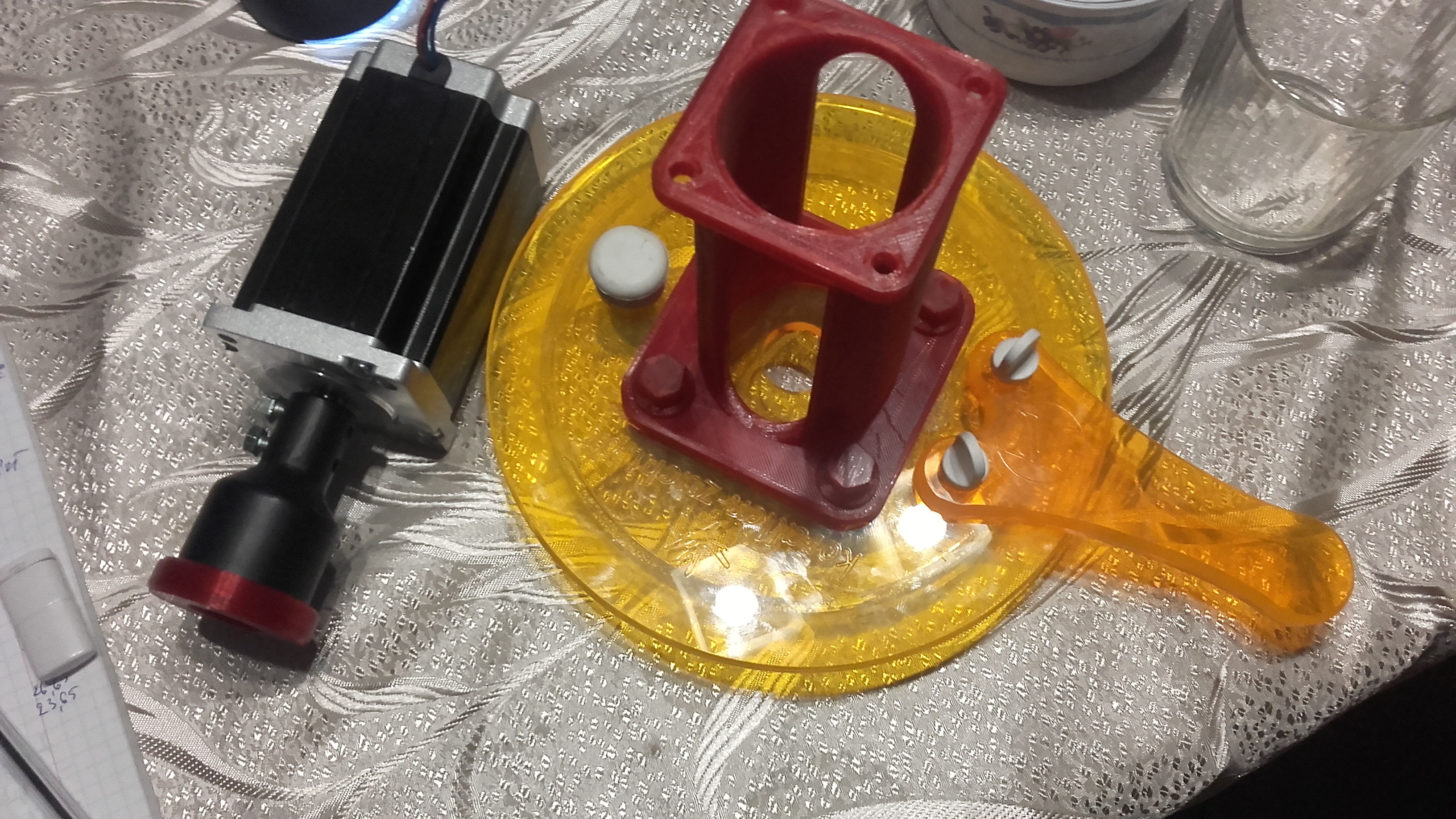

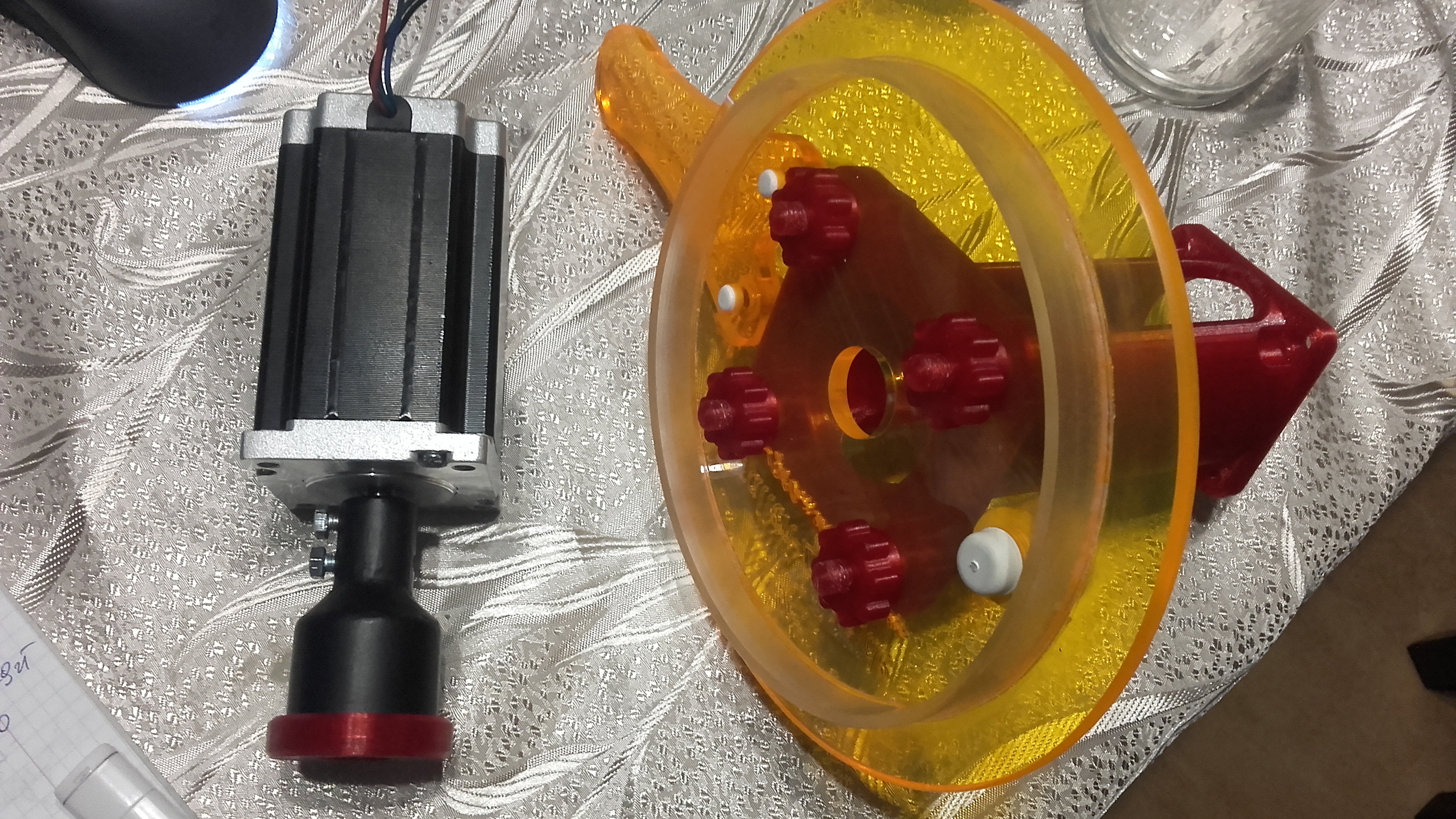

Prace pomału idą do przodu ,przeróbka filtra ręcznego  na zeolit od KZ na automatyczny z silnikiem krokowym i sterowaniem arduino.

[Gość Paragon]

ciekawy projekt robisz na silniku nema? jak bedziesz sterował?

[Krzysiek K.]

To są elementy całej układanki :

-silnik krokowy 4nm     http://sklep.cncprofi.com/silnik-krokowy-4-nm-4-a-60-60.html

-sterownik silnika  http://sklep.cncprofi.com/sterownik-silnika-krokowego-4-5a-50v-z-mikrokrokiem-cnc.html

-zasilacz stabilizowany http://sklep.cncprofi.com/zasilacz-impulsowy-48v-360w-7-5a-230v.html

-Płytka arduino

-Timer sekundowy

Silnik zastosowałem mocniejszy żeby później jeszcze raz nie kupować drugiego.Na płytce arduino jest zapisana sekwencja ruchów lewo prawo ,a po podaniu zasilania na cały układ wszystko śmiga jak orginał od KZ.Sprawdzałem na razie na sucho i działa.Myślę że z kamieniami też da radę bo silnik jest dość mocny .

Zasilaniem będzie sterował timer sekundowy bo nie chce aby prąd cały czas był w układzie , grzał silnik ,niepotrzebny pobór prądu.Timer sekundowy ma za zadanie włączać cały układ np:na 20 sekund co 3godziny  tak jak go nastawimy i ruszać złożem zeolitów.

Edytowane 23 Kwietnia 2019 przez Krzysiek K. (wyświetl historię edycji)

[Gość Paragon]

Pro

Aktualizuj jakby coś może warto nawet założyć oddzielny temat

[Puszek19]

Panowie jaki klej/silikon do  PLA ?

Musze połączyć dwa elementy ze sobą .

Edytowane 26 Kwietnia 2019 przez Puszek19 (wyświetl historię edycji)

[Gość Paragon]

27 minut temu, Puszek19 napisał:

Panowie jaki klej/silikon do  PLA ?

Musze połączyć dwa elementy ze sobą .

wszystko co stosujesz do plastików dobrze spisuje sie kropelka żelowa, lub żywica jak wygodniej

[Retor]

Dawno nie przeglądałem wątku a tu tyle się dzieje ;)

@szutarek78 - fajny projekt filtra, a jak ze szczelnością pokrywy? Na duże powierzchnie dobrze jest ustawić większy przepływ filamentu "flow" tak o 3-5%, co by szczelnie poprzyklejało poziome warstwy.

@pokson - korpus perystaltyka musisz zamknąć od dołu, zostawiając ciasne otwory na rurkę, do rurek musisz wcisnąć nyple tak żeby pompa nie miała jak pociągnąć/wypchnąć rurki ze środka, podczas pracy łożyska. Warto też wyprofilować korytko pod rurkę, która pracuje pod łożyskiem, tak aby po ściśnięciu optymalnie się ułożyła w korytku (zaznaczone na czerwono), bo inaczej będzie się przemieszczać po za łożysko i prędzej czy później przestanie działać. Przerabiałem ten temat już kiedyś :)



Co do klejów to też używałem tych co @Paragon ale znalazłem jeszcze lepsze. Cenowo wychodzą podobnie ale wiązanie wydruków nie porównywalnie lepsze. A do trudno klejących się powierzchni warto zaopatrzyć się w aktywator (trzeci link). Ja osobiście aktywuje wszystkie powierzchnie przed klejeniem cyjanoakrylami bo to gwarantowane powiązanie.

https://klejeuv.pl/produkt/unimer-509-20g/

https://klejeuv.pl/produkt/klej-ca-unimer-584-50ml/

https://klejeuv.pl/produkt/aktywator-200c-200-ml/





[Gość Paragon]

Ty widzę tez się nie nudzisz hehe

[Retor]

Jak tu się nudzić mając drukarki 3D

[Gość Paragon]

3 godziny temu, Retor napisał:

Jak tu się nudzić mając drukarki 3D

[MiroZ]

A to moje wypociny  ,dozownik na sterowniku Aquma. Pompki u góry 5-40ml/min   u dołu 19-100ml/min.

[Gość]

Bardzo ładnie wyszło

Wysłane z mojego LG-H815 przy użyciu Tapatalka

[Gość Paragon]

W dniu 6.07.2019 o 01:52, MiroZ napisał:

A to moje wypociny  ,dozownik na sterowniku Aquma. Pompki u góry 5-40ml/min   u dołu 19-100ml/min.

Pierwsza klasa jak ze sklepu

[chwialek]

Da się jeszcze minimalnie poprawić estetykę zgrywając śruby od obudowy z tymi przykręcającymi pompy ...

@MiroZ
Na tyle jest jakiś wieszak aby całość zawiesić na ścianie szafki?  Czy raczej jest to wersja wolnostojąca ?
Ale wizualnie czapki z głów piękny projekt i ukazanie iż DIY może być ładniejszy niż gotowiec.

[MiroZ]

5 godzin temu, chwialek napisał:

Da się jeszcze minimalnie poprawić estetykę zgrywając śruby od obudowy z tymi przykręcającymi pompy ...

@MiroZ
Na tyle jest jakiś wieszak aby całość zawiesić na ścianie szafki?  Czy raczej jest to wersja wolnostojąca ?
Ale wizualnie czapki z głów piękny projekt i ukazanie iż DIY może być ładniejszy niż gotowiec.

Nie ma śrub w obudowie tylko te podtrzymujące pompki.

Z tyłu są otwory do zawieszenia  w szafce.

[chwialek]

A faktycznie to są diody sygnalizujące działanie pompki... no to nie ma się do czego czepić full profeska

[MiroZ]

57 minut temu, chwialek napisał:

A faktycznie to są diody sygnalizujące działanie pompki... no to nie ma się do czego czepić full profeska

Dzięki :)

[Retor]

@MiroZ dozownik pierwsza klasa A te perystaltyki to co to za modele?
Ciekawe i niedrogie pompy mają tutaj - https://www.aksotronik.com.pl/silniczki-elektryczne-dc/do-cieczy/
Ale perystaltyków raczek brak...



[Gość]

16 minut temu, Retor napisał:

@MiroZ dozownik pierwsza klasa A te perystaltyki to co to za modele?
Ciekawe i niedrogie pompy mają tutaj - https://www.aksotronik.com.pl/silniczki-elektryczne-dc/do-cieczy/
Ale perystaltyków raczek brak...



Jak jak szukałem do mojej maszynki to tylko na aliexpres, tam jest tego masa....

[MiroZ]

Ja kupiłem na Ebay:

https://www.ebay.com/itm/12V-300mA-D2-2-4-D4-3-5mm-Dosing-Pump-Peristaltic-Head-For-Lab-Chemical-Water-CO/292246545376?hash=item440b4063e0:m:mnbwe0YY8Rjjj3qsxqli7gw

[pokson]

Panowie, próbował któryś drukować  tę dysze? https://www.thingiverse.com/thing:2956286

[Tester]
