Sagerrak1

Chińska belka LED - kto miał, ma?

Recommended Posts

Jeśli ktokolwiek z Was moi drodzy posiada taką, lub podobną lampę - proszę o pomoc. Jakie parametry ma zasilacz : napięcie [V] i natężenie [mA].

176,53 zł  21%OFF | 1pc 54 W/81 W/108 W wodoodporna IP65 wodoodporne oświetlenie led do akwarium Bar bary taśmy do rafy koralowej akwarium z roślinami lampa
https://a.aliexpress.com/4ks6JF9O




Share this post


Link to post
Share on other sites
10 godzin temu, Sagerrak1 napisał:

Jakie parametry ma zasilacz




Share this post


Link to post
Share on other sites

Też się nad nią zastanawiam ale chyba nie idzie jej podpiąć pod sterowanie aby były wschody i zachody?

Share this post


Link to post
Share on other sites
Godzinę temu, Konrad_Wwa napisał:

Też się nad nią zastanawiam ale chyba nie idzie jej podpiąć pod sterowanie aby były wschody i zachody?

Po to właśnie pytam. Ja zamierzam przerobić na aqmę.

@norbi2222 Dzięki. Nie zaglądałeś do środka? Strasznie szeroki zakres. Nie wiem co zakładać, ale to chyba wygląda, jakby były 4 równoległe szeregi po 9 diod. Wtedy byłoby po 350mA na diodę, tylko napięcia jakieś niskie.

@Konrad_Wwa

Zawsze możesz np 4 takie belki podpiąć pod 3 czasówki i sobie zrobić najprostsze wschody zapalając po 1.

Edited by Sagerrak1 (see edit history)

Share this post


Link to post
Share on other sites
Godzinę temu, Sagerrak1 napisał:

Nie zaglądałeś do środka?

Nie zaglądałem do środka, nie maiłem takiej potrzeby. Te listwy w oświetleniu mojego  akwarium to tylko dodatek do T5.

Share this post


Link to post
Share on other sites

w opisie czytamy :



54 W Led Akwarium Światło bar

Moc znamionowa: 54 W

Rzeczywisty pobór mocy: (około) 30 w ± 3%

81 W Led Akwarium Światło bar

Moc znamionowa: 81 W

Rzeczywisty pobór mocy: (około) 40 w ± 3%

108 W oświetlenie led do akwarium bar

Moc znamionowa: 108 W

Rzeczywisty pobór mocy: (około) 60 w ± 3%

a jak powiększysz fotkę

1pc-54-W-81-W-108-W-wodoodporna-IP65-wod

to belka składa się przede wszystkim z profilu alu , podstawki/radiatora led  i ledów 3W, (do tego soczewki zaślepki i mocowanie)

radiatora/podstawki np. takiej

https://allegro.pl/oferta/radiator-baza-pcb-15cm-na-6xled-1w-3w-5w-7364640581

4f7e10b540998eed7064025d51c9

w/g mnie na 6 diod najlepszy bo zasilacz 24V spokojnie daje radę

do tego diody i profil np. taki

https://allegro.pl/listing?string=profil led wide&bmatch=baseline-cl-dict43-uni-1-1-1127

zasilacz drivery  .. i masz belkę z kanałami i kolorami ledów jakie chcesz dokładasz sterowanie i masz "cacy"

do profilów oczywiście są pleksi matowe lub przezroczyste , zaślepki i mocowania - do kupienia osobno lub w komplecie - zależy który sprzedawca



Share this post


Link to post
Share on other sites

Złożenie samemu tej belki to podobny koszt jak tej z linka na aliexpress, sam taką zamówiłem parę dni temu. Posiadam juz dwie belki orphek blueplus i na moje to dokładnie to samo a za orpheka płaciłem 2x tyle...

Share this post


Link to post
Share on other sites
44 minuty temu, grzegorz.k napisał:

Złożenie samemu tej belki to podobny koszt

jak zamówisz części z chin to wyjdzie taniej

a jak się coś zepsuje to sam naprawisz - bo wiesz co i jak

Share this post


Link to post
Share on other sites

Panowie.

Profil WIDE to przede wszystkim jest za niski, nie mieści soczewki. Tak głębokiego profilu jak w chińskich belkach/orphekak nie znalazlem do kupna na metry. Chińska belka ma więcej aluminium niż wide, wymagałby zatem doklejenia radiatora, tak, są takie. Musiałbym robić zaślepki na wymiar, dokupić soczewki etc.

@silvia już to liczyłem, albo dopłacę, albo zyskam kilka PLN. Lubię DIY ale szkoda mi czasu. Sterowanie mam gotowe, wymienię zasilacz drivery i mam sterowaną belkę gotową, bez lepienia, docinania i długiej listy zakupów.

Aczkolwiek wolałbym PCB na 6 diod jakie pokazałeś niż to co jak wynika z logiki jest w chińskiej belce - PCB na 9 diod.

Share this post


Link to post
Share on other sites
3 godziny temu, Sagerrak1 napisał:

 jest za niski, nie mieści soczewki.

może takie mogły by się zmieścić ?

https://allegro.pl/oferta/kolimator-soczewka-power-led-mini-90-stopni-7373609600

albo profil .. głęboki :)

https://allegro.pl/kategoria/oswietlenie-akcesoria-i-osprzet-oswietleniowy-5321?string=Profil Led głęboki&bmatch=baseline-dict43-hou-1-1-1127



jest też inna opcja : zamiast diod 3W (mocno jak z opisu wynika skręconych)

dać sztywną taśmę led na 12V (profil WIDE mieści 2 sztuki obok siebie)

np.

https://allegro.pl/oferta/sztywna-tasma-5630-72-led-niebieska-blue-12v-7466174946







Edited by silvia (see edit history)

Share this post


Link to post
Share on other sites
15 minut temu, silvia napisał:

może takie mogły by się zmieścić ?

https://allegro.pl/oferta/kolimator-soczewka-power-led-mini-90-stopni-7373609600

albo profil .. głęboki :)

https://allegro.pl/kategoria/oswietlenie-akcesoria-i-osprzet-oswietleniowy-5321?string=Profil Led głęboki&bmatch=baseline-dict43-hou-1-1-1127



jest też inna opcja : zamiast diod 3W (mocno jak z opisu wynika skręconych)

dać sztywną taśmę led na 12V (profil WIDE mieści 2 sztuki obok siebie)

np.

https://allegro.pl/oferta/sztywna-tasma-5630-72-led-niebieska-blue-12v-7466174946







Tak na szybko, bo darzę Cię szacunkiem i sympatią, ale polemika musi być, bo sam to lubisz i Ty zaczynasz.

Kolimator - miałem, mam wide, nijak się nie zmieści.

Głęboki profil, to 16mm szerokości zewnętrznej - ergo bez PCB - mało alu, mała powierzchnia na przyjęcie ciepła. Znów doklejanie radiatora.

Taśmy do doświetlania głębszych warstw akwarium? Może ktoś, nigdy ja.



Podsumowując, w tym, jak i wielu innych przypadkach, z moimi wymaganiami - DIY będzie drogie, a zawsze jest czaso- i "WKU*RWO"-chłonne. Dla mnie czas to pieniądz, mam oba w deficycie :)

Robiąc to częściowo DIY, kupując tą belkę, zmieniając diody i sterowanie otrzymam belkę jak Orphek ale z pełną funkcjonalnością Aqmy, za ułamek ceny orpheka... I od razu "dopicowaną" o uchwyty, zaślepki etc.

Share this post


Link to post
Share on other sites
może takie mogły by się zmieścić ?
https://allegro.pl/oferta/kolimator-soczewka-power-led-mini-90-stopni-7373609600
albo profil .. głęboki
https://allegro.pl/kategoria/oswietlenie-akcesoria-i-osprzet-oswietleniowy-5321?string=Profil Led głęboki&bmatch=baseline-dict43-hou-1-1-1127

jest też inna opcja : zamiast diod 3W (mocno jak z opisu wynika skręconych)
dać sztywną taśmę led na 12V (profil WIDE mieści 2 sztuki obok siebie)
np.
https://allegro.pl/oferta/sztywna-tasma-5630-72-led-niebieska-blue-12v-7466174946



Czy taka taśmą można sterować tzn. zrobić wschody, zachody? Mnie akurat tylko to interesuje i żeby mi delikatnie boki doświetliła, więc może w cenie jednej belki uda się zrobić 2?:)

Share this post


Link to post
Share on other sites
59 minut temu, Konrad_Wwa napisał:

Czy taka taśmą można sterować tzn. zrobić wschody, zachody? Mnie akurat tylko to interesuje i żeby mi delikatnie boki doświetliła, więc może w cenie jednej belki uda się zrobić 2?:)

oczywiście np tym  https://allegro.pl/oferta/sterownik-led-zmierzch-swit-programowalny-usb-12v-6132922096

to przykład bo ceny są różne

11 godzin temu, Sagerrak1 napisał:

Głęboki profil, to 16mm szerokości zewnętrznej - ergo bez PCB - mało alu, mała powierzchnia na przyjęcie ciepła. Znów doklejanie radiatora.

ee tam - tego zobacz

https://allegro.pl/oferta/profil-led-wpuszczany-inso-szeroki-gleboki-1m-7886462002

tylko cena .. trochę "nie tego" :)





11 godzin temu, Sagerrak1 napisał:

Robiąc to częściowo DIY, kupując tą belkę, zmieniając diody i sterowanie otrzymam belkę jak Orphek ale z pełną funkcjonalnością Aqmy, za ułamek ceny orpheka... I od razu "dopicowaną" o uchwyty, zaślepki etc.

tu się zgadzam w 100% :P

Share this post


Link to post
Share on other sites

No więc przyszła belka. Jedyny plus że przesyłka z Czech (do wyboru w zakupach) i szła jedynie 2dni robocze (zamówiłem w czwartek) dzisiaj przyszła.

Na pierwszy rzut oka wygląda dobrze, wykonanie niczego sobie no ale diabeł tkwi w szczegółach, co w tym przypadku jest kluczowe do funkcjonalności :) Zaznaczam że kupiłem ją ponieważ posiadam dwie belki orphek bluesky tej samej długości i teoretycznie miała to być ta sama belka ponieważ producent na aliexpress podaje dokładnie jak Orphek:

"Moc znamionowa 108W, w rzeczywistości  pobór mocy ok 60W"

Więc orpheka belka jest nieco szersza i wyższa, wykonana z grubszego profilu (ma więcej żeberek) i widać że jest wodoodporna, solidne łączenia. Chińczyk ma widoczne śrubki, niby solidny no "ale".

Soczewki w lampach raczej takie same, może z innym kątem świecenia ale tego nie jestem w stanie stwierdzić jakim.

No ale najważniejsze Orphek świeci "na oko" 2 x jaśniej od chińczyka, uwaga pomimo opisu parametrów identycznego z belką Orpheka!

Zacząłem więc się przyglądać zasilaczowi i mamy odpowiedź, belka orpheka ma prawie 1,5 x większy zasilacz, oczywiście dużo większej mocy wyjściowej DC30-65V, a chińczyka zasilacz ma moc wyjściową DC20-33V

No nic, oszczędność nie opłaciła się tym razem, zastanawiam się tylko czy nie reklamować tego produktu bo ewidenetnie co innego podają w opisie a co innego sprzedają.



Edited by grzegorz.k (see edit history)

Share this post


Link to post
Share on other sites
2 godziny temu, grzegorz.k napisał:

 prawie 1,5 x większy zasilacz, oczywiście dużo większej mocy wyjściowej DC30-65V, a chińczyka zasilacz ma moc wyjściową DC20-33V

to nie moc a samo napięcie (V) - moc to napięcie X (razy) natężenie (A)

czyli możesz mieć zasilacz 100V 1A a ja np. 50V ale 4A - i mój będzie miał 2x większą moc

to co napisałeś to info że zasilacz/driver pracuje w zakresie napięć od - do

3 godziny temu, grzegorz.k napisał:

 DC30-65V,

to zasilacz od belki 120 i ma prąd 900mA ?

zasilacz od chińczyka daje 1,4A

(o ile dobrze pamiętam )

Share this post


Link to post
Share on other sites
1 godzinę temu, silvia napisał:

to nie moc a samo napięcie (V) - moc to napięcie X (razy) natężenie (A)

czyli możesz mieć zasilacz 100V 1A a ja np. 50V ale 4A - i mój będzie miał 2x większą moc

to co napisałeś to info że zasilacz/driver pracuje w zakresie napięć od - do

to zasilacz od belki 120 i ma prąd 900mA ?

zasilacz od chińczyka daje 1,4A

(o ile dobrze pamiętam )

Tak, belka Chińczyków ma 1,4A.

napięcie jest istotne przy doborze długości szeregu diod LED, drugi parametr to natężenie podane w [A] lub [mA] dopiero to razem składa się w ogólną moc [W].

Zanim zareklamujesz, sprawdź rzeczywisty pobór, bo moc z obliczeń wychodzi ok 47W / sprawność zasilacza i pobór wyjdzie ok 60W :)

Mi to wsio ryba z zasilaniem, bo i tak do wybebeszenia idzie, martwi jednak brak "mięsa", trzeba będzie pilnować temperatury pracy...

Podasz natężenie z zasilacza orphek?

 @grzegorz.k

Edited by Sagerrak1 (see edit history)

Share this post


Link to post
Share on other sites

Zasilacz orphek

DC30-65V 1.0A 65watt max 85Watt (tak jest napisane)

chinczyk

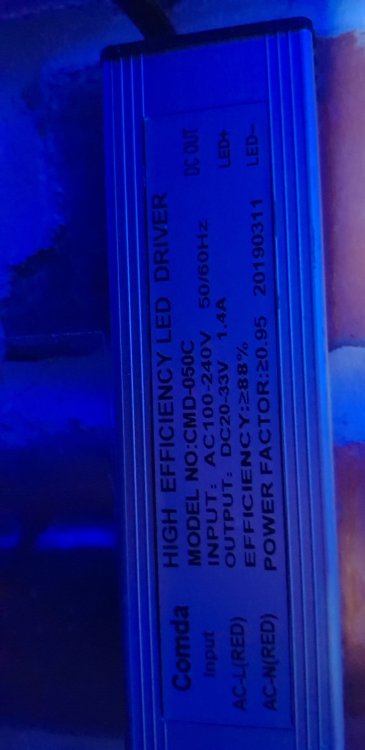

DC20-33V 1.4A ale nie podane ile max Watt ale jeśli to volt x amper to rozumiem że 33x1,4 =46watt max pewnie te 60watt?



4 minuty temu, Sagerrak1 napisał:

Tak, belka Chińczyków ma 1,4A.

napięcie jest istotne przy doborze długości szeregu diod LED, drugi parametr to natężenie podane w [A] lub [mA] dopiero to razem składa się w ogólną moc [W].

Mi to wsio ryba z zasilaniem, bo i tak do wybebeszenia idzie, martwi jednak brak "mięsa", trzeba będzie pilnować temperatury pracy...

Podasz natężenie z zasilacza orphek?

 @grzegorz.k

Obawiam się że będzie się grzało jak wysterujesz mocniej, najwyraźniej chonczycy to sprawdzali i tak wysterowali.
Podobnie tłumaczą w orpheku że sterowali natężenie prądu do grzania belki i wydajności lampy.

Share this post


Link to post
Share on other sites
4 minuty temu, grzegorz.k napisał:

Zasilacz orphek

DC30-65V 1.0A 65watt max 85Watt (tak jest napisane)

chinczyk

DC20-33V 1.4A ale nie podane ile max Watt ale jeśli to volt x amper to rozumiem że 33x1,4 =46watt max pewnie te 60watt?



Obawiam się że będzie się grzało jak wysterujesz mocniej, najwyraźniej chonczycy to sprawdzali i tak wysterowali.
Podobnie tłumaczą w orpheku że sterowali natężenie prądu do grzania belki i wydajności lampy.

Maxów żadnych nie licz, to ślepy zaułek. Bez pomiarów realnych wartości i bez sprawdzenia jakości diod to możemy dalej Chińczykom wierzyć w bajki :)

Masz rację, wysterowane zbyt mocno będzie się grzało.

Klasy orpheka pewnie się nie osiągnie bo po prostu profil zbyt biedny, ale wiem co robię :).



podeślij mi proszę te obiecane fotki razem z jakimiś fotkami orpheka .

4 godziny temu, Konrad_Wwa napisał:

Dzięki za podzielenie się info, będziesz dorabiał sterowanie czy jednak pass?

To ja zamierzałem dorabiać sterowanie. I raczej tak... Ale czasu brak, zobaczymy kiedy.

Share this post


Link to post
Share on other sites

Jakby kogoś interesowało, to zamówiłem belkę 81W z myślą o rozłożeniu na części pierwsze i przerobieniu.

Postaram się na dniach o jakieś zdjęcia, ale na wstępie:

A. Profil aluminiowy ma szybę przyklejoną, i to tak, że ciężko będzie wyciąć.

B. Nie wiem, na co ja w ogóle liczyłem, ale cała płytka montażowa/PCB jest w jednym kawałku, ścieżki kolejnych następujących po sobie szeregów są ukryte. Na nieszczęście dla tych, co kupią by używać - PCB nie jest wklejone, jest wsunięte w profil na jakiejś paście termo dosyć luźno i niestarannie (pokrycie kontaktu pastą słabe). Dla mnie to akurat ok, bo w najgorszym wypadku mam profil pod nową konstrukcję bez konieczności usuwania kleju.

C. Dla belki 81W napięcie mierzone na wejściu na płytkę wynosi 26,8V. Każda dioda zmierzona podczas pracy pokazuje 3V. Potwierdza to, że są 3 szeregi po 9diod. Zasilacz jest opisany jako 880mA ... Z moich obliczeń (a elektronikiem nie jestem, za błędy nie odpowiadam :)) wynika zatem, że moc przypadająca realnie na każdą z diod jest mniejsza niż 1W.



Nie chcę jej użyć jako mocnego źródła światła, a do podbicia fluo, bo ROBI ROBOTĘ w tym zakresie ( nie wiedziałem nawet, że niektóre z moich korali są fluo - ta belka dopiero to odkryła). Dlatego nawet tak skromna moc, będzie dla mnie do zniesienia... Gdybym tylko mógł nią sterować.

Tu pojawia się pytanie... Czy za driverem prądowym, mogę zastosować kolejny driver?

Ten, zasilający belkę ma opis: 20-33V i 880mA przy 88% wydajności. Jeśli przetnę obwód za wyjściem drivera i wstawię driver 1000mA np:

https://aqma.pl/index.php?route=product/product&path=61_62&product_id=74

Wysterowany przez AQMA LED controll to:

1. Czy, a raczej co spalę w ten sposób? :)

2. Dokładany Driver jest step down, to co się będzie działo, jeśli zostanie ustawiony na 100% (1A) a na wejściu dostaje tylko 0,88A? Konsekwencje?

3. Czy nie jest tak, że przy wysterowaniu drugiego drivera na 1% pierwszy podbije napięcie do max swoich możliwości (33v) żeby utrzymać swoje 880mA... i drugi driver cały ten nadmiar będzie oddawał w postaci ciepła? (Jakich temperatur można by się spodziewać w kategoriach bezpieczne/niebezpieczne)

@magu @ktokolwiek ?

Share this post


Link to post
Share on other sites

@magu

Mailowo udzielił mi informacji, że nie można zastosować drivera za driverem.

Lubię od czasu do czasu coś popsuć, ale tu akurat się posłucham.

Niebawem przeróbka na sterowanie Aqmą

DIODY Royal blue w tej belce mają chipy 45mil, niestety nie mam zielonego pojęcia jak rozróżnić, czy katalogowo to są 3W czy 1W diody.

Mam 3w bridgelux wygląda identycznie poza oznaczeniem na nóżce. Chińskie mają XY.

Tu pojawiają się zatem 2 pytania:

1. Ktoś zna sposób na rozróżnienie diod 3w i 1w?

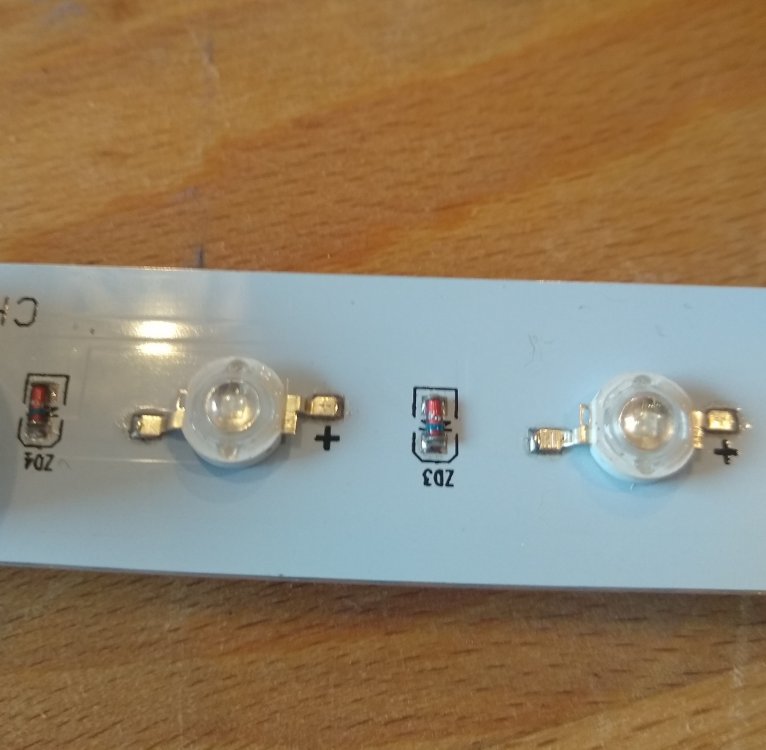

2. Czym jest element pomiędzy diodami ze zdjęcia (ZD3 ZD4) ? Podpowiedź: jak nie ma przewodnictwa przez niego, to diody świecą, jak się go zmostkuje to nie świecą


Share this post


Link to post
Share on other sites
[mention=8465]magu[/mention]
Mailowo udzielił mi informacji, że nie można zastosować drivera za driverem.
Lubię od czasu do czasu coś popsuć, ale tu akurat się posłucham.
Niebawem przeróbka na sterowanie Aqmą
DIODY Royal blue w tej belce mają chipy 45mil, niestety nie mam zielonego pojęcia jak rozróżnić, czy katalogowo to są 3W czy 1W diody.
Mam 3w bridgelux wygląda identycznie poza oznaczeniem na nóżce. Chińskie mają XY.
Tu pojawiają się zatem 2 pytania:
1. Ktoś zna sposób na rozróżnienie diod 3w i 1w?
2. Czym jest element pomiędzy diodami ze zdjęcia (ZD3 ZD4) ? Podpowiedź: jak nie ma przewodnictwa przez niego, to diody świecą, jak się go zmostkuje to nie świecą
Ten element to również dioda.
