Projekt budowy lamp LED 250W, 430W, 530W i 750W

[Tester]

mam nadzieje ze już nie trzeba ingerować w awantury, hę?

[waldek123blau]

W dniu 18.06.2019 o 08:06, waldek123blau napisał:

Jeszcze nie mam wszystkich LED-ów. Dopiero kupiłem 100 szt. Power-Ledów na jedną lampę i wczoraj lutowałem je do płytek PCB. To co mam mogę jeszcze rozdzielić na 3 lampy i dokupić Ledy Cree. O jakich ledach cree piszesz? Białych czy kolorach? Jak mocnych 3W czy mocniejszych?

I nie zapomnij że lampa led nie będzie jedyną lampą u mnie. Na każdą lampę dorzucę jeszcze po 2 świetlówki t5 czyli na akwarium 6 świetlówek metrowych T5. Jak będzie za mało to dojdą dodatkowe. W pierwszym poście napisałem że jeszcze nie wiem ile i jakie świetlówki zastosuję. Lampy LED chcę mieć nad szkiełkiem dla blików i fluorescencji

Wiem i dlatego wczoraj zamówiłem białe  ledy Cree 5W które będą świeciły na połowie mocy kupiłem zimne i neutralne w ilości 24 szt na każdą lampę

[Sygen]

5 minut temu, waldek123blau napisał:

Wiem i dlatego wczoraj zamówiłem białe  ledy Cree 5W które będą świeciły na połowie mocy kupiłem zimne i neutralne w ilości 24 szt na każdą lampę

a co to za cree konkretnie R5

[waldek123blau]

Nie R5 tylko 5 watowe XT-E

[Sygen]

5 minut temu, waldek123blau napisał:

Nie R5 tylko 5 watowe XT-E

a skąd wiesz że nie R5 ?daj linka xte też są r5

[waldek123blau]

Kupiłem te po 10 sztuk w paczce:

https://www.ebay.de/itm/Cree-XTE-LED-XT-E-1-5W-LED-chip-White-6500k-LED-on-20-16-14-12-8mm-pcb/323261789035?hash=item4b43e7736b:m:mIdd0Gh5w2_q0cSzRKXaIoQ

[Słony leszcz]

32 minuty temu, Sygen napisał:

a co to za cree konkretnie R5

Ależ żeś się czepił tych cree. Tak nieśmiało tylko zwrócę uwagę, że sam dopalasz swoje akry świetlówkami. Ale kij z nimi, jak im służą, to tym lepiej, na zdrowie:-) Rzecz w tym, że są różne drogi. Tobie dobrze wychodzi z cree, inny będzie miał super akwa pod power ledami, a jeszcze inny, choćby i hqi miał, to i tak mu nic nie urośnie. Czy koniecznie musisz absolutnie wszystkich przekonać do swojej opinii? Nie mówiąc już o tym, że poziom dyskusji sięgnął bruku, albo i zarył pod bruk. "Szczekanie"? Naprawdę?

5 minut temu, waldek123blau napisał:

Nie R5 tylko 5 watowe XT-E

Tylko jak to będzie się miało do driverów, które już chyba płyną do Ciebie z państwa środka? Te całe cree to nie na 1.5A są? No chyba, że z założenia je na pół gwizdka będziesz palił pod prądem 700mA. Tyle, że trochę szkoda tych drogocennych cree nie wykorzystać bardziej.

PS. Odpal tę lampę jak najszybciej, bo tu już emocje sięgają zenitu w oczekiwaniu;-) Na szczęście to już weekend, dla mnie przynajmniej

[waldek123blau]

3 minuty temu, Słony leszcz napisał:

Tylko jak to będzie się miało do driverów, które już chyba płyną do Ciebie z państwa środka? Te całe cree to nie na 1.5A są? No chyba, że z założenia je na pół gwizdka będziesz palił pod prądem 700mA. Tyle, że trochę szkoda tych drogocennych cree nie wykorzystać bardziej.

PS. Odpal tę lampę jak najszybciej, bo tu już emocje sięgają zenitu w oczekiwaniu;-) Na szczęście to już weekend, dla mnie przynajmniej

Drivery będą 700mA i jak wyżej napisałem Cree będą chodzić na 3W z 2W zapasu. Jak dojdą drivery to jak najszybciej odpalę. Sam czekam na przesyłkę z niecierpliwością!

Edytowane 19 Czerwca 2019 przez waldek123blau (wyświetl historię edycji)

[dla syna]

Co do led to mogę powiedzieć że rsx r5 dają radę. Acry rosną zacnie. A co do barw to i tak są niezłe biorąc pod uwagę poziom nutreinów, które mam w wodzie. Co do rodzajów diod trzeba by było sprawdzić jakie wykorzystuje maxpect i rym się kierować. Nie wypowiem się na inne diody bo ich nie używałem.

[Sygen]

1 minutę temu, Słony leszcz napisał:

Ależ żeś się czepił tych cree. Tak nieśmiało tylko zwrócę uwagę, że sam dopalasz swoje akry świetlówkami. Ale kij z nimi, jak im służą, to tym lepiej, na zdrowie:-) Rzecz w tym, że są różne drogi. Tobie dobrze wychodzi z cree, inny będzie miał super akwa pod power ledami, a jeszcze inny, choćby i hqi miał, to i tak mu nic nie urośnie. Czy koniecznie musisz absolutnie wszystkich przekonać do swojej opinii? Nie mówiąc już o tym, że poziom dyskusji sięgnął bruku, albo i zarył pod bruk. "Szczekanie"? Naprawdę?

Owszem dopalam 2xt5 54 waty teraz w nowym zbiorniku i tego nie ukrywam,powód jest taki że lampa jest za wąska bo jak wielokrotnie pisałem jestem zwolennikiem rozłożenia światła nad całym akwarium.Nowa lampa na samych tylko cree jest już w projekcie i myślę że jesienią zawiśnie.

[waldek123blau]

Ile czasu trwa przesyłka elektroniki z Chin? - Zamówiłem płytki PCB z wlutowanymi driverami 16.05.2019r i do dziś nic nie otrzymałem?  40 dni już trwa przesyłka!

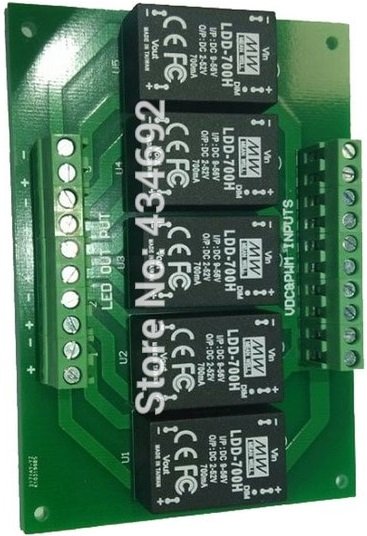

I jeszcze chciałbym zapytać czy do tych modułów poniżej na fotce trzeba wlutować kondensatory tak jak do zwykłych driverów? Czy są ciche czy piszczą podczas pracy?

Jeżeli trzeba wlutowywać to jakie?



[Konrad_Wwa]

Odnośnie wysyłki jeśli idzie bezpośrednio z Chin to do 90 dni miałem przypadki, na aukcjach przeważnie masz napisane jaki jest maksymalny czas wysyłki

[waldek123blau]

Chińczyk podał mi nr przesyłki ale podane dane w śledzeniu przesyłki są tylko na terenie Chin i kończą się 24.05.2019r.

Zostało jeszcze moje pytanie:  czy do tych modułów trzeba wlutować kondensatory tak jak do zwykłych driverów?

[pdz]

Na płytce AQMA nie mam kondensatorów, nie dodawałem ale drivery piszczą, jednak przy tej ilości w szafce nie ma tragedii.

[waldek123blau]

17 minut temu, pdz napisał:

Na płytce AQMA nie mam kondensatorów, nie dodawałem ale drivery piszczą, jednak przy tej ilości w szafce nie ma tragedii.

Ja chcę włożyć sterownik aqma i Chińskie płytki PCB z driverami do wnętrza lampy stąd moje pytanie.

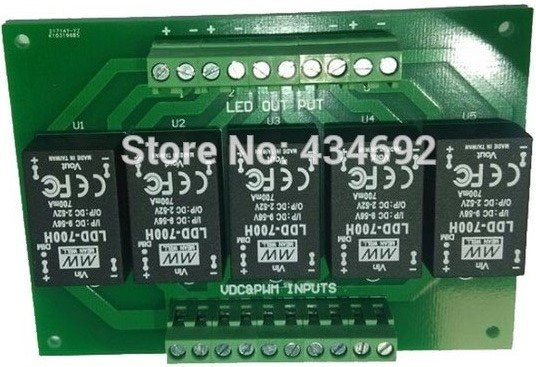

Takie:

[pdz]

Pytałem w AQMA i sterowniki tak mają, że piszczą, nic nie powiedzieli jak zlikwidować ten pisk, sądzę, że gdyby to było możliwe to by te kondensatory wlutowali ale może się mylę i jest taka opcja.

U mnie jak pisałem tych sterowników jest mało, zamknięte w szczelnej puszcze, wrzucone do szafki a u Ciebie jeśli będą w lampie i do tego będzie ich więcej to pisk będzie uciążliwy.

Zastanowiłbym się czy nie dać ich mimo wszystko poza lampą, wiem, że przewodów będzie sporo ale będzie ciszej.

[waldek123blau]

W lampie córki zastosowałem inne drivery od darelteka i po wlutowaniu kondensatorów LOW ESR 220uf  zaległa cisza!

Edytowane 26 Czerwca 2019 przez waldek123blau (wyświetl historię edycji)

[waldek123blau]

Czym obniżyć napięcie DC-Dc z 52,2V na 9V  Przeglądam allegro i wszystkie przetwornice mają napięcie wejściowe do 40V

[dadario]

Jedną będzie ciężko, ale jeśli zastosujesz dwie, to się uda. Ale czy nie łatwiej będzie kupić zasilacz dodatkowy???



Pierwsza z brzegu... Nie wiem co chcesz na 9V podłączyć, ale ta będzie z zapasem na DUŻO odbiorników...

https://allegro.pl/oferta/przetwornica-48v-38-56v-do-12v-30a-step-down-7569332341?bi_s=ads&bi_m=listing%3Adesktop%3Aquery&bi_c=NjdlNGQyMWItZjMzMy00ODE5LTk1NTUtMGJhNGMzMmQxMDcxAA&bi_t=ape&referrer=proxy&emission_unit_id=85f67769-9bd5-47ad-bb27-14890802a9fc

Edytowane 26 Czerwca 2019 przez dadario (wyświetl historię edycji)

[waldek123blau]

1 minutę temu, dadario napisał:

Pierwsza z brzegu... Nie wiem co chcesz na 9V podłączyć, ale ta będzie z zapasem na DUŻO odbiorników...

https://allegro.pl/oferta/przetwornica-48v-38-56v-do-12v-30a-step-down-7569332341?bi_s=ads&bi_m=listing%3Adesktop%3Aquery&bi_c=NjdlNGQyMWItZjMzMy00ODE5LTk1NTUtMGJhNGMzMmQxMDcxAA&bi_t=ape&referrer=proxy&emission_unit_id=85f67769-9bd5-47ad-bb27-14890802a9fc

Ta to kolos i nie zmieści się w mojej lampie. Potrzebuje napięcie do sterownika aqmy

[dadario]

@waldek123blau edytowałem 1posta

[waldek123blau]

No jak nie znajdę przetwornicy to kupię zasilacz z 220V Ac do 9V dc

[boo12]

2 minuty temu, dadario napisał:

Pierwsza z brzegu... Nie wiem co chcesz na 9V podłączyć, ale ta będzie z zapasem na DUŻO odbiorników...

Ta ma na sztywno 12 v na wyjściu podejrzewam  że chodzi o sterownik aqumy,

Też miałem dylemat jak zastanawiałem się nad swoimi ledami znalazłem takie coś, na alli sporo taniej

https://www.gotronik.pl/dps5015-przetwornica-napiecia-0-50v-15a-750w-p-4325.html

[waldek123blau]

Dzięki za szybką odpowiedź tylko czemu na priva?

Przetwornica za 10zł i w sam raz dla mnie!

https://tridex.pl/index.php/product/11524/przetwornica-dc-dc-step-down-4524753v324740v-3a-lm2596hv

Edytowane 26 Czerwca 2019 przez waldek123blau (wyświetl historię edycji)

[waldek123blau]

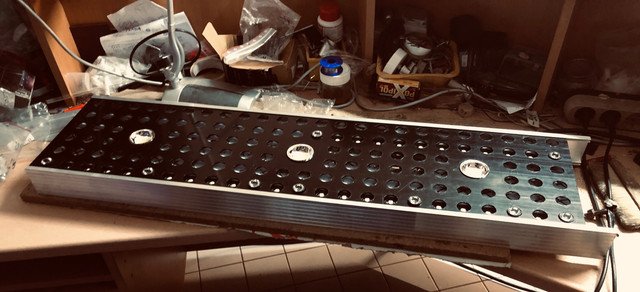

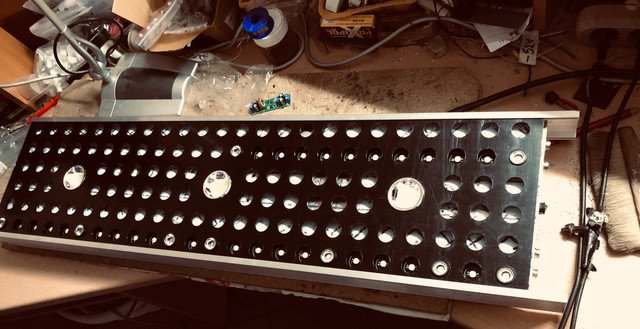

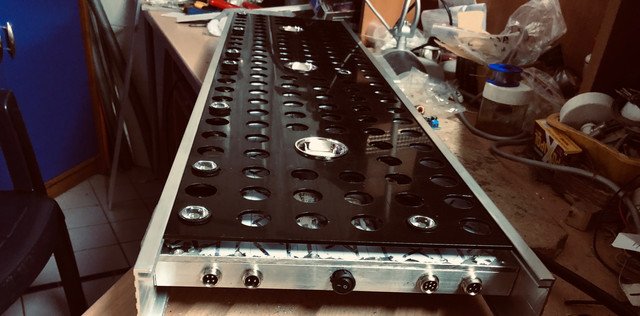

Drivery, ledy i płytki PCB jeszcze z Chin nie doszły. Za to mam już sterownik z wyświetlaczem, laserem wycięte otwory pod ledy i zabrałem się za klecenie obudów lamp. Kilka fotek na gorącą z frontu robót.

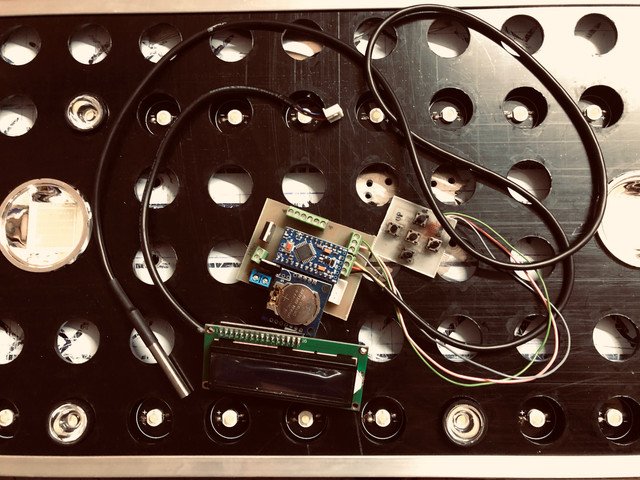

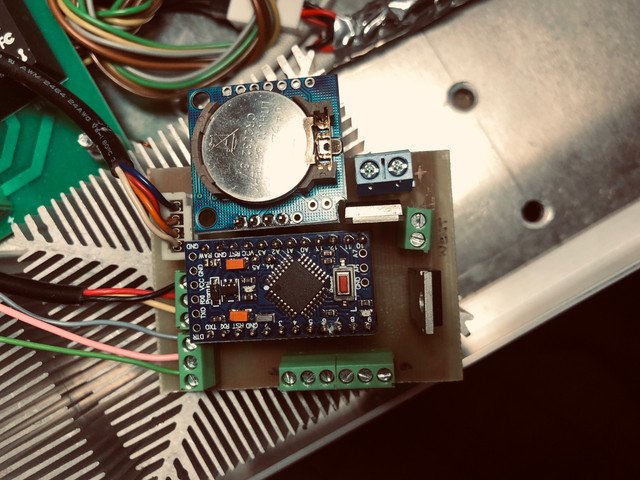

i foty sterownika:



Na zaślepce LED-ów jest jeszcze folia dlatego nie wygląda to na razie dobrze ale nie zrywam jeszcze na czas prac nad lampą. Pod spodem jest wysoki połysk w kolorze czarnym

Edytowane 4 Lipca 2019 przez waldek123blau (wyświetl historię edycji)
